Domofon wydaje się prosty, dopóki nie trzeba przepiąć przewodów po remoncie albo wymienić unifonu w starszej instalacji. Wtedy szybko wychodzi na jaw, że sama barwa żyły nie wystarcza, a o poprawnym montażu decydują przede wszystkim typ systemu, oznaczenia zacisków i zgodność z instrukcją konkretnego modelu. Poniżej porządkuję temat praktycznie: pokazuję, jak czytać schemat, które kolory kabli spotyka się najczęściej i gdzie łatwo popełnić błąd.
Najważniejsze zasady, zanim zaczniesz przepinanie
- Nie ma jednego uniwersalnego koloru przewodu domofonowego dla wszystkich producentów i wszystkich systemów.
- W praktyce ważniejsze są oznaczenia zacisków niż sama barwa żyły.
- W instalacjach 2-żyłowych i cyfrowych często liczą się tylko sygnały typu LINE i GND, a nie kolor kabla.
- W wideodomofonach na skrętce standard T-568 porządkuje kolory, ale nadal trzeba trzymać się konkretnej instrukcji.
- Przed odpięciem starego unifonu warto zrobić zdjęcie przewodów i opisać każdą żyłę.
- Jeśli nie zgadza się liczba żył albo typ systemu, nie zgaduj po kolorach.
Czy istnieje jeden uniwersalny kod kolorów
Nie ma jednego, obowiązującego wszędzie standardu kolorów dla domofonów. W jednej instalacji ten sam kolor może oznaczać wywołanie, w innej masę, a po latach użytkowania poprzedni montażysta mógł już wszystko przepiąć po swojemu. W materiałach Cyfral w tabeli zgodności widać to bardzo wyraźnie: ten sam unifon trzeba czytać przez funkcje RING, SPK, MIC, MASA i SW1/SW2, a nie przez sam kolor żyły.
Ja zaczynam więc od trzech rzeczy naraz: typu systemu, oznaczeń zacisków i dopiero na końcu barwy kabla. To szczególnie ważne w blokach po modernizacji i w domach, gdzie instalacja była rozbudowywana etapami, bo tam kolor bywa tylko śladem po starej konfiguracji, a nie jej prawdziwym opisem. Dzięki temu łatwiej uniknąć sytuacji, w której dzwonek działa, ale rozmowy już nie. Żeby nie zgadywać, trzeba najpierw nauczyć się czytać oznaczenia na zaciskach, a nie tylko patrzeć na barwę żyły.
Jak odczytać schemat i zaciski bez zgadywania
Najprostsza zasada jest taka: najpierw identyfikuję model, potem sprawdzam oznaczenia przy zaciskach, a dopiero potem dopasowuję przewody. Sam kolor jest tylko podpowiedzią, nie dowodem. W instrukcjach producentów widać to dobrze, bo nazwy zacisków mówią więcej niż barwa izolacji.

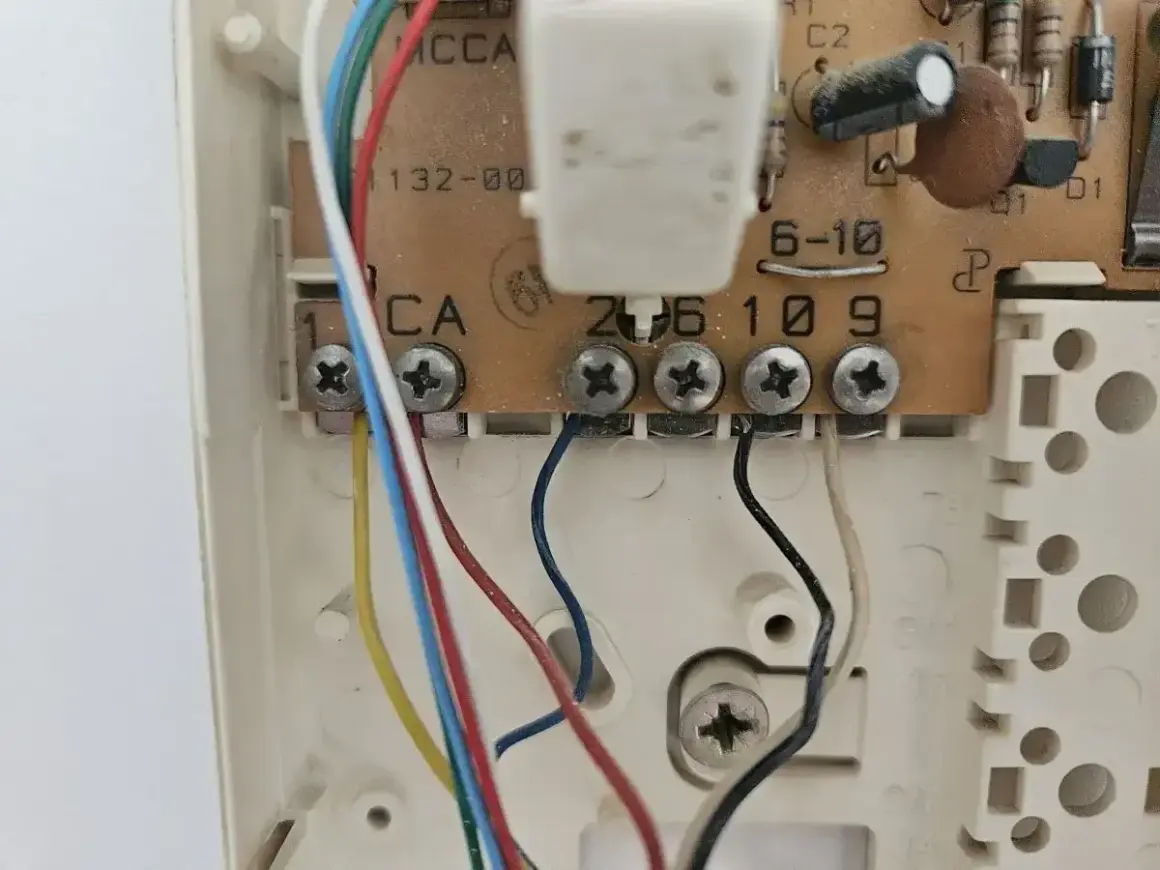

| Oznaczenie | Co zwykle oznacza | Po co jest ważne |
|---|---|---|
| CA / RING | Wywołanie | Bez tego unifon może milczeć, choć rozmowa i otwieranie jeszcze działają. |
| 1 / SPK | Głośnik | To tor odsłuchu, więc jego pomylenie daje brak dźwięku lub bardzo cichy głos. |
| 2 / MIC | Mikrofon | Tu trafia sygnał mowy z mieszkania; zamiana z głośnikiem od razu psuje rozmowę. |
| 6 / 10 / MASA / GND | Masa audio lub masa elektrozaczepu | W zależności od systemu bywa wspólna albo rozdzielona, więc nie wolno jej traktować automatycznie. |
| 9 / SW1 | Linia otwierania | To przewód odpowiedzialny za zwolnienie zaczepu albo dodatkową funkcję. |
| T1 / G-T | Przyciski funkcyjne lub punkt wspólny | Przydaje się przy interkomie, bramie albo dodatkowym sterowaniu. |
Jeśli widzisz system cyfrowy z opisami LINE i GND, traktuj je jako parę logiczną, nie jako dwa losowe kable. W takich instalacjach barwa żyły bywa pomocna tylko przy zachowaniu porządku w wiązce, a nie przy odgadywaniu funkcji. Kiedy te oznaczenia są jasne, dopiero wtedy ma sens porównywanie konkretnych kolorów przewodów.
Jak wyglądają najczęstsze układy kolorów w praktyce
W najbardziej przewidywalnych instalacjach kolory da się odczytać dość szybko, ale tylko wtedy, gdy producent sam je opisał. Najbardziej uporządkowany jest wideodomofon na skrętce UTP, bo tam barwy wynikają ze standardu T-568, a żyły są przypisane do konkretnych sygnałów. W instrukcji Urmet dla jednego z modeli wideo pomarańczowo-biała i pomarańczowa obsługują linię video, zielono-biała odpowiada za masę audio, niebieska i brązowa pracują jako zasilanie, a pozostałe żyły pełnią role pomocnicze. To dobry przykład, że kolor ma sens tylko wtedy, gdy został zdefiniowany w schemacie.
| Przykład instalacji | Jakie kolory spotkasz | Co to zwykle oznacza | Na co uważać |
|---|---|---|---|
| Wideodomofon na UTP | Pomarańczowo-biały, pomarańczowy, zielono-biały, niebieski, niebiesko-biały, zielony, brązowo-biały, brązowy | Para video, masa audio, zasilanie i linia pionu | Oba końce przewodu muszą być zarobione w tym samym standardzie. |
| Analogowy system 4+N | Różne, zależne od wcześniejszego montażu | Wywołanie, głośnik, mikrofon, masa, otwarcie | Ten sam kolor nie musi oznaczać tej samej funkcji w innym mieszkaniu. |
| System cyfrowy 2-żyłowy | Dowolne barwy pary | Komunikacja i zasilanie po jednej linii | Tu ważniejsza jest konfiguracja niż kolor izolacji. |
W praktyce kolor przewodu pomaga najbardziej wtedy, gdy instalacja jest nowa, opisana i wykonana według jednego standardu. Przy starej wiązce z bloku albo po wymianie aparatu w domu jednorodzinnym traktuję go wyłącznie jako wskazówkę. Dopiero zestawienie barwy z numerem zacisku pozwala podłączyć wszystko bez zgadywania.
Jak podłączyć unifon krok po kroku
Jeśli wymieniasz tylko aparat wewnętrzny, nie zaczynaj od odkręcania wszystkich żył naraz. Najpierw przygotowuję sobie bezpieczny i powtarzalny schemat pracy: zdjęcie starego podłączenia, opis przewodów, a dopiero potem przepinanie. Dzięki temu nawet w starym pionie da się uniknąć chaosu.
- Odłącz zasilanie w miejscu, w którym jest to możliwe. W instalacjach z zasilaczem 230 V nie pracuje się „na żywo”.
- Zrób wyraźne zdjęcie starego podłączenia i, jeśli masz miejsce, opisz każdą żyłę taśmą albo numerem zacisku.
- Sprawdź, do jakiego systemu należy nowy unifon: 4+N, 1+n, 2-żyłowy cyfrowy czy wideodomofon.
- Przepinaj przewody pojedynczo, nie wszystkie na raz. To ogranicza ryzyko pomyłki i ułatwia korektę.
- Jeśli nowy aparat ma zworki, ustaw je zgodnie z instrukcją. Zworki to małe mostki konfiguracyjne, które wybierają tryb pracy urządzenia.
- Po podłączeniu sprawdź po kolei: wywołanie, rozmowę i otwieranie furtki lub drzwi.
- Jeżeli działa tylko część funkcji, wróć do zacisków audio i masy, bo właśnie tam najczęściej pojawia się błąd.
W nowych unifonach montaż jest zwykle prosty, ale przy starych instalacjach najwięcej czasu schodzi nie na samo skręcanie śrubek, tylko na potwierdzenie, która żyła za co odpowiada. Dlatego kolejny krok to lista błędów, które widzę najczęściej, gdy ktoś ufa wyłącznie kolorom.
Najczęstsze błędy i ich objawy
Najwięcej awarii po samodzielnej wymianie domofonu wynika nie z uszkodzenia sprzętu, tylko z błędnego dopasowania przewodów. Zdarza się, że wszystko wygląda dobrze, a mimo to system zachowuje się dziwnie: dzwonek działa, ale nie ma rozmowy, albo da się usłyszeć rozmówcę, lecz nie działa otwieranie.
| Objaw | Najbardziej prawdopodobna przyczyna |
|---|---|
| Nie działa wywołanie, ale rozmowa jeszcze tak | Źle podpięty zacisk wywołania albo pomylona żyła na RING / CA. |
| Słychać rozmówcę, ale on nie słyszy Ciebie | Zamieniony mikrofon z głośnikiem albo przerwany tor MIC. |
| Jest piszczenie lub sprzężenie | Za blisko ustawiony panel, błędna masa albo zbyt wysoki poziom głośności. |
| Nie otwiera się elektrozaczep | Pomyłka na linii otwierania, brak zgodności systemu albo źle ustawiona zworka. |
| Nic nie działa po montażu | Brak zasilania, pomylony typ systemu albo podłączenie wykonane według samego koloru, bez sprawdzenia funkcji. |
Najgorszy błąd to traktować barwy jak etykiety uniwersalne. W jednym lokalu niebieski przewód może być masą, w innym wywołaniem, a po remoncie ten sam kolor bywa po prostu pozostałością po starej wiązce. Jeśli po podłączeniu coś nie działa, nie wymieniam od razu całego unifonu, tylko wracam do schematu i sprawdzam funkcje zacisków po kolei. To zwykle oszczędza więcej czasu niż przypadkowe przepinanie żył.
Jak zostawić instalację tak, żeby następna wymiana była prostsza
Najlepszy moment na porządek jest wtedy, gdy instalacja już działa. Ja zawsze staram się zostawić po sobie prosty zapis, bo przy następnym remoncie albo awarii ktoś inny od razu będzie wiedział, co jest czym.
- Opisz żyły numerami zacisków, nie tylko kolorami.
- Zachowaj zdjęcie podłączenia w telefonie i, jeśli to możliwe, także w dokumentacji mieszkania.
- Przy nowym montażu zostaw niewielki zapas przewodu, żeby aparat dało się później wysunąć bez szarpania wiązki.
- Jeśli planujesz wideodomofon, trzymaj się jednego standardu zarabiania skrętki na obu końcach.
- W mieszkaniu w bloku sprawdź, czy pion jest wspólny dla kilku lokali, bo to wpływa na zgodność całej instalacji.
Najpraktyczniejsza zasada jest prosta: kolor kabla traktuj jako podpowiedź, a nie dowód. Jeśli zapiszesz funkcję każdej żyły i zachowasz zgodność z instrukcją konkretnego unifonu, podłączenie domofonu przestaje być loterią. W mieszkaniu oznacza to zwykle szybką wymianę bez rozkuwania ściany, a w domu jednorodzinnym mniej czasu przy furtce i mniej kosztownych poprawek.
