W praktyce patrzę na wyłącznik różnicowoprądowy jak na jedno z tych zabezpieczeń, które rzadko przyciąga uwagę przy oględzinach mieszkania, ale potrafi zdecydować o bezpieczeństwie domowników już po wprowadzeniu się. W tym tekście wyjaśniam, jak działa taka ochrona, kiedy ma największy sens w domu i mieszkaniu, jak dobrać odpowiedni model oraz co sprawdzić, zanim uznasz instalację za naprawdę bezpieczną.
Najkrótsza odpowiedź o zabezpieczeniu, które odcina zasilanie przy prądzie upływu
- RCD porównuje prąd wpływający do obwodu z prądem wracającym i odcina zasilanie, gdy pojawia się różnica.
- W mieszkaniach najczęściej stosuje się czułość 30 mA, bo to praktyczny poziom ochrony uzupełniającej.
- Do nowoczesnych obwodów z elektroniką zwykle lepiej pasuje typ A niż stary typ AC.
- Jeśli zabezpieczenie wybija bez wyraźnego powodu, przyczyną bywa sprzęt, wilgoć albo błędy w okablowaniu.
- Przy zakupie lub odbiorze lokalu warto sprawdzić rozdzielnicę, opis obwodów i działanie przycisku TEST.
Jak działa i co tak naprawdę wykrywa

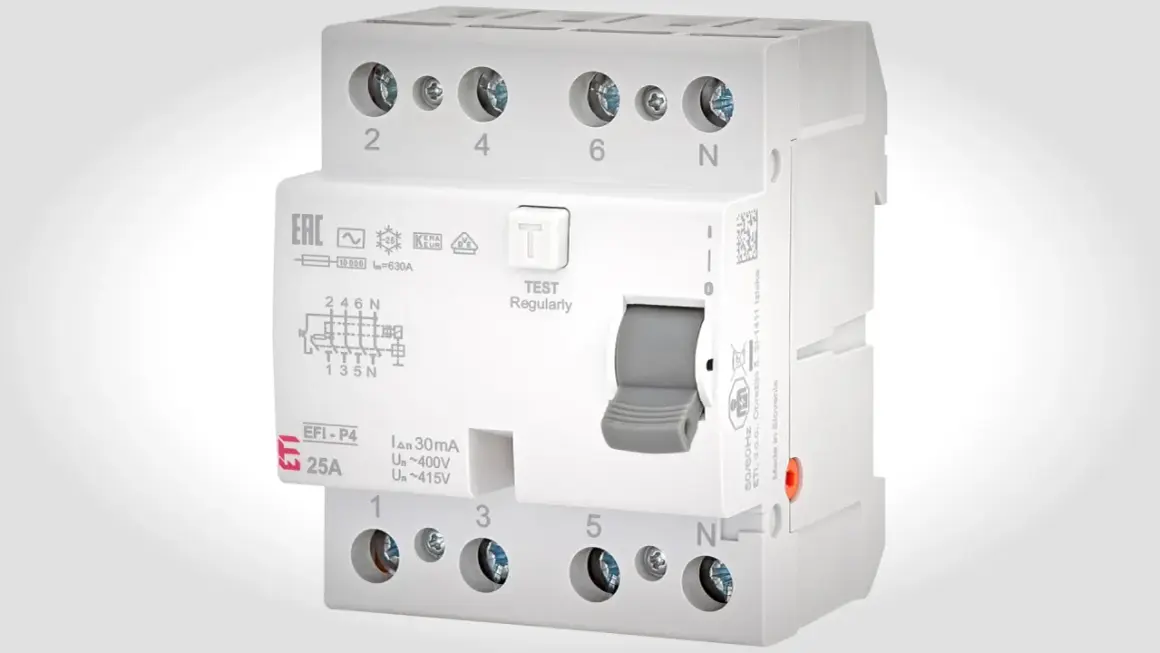

Wyłącznik różnicowoprądowy nie mierzy zużycia energii i nie reaguje na samo przeciążenie. Jego zadanie jest prostsze, ale bardzo ważne: porównuje prąd wpływający do obwodu z prądem wracającym i wyłącza zasilanie, gdy bilans się nie zgadza. W środku pracuje przekładnik sumujący, czyli pierścień, przez który przechodzą przewody zasilające; jeśli wszystko jest w porządku, pola magnetyczne się równoważą, a aparat pozostaje zamknięty.
Gdy część prądu zaczyna „uciekać” inną drogą, na przykład przez uszkodzoną izolację, wilgotne gniazdo albo ciało człowieka, urządzenie wykrywa różnicę i odcina obwód. W praktyce chodzi więc o ochronę przed skutkami prądu upływu, a nie o zastępowanie innych zabezpieczeń. To ważne rozróżnienie, bo ten aparat nie zastępuje wyłącznika nadprądowego ani nie rozwiązuje każdego problemu w instalacji.
Najczęściej spotykana czułość 30 mA jest traktowana jako ochrona uzupełniająca dla ludzi. To właśnie dlatego takie zabezpieczenie ma sens w miejscach, gdzie ryzyko kontaktu z wilgocią lub z uszkodzonym sprzętem jest największe. Skoro wiadomo już, jak działa, warto przejść do pytania, gdzie jego obecność naprawdę robi różnicę.
Gdzie w domu i mieszkaniu ma największe znaczenie
W lokalach mieszkalnych najbardziej liczą się te obwody, które pracują w trudniejszych warunkach albo zasilają sprzęt o większej skłonności do upływów. Z mojego punktu widzenia priorytetem są łazienka, kuchnia, pralnia, garaż, piwnica, balkon oraz obwody zewnętrzne. Tam wilgoć, para, zmiany temperatury i mechaniczne uszkodzenia zdarzają się częściej niż w salonie.
Duże znaczenie mają też urządzenia z elektroniką: pralka, zmywarka, płyta indukcyjna, klimatyzacja, pompa ciepła, zasilacze i niektóre urządzenia ogrodowe. Im więcej elektroniki w instalacji, tym większa szansa, że sam typ zabezpieczenia zaczyna mieć znaczenie, a nie tylko jego obecność. W starszych mieszkaniach jeden wspólny aparat dla całego lokalu wygląda oszczędnie, ale przy pierwszej usterce potrafi wyłączyć pół domu.
W nowych lub modernizowanych lokalach patrzę przede wszystkim na sensowny podział obwodów. Lepiej mieć kilka zabezpieczeń dla logicznie wydzielonych stref niż jedno, które odcina wszystko po drobnej awarii. To prowadzi wprost do pytania, jaki model i jakie parametry wybrać, żeby nie kupić aparatu „na oko”.
Jak dobrać odpowiedni typ i parametry
Najważniejsze są trzy rzeczy: czułość, prąd znamionowy i typ urządzenia. W praktyce domowej najczęściej spotkasz wartości 25 A, 40 A lub 63 A oraz czułość 30 mA. Jeżeli aparat ma pracować jako element nadrzędny albo w instalacji wielostopniowej, projektant może wybrać wersję selektywną lub o większej czułości, ale to już zależy od układu całej rozdzielnicy.
| Typ | Na co reaguje | Gdzie ma sens | Mój praktyczny komentarz |
|---|---|---|---|
| AC | Na sinusoidalne prądy różnicowe | Proste, starsze obwody bez elektroniki | Do nowych instalacji wybieram go ostrożnie, bo współczesne urządzenia domowe często generują bardziej złożone upływy. |
| A | Na prąd sinusoidalny i pulsujący | Pralka, zmywarka, płyta indukcyjna, typowe obwody domowe | To najrozsądniejszy punkt startowy w większości mieszkań i domów. |
| F | Na obwody z falownikami jednofazowymi i mieszanymi zakłóceniami | Pompy ciepła, klimatyzacja, urządzenia z regulacją obrotów | Przy nowoczesnym sprzęcie to często lepszy wybór niż klasyczny typ A. |
| B | Na szerszy zakres prądów, także wygładzone składowe stałe | Fotowoltaika, UPS, przemienniki częstotliwości, wybrane instalacje specjalne | To już rozwiązanie do bardziej wymagających układów, a nie standardowe „do wszystkiego”. |
Jeśli miałbym wskazać najprostsze kryterium dla zwykłego domu, powiedziałbym tak: do współczesnych obwodów domowych zwykle celuję w typ A, a przy falownikach i urządzeniach o bardziej wymagającej charakterystyce sprawdzam F albo B. Ważna jest też selektywność, czyli takie ułożenie zabezpieczeń, by drobna awaria nie odcinała całego lokalu. To już decyzja projektowa, ale w praktyce przekłada się na komfort codziennego użytkowania.
Skoro dobór nie ogranicza się do jednego parametru, trzeba jeszcze umieć rozpoznać, kiedy aparat wybija z powodu realnego problemu, a kiedy tylko sygnalizuje błędny układ instalacji.
Dlaczego wyłącza i kiedy to sygnał alarmowy
Najczęstsze przyczyny są bardziej przyziemne, niż się wydaje. Zawilgocone gniazdo, uszkodzony przewód w pralce, stara listwa zasilająca, zużyty filtr przeciwzakłóceniowy albo pomieszane przewody neutralne między obwodami potrafią wywołać identyczny efekt: aparat wyłącza zasilanie, czasem natychmiast, czasem po kilku minutach pracy sprzętu.
| Objaw | Co może oznaczać | Co zrobić w pierwszej kolejności |
|---|---|---|
| Wyłącza od razu po załączeniu | Krótka droga upływu, uszkodzenie, błąd w podłączeniu | Odłączyć odbiorniki i sprawdzić obwód krok po kroku |
| Wyłącza tylko przy jednym urządzeniu | Wada sprzętu, wilgoć, zużyty element wewnętrzny | Sprawdzić urządzenie na osobnym, pewnym obwodzie lub oddać do serwisu |
| Wyłącza losowo przy wielu odbiornikach | Suma upływów, zbyt duże obciążenie jednego zabezpieczenia | Rozdzielić obwody i ocenić układ rozdzielnicy |
| Wyłącza po deszczu lub w wilgotnym pomieszczeniu | Zawilgocenie puszki, gniazda albo przewodu | Nie zasilać dalej tego miejsca, tylko szukać źródła wilgoci |
| Wyłącza po remoncie albo przeróbce | Pomylenie przewodów neutralnych, mostek ochronny, błąd montażowy | Wezwać elektryka i zweryfikować całą sekcję instalacji |
Najgorszy odruch to ciągłe ponawianie załączenia bez sprawdzenia przyczyny. Jeśli urządzenie zadziałało raz, to nie jest kaprys instalacji, tylko sygnał, że coś trzeba sprawdzić. Przy samym przycisku TEST sytuacja jest prostsza: jeśli aparat reaguje, mechanizm działa, ale taki test nie zastępuje pełnego pomiaru instalacji. Po tej próbie warto przejść od diagnostyki do oceny lokalu jako całości, zwłaszcza gdy oglądasz mieszkanie przed zakupem lub wynajmem.
Co sprawdzić przy zakupie lub odbiorze lokalu
Przy oględzinach mieszkania rozdzielnica mówi o instalacji więcej niż świeżo pomalowane ściany. Zawsze zwracam uwagę na kilka rzeczy, bo to one pokazują, czy elektryk myślał o wygodzie użytkownika, czy tylko „zamknął temat” technicznie.
- Czy w rozdzielnicy są osobne zabezpieczenia dla kuchni, łazienki i głównych odbiorników, czy wszystko jest spięte na jednym obwodzie.
- Czy obwody są opisane czytelnie, a nie ręcznie dopisane na chybił trafił.
- Czy przycisk TEST działa i czy po jego użyciu aparat faktycznie odcina zasilanie.
- Czy nie ma śladów przegrzania, osmalenia, luźnych przewodów albo uszkodzonych osłon.
- Czy instalacja ma przewód ochronny, a nie tylko stary układ dwuprzewodowy, w którym modernizacja może być konieczna.
- Czy sprzedający albo deweloper przekazał protokół pomiarów, a nie tylko deklarację, że „wszystko jest w porządku”.
Brak dokumentacji nie zawsze skreśla lokal, ale powinien zmienić Twoje podejście do ceny i do zakresu prac po zakupie. W starszych budynkach zdarza się, że sama wymiana aparatu niczego nie naprawi, bo problem leży głębiej, w układzie przewodów albo w zużytej izolacji. To właśnie dlatego przy ocenie nieruchomości traktuję instalację elektryczną jak element, który może podnieść lub obniżyć realny komfort życia.
Gdy wstępna ocena instalacji jest już zrobiona, pozostaje jeszcze jeden obszar, w którym najłatwiej popełnić kosztowny błąd: montaż i codzienne użytkowanie.
Najczęstsze błędy przy montażu i użytkowaniu
W instalacjach mieszkaniowych problemy bardzo często nie wynikają z „wadliwego sprzętu”, tylko z pośpiechu albo złego doboru. Na to patrzę najbardziej krytycznie.
- Jeden aparat dla całego lokalu, bo tak było szybciej i taniej.
- Mieszanie przewodów neutralnych między różnymi obwodami, co potrafi wywoływać przypadkowe wyłączenia.
- Dobór zbyt ogólnego typu do sprzętu z elektroniką, falownikiem albo pompą ciepła.
- Traktowanie zabezpieczenia różnicowego jako zamiennika ochrony nadprądowej.
- Ignorowanie przycisku TEST przez lata, mimo że to najprostsza kontrola działania.
- Mostkowanie albo obchodzenie zabezpieczenia po każdym wyzwoleniu zamiast znalezienia przyczyny.
W praktyce największy błąd jest zawsze ten sam: ktoś chce, żeby instalacja „po prostu działała”, ale nie sprawdza, czy działa poprawnie. To ryzykowne zwłaszcza w łazience, kuchni i w starszych mieszkaniach po częściowym remoncie, gdzie nowe gniazda bywają połączone ze starym okablowaniem. Lepiej poświęcić godzinę na weryfikację niż potem szukać awarii po ciemku.
Co sprawdzić po remoncie, żeby instalacja dawała realne bezpieczeństwo
Gdybym odbierał świeżo wyremontowane mieszkanie, zacząłbym od trzech rzeczy: podziału obwodów, poprawności podłączeń i potwierdzenia pomiarów. Dobre zabezpieczenie nie jest pojedynczym elementem w rozdzielnicy, tylko częścią całego układu, który musi być logiczny od początku do końca.
- Wydziel osobno kuchnię, łazienkę, duże AGD i obwody zewnętrzne.
- Dobierz typ zabezpieczenia do charakteru urządzeń, a nie tylko do ceny aparatu.
- Po modernizacji zleć pomiary i zachowaj protokół.
- Raz na jakiś czas sprawdź przycisk TEST, ale nie zastępuj nim przeglądu instalacji.
- Jeśli coś wyłącza się bez jasnej przyczyny, szukaj źródła, a nie skrótu.
Dobrze dobrana ochrona nie robi wrażenia na ścianie czy w katalogu nieruchomości, ale w codziennym użytkowaniu daje coś znacznie ważniejszego: spokój, że instalacja nie jest przypadkowym zbiorem przewodów i aparatów. Przy kupnie, wynajmie albo remoncie właśnie ten detal często odróżnia lokal dobrze przygotowany od lokalu, który będzie wymagał szybkiej i kosztownej poprawki.
