Najważniejsze zasady podłączenia różnicówki w praktyce
- Przez różnicówkę muszą przechodzić wszystkie przewody robocze chronionego obwodu, czyli faza i neutralny, a przewód ochronny PE omija aparat.
- W mieszkaniu jednofazowym najczęściej stosuje się aparat 2-polowy, a w instalacji trójfazowej 4-polowy.
- Neutralne obwodów chronionych osobnymi RCD nie mogą się ze sobą mieszać, bo to jedna z najczęstszych przyczyn niepotrzebnego wyzwalania.
- Różnicówka nie zastępuje zabezpieczenia nadprądowego, więc zwykle pracuje razem z wyłącznikiem nadprądowym albo jako RCBO.
- Do współczesnych urządzeń z elektroniką zwykle wybiera się typ A, a nie przypadkowy typ AC.
- Przycisk TEST warto sprawdzać regularnie, najlepiej raz w miesiącu.
Co robi różnicówka i dlaczego sama nie wystarczy
Wyłącznik różnicowoprądowy działa na prostym pomyśle: porównuje prąd, który wpływa do obwodu, z prądem, który z niego wraca. Jeśli część prądu „ucieka” inną drogą, na przykład przez uszkodzoną izolację albo przez człowieka, aparat wykrywa różnicę i odłącza zasilanie. Z technicznego punktu widzenia to właśnie dlatego wszystkie przewody robocze chronionego obwodu muszą przejść przez ten sam element pomiarowy.
W praktyce najważniejsze jest jednak to, czego różnicówka nie robi. Nie chroni przed przeciążeniem ani zwarciem, więc nie zastępuje bezpiecznika automatycznego lub wyłącznika nadprądowego. To rozróżnienie bywa pomijane, a potem ktoś dziwi się, że aparat nie zadziałał przy spalonym czajniku albo że zadziałał dopiero wtedy, gdy doszło do upływu prądu do ziemi. Różnicówka ma chronić ludzi i ograniczać skutki upływów, a nie pełnić rolę uniwersalnego zabezpieczenia całej instalacji.
W mieszkaniu czy domu najczęściej spotkasz czułość 30 mA, bo to poziom stosowany do dodatkowej ochrony użytkowników. Wyższe wartości, na przykład 100 mA lub 300 mA, pojawiają się raczej tam, gdzie ważniejsze jest ograniczenie skutków pożaru albo selektywność całego układu. Skoro to już jasne, przechodzę do samego schematu podłączenia, bo tam najłatwiej o błąd.
Jak wygląda typowy schemat podłączenia w mieszkaniu
Najprostszy układ w mieszkaniu wygląda tak: zasilanie wchodzi do różnicówki, z niej wychodzi do zabezpieczeń nadprądowych lub bezpośrednio do obwodu, a przewód PE trafia na osobną szynę ochronną. Najważniejsza zasada brzmi: przez różnicówkę przechodzą przewody robocze, a przewód ochronny nigdy. Jeśli PE zostanie poprowadzony przez aparat albo neutralny obwodu zostanie pomieszany z inną grupą, urządzenie zacznie wyzwalać bez realnej przyczyny.
W instrukcjach producentów powtarza się też druga reguła: kierunek podłączenia trzeba czytać z oznaczeń na obudowie, a nie z przyzwyczajenia. W wielu modelach zasilanie ma wejście od góry, ale nie wolno zakładać tego z góry w ciemno, bo część aparatów dopuszcza inne rozwiązanie, jeśli tak podaje producent. W praktyce patrzę na nadrukowane zaciski, oznaczenia LINE i LOAD albo numerację torów, bo to jedyny bezpieczny punkt odniesienia.

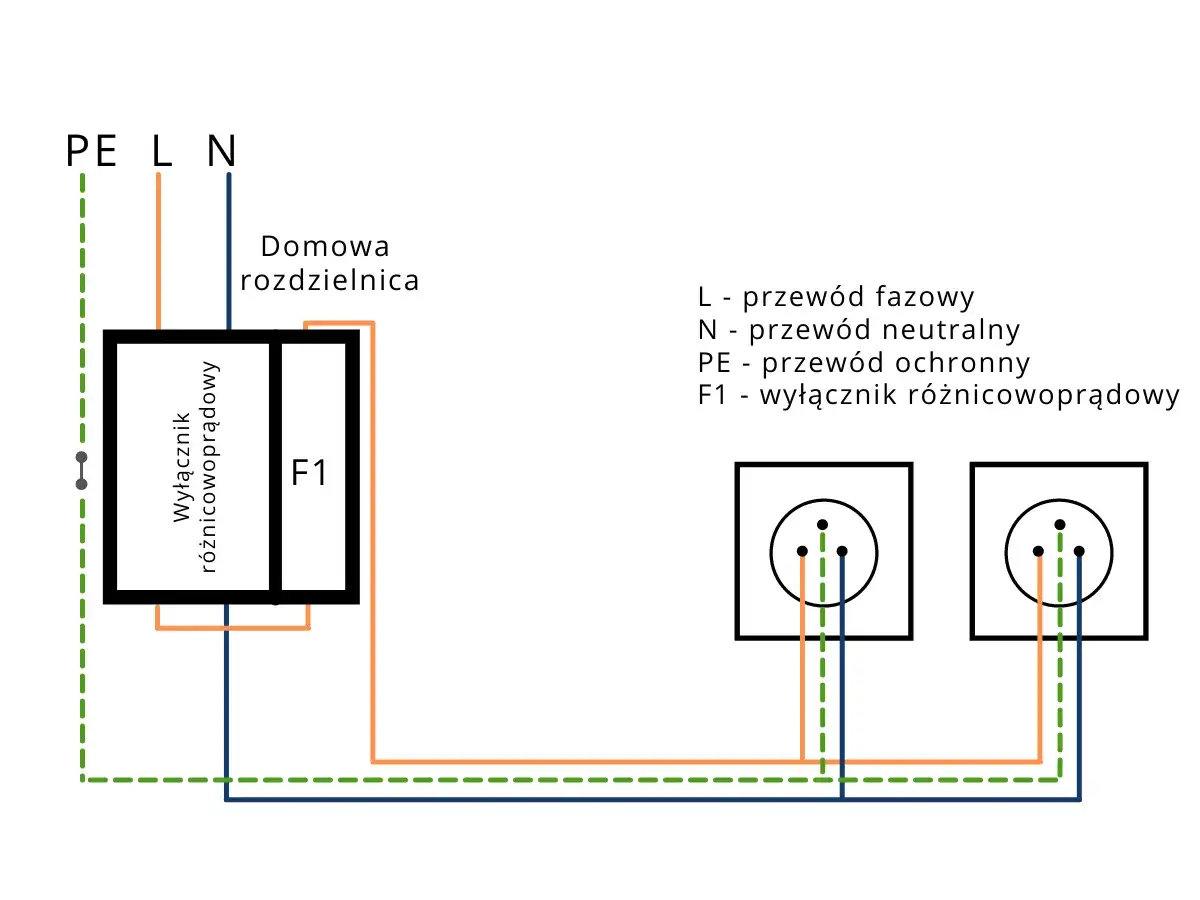

Układ jednofazowy
W instalacji 230 V schemat jest prosty: przewód fazowy L i przewód neutralny N przechodzą przez aparat 2-polowy, a PE omija go całkowicie. Zasilanie może zasilać jedną grupę obwodów albo jeden obwód, jeśli stosujesz RCBO, czyli połączenie różnicówki i zabezpieczenia nadprądowego w jednym urządzeniu. Taki układ jest wygodny w łazience, kuchni albo przy osobnym obwodzie pralki, bo awaria jednego urządzenia nie wyłącza reszty mieszkania.Jeśli różnicówka ma zasilać kilka wyłączników nadprądowych, neutralny po stronie wyjściowej musi wrócić na tę samą szynę N, która należy do danego aparatu. To drobiazg, ale właśnie on najczęściej decyduje o tym, czy instalacja działa stabilnie, czy losowo „wybija” po podłączeniu kolejnego odbiornika.
Przeczytaj również: Uziemienie domu - jak je zrobić dobrze i co sprawdzić?

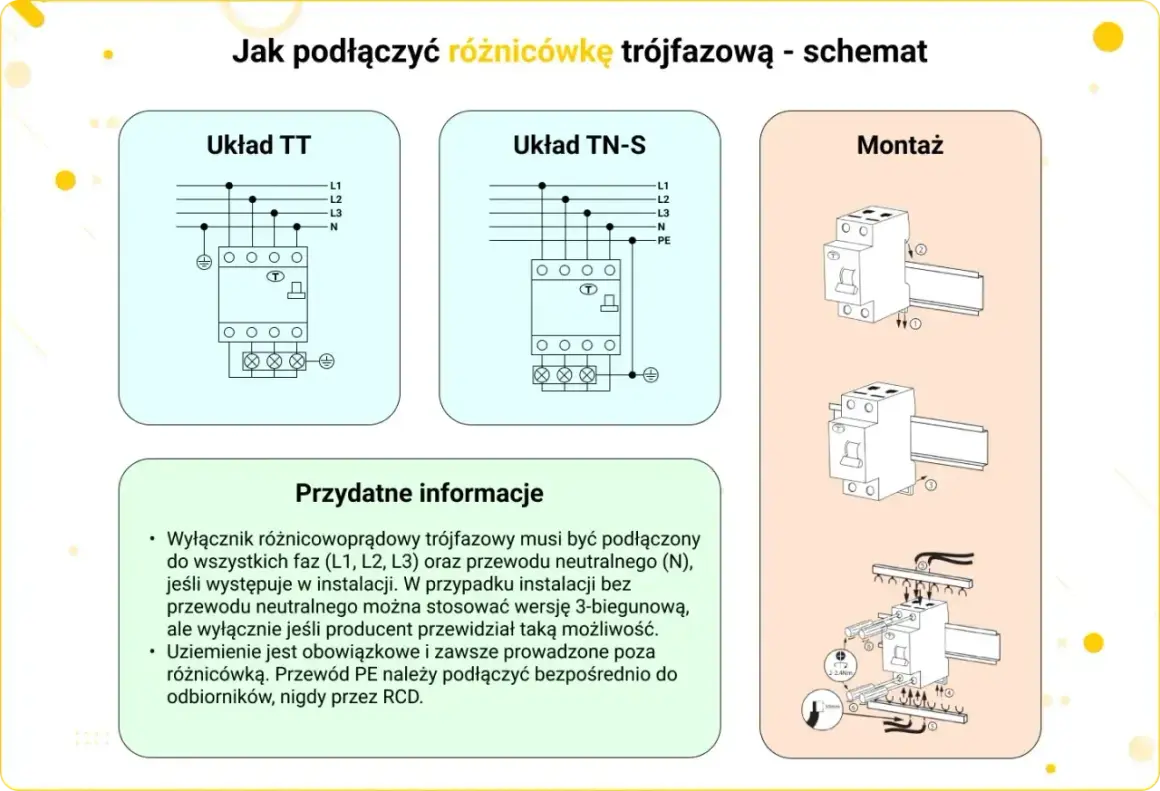

Układ trójfazowy
W rozdzielnicy 400 V tor jest szerszy: przez aparat przechodzą L1, L2, L3 oraz N, jeśli dany model przewiduje przewód neutralny. Warto tu zachować szczególną ostrożność, bo zamiana faz między grupami i mieszanie neutralnych jest jeszcze bardziej kłopotliwe niż w układzie jednofazowym. Jeśli w budynku masz płytę indukcyjną, pompę ciepła, ładowarkę EV albo inne większe urządzenie, schemat trzeba czytać dokładnie według dokumentacji sprzętu i opisu rozdzielnicy.
W układach trójfazowych ważne jest też to, że nie każdy aparat nadaje się do każdego obciążenia. Przy częstej elektronice mocy, falownikach czy źródłach zasilania z przekształtnikami dobór typu RCD robi większą różnicę niż sama marka aparatu. Dlatego po samym schemacie połączeń zawsze sprawdzam jeszcze wariant urządzenia, bo od tego zależy następny krok.
Który wariant wybrać do domu, a który do rozdzielnicy trójfazowej
Najkrócej mówiąc: do pojedynczego obwodu wybierasz RCBO, do kilku obwodów jednofazowych często stosujesz 2-polową różnicówkę z wyłącznikami nadprądowymi, a dla zasilania trójfazowego potrzebujesz 4-polowego aparatu. W praktyce nie chodzi tylko o liczbę biegunów, ale o to, jak rozdzielnica ma zachować się przy awarii jednego odbiornika. Im lepszy podział obwodów, tym mniejsze ryzyko, że zgaśnie całe mieszkanie po drobnym upływie prądu w jednym sprzęcie.
| Wariant | Gdzie ma sens | Co daje | Na co uważać |
|---|---|---|---|
| 2P / 1P+N | Typowe obwody 230 V w mieszkaniu | Prosty i czytelny układ ochrony | Neutralne muszą pozostać w jednej grupie |
| 4P | Zasilanie i obwody 3-fazowe | Kontrola wszystkich przewodów roboczych naraz | Wymaga dokładnego opisania torów i kolejności faz |
| RCBO | Pojedynczy obwód, kuchnia, łazienka, sprzęt specjalny | Mniej niepotrzebnych wyłączeń | Wyższy koszt, ale zwykle lepsza wygoda |
| RCD selektywna typu S | Główny stopień ochrony w większych instalacjach | Lepsza selektywność czasowa | Nie zastępuje doboru właściwych zabezpieczeń niższego stopnia |
Jeśli chodzi o typ czułości, w nowoczesnym domu najczęściej wybór pada na typ A, bo lepiej radzi sobie z częścią urządzeń elektronicznych niż prosty typ AC. W praktyce ma to znaczenie przy pralce, zmywarce, zasilaczach, niektórych urządzeniach HVAC czy sprzęcie z elektroniką sterującą. Typ B zostawiam raczej tam, gdzie dokumentacja urządzenia wprost tego wymaga, na przykład przy niektórych przekształtnikach, fotowoltaice albo bardziej wymagających układach mocy.
Dobór wariantu zwykle rozwiązuje połowę problemu, ale druga połowa zaczyna się przy montażu. I właśnie tam najłatwiej o błędy, które widać dopiero po uruchomieniu.
Najczęstsze błędy przy podłączaniu różnicówki
- Mieszanie przewodów neutralnych z różnych obwodów pod jedną różnicówką. Efekt to losowe wyzwalanie, czasem dopiero po uruchomieniu konkretnego urządzenia.
- Przeprowadzenie PE przez aparat. Przewód ochronny ma iść na szynę PE, nie przez tor pomiarowy RCD.
- Zamiana strony zasilania i wyjścia w modelu, który wymaga konkretnego kierunku podłączenia. Nie każdy aparat wybacza taki błąd.
- Zbyt duża liczba obwodów na jednym RCD. To tańsze na starcie, ale w praktyce mniej wygodne przy awarii jednego sprzętu.
- Dobór typu AC do elektroniki mocy. Przy współczesnych urządzeniach to często zły kompromis, bo aparat może reagować gorzej niż oczekujesz.
- Pominięcie testu po montażu. Jeśli przycisk TEST nie działa, instalacja nie powinna być uznana za gotową.
Jeśli różnicówka wybija bez widocznej przyczyny, najpierw sprawdzam podział neutralnych i stan odbiorników, a dopiero później sam aparat. W wielu przypadkach winny jest zwykły błąd w rozdzielnicy albo uszkodzone urządzenie końcowe, nie sam wyłącznik. To dobry moment, żeby przejść z błędów do parametrów, bo one mówią, czy aparat w ogóle pasuje do instalacji.
Jak dobrać parametry, żeby instalacja działała stabilnie
Na obudowie różnicówki szukam przede wszystkim czterech rzeczy: prądu znamionowego In, czułości IΔn, typu wykrywanego prądu oraz liczby biegunów. Te oznaczenia nie są dekoracją, tylko praktyczną informacją o tym, czy aparat nadaje się do konkretnego obwodu i czy nie będzie pracował na granicy swoich możliwości.
| Parametr | Co oznacza | Praktyczna wskazówka |
|---|---|---|
| In | Prąd znamionowy aparatu | Powinien pasować do spodziewanego obciążenia i zabezpieczenia poprzedzającego |
| IΔn | Czułość na upływ prądu | Do ochrony ludzi zwykle stosuje się 30 mA |
| Typ AC / A / F / B | Rodzaj prądu upływu, na jaki reaguje aparat | Do nowoczesnych odbiorników najczęściej lepiej wypada typ A; typ B zostaw dla obwodów wymagających go wprost |
| Bieguny | Liczba torów przełączanych przez aparat | Jedna faza zwykle 2P, trzy fazy zwykle 4P |
W praktyce szczególnie ważna jest selektywność. Jeśli chcesz, żeby awaria jednego odbiornika nie odcinała całego piętra albo całego mieszkania, lepiej rozdzielić obwody na kilka aparatów niż liczyć na jeden „mocny” wyłącznik. To rozwiązanie kosztuje trochę więcej, ale oszczędza sporo frustracji po pierwszym nieplanowanym wyłączeniu lodówki, routera i oświetlenia naraz.
Przy urządzeniach z falownikiem, fotowoltaiką, niektórymi pompami ciepła czy ładowaniem samochodu elektrycznego dobór nie powinien być przypadkowy. W takich miejscach dokumentacja urządzenia ma większą wagę niż ogólna zasada z marketu budowlanego. Jeśli coś budzi wątpliwość, lepiej sprawdzić wymagania producenta niż później szukać przyczyny częstych zadziałań. Z takim podejściem łatwiej ocenić również stan instalacji przy odbiorze mieszkania lub domu.
Na co spojrzeć przy odbiorze mieszkania lub domu
Przy zakupie albo wynajmie nieruchomości rzadko patrzy się na rozdzielnicę, a szkoda, bo to jeden z najszybszych testów jakości instalacji. Wystarczy otworzyć szafkę i sprawdzić kilka rzeczy: czy są podpisane obwody, czy widać osobne różnicówki dla kuchni, łazienki i obwodów zewnętrznych, oraz czy przycisk test działa. Jeśli mieszkanie jest po starszym remoncie, częsty obraz jest prosty: jedna różnicówka na wszystko albo brak czytelnego podziału neutralnych. To jeszcze nie wyrok, ale sygnał, że instalacja wymaga przeglądu.
- Sprawdź, czy rozdzielnica ma czytelne opisy obwodów.
- Zweryfikuj, czy przycisk TEST daje wyraźną reakcję aparatu.
- Zobacz, czy kuchnia, łazienka i obwody zewnętrzne nie są spięte przypadkowo w jedną grupę.
- Upewnij się, że nie ma śladów przegrzania, nadtopień lub luźnych przewodów.
- Jeśli w domu są urządzenia 3-fazowe, sprawdź, czy zastosowano 4-polową różnicówkę i poprawne opisy faz.
To prosty przegląd, ale ma dużą wartość. W nieruchomości z zadbaną instalacją elektryczną łatwiej później planować remont, podłączenie sprzętów i ewentualną rozbudowę rozdzielnicy. Gdy ten etap jest sprawdzony, zostaje już tylko kilka rzeczy eksploatacyjnych, które warto robić regularnie.
Co sprawdzić po montażu, zanim uznasz temat za zamknięty
Po uruchomieniu instalacji nie traktuję różnicówki jako elementu „na zawsze”. Przycisk TEST warto nacisnąć regularnie, najlepiej raz w miesiącu, bo to najszybszy sposób, żeby upewnić się, że mechanizm wyzwalający nadal działa. Jeżeli aparat nie reaguje na test albo wyzwala się w sposób nieprzewidywalny, nie odkładam sprawy na później. Taki objaw zwykle oznacza albo uszkodzony sprzęt, albo błąd w podłączeniu, który trzeba wyjaśnić od razu.
Najlepszy efekt daje układ, w którym schemat jest prosty, neutralne są uporządkowane, a typ aparatu pasuje do rzeczywistych urządzeń w domu. Wtedy różnicówka robi dokładnie to, do czego została stworzona: chroni ludzi i ogranicza skutki upływu prądu, zamiast stać się źródłem przypadkowych przerw w zasilaniu. Jeśli mam wskazać jedną rzecz, która robi największą różnicę, to jest nią porządny podział obwodów i konsekwentne trzymanie się oznaczeń na aparacie.
