Jak podłączyć bezpiecznik B16 - Poradnik krok po kroku

Wyłącznik nadprądowy B16 to jedno z tych zabezpieczeń, które w mieszkaniu pracuje po cichu, a w praktyce decyduje o bezpieczeństwie całego obwodu. W praktyce pytanie o to, jak podłączyć bezpiecznik B16, sprowadza się do poprawnego montażu wyłącznika nadprądowego, dobrania odpowiedniego obwodu i zachowania kilku zasad, których nie warto traktować lekko. Pokażę to po kolei: od znaczenia oznaczenia B16, przez bezpieczne wpięcie w rozdzielnicy, aż po najczęstsze błędy i kontrolę po uruchomieniu.

Co oznacza B16 i kiedy ten wyłącznik ma sens

B16 to potoczna nazwa wyłącznika nadprądowego o charakterystyce B i prądzie znamionowym 16 A. W praktyce oznacza to, że aparat ma chronić przewody przed przeciążeniem i zwarciem, a nie zastępować różnicówkę czy „gasnąć” przy każdym mocniejszym odbiorniku. Charakterystyka B reaguje w przybliżeniu przy prądzie od 3 do 5 razy większym niż In, więc dla B16 mówimy orientacyjnie o zakresie około 48-80 A w części zwarciowej.

To dlatego B16 tak często pojawia się w mieszkaniach. Przy napięciu 230 V daje teoretycznie około 3,68 kW, ale ja nie traktuję tej liczby jako zielonego światła do ciągłej pracy „na styk”. W praktyce zostawiam zapas, bo liczy się też długość obwodu, sposób ułożenia kabli, temperatura, liczba podłączonych urządzeń i to, czy odbiorniki mają prąd rozruchowy.

Najprościej mówiąc: B16 pasuje do wielu obwodów oświetleniowych i gniazdowych, ale nie jest uniwersalnym wyborem do wszystkiego. Jeśli obwód ma urządzenia z większym rozruchem, na przykład silniki, sprężarki czy część klimatyzatorów, sam numer 16 A nie wystarczy do decyzji. Zanim przejdziesz do montażu, warto sprawdzić, czy aparat naprawdę odpowiada temu, co ma chronić.

To prowadzi prosto do przygotowania rozdzielnicy, bo przy takiej pracy porządek i dobór elementów są ważniejsze niż pośpiech.

Jak przygotować rozdzielnicę do bezpiecznego montażu

Ja zawsze zaczynam od dwóch rzeczy: odłączenia zasilania i sprawdzenia, czy naprawdę nie ma napięcia. Samo wyłączenie dźwigni nie wystarcza, bo w instalacji mogą pojawić się błędne założenia, źle opisane obwody albo nieoczekiwane podanie zasilania z innej części układu. Najpierw wyłączasz, potem potwierdzasz brak napięcia właściwym narzędziem.

Najpierw odłącz zasilanie

Przed dotykaniem jakiegokolwiek elementu w rozdzielnicy wyłącz główne zasilanie obwodu lub cały tor, jeśli tego wymaga układ instalacji. Potem sprawdź brak napięcia wskaźnikiem lub miernikiem o odpowiedniej kategorii pomiarowej. To nie jest miejsce na „wydaje mi się”.

Sprawdź, co zasila ten obwód

W mieszkaniu po remoncie albo po zakupie lokalu często okazuje się, że oznaczenia w rozdzielnicy są nieaktualne. Dlatego przed montażem identyfikuję obwód, sprawdzam, które gniazda lub które pomieszczenie są do niego przypisane, i dopiero wtedy dobieram aparat. To ważne szczególnie wtedy, gdy jeden wyłącznik ma obsługiwać kilka punktów poboru energii.

Dobierz przewód i moment dokręcania

Nie przenoszę wartości z jednego modelu na drugi. Jeden aparat może mieć inny dopuszczalny przekrój przewodów, inny typ zacisku i inny moment dokręcania. W praktyce spotyka się wartości od około 2,0 Nm do 2,8 Nm, ale to tylko przykład pokazujący, że kartę katalogową trzeba czytać dla konkretnego modelu. Jeśli zacisk jest niedokręcony, pojawi się grzanie i spadek jakości połączenia. Jeśli jest dokręcony zbyt mocno, można uszkodzić przewód albo zacisk.

Warto też pamiętać o przewodach linkowych. Przy wielu aparatach wymagają one tulejek, żeby żyły nie rozchodziły się pod śrubą. To drobiazg, który w praktyce robi dużą różnicę.

Przeczytaj również: Faktura za prąd - Jak czytać i obniżyć koszty?

Różnicówka nie zastępuje B16

To częste nieporozumienie przy modernizacji rozdzielnicy. Wyłącznik różnicowoprądowy chroni przede wszystkim przed skutkami upływu prądu, a B16 chroni przewód przed przeciążeniem i zwarciem. Oba aparaty mogą pracować obok siebie, ale nie pełnią tej samej roli. Jeśli ktoś traktuje różnicówkę jako zamiennik B16, robi sobie w instalacji realny problem.

Gdy rozdzielnica jest już przygotowana, można przejść do samego montażu, ale nadal bez zgadywania po kolorach i bez improwizacji.

Jak wygląda prawidłowe podłączenie krok po kroku

Poniżej opisuję kolejność, którą uznaję za najbezpieczniejszą i najbardziej sensowną przy standardowym aparacie w rozdzielnicy. To nie jest miejsce na skróty, bo w elektryce skrót zwykle kończy się poprawką albo awarią.

1. Wyłącz zasilanie i potwierdź brak napięcia na przewodach, które masz zamiar podłączyć.
2. Sprawdź oznaczenia na aparacie: zaciski wejściowe, wyjściowe, schemat połączenia oraz dopuszczalny przekrój przewodów.

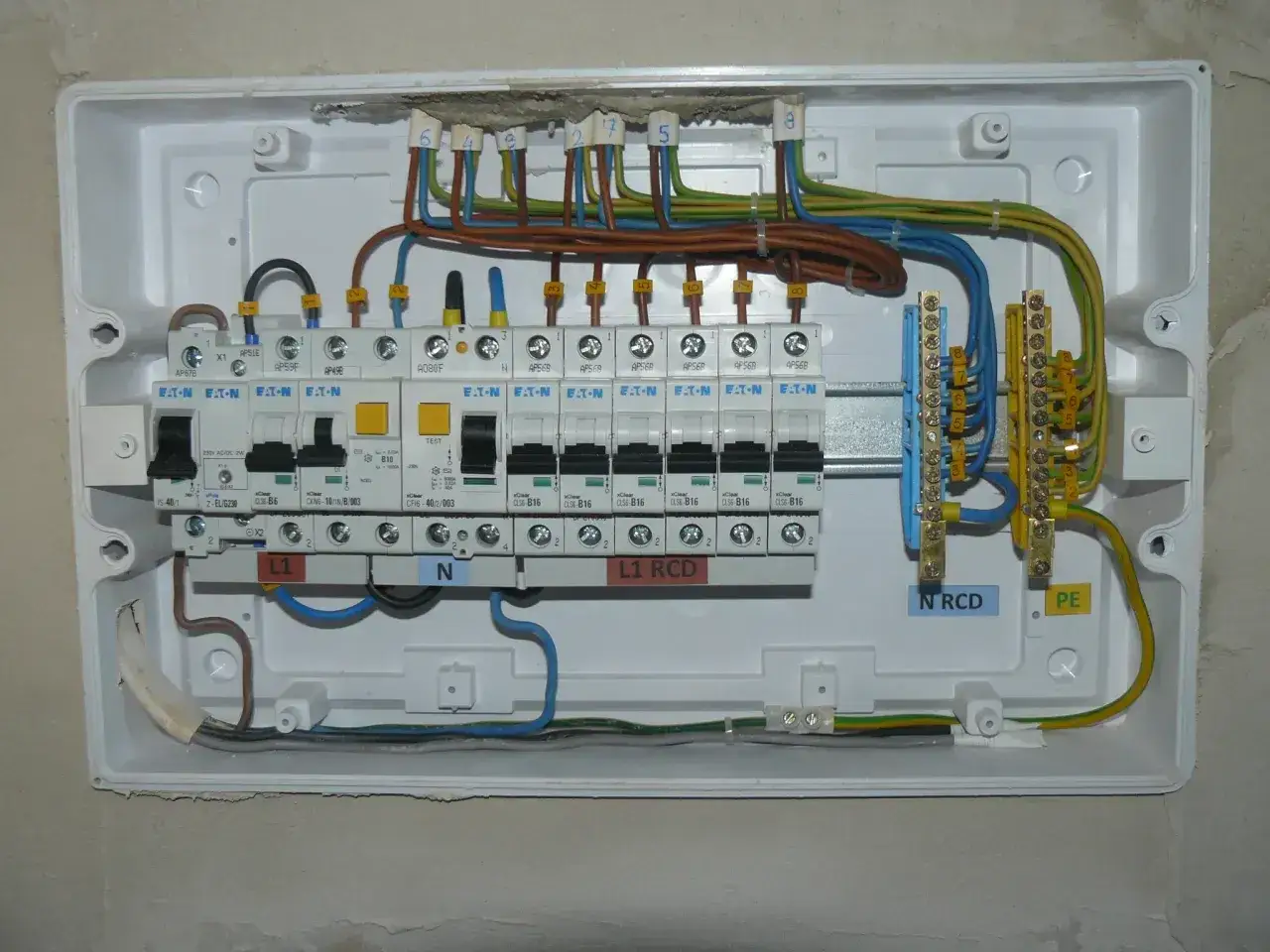

3. Osadź wyłącznik na szynie DIN zgodnie z konstrukcją rozdzielnicy, tak aby aparat był stabilny i nie pracował pod naprężeniem.
4. Podłącz przewód fazowy L do właściwego zacisku aparatu, zgodnie z oznaczeniem producenta i schematem na obudowie.
5. W standardowym układzie jednofazowym przewód neutralny N prowadzisz na listwę neutralną, a ochronny PE na listwę ochronną. Nie prowadzisz PE przez zwykły B16.
6. Jeśli masz aparat 1P+N albo 2P, nie zakładaj, że działa identycznie jak zwykły 1P. Wtedy trzeba trzymać się dokładnego schematu danego modelu.
7. Dokręć zaciski momentem podanym przez producenta, uporządkuj przewody bez nadmiernego naprężenia i sprawdź, czy izolacja nie została uszkodzona.
8. Zamknij osłony, przywróć zasilanie i wykonaj test działania całego obwodu pod normalnym obciążeniem.

Najważniejsza zasada jest prosta: przy zwykłym wyłączniku 1P przez aparat przechodzi tylko faza. Neutralny i ochronny trafiają na odpowiednie listwy zbiorcze. Jeśli model ma inną konstrukcję, na przykład 1P+N, to układ połączeń jest inny i trzeba go odczytać z dokumentacji, a nie z przyzwyczajenia. Właśnie na tym etapie najłatwiej popełnić błąd, który później ujawnia się dopiero po pierwszym obciążeniu.

Skoro wiemy już, jak wygląda poprawny montaż, warto przyjrzeć się błędom, które zwykle wychodzą dopiero po uruchomieniu instalacji.

Najczęstsze błędy, które psują montaż

W praktyce większość problemów nie wynika z samego B16, tylko z pośpiechu, niedopasowania aparatu albo złego zakończenia przewodów. Tu nie ma miejsca na zgadywanie, bo awaria często zaczyna się od drobiazgu.

Do tego dochodzi jeszcze jeden błąd, bardzo częsty w mieszkaniach po remoncie: wymiana tylko samego zabezpieczenia bez sprawdzenia całego obwodu. Jeśli przewód jest stary, luźny albo przegrzany, nowy aparat nie rozwiąże problemu. On tylko pokaże go szybciej.

To dobry moment, żeby porównać B16 z innymi charakterystykami i zobaczyć, kiedy ten wybór jest właściwy, a kiedy lepiej iść w inną stronę.

Kiedy lepiej wybrać C16 zamiast B16

Jeżeli obwód ma odbiorniki z wyraźnym prądem rozruchowym, B16 bywa zbyt czuły. Z drugiej strony nie oznacza to, że trzeba od razu zwiększać amperaż. Często właściwą decyzją jest po prostu inna charakterystyka, a nie większa wartość prądu znamionowego.

Praktycznie patrzę na to tak: jeśli obwód zasila zwykłe gniazda albo oświetlenie, B16 zwykle jest logicznym wyborem. Jeśli jednak po uruchomieniu urządzenia zabezpieczenie wyłącza się mimo poprawnego montażu, nie zmieniam od razu wszystkiego na większe. Najpierw sprawdzam, czy problem nie leży w charakterze odbiorników, w długości przewodów albo w przeciążeniu całego obwodu.

W mieszkaniu to szczególnie ważne przy kuchni, łazience, klimatyzacji czy nowych urządzeniach AGD. Tu łatwo pomylić objaw z przyczyną, a to już prosta droga do złego doboru zabezpieczenia.

Co sprawdzić po uruchomieniu obwodu

Po włączeniu zasilania nie kończę pracy na samym kliknięciu dźwigni. Sprawdzam, czy obwód zachowuje się przewidywalnie pod normalnym obciążeniem, a nie tylko „na pusto”. To ważne, bo część problemów ujawnia się dopiero po kilku minutach albo po jednoczesnym użyciu kilku urządzeń.

• Czy aparat nie nagrzewa się nadmiernie po krótkim czasie pracy.
• Czy obwód nie wyłącza się bez wyraźnej przyczyny przy zwykłym obciążeniu.
• Czy różnicówka, jeśli jest w układzie, działa poprawnie po użyciu przycisku testowego.
• Czy opisy obwodów w rozdzielnicy są zgodne z rzeczywistością.
• Czy przewody nie są naciągnięte i nie ocierają o krawędzie aparatury.

W nowym mieszkaniu albo po większym remoncie to również dobry moment, żeby sprawdzić, czy na jednym B16 nie zebrano zbyt wielu punktów poboru energii. To częsty problem w lokalach, które były „odświeżane” bez pełnego przeglądu instalacji. Jeśli obwód ma pracować długo i stabilnie, rozsądny zapas obciążenia jest ważniejszy niż trzymanie się granicy 16 A.

Jeżeli po uruchomieniu coś budzi wątpliwości, lepiej wrócić do pomiarów i schematu niż udawać, że wszystko jest w porządku.

Na co zwrócić uwagę, gdy modernizujesz instalację w mieszkaniu

Przy modernizacji instalacji w lokalu mieszkalnym nie patrzę wyłącznie na sam wyłącznik. Zawsze sprawdzam cały kontekst: stan przewodów, liczbę obwodów, obecność różnicówki, opis rozdzielnicy i to, czy nowe obciążenia pasują do istniejącej instalacji. Sam B16 nie naprawi starego kabla, przegrzanego zacisku ani źle rozdzielonego obwodu.

• Jeśli kupujesz mieszkanie lub odbierasz lokal od dewelopera, poproś o czytelny opis obwodów.
• Nie zakładaj, że każdy obwód gniazdowy w budynku działa tak samo - rozdzielnice bywają projektowane bardzo różnie.
• Nie zwiększaj wartości zabezpieczenia tylko dlatego, że „często wybija”. Najpierw ustal przyczynę.
• Przy urządzeniach o większym rozruchu rozważ, czy nie potrzebujesz innej charakterystyki albo osobnego obwodu.

Jeśli mam zostawić jedną praktyczną myśl, to tę: B16 ma sens wtedy, gdy jest dobrze dobrany, poprawnie podłączony i sprawdzony po montażu. W instalacji elektrycznej nie wygrywa ten element, który wygląda najprościej, tylko ten, który pasuje do obciążenia, przewodów i warunków pracy. Gdy te trzy rzeczy się zgadzają, obwód działa przewidywalnie - a właśnie o to chodzi w mieszkaniu, które ma być bezpieczne i bezproblemowe.
