Wentylator łazienkowy z higrostatem - Podłączenie krok po kroku

W dobrze zaprojektowanej łazience wentylacja nie jest dodatkiem, tylko elementem, który decyduje o komforcie i trwałości wykończenia. Poniżej pokazuję, jak podłączyć wentylator łazienkowy z czujnikiem wilgotności, jak rozpoznać zaciski, kiedy wystarczy stałe zasilanie, a kiedy potrzebny jest dodatkowy przewód sterujący. Dorzucam też praktyczne ustawienia higrostatu, najczęstsze błędy i kilka rzeczy, które warto sprawdzić po uruchomieniu.

Co sprawdzić przed montażem

Ja zaczynam od trzech rzeczy: odłączenia zasilania, identyfikacji modelu i sprawdzenia, czy instalacja w łazience jest przygotowana na urządzenie 230 V. To brzmi banalnie, ale w praktyce właśnie tu powstaje większość błędów.

• Sprawdź, czy wentylator ma wbudowany higrostat, timer, a może także wejście sterujące z włącznika.
• Ustal, czy obwód łazienkowy jest chroniony wyłącznikiem różnicowoprądowym 30 mA.
• Oceń miejsce montażu względem stref wilgotnych i rozbryzgów wody.
• Upewnij się, że kanał wentylacyjny nie wprowadza kondensatu do obudowy i że jest dopływ świeżego powietrza pod drzwiami lub przez nawiewnik.

W łazience nie warto montować urządzenia „na oko”. Jeśli wentylator trafi w nieodpowiednią strefę albo zostanie źle dobrany pod względem IP, później problemem nie będzie tylko słabsza praca, ale też trwałość całej instalacji. Z mojego doświadczenia lepiej poświęcić 10 minut na weryfikację niż wracać do łazienki po pierwszym sezonie grzewczym. Teraz przejdę do tego, jak czytać sam schemat połączeń.

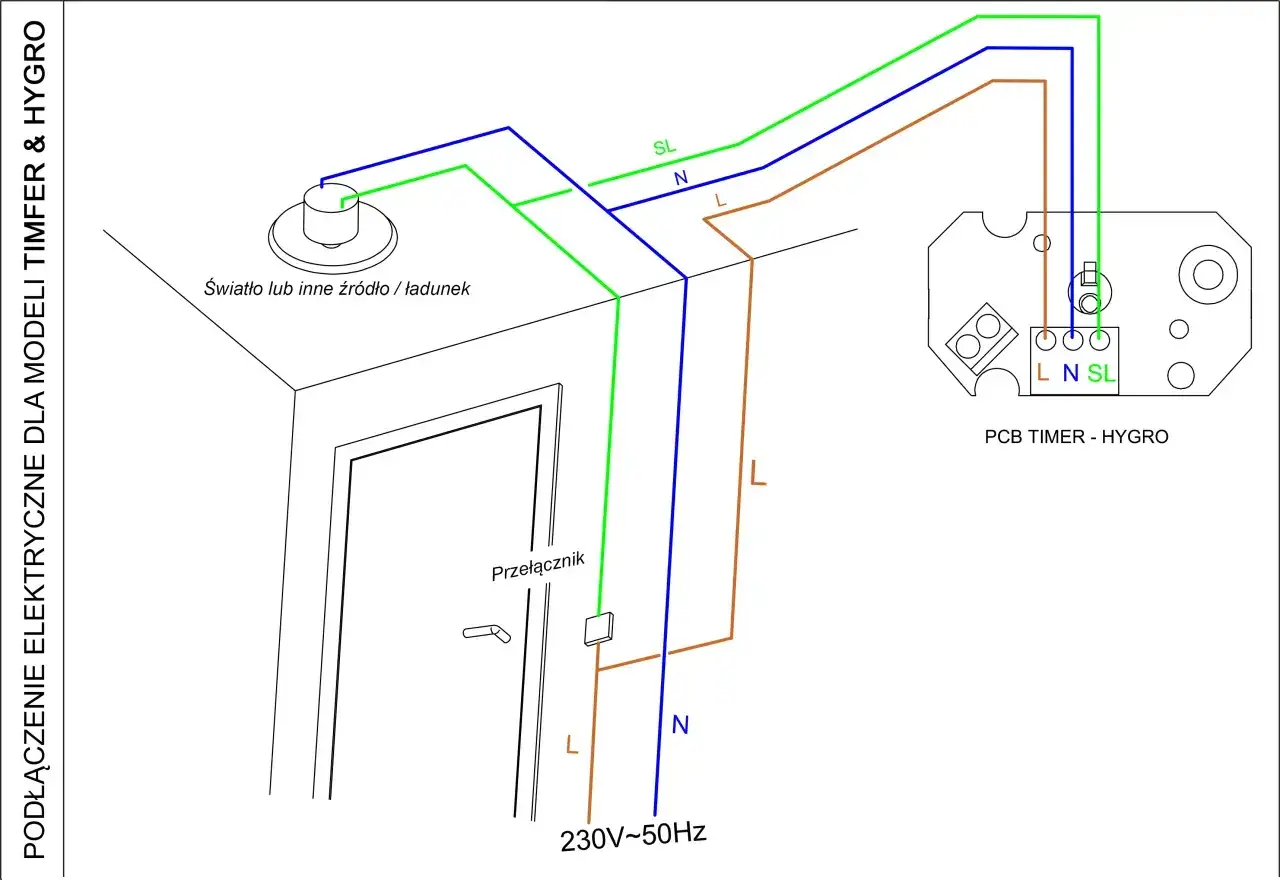

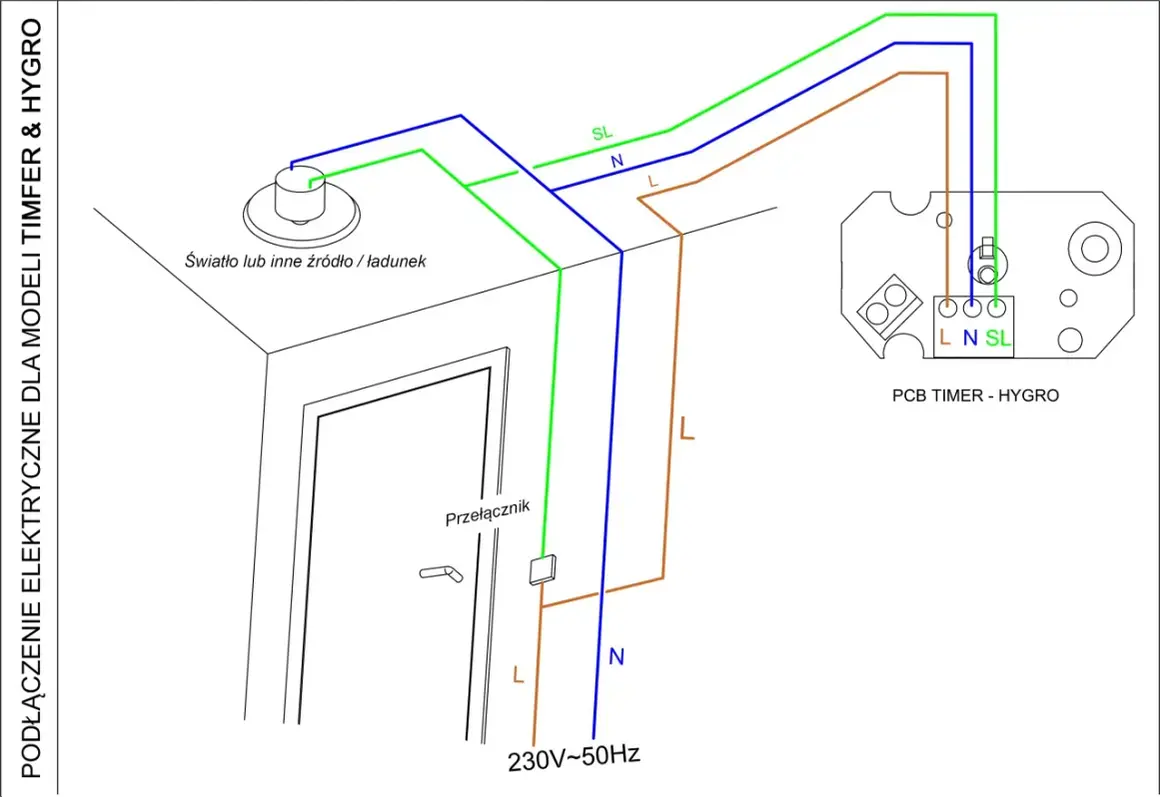

Jak czytać schemat podłączenia wentylatora z higrostatem

Na schematach producenci używają kilku stałych oznaczeń, ale nazwy zacisków nie są w 100% jednolite. Najczęściej spotkasz L dla stałej fazy, N dla neutralnego, PE dla ochronnego oraz T, LT albo LS dla wejścia sterującego z włącznika. To właśnie ten szczegół decyduje, czy wentylator ma działać całkowicie automatycznie, czy ma też reagować na światło w łazience.

Jeżeli instrukcja pokazuje tylko L i N, to znak, że higrostat ma pracować na stałym zasilaniu. Gdy pojawia się trzeci zacisk sterujący, wentylator zwykle dostaje stałą fazę i osobny sygnał z łącznika. Nie myl tego z neutralnym - w takich modelach wejście sterujące przyjmuje fazę, a nie „zero”.

Jeśli urządzenie jest klasy II, zacisk PE może w ogóle nie występować. Jeśli jest metalowe albo producent przewidział ochronny, przewód trzeba podłączyć zgodnie ze schematem. Właśnie dlatego przed pierwszym ruchem śrubokręta trzeba mieć instrukcję, a nie tylko ogólny pomysł, jak to powinno działać. Skoro wiesz już, co oznaczają symbole, można przejść do samego montażu.

Jak podłączyć wentylator krok po kroku

Ja robię to w takiej kolejności:

1. Odłącz zasilanie w rozdzielnicy i sprawdź miernikiem, czy na przewodach nie ma napięcia.
2. Otwórz puszkę wentylatora i porównaj zaciski z instrukcją. Jeśli model ma tylko L i N, nie szukaj dodatkowego przewodu na siłę.
3. Podłącz neutralny do N, a stałą fazę do L. Jeśli urządzenie ma przewód ochronny lub zacisk PE, połącz go zgodnie z klasą ochronności urządzenia.
4. Jeżeli wentylator ma wejście T / LT / LS, doprowadź do niego trzeci przewód fazowy przez zwykły łącznik. To ma być prosty włącznik ON/OFF, bez podpinania neutralnego.
5. Uporządkuj przewody, zamknij puszkę i zamontuj osłonę tak, żeby kabel nie był naciągnięty i nie tworzył drogi dla kondensatu.
6. Włącz zasilanie i zrób test parą z prysznica albo naczyniem gorącej wody. Jeśli model ma opóźnienie startu, krótki impuls na łączniku może nie wystarczyć i to nie musi oznaczać awarii.

Najważniejsza zasada: wentylator z higrostatem nie powinien tracić zasilania wtedy, gdy ma kontrolować wilgotność. Jeśli odetniesz mu prąd włącznikiem światła, sensor przestaje mieć sens, chyba że producent przewidział osobny tryb pracy.

W praktyce są dwa podstawowe scenariusze. W pierwszym urządzenie pracuje całkowicie automatycznie i reaguje tylko na wilgotność. W drugim ma zasilanie stałe, ale dodatkowo można je włączyć ręcznie z łącznika, na przykład po kąpieli. To wygodne rozwiązanie w mieszkaniach, w których łazienka bywa używana intensywnie, ale ważne jest jedno: zasilanie stałe musi pozostać stałe. Dopiero wtedy higrostat naprawdę kontroluje powietrze, a nie tylko „miga” razem ze światłem.

Jak ustawić próg wilgotności i czas wybiegu

Sam montaż to dopiero połowa roboty. Druga połowa to ustawienie progu, przy którym wentylator ma się uruchamiać, oraz czasu, przez jaki ma jeszcze pracować po spadku wilgotności. W różnych modelach zakresy wyglądają inaczej, ale w praktyce spotyka się najczęściej progi w okolicach 60-90% RH, czasem 50-100% RH, a czas wybiegu od 1 do 30 minut albo nawet dłużej.

Na start ustawiam środek zakresu, zwykle okolice 70-75% RH, a potem koryguję o 5 punktów procentowych. Zbyt niski próg powoduje częste załączanie po każdym prysznicu, zbyt wysoki sprawia, że wentylator reaguje za późno. Przy wybiegu myślę podobnie: w małej łazience wystarcza krótszy czas, a w większej albo słabiej wentylowanej lepiej dać urządzeniu kilka dodatkowych minut.

Warto pamiętać, że w niektórych modelach higrostat ma pierwszeństwo przed ręcznym wyłączeniem. Jeśli wilgotność przekroczy ustawiony próg, wentylator może pracować mimo tego, że ktoś wyłączył światło. To nie wada, tylko logika działania. Taki tryb ma sens wtedy, gdy naprawdę zależy nam na osuszeniu łazienki, a nie tylko na chwilowym przewietrzeniu. Z tym łatwo pomylić przypadkowe zachowanie urządzenia, więc od razu przejdę do błędów, które najczęściej widzę po montażu.

Najczęstsze błędy, które psują działanie wentylacji

• Zasilanie podpięte tylko pod światło - wentylator działa wyłącznie wtedy, gdy świeci lampa, a higrostat nie ma kiedy pracować normalnie.
• Pomylenie L z T / LT / LS - urządzenie zachowuje się nielogicznie albo wcale nie startuje.
• Brak ochrony RCD 30 mA albo montaż urządzenia o zbyt niskim IP w strefie narażonej na zachlapanie.
• Zbyt niskie lub zbyt bliskie prysznica miejsce montażu - sensor łapie rozbryzgi zamiast realnej wilgotności z pomieszczenia.
• Brak dopływu powietrza - szczelne drzwi bez podcięcia lub nawiewnika sprawiają, że wentylator ma czym zasysać tylko teorię.
• Ustawienie czujnika przy grzejniku albo w przeciągu - wilgotność jest odczytywana niestabilnie i urządzenie zaczyna wariować.

Jeśli miałbym wskazać jeden błąd, który niszczy najwięcej instalacji, wybrałbym właśnie brak stałego zasilania. Drugi w kolejności to ignorowanie dopływu świeżego powietrza. Wentylator nie stworzy cyrkulacji sam z siebie, jeżeli nie ma skąd zaciągać powietrza. W nowoczesnych, bardzo szczelnych mieszkaniach to szczególnie częsty problem po remoncie. Właśnie dlatego warto spojrzeć na instalację nie jak na sam sprzęt, ale jak na cały układ: łazienka, drzwi, kanał i warunki pracy sensora.

Jak sprawdzić, czy wentylator działa wtedy, kiedy trzeba

Po montażu nie kończę pracy na samym „kliknięciu” włącznika. Daję urządzeniu kilka prób: jeden dłuższy prysznic, chwilę gotującej się wody albo po prostu serię testów w różnych warunkach. Chodzi o to, żeby sprawdzić, czy higrostat uruchamia wentylator za wcześnie, za późno czy w sam raz.

• Jeśli wentylator startuje zbyt często, podnieś próg o kilka punktów procentowych albo skróć czas wybiegu.
• Jeśli nie startuje, sprawdź stałe zasilanie L/N i to, czy włącznik nie odcina mu prądu.
• Jeśli hałasuje lub drży, popraw mocowanie, sprawdź osłonę i kanał oraz upewnij się, że kratka nie jest zabrudzona.

Po kilku dniach warto jeszcze raz wrócić do ustawień. Dobrze podłączony i ustawiony wentylator z higrostatem pracuje prawie bezobsługowo, ale tylko wtedy, gdy ma stałe zasilanie, sensowny próg wilgotności i dopływ świeżego powietrza. Jeśli instalacja jest stara, przewody nie są opisane albo urządzenie ma trafić blisko strefy prysznica, traktuję to już nie jako szybki montaż, lecz jako zadanie dla elektryka. To zwykle oszczędza więcej czasu niż kosztuje.
