Przy remoncie albo wykończeniu mieszkania łatwo skupić się na gniazdkach, lampach i osprzęcie, a pominąć to, co najważniejsze: przewody. To właśnie od ich typu, przekroju i miejsca ułożenia zależy bezpieczeństwo, trwałość i późniejsza możliwość rozbudowy instalacji. Poniżej porządkuję najważniejsze rodzaje przewodów elektrycznych, pokazuję ich zastosowanie i wyjaśniam, kiedy warto sięgnąć po sztywny przewód instalacyjny, a kiedy po elastyczny przewód do urządzenia.
Najważniejsze wybory przy domowej instalacji
- Do stałej instalacji w mieszkaniu najczęściej wybiera się przewody miedziane typu YDY lub YDYp.
- Do zasilania zewnętrznego i ułożenia w ziemi stosuje się zwykle YKY.
- Do rozdzielnic i połączeń wymagających giętkości lepiej pasuje LgY.
- Na oświetlenie zazwyczaj wystarcza 1,5 mm², a na gniazda ogólne 2,5 mm², ale ostatecznie decyduje projekt i obciążenie.
- W starszych mieszkaniach warto sprawdzić, czy instalacja nie jest aluminiowa i czy nie wymaga modernizacji.
- Przewód trzeba dobierać do miejsca pracy, a nie tylko do ceny.
Najpierw rozróżnij przewód instalacyjny, kabel i przewód do urządzenia
W codziennej rozmowie te słowa często się mieszają, ale przy zakupie materiału różnica ma znaczenie. Ja zaczynam od jednego prostego pytania: czy ten odcinek ma pracować na stałe, czy musi znosić ruch i zginanie? Od odpowiedzi zależy właściwy typ przewodu.
- Drut ma jedną sztywną żyłę. Dobrze sprawdza się w stałej instalacji, bo łatwo utrzymać go w bruździe, rurce albo puszce.
- Linka składa się z wielu cienkich drucików. Jest bardziej elastyczna, więc pasuje do połączeń wewnątrz urządzeń, rozdzielnic i miejsc, gdzie przewód bywa wyginany.

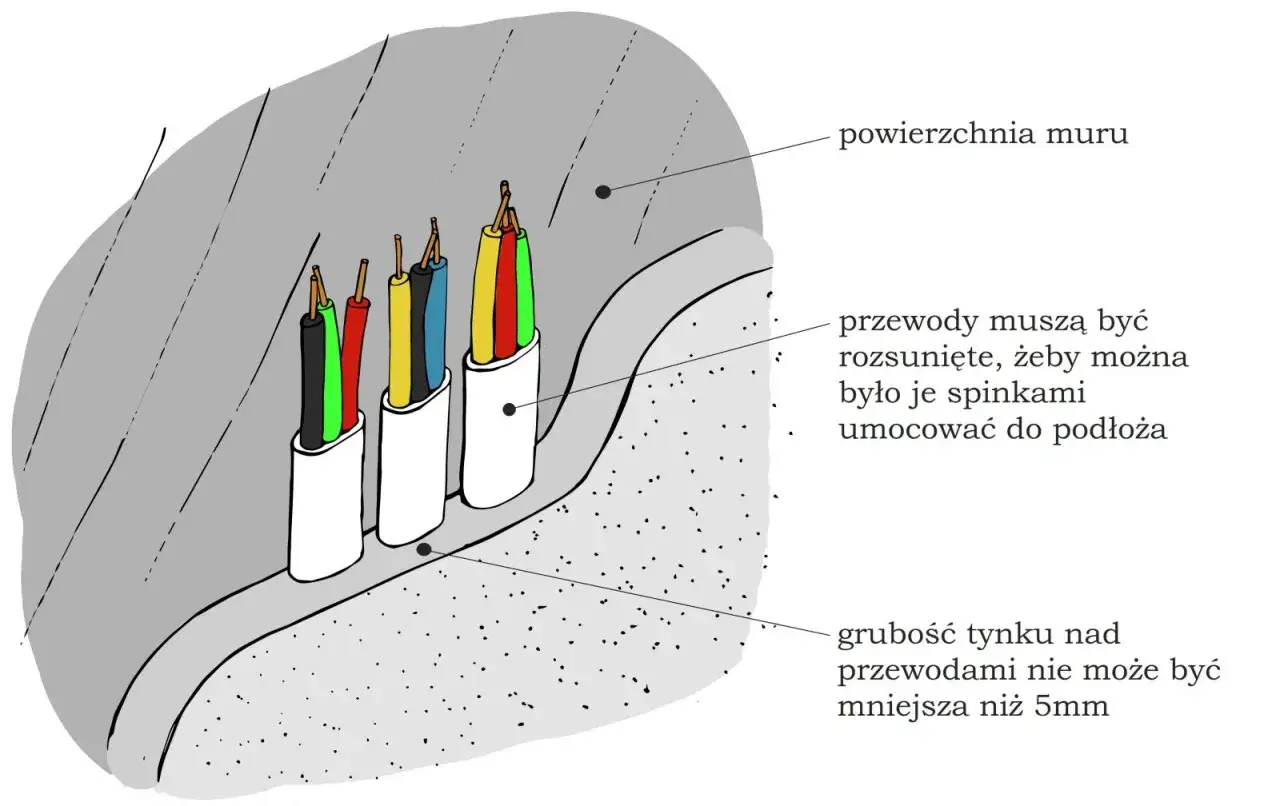

- Przewód instalacyjny służy do układania na stałe w ścianie, w tynku, w rurce ochronnej albo na tynku.
- Przewód do urządzenia ma zwykle większą giętkość i trafia tam, gdzie kabel jest podłączany i odłączany albo pracuje w ruchu.
W mieszkaniu najczęściej spotyka się przewody miedziane, bo są trwałe, przewidywalne i dobrze współpracują z typowymi zabezpieczeniami. Z tego punktu najłatwiej przejść do konkretnych oznaczeń, które naprawdę pojawiają się na opakowaniach i w hurtowniach.
Jakie typy przewodów spotkasz najczęściej w mieszkaniu i domu
W praktyce domowej nie potrzebujesz całego katalogu wyrobów. Najczęściej chodzi o kilka typów, które różnią się budową, sztywnością i miejscem zastosowania. Poniżej zestawiam te, z którymi najczęściej mam do czynienia przy remontach i nowych instalacjach.
| Typ | Gdzie go stosuję | Co go wyróżnia | O czym pamiętać |
|---|---|---|---|
| YDY / YDYp | Stała instalacja w ścianach, pod tynkiem, w listwach i rurkach ochronnych | Miedź, izolacja PVC, w wersji YDYp przekrój płaski, łatwy do układania pod tynkiem | Nie nadaje się do częstego zginania ani do zasilania ruchomych urządzeń |
| YKY | Zasilanie zewnętrzne, odcinki w ziemi, przy budynku, w ogrodzie, do garażu lub budynku gospodarczego | Grubsza powłoka zewnętrzna i wyższa odporność mechaniczna | Dobór zależy od długości trasy, obciążenia i warunków ułożenia |
| LgY | Rozdzielnice, szafy sterownicze, połączenia w puszkach i urządzeniach | Przewód linkowy, bardzo elastyczny i wygodny przy krótkich połączeniach | Nie traktuję go jako uniwersalnego zamiennika przewodu instalacyjnego w ścianie |
| OMY / OWY | Sprzęt ruchomy, lampy, przedłużacze, urządzenia podłączane w miejscach narażonych na częste ruchy kabla | Duża giętkość, wygoda użytkowania, różne poziomy odporności powłoki | To nie jest materiał do trwałego układania w tynku |
| H05VV-F / H07RN-F | Przewody do urządzeń i zastosowań bardziej wymagających, także w trudniejszych warunkach pracy | Elastyczność i, w przypadku H07RN-F, lepsza odporność mechaniczna oraz środowiskowa | Wybieram je wtedy, gdy zwykły przewód PVC byłby za słaby lub za mało odporny |
Najprostsza zasada brzmi tak: YDY i YDYp do stałej instalacji, YKY do zewnętrznego zasilania, LgY i przewody elastyczne do połączeń ruchomych lub technicznych. W nowych mieszkaniach YDYp często wygrywa wygodą układania, bo płaski profil łatwiej schować pod tynkiem. Jeśli jednak odcinek ma przebiegać w rurce albo w bardziej uporządkowanej trasie technicznej, YDY bywa równie sensownym wyborem.
Właśnie dlatego nie patrzę wyłącznie na nazwę handlową. Patrzę na miejsce pracy przewodu, warunki montażu i to, czy po zamknięciu ścian ktoś jeszcze będzie miał do tego odcinka łatwy dostęp.

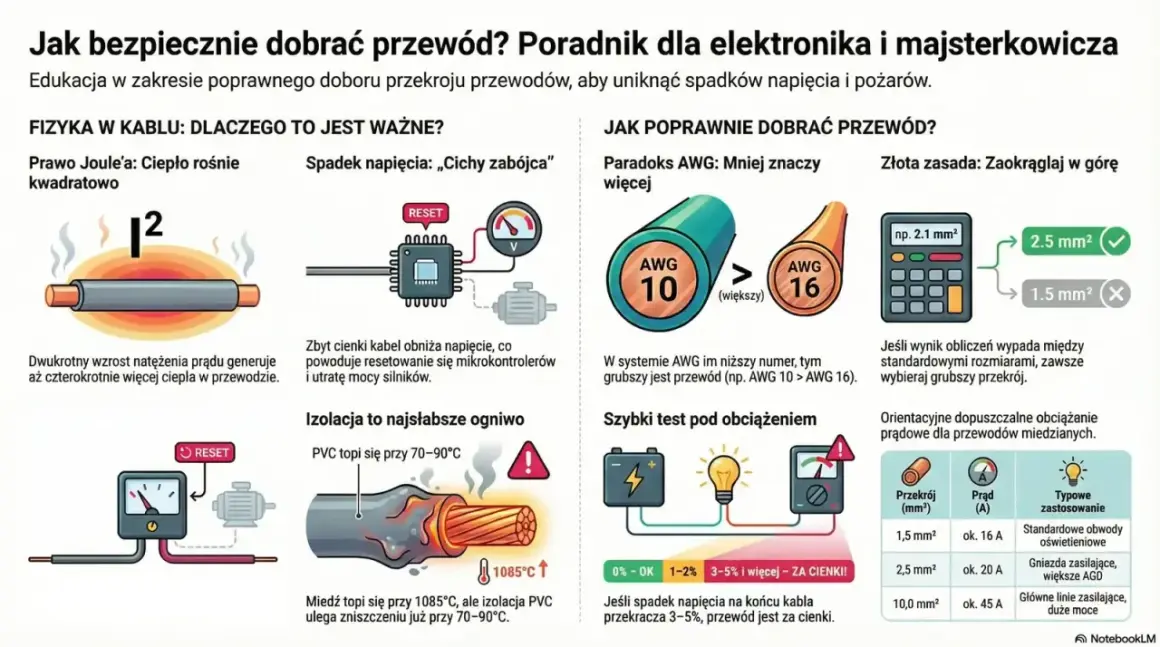

Jak dobrać przekrój do oświetlenia, gniazd i sprzętów o dużym poborze
Dobór przekroju to jeden z tych tematów, w których łatwo o skróty myślowe. Powszechnie przyjmuje się kilka praktycznych wartości, ale nie wolno z nich robić ślepej reguły. Liczy się także długość trasy, sposób ułożenia, liczba obciążeń i zabezpieczenie obwodu.
| Zastosowanie | Najczęstszy przekrój | Co warto wiedzieć |
|---|---|---|
| Oświetlenie | 1,5 mm² | To najczęstszy wybór w mieszkaniach. Dobrze sprawdza się przy osobnych obwodach oświetleniowych i niewielkim poborze mocy. |
| Gniazda ogólnego użytku | 2,5 mm² | To praktyczny standard dla pokoi, salonu czy sypialni. Pozwala bezpieczniej obsłużyć typowe urządzenia domowe. |
| Kuchnia i większe obciążenia | Często 2,5 mm², a przy mocniejszych urządzeniach także 4 mm² lub 6 mm² | Tu nie zgaduję na oko. Płyta indukcyjna, piekarnik czy zmywarka mogą wymagać osobnego obwodu i innego przekroju. |
| Rozdzielnica i połączenia techniczne | Dobierane indywidualnie | Tu zwykle pracuje LgY, a przekrój wynika z projektu i rodzaju zacisków. |
| Zasilanie zewnętrzne i odcinki w ziemi | Dobierane indywidualnie | W YKY ważna jest nie tylko moc, ale też długość trasy i warunki ułożenia, bo spadek napięcia potrafi zrobić różnicę. |
W praktyce najczęściej spotykam układ: oświetlenie na 1,5 mm², gniazda na 2,5 mm². To dobry punkt wyjścia, ale nie uniwersalna recepta. Jeśli odcinek jest długi, prowadzony w ociepleniu albo obciążony kilkoma urządzeniami naraz, bezpieczniejszy może okazać się większy przekrój.
Warto też pamiętać o spójności całego obwodu. Przewód, zabezpieczenie nadprądowe i sposób ułożenia muszą do siebie pasować, bo inaczej instalacja zaczyna grzać się w miejscu, którego na pierwszy rzut oka nie widać. A wtedy zwykle jest już za późno na wygodne poprawki.
Miedź, aluminium i bezhalogenowe powłoki kiedy to naprawdę ma znaczenie
Jeśli pytasz mnie, co dziś jest standardem w mieszkaniach i domach, odpowiem bez wahania: miedź. Ma dobrą przewodność, jest przewidywalna w połączeniach i sprawdza się w większości obwodów domowych. Aluminium nadal występuje, ale głównie w starszych instalacjach albo w liniach zasilających, gdzie liczy się inna skala przekrojów i zupełnie inne warunki pracy.
- Miedź jest najpraktyczniejsza w budownictwie mieszkaniowym. Dobrze znosi codzienną eksploatację i łatwiej ją poprawnie połączyć.
- Aluminium bywa spotykane w starszych lokalach i przy większych przekrojach. Problemem nie jest sam materiał, tylko stan połączeń, starzenie i większa wrażliwość na błędy montażowe.
- Przewody bezhalogenowe ograniczają emisję dymu i toksycznych gazów w razie pożaru. Skrót LSZH oznacza właśnie rozwiązanie o małej emisji dymu i bez halogenów.
- CPR to klasy reakcji na ogień wyrobu budowlanego. Ten parametr ma znaczenie szczególnie tam, gdzie projekt lub przepisy stawiają wyższe wymagania bezpieczeństwa pożarowego.
W zwykłym mieszkaniu nie zawsze trzeba dopłacać do bardziej specjalistycznych rozwiązań, jeśli projekt tego nie wymaga. Inaczej patrzę jednak na klatki schodowe, drogi ewakuacyjne, budynki użyteczności publicznej czy lokale z dużą liczbą urządzeń i ludzi. Tam ochrona przeciwpożarowa i zachowanie funkcji instalacji w czasie pożaru przestają być dodatkiem, a stają się realnym kryterium doboru.
Jeśli oglądam starsze mieszkanie, szczególnie z instalacją aluminiową, traktuję to jako sygnał do dokładniejszej kontroli. Przy współczesnych obciążeniach - czajniku, piekarniku, klimatyzacji czy płycie indukcyjnej - stare połączenia potrafią być słabszym punktem całej instalacji.
Najczęstsze błędy, które później kosztują najwięcej
W instalacjach elektrycznych najdroższe są zwykle nie same materiały, tylko poprawki po zamknięciu ścian. Dlatego przy doborze przewodów najczęściej zwracam uwagę na te same błędy, które powtarzają się w nowych i remontowanych mieszkaniach.
- Mieszanie przewodów stałych z elastycznymi bez uzasadnienia. Przewód do urządzenia nie powinien zastępować przewodu instalacyjnego tylko dlatego, że akurat leżał pod ręką.
- Zbyt mały przekrój przy mocnych odbiornikach. To jedna z najprostszych dróg do przegrzewania przewodów i problemów z zabezpieczeniami.
- Ignorowanie warunków środowiskowych. Wilgoć, UV, temperatura i uszkodzenia mechaniczne mają znaczenie. Inny przewód daję do pokoju, inny na zewnątrz, a jeszcze inny do ziemi.
- Nieprzemyślane łączenie miedzi z aluminium. Takie połączenie wymaga właściwych złączek i staranności. Na skróty zwykle kończy się to problemami kontaktu elektrycznego.
- Zakładanie, że „grubszy znaczy lepszy”. Większy przekrój nie rozwiązuje wszystkiego, jeśli cała reszta instalacji jest źle zaprojektowana.
- Brak opisu obwodów. Po kilku latach nikt nie pamięta, który przewód zasila łazienkę, a który kuchnię, i zwykła awaria robi się niepotrzebnie czasochłonna.
Jeśli kupujesz mieszkanie z rynku wtórnego, te błędy warto wychwycić jeszcze przed podpisaniem umowy albo przed rozpoczęciem większego remontu. Znacznie łatwiej skorygować instalację na etapie planowania niż po położeniu płytek i malowaniu ścian.
Dokumentacja instalacji, która przydaje się przy remoncie i sprzedaży mieszkania
To jest ten element, który wielu właścicieli pomija, a później bardzo żałuje. Dobra dokumentacja instalacji elektrycznej przydaje się nie tylko elektrykowi, ale też osobie kupującej mieszkanie, zarządcy budynku i każdemu, kto po latach wraca do tematu modernizacji.
- Schemat obwodów z opisem, co zasila dany bezpiecznik.
- Informacja o typach i przekrojach przewodów, zwłaszcza w obwodach kuchni, łazienki i zasilania zewnętrznego.
- Protokół pomiarów, jeśli instalacja była wykonywana lub modernizowana przez uprawnionego elektryka.
- Opis odcinków szczególnych, na przykład przewodów bezhalogenowych, odcinków w ziemi albo fragmentów pozostawionych do późniejszej wymiany.
W realnym obrocie nieruchomościami taki komplet działa na plus. Zwiększa wiarygodność oferty, ułatwia wycenę i zmniejsza ryzyko, że po zakupie ktoś odkryje ukrytą modernizację zrobioną „na skróty”. Ja zawsze wolę wiedzieć wcześniej, co faktycznie siedzi w ścianach, niż dowiadywać się po fakcie przy pierwszym większym obciążeniu instalacji.
Jeżeli mam zostawić jedną praktyczną zasadę, to brzmi ona tak: przewód dobiera się do miejsca, obciążenia i sposobu montażu, a nie odwrotnie. W mieszkaniu najwięcej błędów robi się nie na etapie projektu, tylko wtedy, gdy ktoś kupuje materiał „na oko” i liczy, że wszystko jakoś się dopasuje. Przy instalacji elektrycznej to zwykle najgorsza możliwa strategia.
