W domowej instalacji elektrycznej liczą się trzy rzeczy: dobór właściwej serii, poprawne przygotowanie przewodu i miejsce montażu. Złączki WAGO są wygodne przy wymianie lampy, porządkowaniu puszki czy remoncie mieszkania, ale tylko wtedy, gdy pasują do typu żyły i pracują tam, gdzie powinny. Poniżej pokazuję, jak używać ich bez zgadywania i które błędy najczęściej psują efekt.
Najkrótsza odpowiedź brzmi: dobierz serię do przewodu, odizoluj go na właściwą długość i montuj tylko w przewidzianym miejscu
- 221 wybieram wtedy, gdy łączę różne typy przewodów, także giętkie.
- 2273 sprawdza się w klasycznych puszkach, ale tylko przy przewodach jednodrutowych.
- Przewód trzeba odizolować zgodnie z oznaczeniem na obudowie, zwykle na 11 mm.
- Złączki montuję w puszkach, rozdzielnicach lub obudowach z trwałym mocowaniem, a nie luzem w ścianie.
- Jeśli nie znam historii użycia starej złączki, bezpieczniej jest założyć nową.
Jak dobrać serię złączki do przewodu i zastosowania
Ja zawsze zaczynam od jednego pytania: jaki to jest przewód. To ważniejsze niż sam wygląd złączki, bo jedna seria jest uniwersalna, a inna działa dobrze tylko z przewodami jednodrutowymi. W mieszkaniu, domu albo rozdzielnicy ten wybór decyduje o tym, czy połączenie będzie pewne i wygodne w serwisie.
| Seria | Do jakich przewodów | Zakres i parametry | Gdzie sprawdza się najlepiej |
|---|---|---|---|
| 221 | Wszystkie rodzaje przewodów, także giętkie | Do 6 mm², 450 V, 32 A, odizolowanie zwykle 11 mm | Lampy, AGD, mieszane obwody, naprawy i modernizacje |
| 2273 | Przewody jednodrutowe | 0,5-2,5 mm², 450 V, 24 A, odizolowanie zwykle 11 mm | Puszki instalacyjne, ciasne przestrzenie, klasyczne obwody budynkowe |
| 773 | Przewody jednodrutowe o większym przekroju | 2,5-6 mm², 400 V, 41 A | Większe obciążenia i dłuższe trasy przewodów |
| 243 | Przewody sygnałowe i niskoprądowe | Średnice 0,4-0,8 mm, 100 V, 6 A | Dzwonki, domofony i drobna automatyka |
Najpraktyczniejsza zasada jest prosta: jeśli łączysz przewody mieszane albo elastyczne, bierz serię 221. Jeśli pracujesz wyłącznie na przewodach jednodrutowych i chcesz maksymalnie kompaktowe rozwiązanie, 2273 zwykle wygrywa. W ciasnych puszkach to naprawdę robi różnicę, zwłaszcza przy remoncie starszego mieszkania.
Skoro wybór serii mamy uporządkowany, przechodzę do samego montażu, bo właśnie tam najłatwiej o drobny, ale kosztowny błąd.

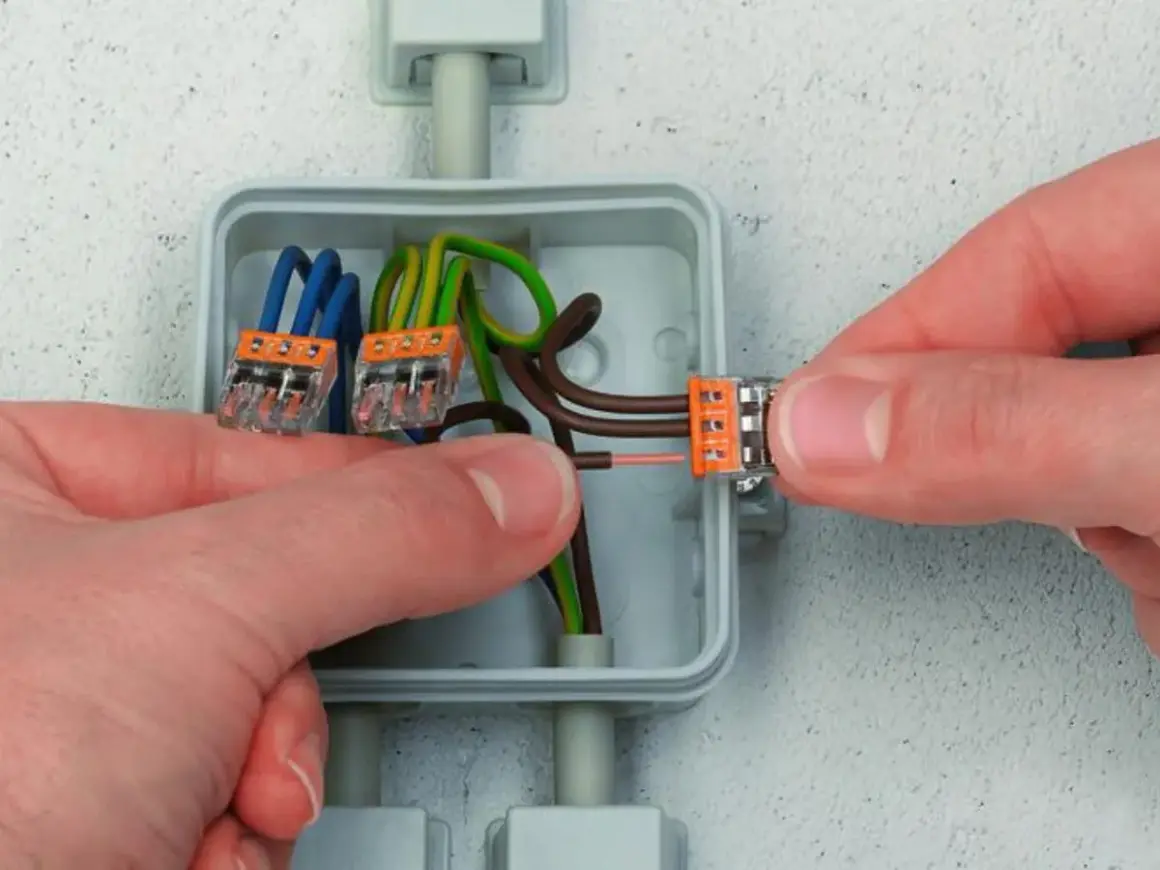

Jak założyć złączkę WAGO krok po kroku
W praktyce cały proces jest krótki, ale musi być dokładny. Ja traktuję go jak prostą sekwencję: odłączenie zasilania, przygotowanie przewodu, wsunięcie żyły do oporu i kontrola, czy wszystko siedzi stabilnie. To nie jest miejsce na pośpiech.
- Wyłącz obwód i upewnij się, że w przewodach nie ma napięcia.
- Przytnij końcówkę przewodu, jeśli jest utleniona, poszarpana albo zbyt krótka.
- Odizoluj żyłę na długość zgodną z oznaczeniem na obudowie, najczęściej 11 mm.
- W serii 221 podnieś dźwignię, wsuwaj przewód do oporu i zamknij dźwignię.
- W serii 2273 wsuwasz przewód jednodrutowy bez użycia narzędzi, aż do oporu.
- Delikatnie pociągnij za przewód, żeby sprawdzić, czy połączenie trzyma.
- Ułóż przewody w puszce tak, aby nie napierały na złączkę i żeby osprzęt dało się zamknąć bez zgniatania żył.
Tu ważny jest jeden szczegół: nie zostawiaj gołej miedzi wystającej poza obudowę i nie wciskaj przewodu na siłę. Dobrze założona złączka ma dawać wrażenie czystego, przewidywalnego połączenia, a przezroczysta obudowa pomaga od razu ocenić, czy żyła weszła do końca. To prowadzi do kolejnej sprawy, czyli miejsca montażu.
Gdzie można je stosować, a gdzie lepiej się zatrzymać
To punkt, który często jest pomijany, a później wychodzą problemy. Złączka może być technicznie poprawna, ale jeśli zamkniesz ją w niewłaściwym miejscu, instalacja przestaje być zgodna z zasadami użytkowania. Ja patrzę na to bardzo praktycznie: połączenie ma być nie tylko pewne, ale też dostępne tam, gdzie tego wymaga eksploatacja.
- montuję je w puszkach instalacyjnych, skrzynkach przyłączeniowych urządzeń i rozdzielnicach,
- w rozdzielnicach stosuję stałe mocowanie albo adapter, żeby złączka nie wisiała luzem,
- w naprawach przewodów po przewierceniu połączenie musi pozostać dostępne do oględzin i pomiarów,
- nie zamykam połączenia pod tynkiem, jeśli ma być niewidoczne i niedostępne,
- nie traktuję złączki jako rozwiązania „na chwilę” poza obudową lub bez trwałego osadzenia.
W nowym mieszkaniu albo po remoncie to zwykle łatwe do ogarnięcia. Więcej uwagi wymaga stara instalacja, gdzie do gry wchodzi wielokrotne użycie złączek, przewody aluminiowe i niepewna historia wcześniejszych prac. I właśnie tam najczęściej robi się najwięcej szkód.
Najczęstsze błędy, które psują połączenie
Jeśli miałbym wskazać kilka powtarzalnych pomyłek, to są one bardzo podobne bez względu na to, czy chodzi o mały remont w mieszkaniu, czy większą modernizację. Najgorsze jest to, że część z nich nie daje objawów od razu, tylko po czasie: przy obciążeniu, grzaniu albo poruszeniu przewodem.
- Zły typ przewodu - 2273 nie jest do przewodów giętkich, a 221 daje tu dużo większą swobodę.
- Zła długość odizolowania - zbyt krótko oznacza słaby styk, zbyt długo zostawia nieosłoniętą miedź.
- Niepełne wsunięcie żyły - przewód musi wejść do oporu, inaczej połączenie wygląda dobrze tylko z daleka.
- Przeładowanie puszki - złączka potrzebuje miejsca, bo przewody nie mogą pracować pod naprężeniem.
- Używanie starej złączki bez oceny stanu - jeśli nie znasz liczby użyć, bezpieczniej wymienić ją na nową.
- Montaż poza przewidzianą obudową - luźne połączenie w ścianie to zły pomysł technicznie i eksploatacyjnie.
W przypadku złączek push-wire dochodzi jeszcze jeden niuans: zbyt częste ponowne wkładanie i wyjmowanie przewodów może zużywać warstwę cynową na elemencie stykowym. To nie dzieje się po jednym demontażu, ale przy serii niepewnych przeróbek ryzyko rośnie. Dlatego przy modernizacji starej instalacji warto myśleć bardziej o wymianie niż o „ratowaniu” tego, co już było używane.
Jeśli instalacja jest starsza, dochodzą jeszcze przewody aluminiowe i kwestia kontakt paste, a wtedy improwizacja naprawdę przestaje być rozsądna. To naturalnie prowadzi do ostatniego praktycznego tematu.
Jak podejść do modernizacji starej instalacji i przewodów aluminiowych
W starszych mieszkaniach, także tych kupowanych po latach, temat złączek nie kończy się na samym „wejdzie albo nie wejdzie”. Ja zwracam uwagę na historię instalacji, bo przy modernizacji liczy się nie tylko nowy przewód, ale też to, co zostało po poprzednich przeróbkach.
- Jeśli nie wiem, ile razy dana złączka była użyta, zakładam, że trzeba ją wymienić.
- W modernizacjach wykonywanych przez inną ekipę nie opieram się na domysłach co do stanu styków.
- Przy przewodach aluminiowych nie wybieram złączki „na oko”, tylko sprawdzam, czy dana seria jest do tego dopuszczona.
- Do aluminium stosuje się odpowiednie serie i pastę stykową, a nie zwykłą uniwersalną złączkę do miedzi.
- Przy aluminium trzeba pamiętać o niższych prądach znamionowych niż w typowej instalacji miedzianej.
To ważne zwłaszcza w starszych blokach i kamienicach, gdzie remont zaczyna się od wymiany osprzętu, a kończy na odkrywaniu przewodów z innej epoki. W takich warunkach bezpieczniej jest trzymać się producenta, niż zakładać, że „skoro pasuje mechanicznie, to będzie dobrze”.
Co sprawdzam przed zamknięciem puszki i oddaniem obwodu do użytku
Przed zamknięciem puszki robię szybki przegląd, bo to najlepszy moment, żeby wyłapać błąd bez późniejszego rozkuwania ściany. Z mojego doświadczenia właśnie ta krótka kontrola oszczędza najwięcej czasu.
- Czy każdy przewód jest wsunięty do końca i nic nie wystaje poza obudowę.
- Czy typ złączki odpowiada typowi żyły i przekrojowi przewodu.
- Czy puszka ma dość miejsca na ułożenie przewodów bez ścisku.
- Czy połączenie jest dostępne tam, gdzie wymaga tego eksploatacja lub naprawa.
- Czy po włączeniu obwodu nie ma oznak grzania, luzu albo niepewnego kontaktu.
Jeśli te punkty są spełnione, złączki WAGO są po prostu szybkim i bardzo porządnym sposobem na łączenie przewodów w mieszkaniu, domu albo rozdzielnicy. Ja traktuję je jako narzędzie do porządnej, przewidywalnej instalacji, a nie jako uniwersalny zamiennik wszystkiego. I właśnie taka dyscyplina montażu daje najlepszy efekt.
