Dobór zabezpieczenia dla obwodu gniazdowego nie polega na zgadywaniu „mocniejszej” liczby. W praktyce pytanie, jaki bezpiecznik do gniazdek, sprowadza się do trzech rzeczy: przekroju przewodów, rodzaju obciążenia i tego, czy instalacja ma dodatkową ochronę różnicowoprądową. W mieszkaniu najczęściej spotyka się układ oparty o wyłącznik B16 i przewód Cu 2,5 mm², ale są ważne wyjątki, zwłaszcza w starszych lokalach i przy urządzeniach o dużym rozruchu.
W typowym mieszkaniu najczęściej chodzi o B16 z RCD 30 mA
- B16 to najczęstszy wybór dla zwykłych obwodów gniazdowych w nowej lub dobrze zmodernizowanej instalacji.
- B10 bywa właściwy dla starszych lub słabszych obwodów, ale nie należy go podnosić „na oko”.
- C16 nie jest uniwersalnym zamiennikiem B16, bo toleruje większy prąd rozruchowy i wymaga sprawdzenia instalacji.
- RCD 30 mA nie zastępuje bezpiecznika nadprądowego, ale bardzo mocno podnosi poziom ochrony przy gniazdach.
- W kuchni, łazience i garażu lepiej dzielić odbiory na osobne obwody niż liczyć na jeden „silniejszy” wyłącznik.
- Jeśli instalacja jest stara, aluminiowa albo nieopisania w rozdzielnicy, decyzję powinien potwierdzić elektryk po pomiarach.
Najczęściej wygrywa B16, ale to nie jest uniwersalna odpowiedź
Najprostsza odpowiedź brzmi: w większości mieszkań i domów obwód gniazd wtykowych zabezpiecza się wyłącznikiem nadprądowym B16. To daje 16 A, czyli około 3680 W przy napięciu 230 V. W praktyce ta wartość jest limitem, nie zachętą do stałego obciążania wszystkiego naraz.
Ja patrzę na to tak: bezpiecznik ma chronić przewód i instalację, a nie „dodawać mocy” do gniazdka. Jeśli ktoś wymienia zabezpieczenie tylko po to, żeby przestało wybijać, bez sprawdzenia przewodów i całego obwodu, ryzykuje przegrzewanie instalacji. To właśnie dlatego samo „większe A” nie jest automatycznie lepszym rozwiązaniem.
W praktyce warto też rozróżnić język potoczny od technicznego. W rozmowie mówi się „bezpiecznik”, ale w rozdzielnicy najczęściej chodzi o wyłącznik nadprądowy, a nie klasyczny topik. Ta różnica ma znaczenie, bo od typu aparatu zależy sposób działania i dobór do konkretnego obwodu. Żeby to dobrze ocenić, trzeba spojrzeć na parametry instalacji, nie tylko na napis na dźwigni.
Od czego naprawdę zależy dobór zabezpieczenia
Ja zaczynam od czterech parametrów: przewodu, obciążenia, długości obwodu i warunków ułożenia. Dopiero potem dobieram prąd znamionowy zabezpieczenia. To dlatego dwa mieszkania o podobnym metrażu mogą wymagać zupełnie innych rozwiązań.
- Przekrój przewodu - dla gniazd najczęściej spotyka się miedź 2,5 mm², ale w starszych lokalach nadal trafiają się obwody 1,5 mm² albo aluminium.
- Długość trasy - im dłuższy obwód, tym większy spadek napięcia i większa wrażliwość na grzanie.
- Rodzaj odbiorników - czajnik, mikrofalówka i odkurzacz obciążają instalację inaczej niż ładowarka, router czy lampka.
- Sposób ułożenia przewodów - kabel prowadzony w ociepleniu, w wiązce albo w ciepłej ścianie oddaje ciepło gorzej.
- Impedancja pętli zwarcia - to opór całej drogi prądu zwarciowego; jeśli jest zbyt duży, zabezpieczenie może nie zadziałać wystarczająco szybko.
Tu jest ważna rzecz, którą często pomija się przy remontach: zabezpieczenie chroni kabel, a nie sam sprzęt. Nawet jeśli urządzenie „działa”, nie oznacza to jeszcze, że instalacja pracuje bezpiecznie. Gdy ktoś chce po prostu podnieść amperaż, bez analizy przewodów i pomiarów, ryzyko rośnie szybciej niż komfort użytkowania. Z tego wynika naturalne pytanie, kiedy wybrać B10, a kiedy B16 albo C16.
B10, B16 i C16 nie są zamienne
Najbardziej praktyczne jest porównanie tych trzech wariantów wprost. Charakterystyka B jest bardziej czuła na krótkie wzrosty prądu, a C pozwala na większy prąd rozruchowy. To oznacza, że C16 nie jest „lepszym B16”, tylko innym narzędziem do innych warunków.
| Wariant | Co oznacza w praktyce | Gdzie ma sens | Kiedy lepiej go nie wybierać |
|---|---|---|---|
| B10 | 10 A, charakterystyka B; stosunkowo szybka reakcja przy przeciążeniu i zwarciu | Starsze obwody, mniejsze obciążenie, często tam, gdzie przewód ma 1,5 mm² | Nie jako sposób na „podniesienie mocy” bez sprawdzenia instalacji |
| B16 | 16 A, charakterystyka B; standardowy wybór dla typowych gniazd domowych | Obwody gniazdowe w mieszkaniu, zwykle z Cu 2,5 mm² | Nie do maskowania problemu z przeciążeniem albo słabymi połączeniami |
| C16 | 16 A, charakterystyka C; lepiej znosi chwilowy prąd rozruchowy | Wybrane obwody z silnikami, sprężarkami albo urządzeniami o większym rozruchu | Nie jako domyślna zamiana B16 w zwykłych gniazdkach |
Przy obwodach gniazdowych najczęściej wygrywa B16, ale C16 bywa sensowne w garażu, warsztacie albo przy sprzęcie, który ma wyraźny rozruch. Jeśli jednak B16 wybija przy kuchennych urządzeniach, bardzo często problemem jest zbyt mało wydzielonych obwodów, a nie sama „słabość” zabezpieczenia. I właśnie tu dochodzimy do tego, jak czytać rozdzielnicę, zamiast zgadywać po samym numerze.

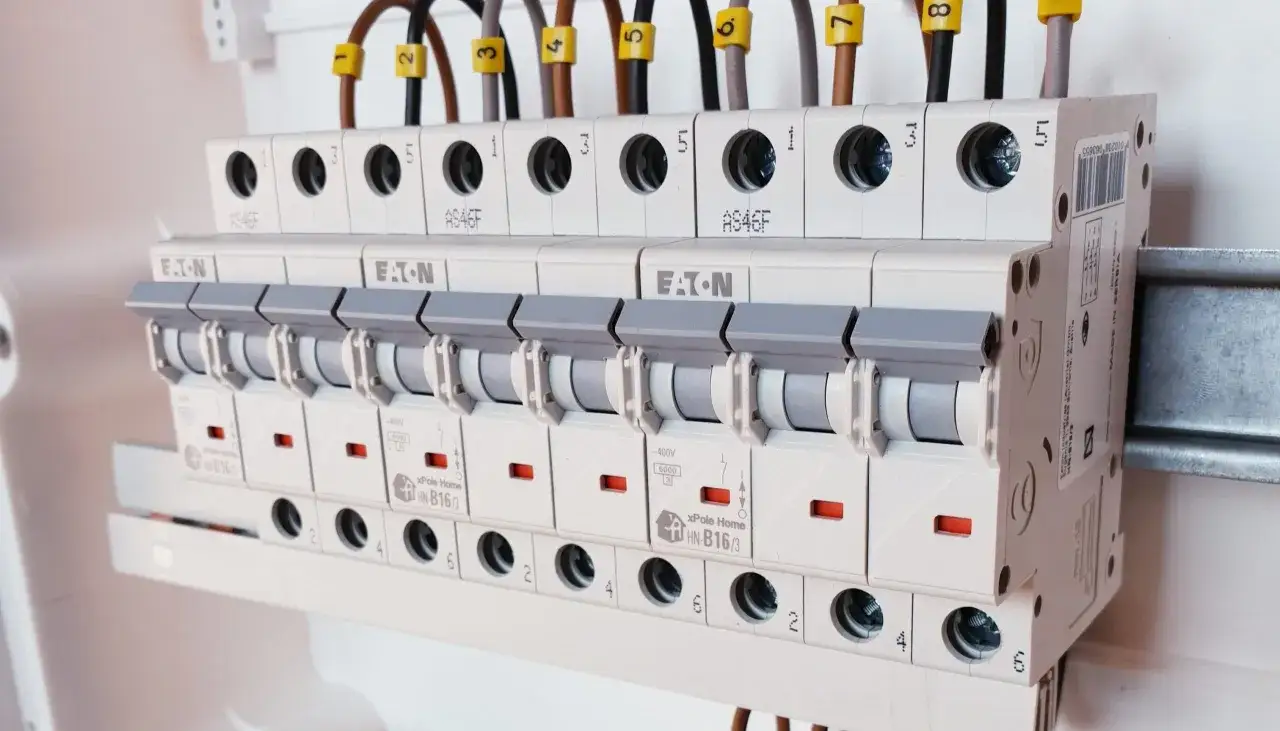

Jak czytać oznaczenia w rozdzielnicy
Gdy otwieram rozdzielnicę, nie patrzę tylko na to, czy jest „16”. Szukam całego opisu: charakterystyki, czułości RCD i tego, do jakiego pomieszczenia prowadzi dany obwód. Dobrze opisana rozdzielnica oszczędza czas i zmniejsza ryzyko przypadkowego wyłączenia czegoś ważnego.
- B16 lub C16 - litera mówi o charakterystyce zadziałania, liczba o prądzie znamionowym.
- 30 mA - czułość wyłącznika różnicowoprądowego, ważna dla ochrony przeciwporażeniowej.
- 1P+N albo 2P - liczba torów, czyli jak aparat odłącza obwód.
- Opis obwodu - „gniazda pokój”, „kuchnia blaty”, „łazienka” lub podobne oznaczenie.
- Przycisk test na RCD - jeśli nie działa, to sygnał do sprawdzenia aparatu, a nie drobiazg do zignorowania.
Jeśli rozdzielnica nie jest opisana, nie zgaduję na ślepo. W praktyce lepiej zrobić zdjęcie oznaczeń, sprawdzić dokumentację mieszkania i wezwać elektryka, niż wyłączać obwód metodą prób i błędów. To szczególnie ważne w lokalach po kilku modernizacjach, gdzie jeden aparat potrafi zasilać zaskakująco dużo punktów. A skoro mowa o bezpieczeństwie, trzeba odróżnić wyłącznik nadprądowy od różnicówki.
Różnicówka 30 mA ma znaczenie większe, niż się wydaje
Wyłącznik nadprądowy i RCD to dwa różne urządzenia. Pierwsze chroni przed przeciążeniem i zwarciem, drugie reaguje na prąd upływu, czyli sytuację, w której część energii „ucieka” poza normalny obwód. Dla gniazd w mieszkaniu to ważne rozróżnienie, bo samo B16 nie zastępuje ochrony przeciwporażeniowej.
| Aparat | Co robi | Czego nie zastępuje | Gdzie ma sens |
|---|---|---|---|
| Wyłącznik nadprądowy | Odłącza przy przeciążeniu i zwarciu | Nie chroni bezpośrednio przed porażeniem | Każdy obwód gniazdowy |
| RCD 30 mA | Reaguje na prąd upływu i poprawia ochronę ludzi | Nie zastępuje ochrony nadprądowej | Obwody gniazd, szczególnie łazienka, kuchnia i zewnętrzne punkty |
| RCBO | Łączy oba zadania w jednym module | Nie zastępuje poprawnego projektu instalacji | Gdy chcesz oddzielić każdy obwód i ułatwić diagnostykę |
W nowej lub modernizowanej instalacji domowej najczęściej stawiam na RCD typu A, bo współczesne urządzenia mają elektronikę, prostowniki i zasilacze impulsowe. Typ F i B zostawiam dla sprzętu specjalnego albo tam, gdzie wymaga tego producent. To nie jest detal marketingowy, tylko realna różnica w działaniu przy urządzeniach, które „nie lubią” zwykłej ochrony AC. Kiedy RCD działa poprawnie, kolejnym pytaniem jest już nie „czy”, tylko „gdzie szczególnie jest potrzebny”.
Stare przewody, kuchnia i łazienka wymagają ostrożności
W kuchni najłatwiej o przeciążenie. Czajnik 2000 W, mikrofalówka 1200 W i toster 1000 W razem dają już około 4200 W, czyli więcej niż obwód 16 A przy 230 V jest w stanie utrzymać w teorii. Dlatego ja rozdzielam kuchenne gniazda na kilka obwodów, zamiast liczyć, że jeden bezpiecznik „wytrzyma”.
- Łazienka - tu nie oszczędzam na RCD 30 mA, a osprzęt musi mieć właściwy stopień ochrony IP.
- Stare mieszkanie - aluminium, układ TN-C i zużyte puszki oznaczają, że sama wymiana aparatu w rozdzielnicy nie rozwiąże problemu.
- Garaż i warsztat - elektronarzędzia, sprężarki i odkurzacze warsztatowe mają większy rozruch, więc czasem potrzebują osobnego obwodu.
W starszych lokalach bardzo częsty błąd polega na tym, że ktoś widzi gniazdko i zakłada, że wystarczy „mocniejszy” wyłącznik. Tymczasem przy aluminiowych przewodach albo mocno wyeksploatowanej instalacji problemem bywa stan przewodów, złącz i puszek, a nie sam prąd znamionowy. W takiej sytuacji nowe zabezpieczenie bez remontu instalacji daje tylko iluzję poprawy. To prowadzi prosto do najczęstszych pomyłek.
Najczęstsze błędy, które prowadzą do kłopotów
W praktyce widzę kilka powtarzalnych błędów. Każdy z nich może sprawić, że instalacja będzie działała „do czasu”, ale niekoniecznie bezpiecznie.
- Podnoszenie amperażu bez sprawdzenia przewodu - jeśli kabel nie jest do tego przygotowany, rośnie ryzyko przegrzania.
- Wymiana B10 na B16 tylko dlatego, że „wybija” - to nie naprawia przyczyny, tylko przesuwa problem dalej.
- Łączenie zbyt wielu odbiorników w jednym obwodzie - kuchenne sprzęty potrafią przekroczyć możliwości 16 A szybciej, niż się wydaje.
- Ignorowanie grzejących się gniazd lub zacisków - ciepło, przebarwienia i zapach plastiku to sygnały alarmowe.
- Traktowanie C16 jako „antywybijacza” - przy zwykłych gniazdach to częsty skrót myślowy, który kończy się źle.
- Brak pomiarów po modernizacji - ciągłość PE, izolacja, impedancja pętli zwarcia i test RCD nie są formalnością.
Ja mam jedną zasadę: jeśli zabezpieczenie zaczyna zadziałać częściej niż powinno, to traktuję je jak komunikat z instalacji, a nie jak wadę aparatu. Bardzo często urządzenie robi dokładnie to, do czego zostało stworzone, tylko obwód jest źle podzielony albo zużyty. Z tego wynika ostatnia, praktyczna rzecz, która przydaje się przy odbiorze mieszkania lub planowaniu remontu.
Co jeszcze sprawdzić, zanim uznasz instalację za bezpieczną
Przy oglądaniu mieszkania albo planowaniu remontu sprawdzam trzy rzeczy: opis rozdzielnicy, rodzaj przewodów i obecność RCD 30 mA na obwodach gniazdowych. To prosty test, ale bardzo szybko pokazuje, czy instalacja jest współczesna i sensownie zaprojektowana, czy tylko „jakoś działa”.
Jeśli mam dać jedną praktyczną zasadę, z której korzystam najczęściej, brzmi ona tak: B16 + Cu 2,5 mm² + RCD 30 mA to najczęstszy układ dla zwykłych gniazd w nowej lub dobrze zmodernizowanej instalacji. Wszystko poza tym wymaga już weryfikacji na miejscu, bo o bezpieczeństwie decyduje nie sam napis na aparacie, ale cały układ instalacji. Właśnie taki porządek myślenia pozwala uniknąć błędów, które w mieszkaniu wychodzą zwykle dopiero wtedy, gdy jest już za późno.
