Połączenie równoległe to podstawa większości instalacji w mieszkaniu i domu: dzięki niemu odbiorniki pracują niezależnie, a awaria jednej lampy nie wyłącza całego pomieszczenia. Poniżej wyjaśniam, jak działa taki układ, gdzie ma sens w praktyce, jak zachowują się napięcie, prąd i opór oraz na co uważać przy remoncie albo oglądaniu lokalu przed zakupem. To wiedza, która przydaje się nie tylko w teorii, ale też przy ocenie jakości instalacji elektrycznej.
Najważniejsze rzeczy, które warto zapamiętać
- W układzie równoległym każdy odbiornik jest podłączony do tych samych dwóch punktów, więc ma to samo napięcie.
- Prąd rozdziela się na gałęzie, a jego suma wraca przewodem zasilającym.
- W domach i mieszkaniach taki sposób łączenia daje niezależność lamp, gniazd i innych odbiorników.
- Jeśli jedna gałąź ulegnie awarii, pozostałe zwykle nadal działają.
- Przy oglądaniu mieszkania warto sprawdzić stan puszek, rozdzielnicy i podział obwodów.
Jak działa połączenie równoległe w obwodzie
W najprostszych słowach: każdy odbiornik ma własną drogę do źródła zasilania, ale wszystkie te drogi kończą się na tych samych dwóch punktach. W elektrotechnice taki punkt nazywa się węzłem - to miejsce, w którym łączą się przewody. Z kolei gałąź to osobna ścieżka przepływu prądu między tymi węzłami.
To właśnie dlatego połączenie równoległe jest tak wygodne. Jeżeli podłączysz dwie lampy do tych samych zacisków, obie otrzymują to samo napięcie, ale nie „przepychają” prądu przez siebie nawzajem. Jedna może działać, druga może być wyłączona albo uszkodzona, a reszta układu nadal pracuje.
W praktyce ta zasada brzmi technicznie, ale efekt jest bardzo codzienny: w domu chcesz niezależności, a nie łańcucha zależności. Ta cecha od razu pokazuje, dlaczego układ równoległy tak dobrze pasuje do instalacji mieszkaniowych.

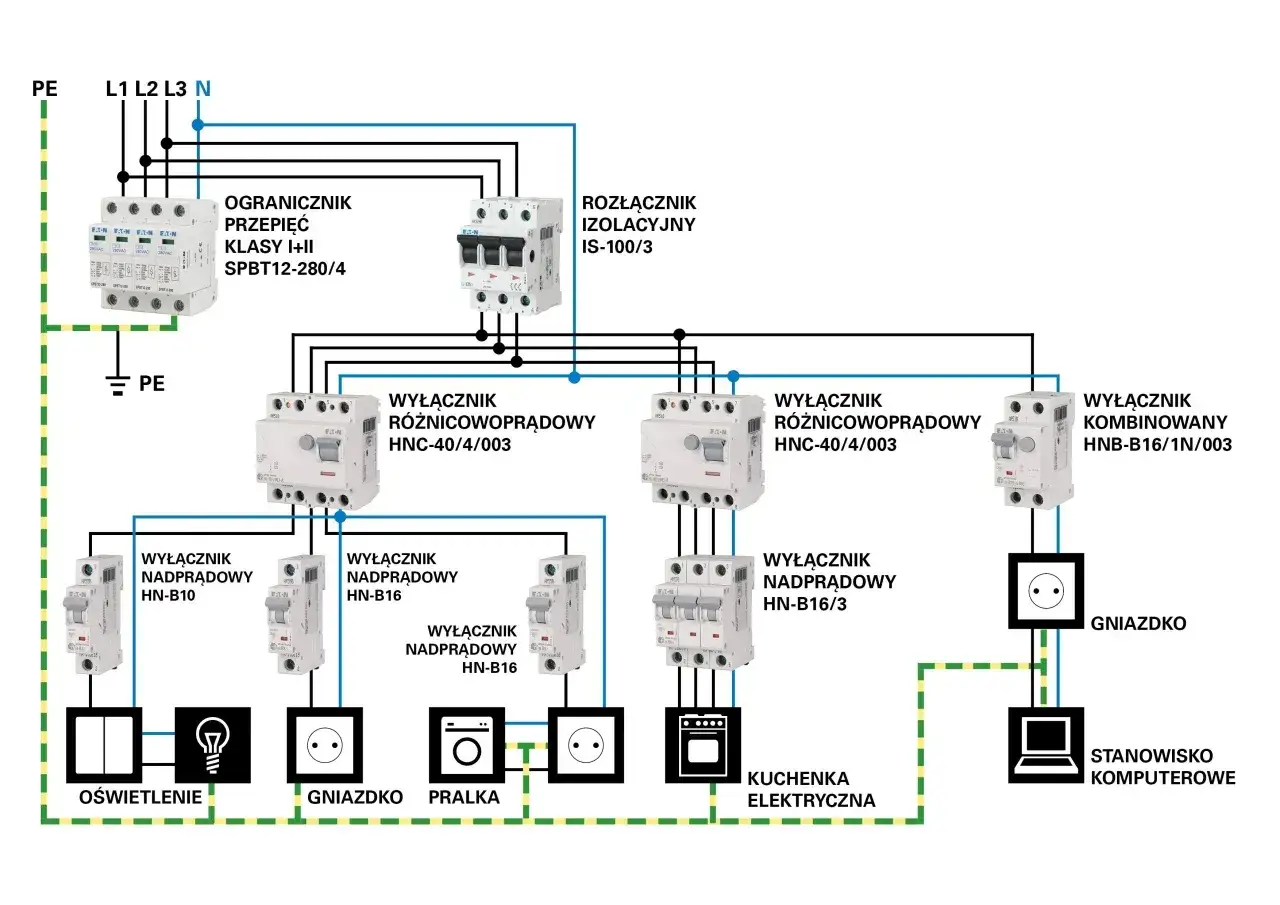

Gdzie w domu i mieszkaniu widać go najlepiej
W instalacjach domowych taki układ nie jest wyjątkiem, tylko standardem. Ja najczęściej tłumaczę to tak: w mieszkaniu nie chcesz, żeby wyłączenie jednego odbiornika gasiło wszystko dookoła. Dlatego równolegle podłącza się m.in. oświetlenie, gniazda wtykowe i wiele urządzeń pracujących w oddzielnych punktach instalacji.
| Miejsce | Dlaczego układ równoległy jest praktyczny | Co zauważysz w użyciu |
|---|---|---|
| Oświetlenie pokoju | Każda oprawa dostaje pełne napięcie i działa niezależnie od pozostałych | Jedna przepalona żarówka nie gasi całej strefy |
| Gniazda w salonie lub kuchni | Każde urządzenie pobiera prąd zgodnie z własnym zapotrzebowaniem | Czajnik, ładowarka i lampka mogą pracować równocześnie |
| Obwody poszczególnych pomieszczeń | Awaria jednego obwodu nie musi odcinać całego mieszkania | Po zadziałaniu zabezpieczenia tracisz tylko część instalacji |
To właśnie dlatego dobrze zaprojektowana instalacja nie przypomina jednego długiego łańcucha, tylko sieć oddzielnych, kontrolowanych gałęzi. Jeśli oglądasz mieszkanie, taki podział od razu mówi sporo o jakości instalacji i o tym, czy ktoś myślał o wygodzie użytkowania. A żeby zrozumieć, czemu to działa tak stabilnie, trzeba spojrzeć na napięcie, prąd i opór.
Co dzieje się z napięciem, prądem i oporem
W układzie równoległym napięcie na wszystkich gałęziach jest takie samo. Jeśli źródło daje 230 V, to każdy odbiornik podłączony równolegle również „widzi” 230 V. To ważne, bo większość urządzeń domowych jest projektowana właśnie na takie warunki pracy.
Prąd zachowuje się inaczej: dzieli się między gałęzie, a jego suma wraca do źródła przewodem zasilającym. Im więcej odbiorników dołożysz, tym większy będzie całkowity prąd. W praktyce oznacza to większe obciążenie przewodów i zabezpieczeń.
Opór zastępczy układu równoległego maleje wraz z dokładaniem kolejnych gałęzi. Zapisuje się to wzorem: 1/Rz = 1/R1 + 1/R2 + .... To nie jest tylko szkolna formułka - ona tłumaczy, dlaczego do jednego obwodu nie można bezmyślnie dokładać coraz więcej odbiorników.
Prosty przykład dobrze to pokazuje. Jeśli dwie identyczne gałęzie mają po 100 Ω, ich opór zastępczy wyniesie 50 Ω. Przy napięciu 230 V każda gałąź pobierze 2,3 A, a cały układ 4,6 A. Dla instalacji domowej to ważna informacja, bo prąd w przewodzie zasilającym sumuje się, nawet jeśli pojedyncze urządzenia wydają się niewielkie.
Wniosek jest prosty: równoległe łączenie odbiorników daje wygodę, ale wymaga świadomego doboru zabezpieczeń i przewodów. To prowadzi już bezpośrednio do porównania z układem szeregowym.
Czym różni się od połączenia szeregowego
Największa różnica jest praktyczna, nie teoretyczna. W układzie szeregowym wszystkie elementy są ustawione jeden za drugim, więc przerwa w jednym miejscu potrafi zatrzymać cały obwód. W układzie równoległym każdy odbiornik działa osobno, a to w instalacji mieszkaniowej ma ogromne znaczenie.
| Cecha | Układ równoległy | Układ szeregowy |
|---|---|---|
| Napięcie | Takie samo na każdej gałęzi | Dzieli się między elementy |
| Awaria jednego odbiornika | Pozostałe zwykle działają dalej | Często przerywa pracę całego obwodu |
| Zastosowanie w domu | Standard dla lamp, gniazd i wielu urządzeń | Rzadkie, raczej w prostych układach technicznych |
| Obciążenie przewodu | Sumuje prądy wszystkich gałęzi | Ten sam prąd płynie przez wszystkie elementy |
W mieszkaniu układ szeregowy ma ograniczone zastosowanie, bo jest mało wygodny i zbyt wrażliwy na usterki. W praktyce przydaje się raczej w prostych układach technicznych niż w codziennym zasilaniu lamp czy gniazd. To właśnie ta różnica decyduje o tym, że instalacje domowe projektuje się niemal zawsze jako układy równoległe, z wydzielonymi obwodami i jasnym podziałem funkcji.
Najczęstsze błędy przy wykonywaniu i ocenie instalacji
Najwięcej problemów widzę wtedy, gdy ktoś traktuje instalację jak zbiór przypadkowych połączeń, a nie uporządkowany układ. Samo to, że „prąd dochodzi”, nie oznacza jeszcze, że wszystko jest wykonane poprawnie. W praktyce błędy wychodzą dopiero pod obciążeniem, po czasie albo podczas awarii.
- Mylenie rozgałęzienia z poprawnym połączeniem - przewody muszą być łączone w sposób przewidziany dla instalacji, a nie przypadkowo skręcone.
- Przeciążanie jednego obwodu - zbyt wiele odbiorników pod jednym zabezpieczeniem zwiększa ryzyko wyłączeń i nagrzewania przewodów.
- Luźne złącza - słaby styk powoduje grzanie, spadki napięcia i sporadyczne zaniki zasilania.
- Brak logicznego podziału obwodów - gdy wszystko jest podłączone „do jednego worka”, awaria w jednym miejscu robi duży bałagan.
- Ocenianie instalacji wyłącznie po działaniu lamp - to za mało; ważne są też stan rozdzielnicy, puszek i zabezpieczeń.
Jeśli ktoś planuje remont na własną rękę, najbardziej zdradliwy błąd polega na tym, że liczy liczbę punktów świetlnych, ale nie sprawdza obciążenia całego obwodu. Ja zawsze patrzę szerzej: nie tylko co działa, ale też jakim kosztem dla instalacji to działa. I właśnie to podejście jest najbardziej praktyczne przy zakupie lub odbiorze mieszkania.
Co sprawdzić przed zakupem albo remontem mieszkania
Jeżeli oglądasz lokal z myślą o kupnie albo planujesz większy remont, instalacja elektryczna powinna być jednym z pierwszych tematów do sprawdzenia. Nie trzeba od razu rozkuwać ścian, żeby zauważyć sygnały ostrzegawcze. Wystarczy kilka prostych obserwacji i zdrowy sceptycyzm.
- Sprawdź, czy po wyłączeniu jednego zabezpieczenia gaśnie tylko część mieszkania, a nie cały lokal.
- Zwróć uwagę, czy rozdzielnica jest opisana w czytelny sposób i czy opisy mają sens.
- Oceń, czy gniazda i włączniki działają stabilnie, bez iskrzenia, trzasków i nagrzewania.
- Obejrzyj puszki i widoczne fragmenty instalacji pod kątem śladów przeróbek, przypaleń albo prowizorycznych połączeń.
- Jeśli instalacja jest stara, zaplanuj przegląd przez elektryka przed większym remontem lub podpisaniem umowy.
W praktyce dobrze wykonane połączenie równoległe daje wygodę, bezpieczeństwo i przewidywalność. W mieszkaniu to nie detal techniczny, tylko fundament codziennego komfortu: światło działa niezależnie, gniazda obsługują różne urządzenia, a jedna usterka nie wywraca całej instalacji. Jeśli mam wskazać jedną rzecz do zapamiętania, powiedziałbym tak: w domu warto myśleć nie o tym, czy prąd płynie, ale czy płynie rozsądnie, niezależnie i pod kontrolą.
