W praktyce zaczynam od prostego pytania: czy w ścianie mam instalację cyfrową, czy analogową. To właśnie od tego zależy, jak podłączyć domofon w bloku 2 przewodowy bez zgadywania, a przy okazji uniknąć problemów z wywołaniem, rozmową i otwieraniem drzwi. Poniżej pokazuję najprostszy sposób sprawdzenia instalacji, sam montaż i błędy, które najczęściej psują efekt.
Najkrótsza droga do poprawnego podłączenia unifonu
- Najpierw ustal, czy instalacja w mieszkaniu jest cyfrowa, czy analogowa.
- Nie kieruj się kolorami przewodów, tylko oznaczeniami zacisków i zdjęciem starego podłączenia.
- W systemie cyfrowym zwykle trzeba podłączyć przewody do zacisków +/− lub BUS i ustawić adres mieszkania.
- W prostym 2-żyłowym analogowym najważniejsze jest zgodne przypięcie obu żył do odpowiednich punktów.
- Po montażu sprawdź wywołanie, rozmowę i otwieranie drzwi, zanim uznasz pracę za zakończoną.
Najpierw rozpoznaj system, bo od tego zależy wszystko

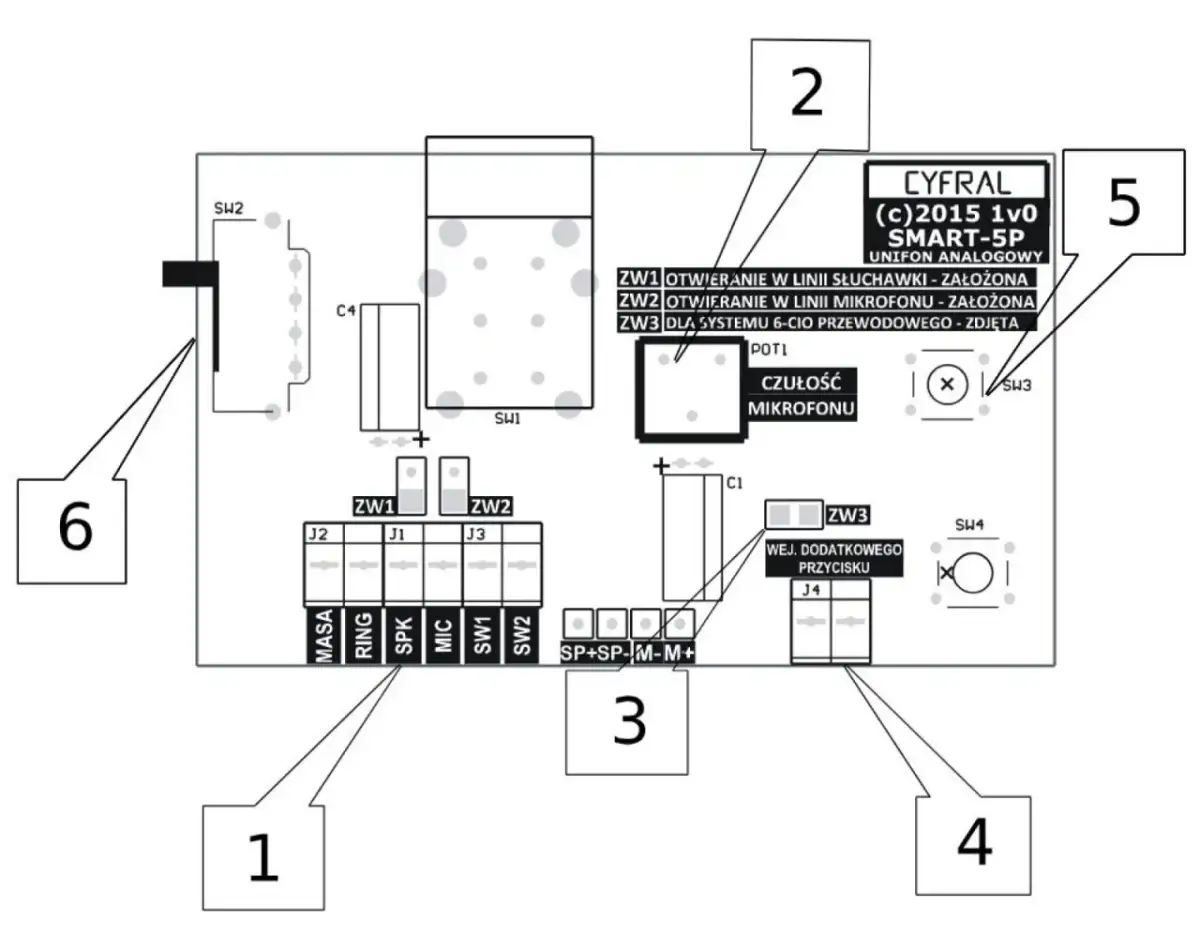

Ja zawsze zaczynam od zdjęcia starego unifonu i sprawdzenia oznaczeń na płytce. W blokach te same dwa przewody mogą oznaczać zupełnie różne rzeczy: w jednym mieszkaniu wystarczy para żył podłączona do odpowiednich zacisków, a w innym trzeba jeszcze ustawić numer lokalu zworkami albo przełącznikiem DIP.
Najprostsza zasada jest taka: jeśli stary aparat działał, potraktuj go jako wzór. Jeśli nie działał albo został wymieniony dawno temu, zrób zdjęcie przewodów, zapisz oznaczenia i dopiero wtedy odłączaj instalację.
| Cecha | System cyfrowy 2-żyłowy | System analogowy 2-żyłowy |
|---|---|---|
| Liczba przewodów | 2 | 2 |
| Typowe oznaczenia | +/−, BUS, L+/L−, czasem 1/2 | zależne od modelu, zwykle para zacisków linii |
| Ustawienie lokalu | zworki, przełącznik DIP albo panel konfiguracyjny | zwykle nie wymaga adresowania, ale zależy od urządzenia |
| Gdzie spotykany najczęściej | nowsze i modernizowane bloki | starsze, prostsze instalacje |
| Najważniejsza zasada | zgodność z centralą i polaryzacją | zgodność z konkretnym schematem unifonu |
Największy błąd to zakładanie, że dwa przewody zawsze podłącza się tak samo. W praktyce liczy się zgodność z konkretnym modelem unifonu i centralą w budynku, a nie sam fakt, że w puszce są tylko dwie żyły.
Gdy już wiesz, z czym pracujesz, można przejść do samego montażu bez zgadywania.
Jak podłączyć dwa przewody krok po kroku

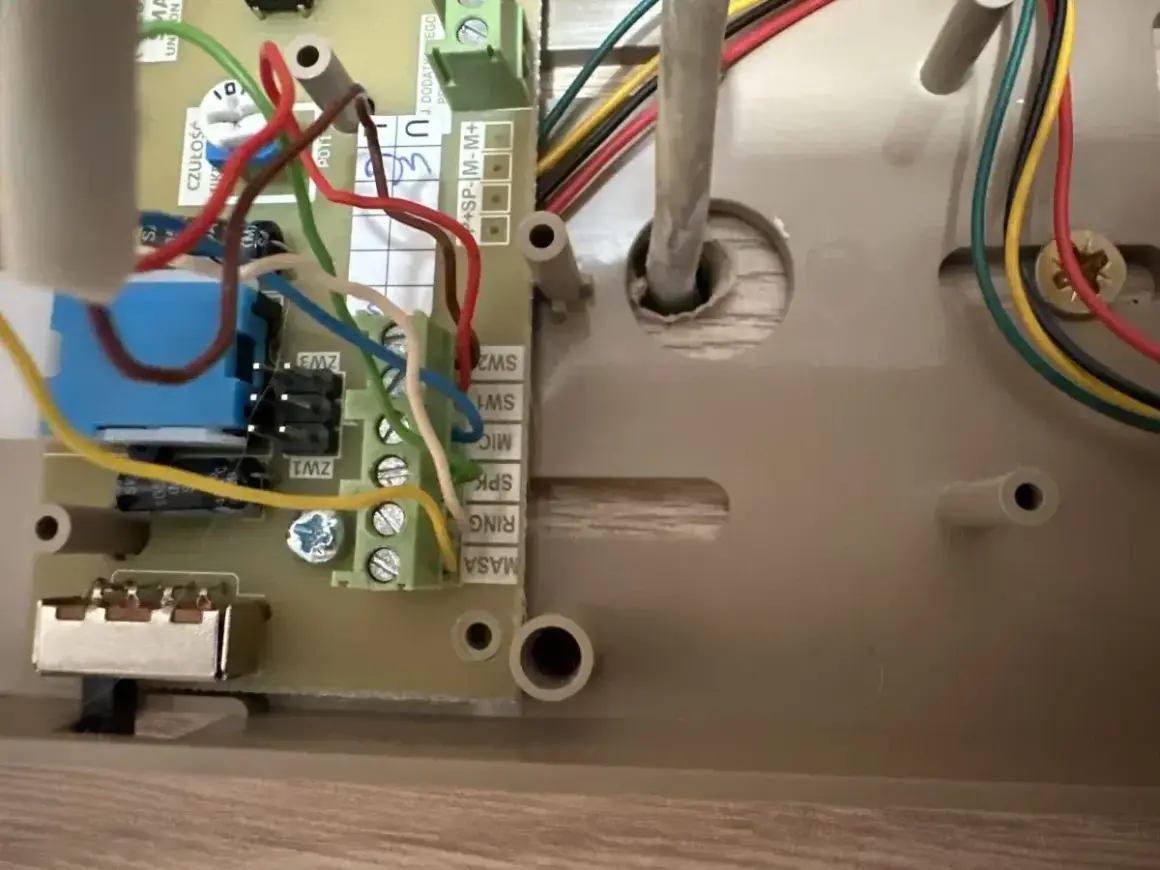

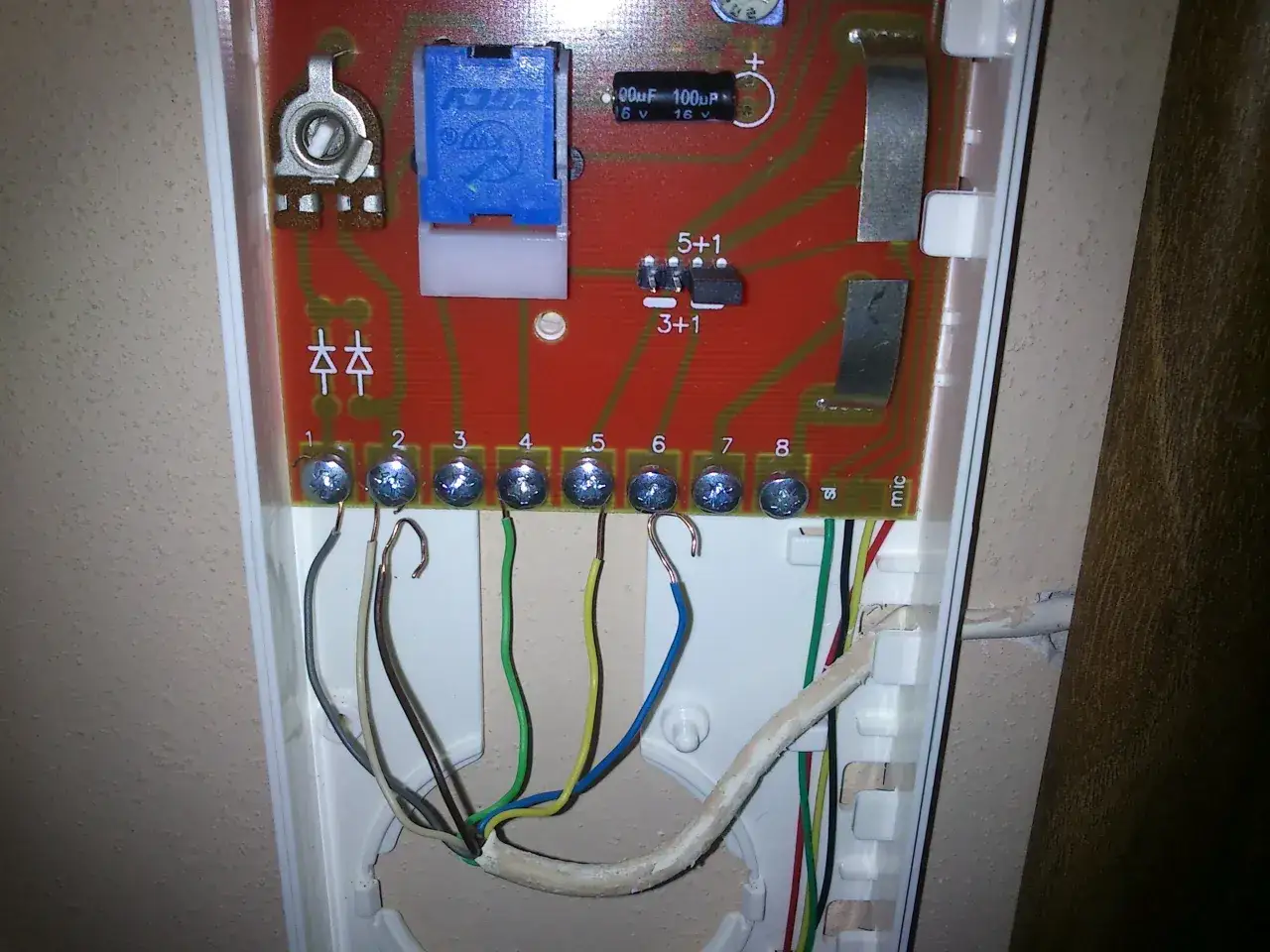

Najwygodniej robi się to przy otwartym starym unifonie, zanim odłączysz przewody. Ja lubię najpierw wziąć telefon i zrobić dwa zdjęcia: jedno z ogólnym układem kabli, drugie z samymi zaciskami. To oszczędza czas, gdy później trzeba wrócić do punktu wyjścia.
- Odłącz zasilanie domofonu, jeśli masz dostęp do bezpiecznika lub zasilacza. Jeśli instalacja jest wspólna dla całego budynku i nie wiesz, który obwód odpowiada za domofon, nie działaj na ślepo.
- Otwórz stary unifon i zapisz, gdzie były podpięte przewody. Kolory bywają mylące, bo ktoś mógł wcześniej robić naprawę po swojemu.
- Porównaj oznaczenia na nowym aparacie. Szukaj opisów typu +/−, L+/L−, BUS, czasem też numerów zacisków 1 i 2.
- W cyfrowym 2-żyłowym podłącz przewody dokładnie tak, jak wskazuje producent. Tu polaryzacja ma znaczenie częściej niż w starszych instalacjach.
- Jeśli nowy unifon wymaga adresu, ustaw numer mieszkania zworkami, mikroswitchem albo pokrętłem. W wielu modelach spotyka się zakres od 1 do 255, ale zawsze liczy się instrukcja konkretnego urządzenia.
- Przed zamknięciem obudowy sprawdź, czy przewody siedzą pewnie i nie dotykają sąsiednich styków.
W systemie analogowym 2-żyłowym montaż bywa prostszy, ale i tu nie warto przyspieszać pracy. Dwie żyły trzeba wpiąć w odpowiednie miejsca zgodnie z modelem, a nie tylko „na oko”.
Jeśli po podłączeniu unifon nadal milczy, nie od razu zakładaj awarię centrali. Często problemem jest jedna źle dokręcona żyła albo brak ustawionego adresu mieszkania.
Najczęstsze błędy, które psują dzwonek albo rozmowę
W blokach najwięcej problemów bierze się z drobiazgów, nie z samej instalacji. Z mojego doświadczenia wynika, że większość usterek po wymianie unifonu to zamienione przewody, luźny zacisk, zły adres albo niezgodny model, a nie „zepsuty domofon”.
| Objaw | Najbardziej prawdopodobna przyczyna | Co robię najpierw |
|---|---|---|
| Domofon nie dzwoni | zły adres lokalu, źle podłączona para przewodów lub wyciszony sygnał w unifonie | sprawdzam zworki, polaryzację i zaciski |
| Słychać tylko jedną stronę rozmowy | luźny przewód albo niepasujący model do cyfrowej centrali | dociskam styki i porównuję oznaczenia z instrukcją |
| Drzwi się nie otwierają | problem z elektrozaczepem, zasilaniem lub funkcją otwarcia w aparacie | testuję przycisk otwarcia i sprawdzam połączenia |
| Sygnał jest przerywany | słaby styk, zaśniedziała końcówka lub przewód wsunięty za płytko | odcinam utlenioną końcówkę i montuję przewód od nowa |
- Nie kieruję się kolorami przewodów, bo w starszych blokach ktoś mógł już je zamieniać.
- Nie zostawiam odsłoniętej miedzi, bo przypadkowe zwarcie potrafi wyłączyć cały unifon.
- Nie zakładam, że każdy 2-żyłowy aparat będzie pasował do każdej centrali. Kompatybilność to osobna sprawa.
Jeżeli po tych poprawkach domofon nadal działa nierówno, warto przejść do kontroli całej instalacji albo skontaktować się z administratorem budynku.
Jeśli coś nadal nie gra, zwykle winny jest detal, a nie cały unifon.
Kiedy lepiej zatrzymać się i wezwać serwis
W bloku jedna rzecz jest szczególnie ważna: domofon nie zawsze jest tylko Twoim sprzętem. Część instalacji bywa wspólna dla wszystkich mieszkańców, więc jeśli problem wychodzi poza sam unifon, lepiej nie eksperymentować na centralce czy panelu wejściowym.
- Wymieniasz stary unifon na inny model i nie masz pewności, czy jest zgodny z centralą.
- W puszce widzisz więcej niż dwa przewody, a opis instalacji jest nieczytelny.
- Po podłączeniu nie działa cały pion albo kilka mieszkań zgłasza ten sam problem.
- Masz wideodomofon albo system mieszany, w którym zwykły unifon nie wystarczy.
- Lokator albo poprzedni właściciel nie zostawił żadnych oznaczeń, instrukcji ani zdjęć starego połączenia.
Ja szczególnie zwracam uwagę na mieszkania kupowane na rynku wtórnym. Przy odbiorze lokalu warto od razu sprawdzić, czy domofon działa poprawnie, bo późniejsze szukanie przyczyny w zamieszkanym budynku bywa po prostu uciążliwe.
Gdy problem dotyczy tylko Twojego unifonu i instalacja jest zgodna, po montażu zostaje już krótki test działania.
Jak sprawdzić, czy wszystko działa tak, jak powinno
Po włączeniu zasilania nie kończę pracy na jednym sygnale. Sprawdzam cały zestaw funkcji, bo w domofonie jedna rzecz może działać, a druga już nie.
- Wywołuję lokal z panelu na klatce.
- Odbieram połączenie i sprawdzam, czy rozmowa jest słyszalna w obie strony.
- Naciskam przycisk otwarcia drzwi i patrzę, czy elektrozaczep reaguje od razu.
- Jeśli unifon ma dodatkowe funkcje, testuję też wyciszenie lub osobny dzwonek.
- Na końcu ponownie dociskam obudowę i upewniam się, że żaden przewód nie został przyciśnięty.
W praktyce taki test zajmuje kilka minut, ale pozwala uniknąć drugiego demontażu. Jeżeli coś nie działa, wracam do poprzedniego kroku zamiast od razu wymieniać sprzęt.
Co zostawić po montażu, żeby kolejna wymiana poszła szybciej
Najbardziej praktyczna rzecz, jaką robię po udanym montażu, to nie odkręcenie obudowy po raz drugi, tylko zapisanie kilku informacji na przyszłość. W bloku to naprawdę oszczędza czas, zwłaszcza gdy po latach trzeba wymienić słuchawkę albo oddać mieszkanie nowemu właścicielowi.
- zapisuję model unifonu i robię zdjęcie jego zacisków;
- zostawiam krótką notatkę, które przewody trafiły na które oznaczenie;
- sprawdzam, czy w mieszkaniu jest miejsce na spokojne otwarcie obudowy bez demontażu mebli;
- przechowuję instrukcję albo choć zdjęcie strony z opisem zacisków;
- jeśli kupuję mieszkanie, pytam poprzedniego właściciela o typ systemu i ewentualną historię napraw.
To drobiazgi, ale przy 2-żyłowym domofonie właśnie takie drobiazgi decydują, czy następna wymiana zajmie 15 minut, czy pół dnia szukania zgodnego połączenia.
