Stary układ instalacji elektrycznej nie przekreśla automatycznie poprawy bezpieczeństwa, ale wymaga trzeźwego podejścia. W praktyce podłączenie różnicówki jednofazowej bez uziemienia bywa traktowane jak szybki sposób na „naprawienie” instalacji, a to tylko częściowo prawda: wyłącznik różnicowoprądowy pomaga, lecz nie zastępuje przewodu ochronnego ani nie rozwiązuje problemów starego okablowania. W tym tekście wyjaśniam, kiedy taki montaż ma sens, czego nie wolno robić i jak ocenić, czy instalacja w mieszkaniu lub domu wymaga już większej modernizacji.
Najważniejsze rzeczy o różnicówce w instalacji bez PE
- Różnicówka działa na zasadzie porównania prądu w przewodzie fazowym i neutralnym, więc sama do działania nie potrzebuje uziemienia.
- Nie zastępuje jednak przewodu ochronnego i nie naprawia starej instalacji dwużyłowej.
- W układzie TN-C nie prowadzi się przewodu PEN przez RCD; najpierw trzeba go rozdzielić na PE i N po stronie zasilania.
- Najbezpieczniej stosuje się ją w układach TN-C-S po stronie TN-S oraz w układzie TT, jeśli spełnione są warunki ochrony.
- Do ochrony osobistej zwykle stosuje się czułość 30 mA, a wyższe wartości częściej służą ochronie przeciwpożarowej.
- Jeśli instalacja jest stara, aluminiowa albo nie ma pewnego PE, sama różnicówka zwykle nie wystarczy.
Czy różnicówka zadziała bez przewodu ochronnego
Tak, ale trzeba rozumieć, co to oznacza w praktyce. Wyłącznik różnicowoprądowy monitoruje, czy prąd wypływający przewodem fazowym wraca przewodem neutralnym. Jeśli pojawi się różnica, urządzenie odcina zasilanie. Z tego powodu sam przewód ochronny nie jest potrzebny do samego pomiaru, bo RCD nie „szuka” uziemienia, tylko nierównowagi prądów.
To jednak nie jest równoznaczne z tym, że instalacja bez PE staje się bezpieczna. Różnicówka działa jako ochrona dodatkowa, a nie jako zamiennik uziemienia czy poprawnie wykonanego przewodu ochronnego. Jeśli w urządzeniu klasy I uszkodzi się izolacja, metalowa obudowa nadal powinna mieć drogę do odprowadzenia prądu uszkodzeniowego. Bez PE ta droga jest niepewna albo w ogóle jej nie ma.
Ja patrzę na to tak: RCD może uratować życie, ale nie powinien być traktowany jako „plaster” na starą instalację. Jego zadaniem jest szybkie wyłączenie zasilania przy prądzie upływu, a nie nadanie dwużyłowej instalacji cech nowoczesnego systemu ochrony. To prowadzi do kolejnego, ważniejszego pytania: w jakim układzie sieciowym takie rozwiązanie ma w ogóle sens.
W jakim układzie sieci ma to sens
Właściwa odpowiedź zależy nie od samej różnicówki, tylko od tego, jak zbudowana jest instalacja. W praktyce najczęściej spotyka się trzy scenariusze: stary układ TN-C, nowszy TN-C-S oraz TT. To one decydują, czy montaż ma sens, czy będzie tylko pozornym ulepszeniem.
| Układ lub sytuacja | Czy RCD ma sens | Warunek techniczny | Co trzeba zapamiętać |
|---|---|---|---|
| TN-C | Nie jako prosty montaż „na PEN” | Przewód PEN nie może przechodzić przez RCD | Najpierw potrzebny jest podział PEN, a często także przebudowa rozdzielnicy |
| TN-C-S | Tak, ale po stronie TN-S | PEN trzeba rozdzielić na PE i N przed RCD | PE i N nie wolno łączyć za wyłącznikiem różnicowoprądowym |
| TT | Tak, bardzo często to podstawowe rozwiązanie | Trzeba spełnić warunek skuteczności ochrony, oparty na rezystancji uziemienia | Przy ochronie osobistej zwykle stosuje się 30 mA |
| Stara instalacja 2-żyłowa bez pewnego PE | Tylko jako etap przejściowy | Wymaga oceny elektryka i pomiarów | Sama różnicówka nie rozwiązuje problemu braku ochrony dotykowej |
Najważniejszy błąd polega na tym, że ktoś widzi dwa przewody, kupuje wyłącznik i zakłada, że „jakoś to będzie”. Nie będzie, jeśli nie wiadomo, czy w rozdzielnicy masz TN-C, TN-C-S czy jeszcze inny wariant. W układzie TN-C stosowanie RCD jest niedopuszczalne, a w TN-C-S jego miejsce jest dopiero za rozdziałem PEN. W TT z kolei taki aparat jest bardzo częstym elementem ochrony, bo tam właśnie różnicówka dobrze współpracuje z lokalnym uziemieniem. Dzięki temu łatwiej zrozumieć, dlaczego sama nazwa urządzenia nie wystarcza, by ocenić poprawność montażu.
Skoro układ sieci jest tak ważny, przechodzę do praktyki: jak rozumieć poprawny układ przewodów w rozdzielnicy i gdzie najczęściej popełnia się błąd.

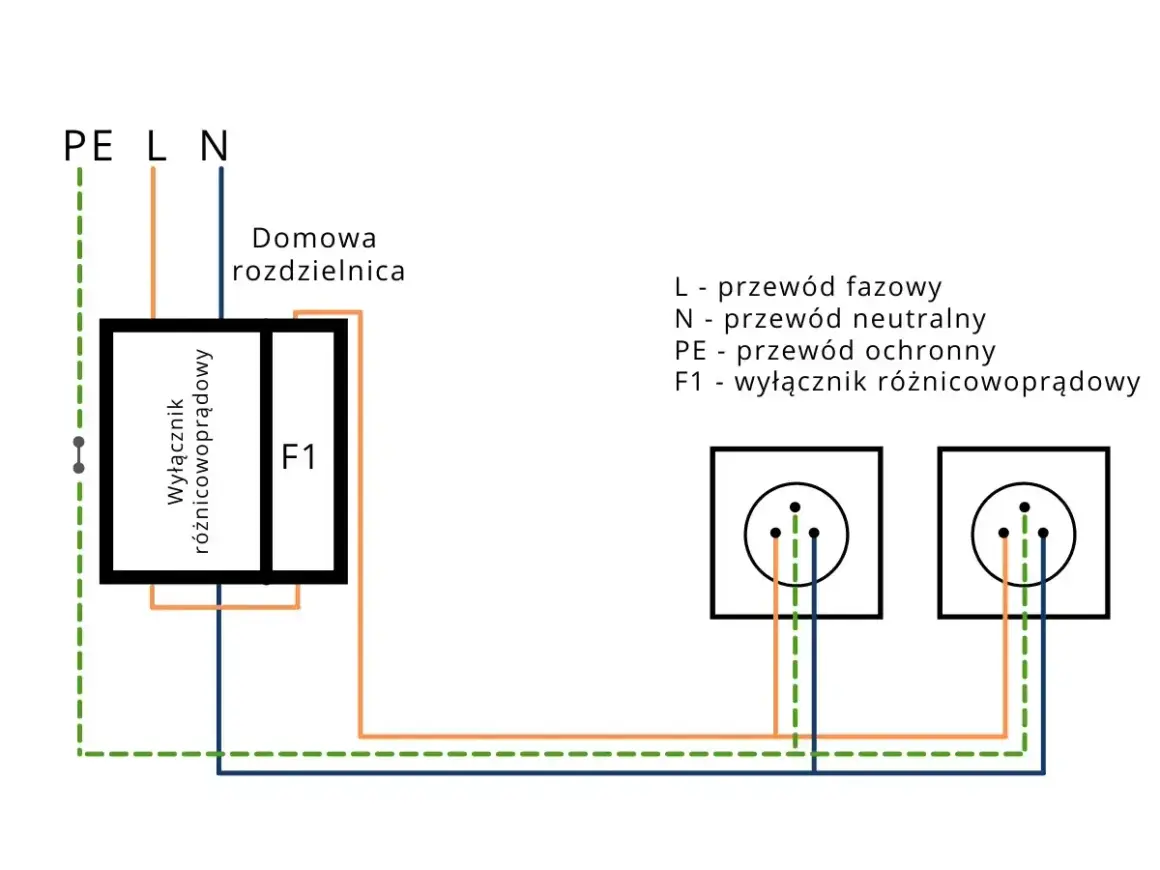

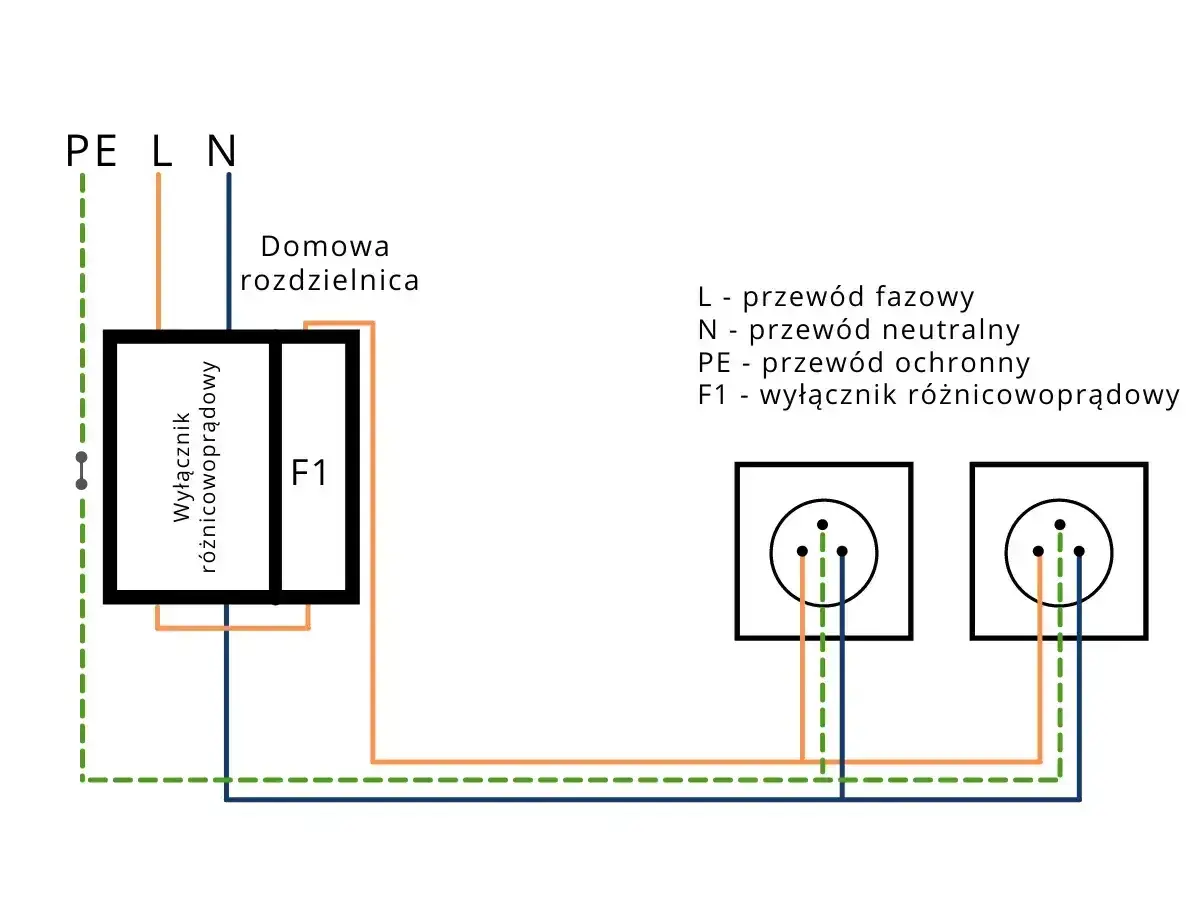

Jak wygląda poprawny układ przewodów w rozdzielnicy
W rozdzielnicy z RCD ważna jest jedna zasada: przez wyłącznik muszą przechodzić tylko przewody robocze chronionego obwodu, czyli zwykle faza i neutralny. Przewód ochronny omija aparat. To brzmi prosto, ale w starych instalacjach najwięcej problemów zaczyna się właśnie tu, bo ktoś myli przewód ochronny z neutralnym albo łączy je w złym miejscu.
- Najpierw trzeba rozpoznać, gdzie kończy się PEN, a gdzie zaczyna osobny PE i N.
- Jeśli instalacja jest modernizowana z TN-C do TN-C-S, rozdział PEN wykonuje się po stronie zasilania, przed RCD.
- Za różnicówką nie wolno łączyć N z PE, nawet „tymczasowo”.
- Każdy obwód chroniony przez osobny aparat powinien mieć właściwie przypisany neutralny, bez mieszania go z innymi obwodami.
- Po montażu trzeba sprawdzić działanie przyciskiem testowym i wykonać pomiary skuteczności ochrony.
W obwodach końcowych 230 V do 32 A liczy się szybkie wyłączenie, zwykle rzędu 0,4 s, więc nie wystarczy sama obecność aparatu w rozdzielnicy. Równie ważne są połączenia, kolejność przewodów i poprawne rozdzielenie neutralnych. W praktyce jedna źle zrobiona zworka potrafi wywołać niepotrzebne zadziałania albo, co gorsza, stworzyć złudne poczucie bezpieczeństwa.
To prowadzi do najczęstszych błędów, które widzę przy próbach „ulepszenia” starej instalacji bez pełnej modernizacji.
Najczęstsze błędy przy modernizacji starej instalacji
Tu najłatwiej wpaść w pułapkę prostych skrótów. Z zewnątrz rozdzielnica wygląda nowocześniej, ale ochrona nadal bywa dziurawa. Z mojego doświadczenia najbardziej problematyczne są te sytuacje:
- Prowadzenie PEN przez RCD - to klasyczny błąd w układzie TN-C. Taki montaż nie rozwiązuje problemu, tylko go maskuje.
- Łączenie PE i N za wyłącznikiem - często powoduje zadziałania aparatu albo fałszuje jego pracę.
- Jeden RCD na całą instalację - przy jednej usterce wyłącza cały dom lub mieszkanie, co jest szczególnie uciążliwe w kuchni, łazience i przy lodówce.
- Dobór aparatu bez analizy obwodów z elektroniką - nowoczesne zasilacze, pralki czy zmywarki mogą generować prądy upływu, które trzeba uwzględnić przy doborze typu i podziale obwodów.
- Ignorowanie stanu przewodów - sama różnicówka nie naprawi kruszącej się izolacji, nadpalonych zacisków ani aluminiowych połączeń z dużym spadkiem jakości styku.
W instalacjach domowych zwykle sensowniejsze jest rozdzielenie obwodów albo użycie wyłączników RCBO, czyli aparatów łączących funkcję różnicową i nadprądową. To praktyczne rozwiązanie, bo awaria jednego obwodu nie odcina wtedy wszystkiego. Jeśli instalacja często „wybija”, nie trzeba od razu zwiększać czułości ochrony - trzeba najpierw znaleźć przyczynę upływu albo wadę przewodów.
Kiedy ten obraz zaczyna dotyczyć całego mieszkania, a nie jednego obwodu, pojawia się pytanie ważniejsze niż sam montaż aparatu: czy tu nie trzeba już większej przebudowy.
Kiedy sama różnicówka nie wystarczy i potrzebna jest większa modernizacja
Sama różnicówka ma sens tylko wtedy, gdy reszta instalacji daje jej realne warunki do pracy. Jeśli w mieszkaniu brakuje przewodu ochronnego, instalacja jest aluminiowa, a gniazda nie mają właściwego PE, to montaż jednego aparatu w rozdzielnicy zwykle nie załatwia sprawy. W takich sytuacjach trzeba myśleć o ochronie jako o systemie, a nie o pojedynczym urządzeniu.
Do większej modernizacji skłaniają mnie zwłaszcza cztery sygnały: brak protokołów pomiarowych, stara rozdzielnica bez opisu obwodów, przewody o niepewnym stanie oraz częste wyzwalanie aparatu bez oczywistej przyczyny. To nie jest przypadłość „samej różnicówki”, tylko sygnał, że instalacja ma zbyt duży poziom upływów albo jest po prostu zużyta. Wtedy rozsądniej jest wymienić odcinki instalacji, dołożyć PE i dopiero później planować ochronę różnicowoprądową.
Warto też pamiętać o proporcjach: 30 mA to czułość ochrony osobistej, natomiast wyższe wartości, na przykład 100 mA czy 300 mA, częściej kojarzą się z ochroną przeciwpożarową, a nie z ochroną przed porażeniem. To ważne rozróżnienie, bo zbyt duża czułość nie zastępuje poprawnej instalacji, a zbyt mała może nie dać oczekiwanego poziomu bezpieczeństwa dla ludzi.
Jeśli więc różnicówka ma być tylko pierwszym krokiem, traktuję ją jako element szerszego planu: wymiany przewodów, uporządkowania rozdzielnicy i doprowadzenia całej instalacji do układu, który rzeczywiście da się bezpiecznie użytkować. To szczególnie ważne tam, gdzie dom lub mieszkanie mają już za sobą kilka dekad eksploatacji.
Na co zwrócić uwagę w mieszkaniu z rynku wtórnego
Przy oglądaniu mieszkania z rynku wtórnego patrzę na instalację elektryczną równie uważnie jak na stan okien czy pionów. Dla kupującego to nie detal, tylko realny koszt i potencjalny problem po przeprowadzce. Jeżeli rozdzielnica jest stara, obwody nieopisane, a gniazda nie mają pewnego przewodu ochronnego, warto założyć, że modernizacja będzie potrzebna szybciej niż później.
- Poproś o informację, czy instalacja jest w układzie TN-C, TN-C-S czy TT.
- Sprawdź, czy istnieje aktualny protokół pomiarów i kiedy był wykonany.
- Zwróć uwagę, czy gniazda w kuchni, łazience i przy sprzętach AGD mają przewód ochronny.
- Oceń, czy rozdzielnica ma czytelny opis obwodów i osobne tory neutralne dla poszczególnych RCD.
- Upewnij się, że przycisk testowy działa, ale traktuj to jako wstępny sygnał, nie pełną ocenę stanu instalacji.
W praktyce najlepiej działa zasada prosta, ale uczciwa: jeśli instalacja wygląda na niepewną, nie zakładaj, że „sama różnicówka wszystko załatwi”. W mieszkaniu, które ma służyć przez lata, lepsza jest jedna rozsądna modernizacja niż kilka doraźnych przeróbek. I właśnie dlatego, oceniając nieruchomość, zawsze patrzę nie tylko na metraż i układ, ale też na to, czy dom albo mieszkanie mają instalację gotową do bezpiecznego życia, a nie tylko do „przejścia odbioru”.
Co warto zapamiętać przed decyzją o montażu
Najkrócej: wyłącznik różnicowoprądowy może działać bez przewodu ochronnego, ale nie powinien być traktowany jako zamiennik uziemienia. W układzie TN-C nie montuje się go „na PEN”, a w starych instalacjach bez PE jego sens zależy od tego, czy da się poprawnie rozdzielić przewody i wykonać modernizację rozdzielnicy.
Jeśli instalacja jest w mieszkaniu z rynku wtórnego, najbezpieczniej zacząć od identyfikacji układu sieci, pomiarów i oceny stanu przewodów. Dopiero potem ma sens dobór RCD, RCBO albo pełniejsza przebudowa obwodów. To podejście jest po prostu bardziej uczciwe wobec bezpieczeństwa niż liczenie, że jeden aparat rozwiąże wszystkie problemy starej instalacji.
