W instalacji elektrycznej problem zaczyna się zwykle od drobiazgu: dłuższego przewodu, słabszego styku albo obwodu obciążonego mocniej, niż przewidziano. Spadek napięcia nie jest sam w sobie awarią, ale jeśli rośnie za bardzo, od razu widać to po pracy oświetlenia i sprzętu. W tym tekście pokazuję, skąd bierze się ten efekt, jak go ocenić oraz co zrobić, żeby domowa instalacja działała stabilnie i bezpiecznie.
Najważniejsze informacje, które warto zapamiętać
- Najczęściej winne są długie trasy przewodów, zbyt mały przekrój, słabe połączenia albo zbyt duże obciążenie jednego obwodu.
- W praktyce projektowej liczy się cała trasa zasilania, a nie tylko jeden odcinek kabla.
- Objawy widać szybko: przygasanie światła, wolniejszy start silników, grzanie osprzętu i resetowanie się elektroniki.
- Najwięcej daje poprawny podział obwodów, większy przekrój przewodów i usunięcie luźnych styków.
- Pomiar trzeba robić pod obciążeniem, bo napięcie „na pusto” bywa mylące.
Jak działa ten problem w instalacji domowej
W idealnym układzie napięcie docierałoby do odbiornika bez strat, ale przewody zawsze mają opór i impedancję. Gdy płynie prąd, część energii zamienia się w ciepło, a na końcu trasy zostaje już nieco mniej „siły”, niż wyszło z rozdzielnicy.
Im dłuższy przewód, im mniejszy jego przekrój i im większy prąd, tym większy spadek. W obwodach prądu przemiennego dochodzi jeszcze reaktancja i współczynnik mocy, dlatego silniki, pompy, klimatyzacja czy płyta indukcyjna reagują na niedoszacowaną instalację szybciej niż zwykła lampka nocna.
W praktyce nie chodzi więc o „złe napięcie z gniazdka”, tylko o to, że cała trasa zasilania ma zbyt duże straty. To prowadzi do pytania, kiedy jest to tylko cecha układu, a kiedy realny problem dla użytkownika.
Co powoduje spadek napięcia i kiedy staje się groźny
Z mojego doświadczenia najczęściej winne są nie spektakularne awarie, tylko suma drobiazgów: za długi odcinek przewodu do kuchni, zbyt mały przekrój, luźny zacisk w puszce albo kilka energochłonnych urządzeń podłączonych do jednego obwodu. W starszych instalacjach znaczenie ma też stan połączeń, bo utleniony lub niedokręcony styk potrafi podnieść opór bardziej niż sam kabel.
- Za duża długość trasy powoduje większe straty już z samej geometrii obwodu.
- Za mały przekrój przewodu ogranicza ilość energii, którą można bezpiecznie przesłać bez nadmiernego spadku.
- Słabe połączenia robią największy bałagan, bo grzeją się punktowo i potrafią niszczyć osprzęt.
- Duże prądy rozruchowe pomp, sprężarek i silników chwilowo zaniżają napięcie bardziej niż odbiornik oporowy.
- Wysoka temperatura przewodu zwiększa jego rezystancję; przy ok. 70°C bywa ona o około 20% wyższa niż w temperaturze 20°C.
- Gorszy współczynnik mocy podnosi prąd i straty, więc instalacja „puchnie” szybciej, niż sugeruje sama moc urządzenia.
Jeśli potrzebujesz prostego punktu odniesienia, w praktyce projektowej najczęściej przyjmuje się około 3% dla oświetlenia i około 5% dla pozostałych odbiorników, a w starszych wytycznych spotyka się też 4% liczone od złącza do ostatniego odbiornika. W sieci 230 V 3% to około 7 V, a 5% to około 11,5 V, więc nawet niewielka różnica staje się odczuwalna dla sprzętu i światła.
Najłatwiej zauważyć to po zachowaniu odbiorników, więc przechodzę do symptomów, które w mieszkaniu naprawdę powinny zwrócić uwagę.
Po jakich objawach rozpoznasz kłopot w mieszkaniu
Nie każdy problem od razu widać na mierniku. Często pierwszym sygnałem jest zachowanie sprzętu, a dopiero potem wychodzi przyczyna. Najbardziej podejrzane są sytuacje, w których objaw pojawia się zawsze przy tym samym obciążeniu.
| Objaw | Co może oznaczać | Co sprawdzić najpierw |
|---|---|---|
| Przygasanie lamp po włączeniu czajnika lub piekarnika | Przeciążony wspólny obwód albo zbyt długa trasa do kuchni | Podział obwodów, przekrój przewodów, stan zacisków |
| Silnik, pompa lub klimatyzator startują wolno | Napięcie za bardzo siada pod obciążeniem rozruchowym | Pomiar podczas startu i porównanie z innym obwodem |
| Gniazdo, wtyczka albo puszka robią się ciepłe | Luźny styk, utlenienie lub nadpalony osprzęt | Natychmiastowa kontrola elektryka |
| Elektronika resetuje się albo gaśnie bez wyraźnego powodu | Niestabilne zasilanie, słaby kontakt lub zbyt długi cienki przedłużacz | Pomiar pod obciążeniem i zmiana punktu zasilania |
| Całe mieszkanie lekko przygasa przy jednym urządzeniu | Problem na zasilaniu mieszkania, w rozdzielnicy albo na przewodzie neutralnym | Pomiary w kilku punktach i ocena przez fachowca |
Jeśli czujesz zapach plastiku, widzisz przebarwienia na osprzęcie albo zabezpieczenia wyłączają się regularnie, nie testuję dalej na własną rękę. Taki objaw zwykle oznacza już nie tylko stratę napięcia, ale też realne przegrzewanie elementów instalacji.
Sam objaw jeszcze nie mówi wszystkiego, dlatego następny krok to pomiar pod obciążeniem i proste obliczenie, czy sytuacja mieści się w granicach.
Jak policzyć i sprawdzić go w praktyce

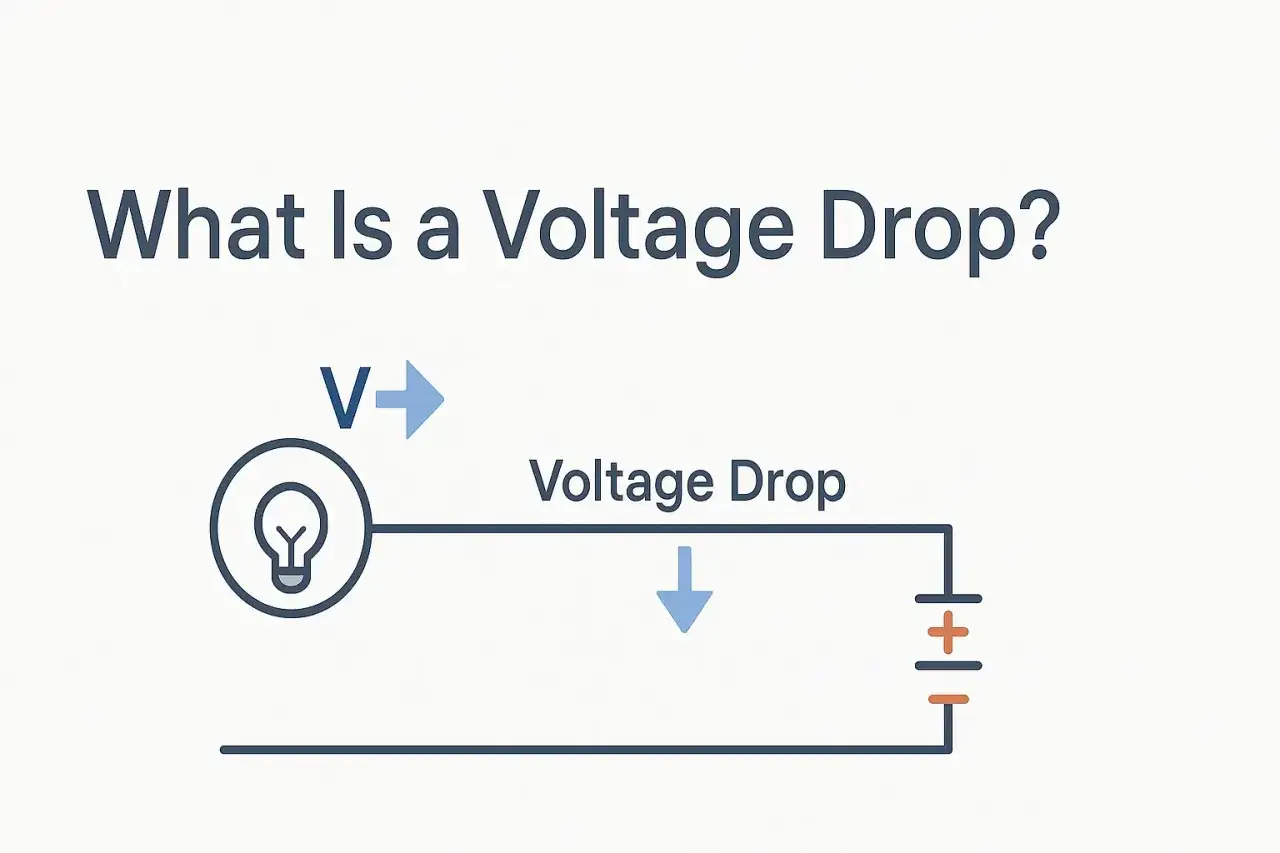

Prosty wzór na pierwszy ogląd
Do szybkiej oceny wystarcza uproszczona zależność: ΔU = I × l × ρ / A. I to prąd, l to długość przewodu, ρ to rezystywność materiału, a A to przekrój żyły. Ten rachunek od razu pokazuje, dlaczego długa trasa i cienki kabel są kiepskim duetem.
W obwodach prądu przemiennego i w układach trójfazowych sprawa robi się trochę bardziej złożona, bo trzeba uwzględnić także reaktancję i współczynnik mocy. Dlatego prosty wzór traktuję jako pierwszy filtr, a nie jedyny wyrok.
Przykład jest bardzo przyziemny: dla kabla 4 mm² o długości 35 m i odbiornika 2,8 kW w obwodzie 230 V spadek może wynieść około 6 V, czyli 2,6%. To jeszcze nie dramat, ale już pokazuje, że sama długość przewodu ma znaczenie nawet wtedy, gdy instalacja nie wygląda na starą.
Przeczytaj również: Faktura za prąd - Jak czytać i obniżyć koszty?

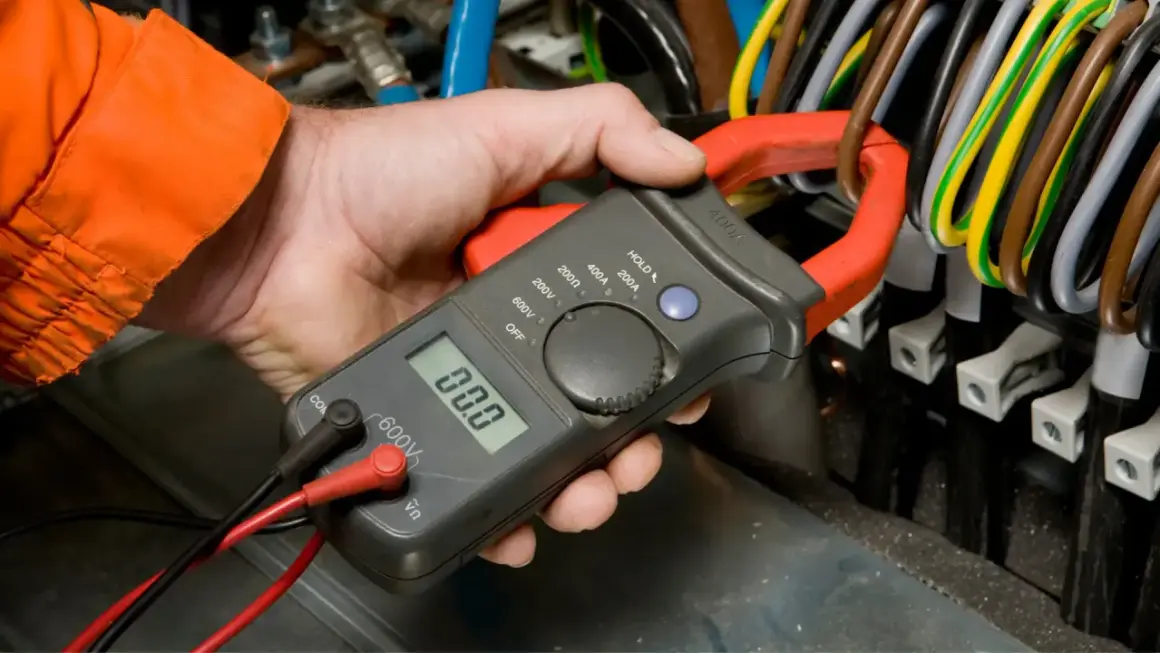

Pomiar pod obciążeniem
- Wybierz obwód i odbiornik, który regularnie powoduje objawy.
- Zmierz napięcie przy wyłączonym obciążeniu i zapisz wynik.
- Włącz urządzenie i zmierz ponownie na tym samym punkcie.
- Porównaj różnicę z dopuszczalnym zakresem dla danego obwodu.
- Sprawdź ten sam punkt kilka minut po starcie, bo niektóre problemy ujawniają się dopiero po nagrzaniu przewodów.
Jeśli problem pojawia się okresowo, zwykły multimetr daje tylko migawkę. Wtedy przydaje się pomiar w chwili pracy odbiornika albo prosty rejestrator, który pokaże, kiedy napięcie naprawdę siada. Napięcie „na pusto” bywa poprawne, a kłopot wychodzi dopiero po uruchomieniu czajnika, pompy albo klimatyzacji.
Gdy wynik już masz, można przejść od diagnozy do konkretnej poprawy, bo nie każdy przypadek wymaga generalnego remontu.
Jak ograniczyć straty bez dużego remontu
Największy błąd to próba leczenia objawu zamiast przyczyny. Długi przedłużacz, listwa zasilająca albo stabilizator potrafią chwilowo pomóc, ale nie naprawią źle dobranego przewodu ani luźnego styku. Ja zwykle zaczynam od tych działań, które dają najlepszy efekt przy najmniejszej ingerencji.
| Co zrobić | Kiedy ma sens | Co daje |
|---|---|---|
| Podzielić obwody | Gdy czajnik, piekarnik i zmywarka siedzą na jednej linii | Mniejszy prąd na jednym przewodzie i stabilniejsze napięcie |
| Dokręcić i wymienić osprzęt | Gdy widać grzanie, przebarwienia albo ślad łuku | Usunięcie lokalnego źródła strat i ryzyka przegrzania |
| Zwiększyć przekrój przewodów | Przy długich trasach i planowanej większej mocy | Wyraźnie mniejsze straty i większy zapas na przyszłość |
| Skrócić trasę zasilania | Podczas remontu lub przebudowy | Najtańszy sposób ograniczenia problemu bez zmiany odbiorników |
| Rozłożyć obciążenie na fazy | W instalacji trójfazowej | Lepsza równowaga i mniejsze przeciążenie jednego toru |
| Użyć stabilizatora albo UPS | Tylko dla wybranych urządzeń wrażliwych | Chroni sprzęt, ale nie naprawia złej instalacji |
W typowych obliczeniach zwiększenie przewodu z 4 do 6 mm² potrafi obniżyć straty o około jedną trzecią, a dalszy skok do 10 mm² schodzi jeszcze wyraźniej z napięciowego i cieplnego obciążenia trasy. Nie robię z tego reguły uniwersalnej, bo wszystko zależy od długości i prądu, ale kierunek jest zawsze ten sam: większy przekrój oznacza mniejsze straty.
Przy silnikach i pompach czasem pomaga też poprawa współczynnika mocy, ale w zwykłym mieszkaniu to rzadziej pierwszy ruch. Najpierw rozwiązuje się przyczynę mechaniczną: zbyt cienki przewód, kiepski styk albo źle podzielony obwód. To szczególnie ważne tam, gdzie jedna linia ma zasilać kilka ciężkich odbiorników naraz.
Jeżeli rozwiązujesz temat przy remoncie, lepiej od razu zaplanować zapas mocy niż wracać do kucia ścian po roku. To prowadzi do pytania, na co patrzeć już na etapie zakupu mieszkania albo oceny lokalu.
Na co zwrócić uwagę przy zakupie lub modernizacji mieszkania
Tu temat jest bardzo praktyczny, bo w ogłoszeniu i na oględzinach instalacja zwykle wygląda „na gotową”, a problemy wychodzą dopiero po wprowadzeniu się. Ja przy takich lokalach sprawdzam nie tylko wiek przewodów, ale przede wszystkim to, czy układ obwodów pasuje do dzisiejszych odbiorników.
- czy kuchnia, łazienka i pralka mają osobne obwody,
- czy rozdzielnica ma zapas miejsca na dodatkowe zabezpieczenia,
- czy w mieszkaniu są ślady przeróbek wykonywanych „na szybko”,
- czy gniazda i puszki nie grzeją się po kilkunastu minutach pracy większego odbiornika,
- czy planowane urządzenia, takie jak płyta indukcyjna, klimatyzacja, pompa ciepła albo ładowarka EV, mają osobne zasilanie.
W starszych budynkach największym błędem jest zakładanie, że jeśli coś działa dziś, to wytrzyma również po dokładeniu nowych urządzeń. Instalacja projektowana pod inne obciążenia często wymaga nie kosmetycznej poprawki, tylko przemyślanej modernizacji. Przy zakupie mieszkania to ważny detal, bo dobrze zrobiona elektryka oszczędza później i nerwy, i pieniądze.
Zanim uznasz instalację za do wymiany, dobrze jest jeszcze przejść przez prostą kolejność sprawdzeń, bo to pozwala odróżnić lokalny problem od awarii całego toru zasilania.
Co sprawdzić, zanim uznasz instalację za do wymiany
Najpierw patrzę na skalę objawu: jedno gniazdo, jeden pokój, cały obwód czy całe mieszkanie. To od razu zawęża pole poszukiwań. Jeśli problem dotyczy jednego punktu, często wystarczy naprawa osprzętu albo poprawa połączenia. Jeśli pojawia się w kilku miejscach naraz, podejrzenie pada już na zasilanie główne lub rozdzielnicę.
- Sprawdź, czy objaw pojawia się na jednym urządzeniu czy na całym obwodzie.
- Porównaj napięcie bez obciążenia i przy pracy sprzętu.
- Oceń stan gniazd, puszek i zacisków.
- Sprawdź, czy przewód nie jest przeciążony albo zbyt długi w stosunku do przekroju.
- Zleć pomiary elektrykowi, jeśli pojawia się grzanie, zapach, przebarwienia lub wyłączenia zabezpieczeń.
Najważniejsze jest jedno: drobne objawy rzadko są tylko estetyką, częściej sygnalizują, że instalacja pracuje na granicy. Lepiej zareagować, zanim słaby styk albo przeciążony przewód zamienią się w kosztowną awarię.
