Dobór przewodu do domofonu wygląda prosto tylko na pierwszy rzut oka. Najczęściej chodzi o odpowiedź na pytanie, jaki kabel do domofonu wybrać, żeby instalacja działała stabilnie dziś i nie ograniczała rozbudowy za rok czy dwa. W praktyce liczą się trzy rzeczy: typ systemu, długość trasy oraz to, czy przewód biegnie wewnątrz budynku, na zewnątrz czy w ziemi.
Najkrótsza odpowiedź brzmi: dobierz przewód do typu systemu, długości trasy i miejsca montażu
- Do prostego domofonu audio zwykle wystarcza przewód 2x0,5 mm² albo 4x0,5 mm², ale większy zapas żył daje większą elastyczność.
- Wideodomofon najczęściej wymaga skrętki UTP minimum Cat. 5e i poprawnego zarobienia złączy zgodnie ze standardem instalacji.
- Im dłuższy odcinek, tym ważniejszy staje się przekrój żył i spadek napięcia.
- Na zewnątrz i w ziemi stosuj przewód odporny na wilgoć, najlepiej przeznaczony do układania w gruncie.
- W instalacji warto zostawić rezerwę, bo późniejsza wymiana kabla bywa droższa niż położenie lepszego od razu.
Od typu domofonu zależy wszystko
Ja zawsze zaczynam od rozdzielenia dwóch światów: domofonu audio i wideodomofonu. To nie jest drobny szczegół, tylko punkt wyjścia do całego projektu. Inny przewód sprawdzi się w prostym zestawie z unifonem, a inny tam, gdzie system przesyła także obraz, sterowanie i dodatkowe funkcje, takie jak otwieranie bramy czy podgląd z kamery.
W praktyce nie ma jednego uniwersalnego kabla do wszystkich instalacji. W jednych systemach wystarczą trzy lub cztery żyły, w innych potrzebna jest pełna skrętka komputerowa, czyli przewód UTP. Dlatego przed zakupem sprawdzam nie tylko nazwę urządzenia, ale też jego topologię, liczbę żył i wymagania zasilania. To właśnie tutaj najczęściej robi się błąd, kupując kabel „na oko” i licząc, że reszta jakoś się dopasuje.
Jeśli mam polecić jedną zasadę, brzmi ona prosto: najpierw system, potem kabel. Dopiero po tym sens ma rozmowa o przekroju, długości i odporności na warunki zewnętrzne. To prowadzi wprost do najczęstszego wyboru w instalacjach audio.

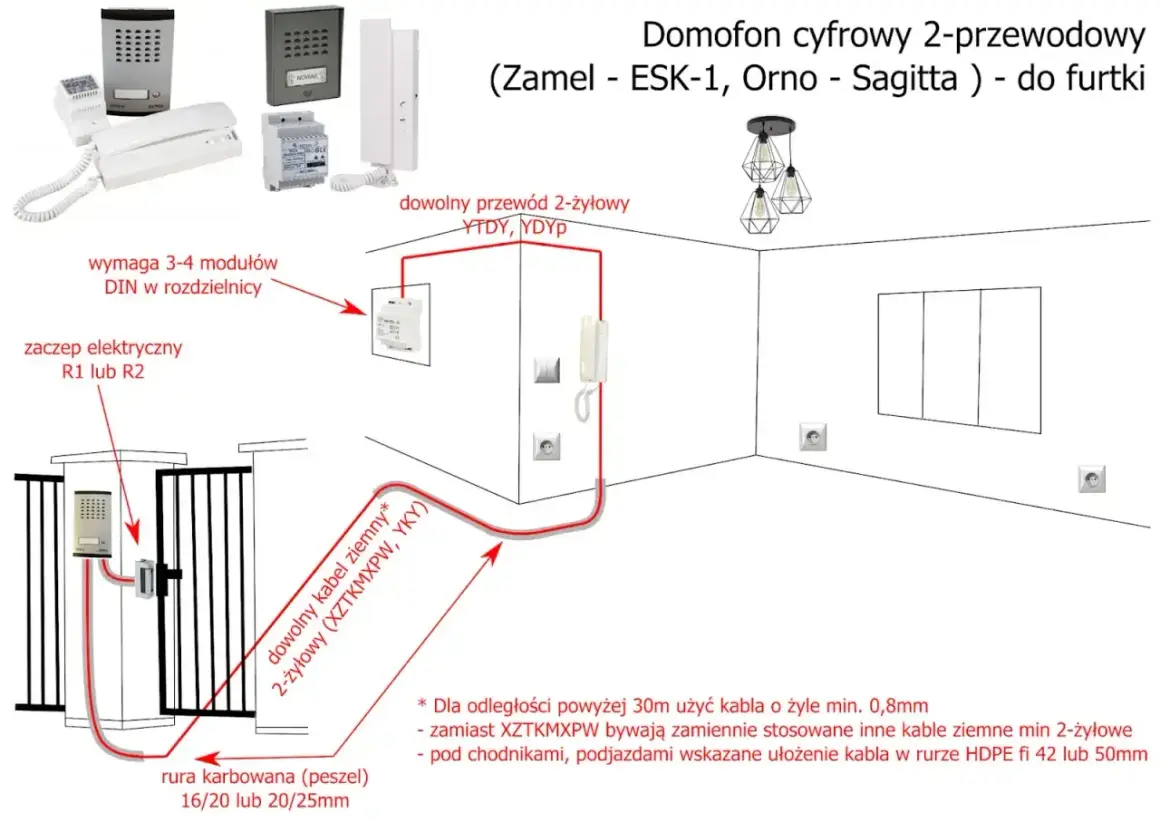

Do domofonu audio najczęściej wystarcza 2x0,5 mm² albo 4x0,5 mm²
W klasycznym domofonie bez obrazu zwykle nie potrzeba skomplikowanego okablowania. W dokumentacji ACO dla systemów audio pojawia się prosta zasada: dla odbiorników pasywnych wystarczą 2 żyły x 0,5 mm², a dla odbiorników aktywnych, które wymagają zasilania, 4 żyły x 0,5 mm². To praktyczny punkt odniesienia, bo pokazuje, że liczba żył wynika nie z przypadku, tylko z funkcji urządzenia.
Żeby łatwiej to uporządkować, patrzę na to tak:
| Typ instalacji | Najczęstszy wybór | Dlaczego to działa |
|---|---|---|
| Prosty domofon audio, odbiornik pasywny | 2x0,5 mm² | Wystarcza do podstawowej komunikacji bez dodatkowego zasilania po linii. |
| Domofon audio z odbiornikiem aktywnym | 4x0,5 mm² | Dwie żyły obsługują zasilanie, dwie kolejne sygnał audio. |
| Dom jednorodzinny z furtką, bramą i rezerwą na rozbudowę | 6x0,5 mm² lub kabel 8-żyłowy | Daje zapas na dodatkowe funkcje i późniejszą wymianę urządzeń. |
Warto tu dodać jedną rzecz, którą uważam za bardzo praktyczną: Cyfral zwraca uwagę, że przy prostym systemie wystarczą cztery żyły, ale przewód z ośmioma autonomicznymi żyłami daje większy margines bezpieczeństwa na przyszłość. Ja też zwykle myślę o tym w kategoriach „zapas raz, spokój na lata”, bo późniejsze dołożenie funkcji bywa kłopotliwe, a czasem po prostu nieopłacalne.
To dobry moment, żeby przejść od prostego audio do instalacji, w których obraz wymusza już zupełnie inną logikę okablowania.

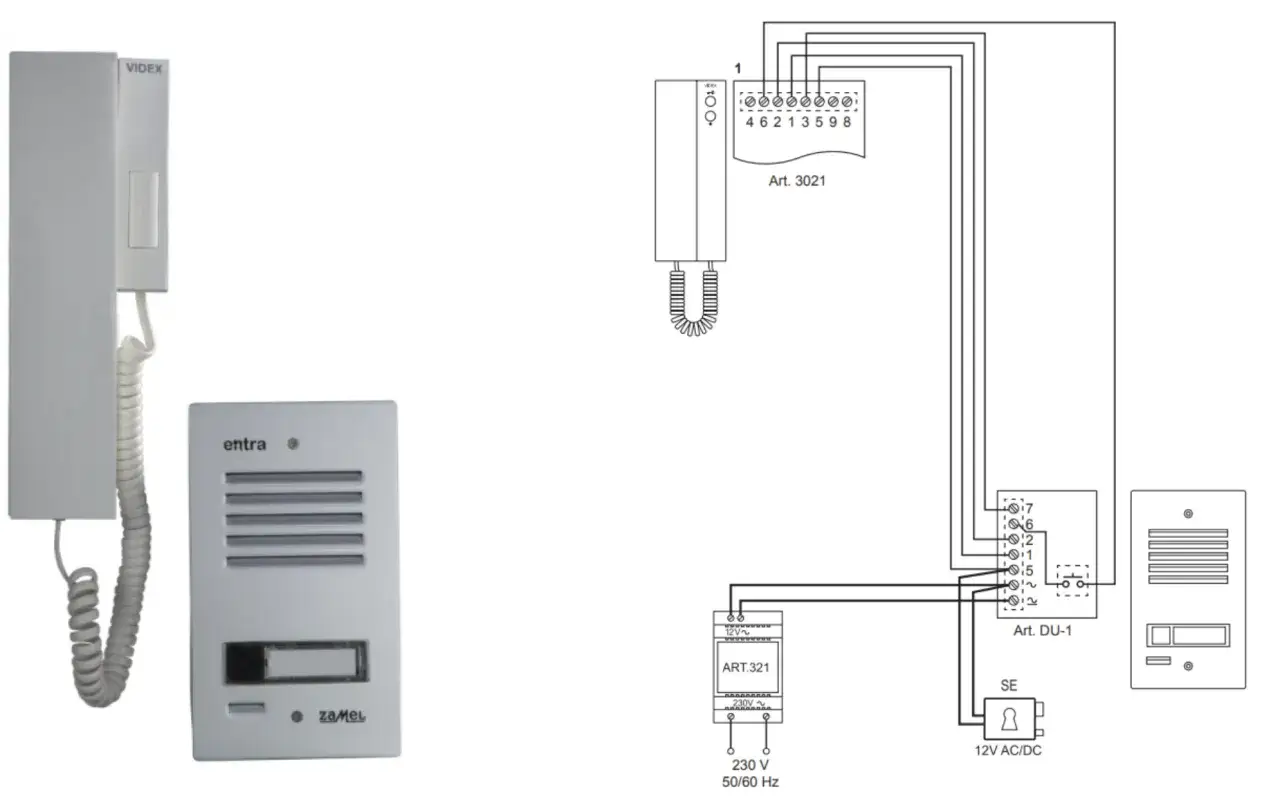

Wideodomofon wymaga skrętki, a nie przypadkowego przewodu
Przy wideodomofonie nie wybieram kabla „podobnego” do tego od audio. Tu najczęściej potrzebna jest skrętka komputerowa UTP minimum Cat. 5e, a w wielu systemach także Cat. 6. W instrukcji ACO opisano to bardzo jasno: w systemie wideo topologia opiera się na skrętce, a sygnały rozdziela się na zasilanie dodatnie, zasilanie ujemne, tor wideo i tor audio. Innymi słowy, to nie jest już zwykłe połączenie dwóch słuchawek, tylko uporządkowana magistrala, która musi przenieść kilka funkcji naraz.
Najbardziej praktyczny wniosek jest taki, że w wideodomofonie nie warto improwizować. Jeżeli producent przewiduje UTP i złącza RJ45, to właśnie tak trzeba prowadzić instalację. Standard T568B jest tu ważny, bo gwarantuje spójność zarobienia przewodów i ogranicza ryzyko błędów przy montażu albo serwisie. Ja traktuję to jako jeden z tych elementów, które są mało widowiskowe, ale później decydują o tym, czy system działa bez zakłóceń.
W praktyce oznacza to także jedno: jeśli planujesz wideodomofon przy nowym domu albo podczas remontu, dobrze jest od razu położyć pełną skrętkę z zapasem, zamiast liczyć na przypadkowe „wolne żyły” z innej instalacji. To oszczędza nerwy, zwłaszcza gdy system ma obsługiwać nie tylko rozmowę, ale też kamerę, furtkę i bramę.
Skoro wiemy już, jaki przewód wybrać pod kątem typu systemu, trzeba jeszcze sprawdzić, jak zachowa się on na dłuższej trasie.
Długość trasy i spadek napięcia decydują o stabilności pracy
Sam typ kabla to nie wszystko. Ja bardzo pilnuję tego, ile metrów ma odcinek między zasilaczem, panelem zewnętrznym i unifonem albo monitorem. Im dłuższa trasa, tym większy spadek napięcia i większe ryzyko, że elektrozaczep zadziała słabiej, dźwięk będzie gorszy albo system zacznie się zachowywać niestabilnie.
Dobry przykład daje instrukcja jednej z central domofonowych: przewód o przekroju 1 mm² zapewnia prawidłową pracę na odległości około 30 metrów, a przewód o średnicy 0,5 mm pozwala na pracę maksymalnie na około 6 metrów od zasilacza. To nie jest uniwersalna tabela dla każdej marki, ale świetnie pokazuje zasadę, z którą spotykam się bardzo często: cienki kabel działa na krótkim odcinku, lecz przy dłuższej trasie potrzebujesz większego przekroju albo lepszego rozmieszczenia zasilania.
W praktyce patrzę na to tak:
- krótki odcinek wewnątrz budynku zwykle nie wymaga przesady z przekrojem,
- dłuższa linia do furtki albo słupka przy bramie powinna mieć większy zapas,
- jeśli zasilacz można przenieść bliżej urządzenia, często poprawia to stabilność bardziej niż sama wymiana elektroniki,
- przy słabym zaczepie albo gubieniu obrazu pierwsze podejrzenie kieruję właśnie na kabel i spadek napięcia, a nie na „zepsuty domofon”.
To też praktyczna lekcja dla osób, które kupują mieszkanie lub dom z gotową instalacją. Czasem problem nie leży w aparacie przy drzwiach, tylko w tym, że ktoś kiedyś położył za cienki przewód na zbyt długim odcinku. A skoro tak, to warto od razu sprawdzić również warunki prowadzenia kabla na zewnątrz.
Na zewnątrz i w ziemi potrzebny jest przewód odporny na wilgoć
Jeżeli odcinek biegnie od domu do furtki, słupka ogrodzeniowego albo przez ogród, nie używam przypadkowego przewodu wewnętrznego. W takim miejscu liczy się odporność na wilgoć, zmiany temperatury i uszkodzenia mechaniczne. Najbezpieczniej wybieram kabel przeznaczony do pracy na zewnątrz, a przy prowadzeniu w gruncie, przewód żelowany do układania w ziemi.
To ważne, bo zwykły kabel instalacyjny może działać poprawnie na początku, ale po czasie zaczyna łapać wilgoć, traci parametry i robi się źródłem losowych usterek. Ja wolę od razu założyć peszel lub rurę osłonową, zostawić zapas żył i zadbać o szczelność przejść przez ścianę. Taki detal kosztuje niewiele podczas budowy, a potrafi oszczędzić dużo pracy przy awarii.
Jeśli instalacja ma pracować latami bez rozkuwania elewacji i bez kopania ogrodu, trzeba założyć, że warunki będą trudniejsze niż w salonie czy korytarzu. To prowadzi do ostatniej rzeczy, którą najczęściej widzę w źle wykonanych systemach: błędów montażowych.
Najczęstsze błędy, które później robią kosztowny problem
W praktyce najwięcej problemów nie wynika z samego domofonu, tylko z oszczędności na kablu albo z pośpiechu przy montażu. Najczęściej spotykam te błędy:
- za mała liczba żył, przez co nie da się rozbudować systemu albo podłączyć dodatkowej funkcji,
- użycie przewodu o zbyt małym przekroju na długiej trasie,
- prowadzenie kabla wewnętrznego w miejscu narażonym na wilgoć,
- łączenie odcinków „na skrętkę” bez porządnej puszki i zabezpieczenia,
- zarabianie skrętki niezgodnie ze standardem, co w wideodomofonie kończy się zakłóceniami albo brakiem obrazu,
- kupowanie przewodu zbyt „uniwersalnego”, ale niekoniecznie zgodnego z wymaganiami konkretnego systemu.
Najgorszy scenariusz widzę wtedy, gdy ktoś układa instalację w tynku albo w ziemi, nie zostawiając żadnego zapasu. Wtedy nawet drobna modernizacja zamienia się w remont. Dlatego ja traktuję kabel nie jako dodatek do domofonu, ale jako część inwestycji w spokój na lata.
Jeśli mam doradzić jedną praktyczną rzecz na koniec, to właśnie tę, która najczęściej ratuje przyszłe przeróbki.
Zostaw zapas teraz, żeby nie kuć ścian później
Przy nowej instalacji albo remoncie domu zostawiam zawsze trochę więcej, niż wynika z minimalnej specyfikacji. To oznacza nie tylko dodatkowe żyły, ale też sensowny zapas długości przy puszkach, przejściach i przy słupku ogrodzeniowym. Taki margines bardzo pomaga, gdy po kilku latach pojawia się potrzeba wymiany panelu, dołożenia kamerki, zmiany unifonu albo podłączenia nowej automatyki.
Jeżeli miałbym sprowadzić temat do jednej praktycznej zasady, powiedziałbym tak: przewód do domofonu dobiera się pod konkretny system, a nie pod samą nazwę „domofon”. Dla audio zwykle wystarcza prostsze okablowanie, dla wideodomofonu potrzebna jest skrętka UTP, a przy dłuższych trasach i pracy na zewnątrz rośnie znaczenie przekroju, odporności na wilgoć i zapasu żył. To właśnie te decyzje, a nie sam panel na ścianie, najczęściej przesądzają o tym, czy instalacja będzie wygodna po latach użytkowania.
