Najważniejsze rzeczy do zapamiętania
- Urządzenie pilnuje ustalonego limitu poboru i odcina zasilanie, gdy obciążenie jest zbyt wysokie.
- Nie zastępuje wyłącznika nadprądowego ani wyłącznika różnicowoprądowego, tylko działa obok nich.
- Najpierw sprawdzam realny szczyt poboru, a dopiero potem ustawiam próg odcięcia.
- W mieszkaniu i domu ma sens zwłaszcza przy kuchni elektrycznej, klimatyzacji, pompie ciepła, ładowarce EV i wynajmie.
- Zbyt niski próg powoduje częste wyłączenia, a zbyt wysoki nie rozwiązuje problemu.
- Przy większych instalacjach lepiej sprawdza się wersja z przekładnikiem prądowym i stycznikiem.
Czym jest i co właściwie robi w instalacji
To układ, który mierzy chwilowy pobór mocy albo prądu w obwodzie i reaguje, gdy przekroczysz ustawiony próg. Najczęściej działa przez przekaźnik lub stycznik, czyli element wykonawczy, który rozłącza zasilanie. W praktyce nie chodzi więc o „pilnowanie rachunku” w sensie kWh, tylko o kontrolę tego, czy instalacja nie wchodzi w obszar przeciążenia.
Tu warto rozróżnić dwa pojęcia: moc przyłączeniowa mówi, jak duże przyłącze ma budynek lub lokal, a moc umowna określa granicę poboru wpisaną do umowy i używaną w rozliczeniach. Jak przypomina URE, opłata za przekroczenie mocy umownej jest liczona na podstawie wskazań układu pomiarowo-rozliczeniowego, a na fakturze pojawia się zwykle wartość dziesięciu największych przekroczeń w okresie rozliczeniowym. W mieszkaniu problem rzadziej kończy się sankcją, częściej po prostu zadziałaniem zabezpieczeń albo odcięciem zasilania przez sam układ.
Z mojego punktu widzenia ten aparat jest najbardziej użyteczny tam, gdzie instalacja ma działać przewidywalnie mimo zmiennego obciążenia. Dlatego tak ważne jest zrozumienie, jak reaguje na przekroczenie progu, bo to decyduje o komforcie użytkowania i o tym, czy układ będzie praktyczny na co dzień.
Jak działa w praktyce i co odcina jako pierwsze
Logika działania jest prosta: urządzenie porównuje aktualny pobór z nastawą, a po przekroczeniu progu uruchamia odłączenie zasilania. Dobra konstrukcja nie reaguje jednak na każdy krótki pik, bo rozruch lodówki, pompy czy czajnika nie powinien wyłączać całego obwodu po sekundzie. Dlatego w wielu modelach ważna jest zwłoka zadziałania i czas powrotu, czyli moment, po którym układ pozwala na ponowne załączenie.
| Wariant | Kiedy ma sens | Co daje w praktyce |
|---|---|---|
| Pomiar bezpośredni | Małe mieszkania i pojedyncze obwody | Prostszy montaż i niższy koszt wejścia |
| Z przekładnikiem prądowym | Większe domy, lokale i rozdzielnice o większym obciążeniu | Szerszy zakres pomiarowy i bezpieczniejsza praca przy dużych prądach |
| Z priorytetami obwodów | Domy z pompą ciepła, EV albo wynajem krótkoterminowy | Najpierw odcina mniej ważne obciążenia, a krytyczne zostawia włączone |
Na rynku spotyka się zarówno małe kontrolery dla pojedynczych obwodów, jak i trójfazowe układy do dużych instalacji, sięgających kilkudziesięciu kilowatów. To ważne, bo nie ma jednego uniwersalnego modułu do wszystkiego. Jeśli zależy Ci na stabilnej pracy większego domu, lepiej szukać modelu z odpowiednim zapasem i regulacją, niż kupować najprostszy wariant „na styk”.
To właśnie ten wybór decyduje, czy układ będzie wygodny, czy będzie drażnił częstymi odcięciami, więc przechodzę do sytuacji, w których takie rozwiązanie naprawdę ma sens.
Gdzie ma sens w mieszkaniu, domu i lokalu na wynajem
W mieszkaniu limiter przydaje się najczęściej wtedy, gdy kuchnia, łazienka i klimatyzacja potrafią pracować równocześnie. Indukcja, piekarnik, czajnik i zmywarka potrafią w kilka minut zapełnić cały zapas mocy. W domu dochodzi pompa ciepła, podgrzewacz wody, warsztat, a coraz częściej także wallbox. W takiej konfiguracji układ ograniczający pobór potrafi uporządkować eksploatację bez konieczności ciągłego pilnowania, kto co włączył.
Ministerstwo Klimatu i Środowiska opisuje, że gospodarstwa domowe są zwykle rozliczane w grupie taryfowej G, a odbiorcy biznesowi trafiają do grup A, B lub C. W praktyce oznacza to, że w mieszkaniu limiter częściej służy do porządkowania obciążenia i ochrony instalacji niż do walki z opłatami za przekroczenie mocy. To dobre rozwiązanie także w lokalach na wynajem, bo gość czy najemca rzadko analizuje rozkład obciążenia, a po prostu korzysta ze sprzętów naraz.
Nie każdy przypadek wymaga jednak odcięcia całego lokalu. Jeśli problemem jest jedno zbyt słabe gniazdo albo źle rozdzielone obwody, lepszym krokiem bywa przebudowa instalacji niż dokładanie kolejnego limitera. I właśnie dlatego przed zakupem warto przeliczyć próg w amperach i kilowatach.
Jak dobrać próg i typ urządzenia do realnego obciążenia
Ja zwykle zaczynam od dwóch liczb: największego jednoczesnego poboru i tego, ile instalacja ma jeszcze zapasu. Przy doborze przydaje się prosty przelicznik. Dla obwodu jednofazowego można przyjąć orientacyjnie 230 V, a dla trójfazowego 400 V. Wynik jest przybliżony, bo w realnej instalacji znaczenie ma też współczynnik mocy, ale do doboru domowego daje bardzo dobry punkt startowy.
| Prąd | 1 faza 230 V | 3 fazy 400 V |
|---|---|---|
| 16 A | około 3,7 kW | około 11,1 kW |
| 20 A | około 4,6 kW | około 13,9 kW |
| 25 A | około 5,8 kW | około 17,3 kW |
| 32 A | około 7,4 kW | około 22,2 kW |
Przy urządzeniach z silnikami, elektroniką lub sprężarkami zostawiam dodatkowy margines, bo prąd rozruchowy bywa wyższy niż pobór ustalony na tabliczce znamionowej. Jeśli celem jest ochrona przed przekroczeniem mocy umownej, próg ustawiam zwykle nieco poniżej granicy umownej, ale nie tak nisko, by wyłączał instalację przy normalnym korzystaniu z kuchni czy klimatyzacji. W praktyce kilka-kilkanaście procent zapasu robi dużą różnicę.
Jeżeli masz instalację trójfazową, sprawdź też, czy urządzenie pilnuje sumy faz, czy tylko jednego obwodu. To ważne przy ładowarce EV, pompie ciepła i większych domach, bo nierównomierne obciążenie może dać złudne poczucie bezpieczeństwa. A sam dobór progu to dopiero połowa sukcesu, bo równie istotny jest montaż i sposób wpięcia w rozdzielnicę.
Na co uważać przy montażu i współpracy z rozdzielnicą

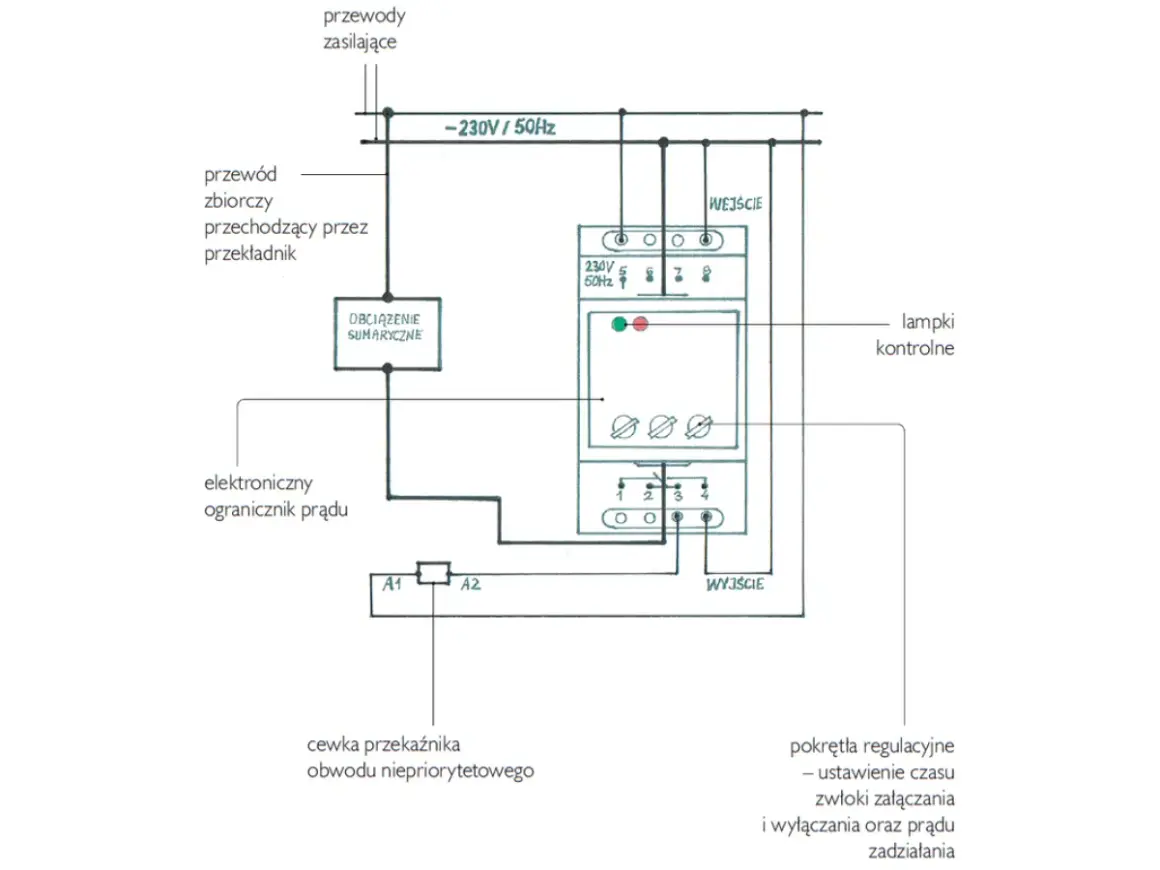

Najważniejsza zasada jest prosta: układ ma chronić instalację, ale nie może wyłączać wszystkiego bez planu. Jeśli limiter odcina cały lokal, razem z lodówką, routerem, alarmem i sterowaniem ogrzewania, będzie po prostu uciążliwy. Dlatego warto wydzielić obwody priorytetowe, czyli takie, które pozostają zasilane nawet po zadziałaniu limitu.
- Obwody krytyczne - lodówka, router, alarm, sterowanie ogrzewaniem i podstawowe oświetlenie.
- Obwody do odcięcia - płyta, piekarnik, bojler, gniazda pomocnicze, ładowarka EV lub warsztat.
- Stycznik - elektrycznie sterowany łącznik, który bezpiecznie załącza i rozłącza większe prądy.
- Przekładnik prądowy - element pomiarowy, który pozwala kontrolować większe obciążenia bez prowadzenia całego prądu przez elektronikę sterującą.
- Regulacja czasu zadziałania - zabezpiecza przed odcięciem po krótkim skoku poboru.
W nowych mieszkaniach i domach z segmentu pod wynajem dobrze działa zasada: najpierw rozdzielam kuchnię, łazienkę i obwody ogólne, a dopiero potem dokładam układ ograniczający pobór. To redukuje liczbę niepotrzebnych wyłączeń i sprawia, że użytkownik rozumie, co się wydarzyło. Montażu nie robiłbym samodzielnie, jeśli nie masz doświadczenia z rozdzielnicą, bo błędne podłączenie może dać fałszywy pomiar albo przeciążyć aparat wykonawczy.
To prowadzi do najczęstszego nieporozumienia: ten układ nie jest zamiennikiem zwykłych zabezpieczeń, tylko dodatkową warstwą kontroli.
Czym różni się od bezpiecznika, wyłącznika nadprądowego i RCD
Najprościej: limiter pilnuje limitu poboru, a zabezpieczenia chronią przewody, ludzi i instalację. To nie są konkurencyjne urządzenia, tylko elementy o różnych zadaniach. Jeśli ktoś proponuje zastąpienie wszystkiego jednym modułem, to zły kierunek.
| Urządzenie | Na co reaguje | Główne zadanie | Czego nie robi |
|---|---|---|---|
| Układ ograniczający pobór | Na przekroczenie ustawionej mocy lub prądu | Odcina obciążenie po przekroczeniu limitu | Nie chroni samodzielnie przed zwarciem |
| Wyłącznik nadprądowy | Na przeciążenie i zwarcie | Chroni przewody i obwody | Nie pilnuje mocy umownej |
| Bezpiecznik topikowy | Na nadprąd i zwarcie | Jednorazowo odłącza obwód przy awarii | Nie steruje poborem mocy w sposób aktywny |
| Wyłącznik różnicowoprądowy RCD | Na prąd upływu | Chroni przed porażeniem i skutkami uszkodzenia izolacji | Nie reaguje na zwykłe przeciążenie |
W instalacji, która ma działać rozsądnie, te urządzenia współpracują ze sobą. Jedno pilnuje limitu poboru, drugie nadprądu, trzecie upływu. Jeśli z tego zestawu brakuje któregoś elementu, całość jest po prostu słabiej zabezpieczona. Dlatego przy zakupie nie patrzę wyłącznie na sam aparat, ale na to, jak wpisuje się on w całą rozdzielnicę.
Co sprawdzić przed zakupem, żeby limit nie był tylko na papierze
Przed wyborem konkretnego modelu zawsze sprawdzam pięć rzeczy: ile wynosi realny szczyt poboru, ile faz ma instalacja, które obwody są krytyczne, czy potrzebny jest przekładnik i czy prostsza przebudowa nie da lepszego efektu niż samo ograniczanie poboru. To prosta lista, ale oszczędza najwięcej błędów.
- Jeśli w mieszkaniu działa płyta indukcyjna, piekarnik i klimatyzacja, zostaw większy margines niż w zwykłym lokalu z podstawowym wyposażeniem.
- Jeśli w domu ma być ładowarka samochodu, sprawdź, czy nie lepszy będzie dynamiczny balans mocy zamiast twardego odcięcia.
- Jeśli lokal jest wynajmowany, zadbaj o prostą instrukcję dla użytkownika i jasny podział obwodów.
- Jeśli instalacja jest stara, najpierw oceń stan przewodów i rozdzielnicy, a dopiero potem dokładaj automatykę.
- Jeśli problemem są częste przekroczenia, czasem bardziej opłaca się zmiana nastaw lub modernizacja niż walka z objawem.
W nieruchomościach kupowanych z myślą o zamieszkaniu albo wynajmie to szczególnie ważne, bo źle dobrana instalacja potrafi obniżyć komfort bardziej niż brak jednego dodatkowego gadżetu. Dobrze dobrany ogranicznik mocy daje kontrolę, ale największą różnicę robi nadal rozsądny projekt całej instalacji. Jeśli planujesz remont albo odbiór mieszkania, sprawdź więc nie tylko sam próg odcięcia, ale też zapas przyłącza, układ faz i to, czy najważniejsze obwody pozostaną zasilane wtedy, gdy reszta instalacji wejdzie w zbyt duże obciążenie.
