Oświetlenie sterowane z dwóch miejsc wydaje się proste, dopóki nie trzeba dobrać przewodów i sprawdzić, czy instalacja naprawdę da się tak przerobić bez kucia ścian. W praktyce liczy się nie tylko sam osprzęt, ale też to, jak prowadzi się fazę, żyły korespondencyjne, neutralny i ochronny. Poniżej rozkładam temat na konkretne scenariusze, żeby od razu było jasne, ile żył trzeba przygotować i gdzie najczęściej pojawiają się problemy.
Najważniejsze jest rozróżnienie między 3 zaciskami łącznika a liczbą żył w instalacji
- Sam łącznik schodowy ma zwykle 3 zaciski, ale to nie znaczy, że cały układ opiera się na trzech żyłach.
- W typowym układzie z dwóch miejsc między łącznikami prowadzi się 2 żyły korespondencyjne.
- Neutralny N i ochronny PE zazwyczaj idą bezpośrednio do lampy, a nie przez łącznik.
- Jeśli w grę wchodzi podświetlenie, automat czasowy albo moduł smart, może być potrzebny dodatkowy przewód neutralny.
- W starszych mieszkaniach problemem bywa brak odpowiedniej liczby żył w puszce, więc klasyczny układ nie zawsze da się zrobić bez przeróbek.
Najprostsza odpowiedź zależy od tego, co liczysz
Ja zawsze zaczynam od doprecyzowania pytania, bo w elektryce łatwo pomylić liczbę zacisków mechanizmu z liczbą żył w kablu. Potocznie mówi się „włącznik schodowy”, ale w dokumentacji technicznej chodzi o łącznik schodowy. I właśnie tutaj odpowiedź brzmi: mechanizm ma 3 zaciski, natomiast w klasycznym układzie między dwoma punktami sterowania potrzebujesz dwóch żył korespondencyjnych.
| Co liczysz | Minimalna liczba żył | Co to oznacza w praktyce |
|---|---|---|
| Sam mechanizm łącznika schodowego | 3 zaciski | To liczba punktów podłączenia, nie cały kabel. |
| Odcinek między dwoma łącznikami | 2 żyły korespondencyjne | To one „przenoszą” przełączanie między miejscami. |
| Odcinek do lampy | 3 żyły | Najczęściej: L przełączana, N i PE do oprawy. |
| Wersja z podświetleniem lub automatyką | 2, 3 lub 4 żyły zależnie od modelu | Często dochodzi przewód neutralny. |
Najkrótsza odpowiedź: w układzie schodowym nie patrzy się wyłącznie na sam łącznik, tylko na cały obwód. I właśnie dlatego w kolejnej sekcji pokazuję, jak ten układ wygląda w praktyce, bez technicznego chaosu.

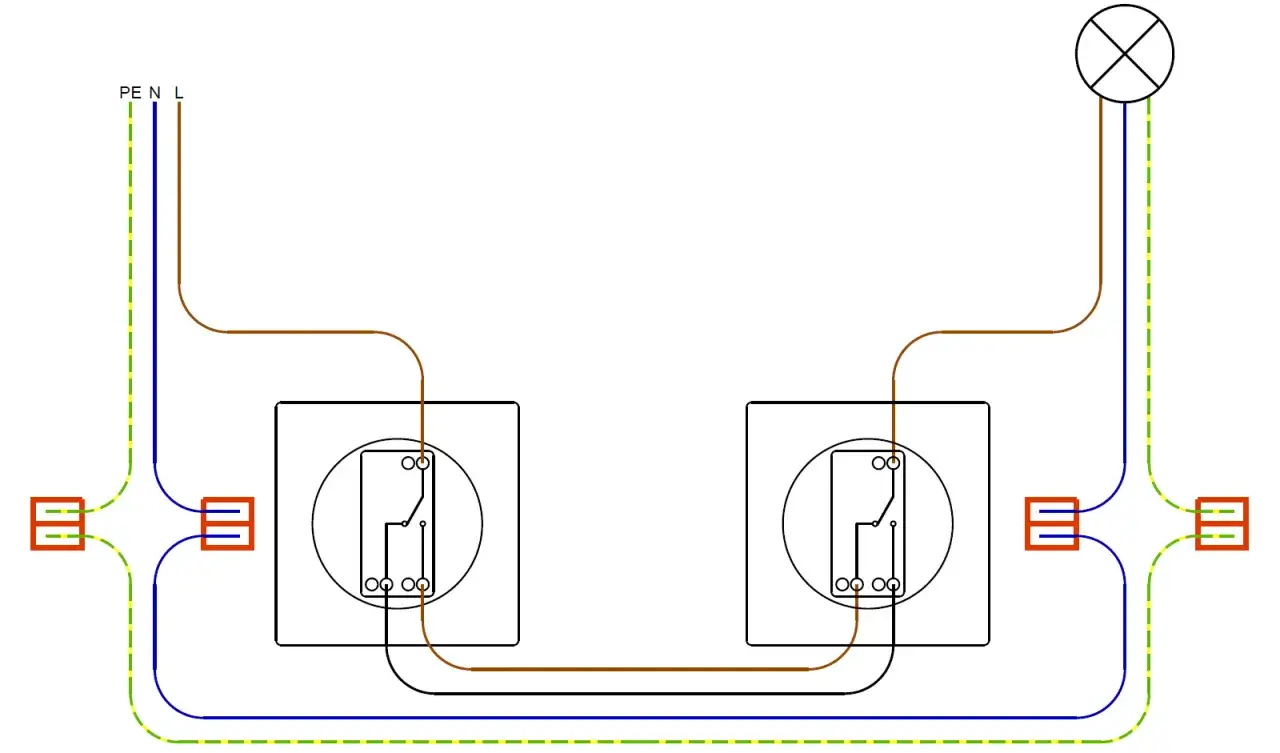

Tak wygląda połączenie między dwoma punktami sterowania
W klasycznym układzie masz dwa łączniki i jedną lampę. Do pierwszego łącznika doprowadzasz fazę L, między łącznikami prowadzisz dwie żyły korespondencyjne, a z drugiego łącznika wychodzi przewód do lampy. Neutralny N i ochronny PE prowadzi się do oprawy osobno.
- Faza L wchodzi do pierwszego łącznika schodowego.
- Między łącznikami idą 2 żyły korespondencyjne.
- Drugi łącznik podaje fazę na lampę.
- N i PE trafiają bezpośrednio do oprawy oświetleniowej.
W praktyce oznacza to, że sam układ sterowania jest prosty, ale musi być poprowadzony poprawnie. Jeśli pomylisz żyły korespondencyjne albo wprowadzisz fazę w niewłaściwe zaciski, światło zacznie działać odwrotnie albo w ogóle nie ruszy. Przy rozbudowie do trzeciego punktu dochodzi jeszcze łącznik krzyżowy, który pracuje na tych samych żyłach, tylko zmienia ich tor przełączenia.
To właśnie ten schemat sprawia, że przy pytaniu o liczbę żył najczęściej pada odpowiedź „dwie między łącznikami”, ale to tylko część obrazu. W wielu instalacjach ważniejsze jest to, co dzieje się z neutralnym i ochronnym, więc przechodzę do tego osobno.
Neutralny i ochronny zwykle nie idą przez sam łącznik
Jeżeli ktoś mówi o „trzech żyłach” w kontekście światła schodowego, bardzo często ma na myśli kabel do lampy, a nie odcinek między łącznikami. I tu warto trzymać się prostego rozróżnienia: łącznik steruje fazą, a nie neutralnym. Neutralny N wraca do oprawy, a PE pełni funkcję ochronną i również powinien trafić do punktu świetlnego.
| Przewód | Gdzie biegnie | Po co jest potrzebny |
|---|---|---|
| L | Do pierwszego łącznika i dalej przez układ | Zasilanie obwodu oświetlenia. |
| Żyły korespondencyjne | Między łącznikami | Zmiana stanu światła z dwóch miejsc. |
| N | Bezpośrednio do lampy | Zamknięcie obwodu po stronie oprawy. |
| PE | Do lampy i metalowych elementów oprawy | Ochrona przeciwporażeniowa. |
W nowych instalacjach warto myśleć trochę szerzej niż tylko „czy światło zapali się teraz”. Jeśli planujesz łącznik z podświetleniem, automat czasowy albo moduł smart, obecność neutralnego w puszce często robi różnicę. Bez niego część urządzeń po prostu nie zadziała albo będzie wymagała innego montażu. To ważne zwłaszcza wtedy, gdy remontujesz mieszkanie i chcesz uniknąć sytuacji, w której osprzęt kupiony dziś okaże się za dwa tygodnie niekompatybilny.
W starej instalacji problem zwykle wychodzi przy pierwszej puszce
Przy modernizacji starszego mieszkania albo domu najpierw sprawdzam, ile żył naprawdę dochodzi do puszki i czy w ogóle jest tam miejsce na nowy mechanizm. Jeśli widzisz tylko dwa przewody, to zazwyczaj masz zwykły punkt włączania i wyłączania światła, a nie układ schodowy. Do zrobienia sterowania z dwóch miejsc potrzebujesz odpowiednio poprowadzonych przewodów, więc bez dodatkowej żyły albo bez wymiany odcinka kabla może się okazać, że klasyczne rozwiązanie nie jest możliwe.
| Co widzisz w instalacji | Co to zwykle oznacza | Jak to ocenić |
|---|---|---|
| Tylko 2 żyły w puszce | Najczęściej zwykły punkt sterowania | Do układu schodowego zwykle za mało. |
| Brak przewodu neutralnego w puszce | Może ograniczać wybór osprzętu | Problem przy podświetleniu i automatyce. |
| Brak miejsca w płytkiej puszce | Nowy mechanizm może się nie zmieścić | Warto rozważyć głębszą puszkę. |
| Starsza instalacja bez uporządkowanego oznaczenia | Ryzyko pomylenia żył | Tu nie warto działać „na oko”. |
W takich sytuacjach nie ma sensu udawać, że jeden uniwersalny schemat załatwi wszystko. Czasem da się dołożyć brakujący przewód, czasem lepiej zmienić sposób sterowania, a czasem najrozsądniej jest zostawić układ prostszy, ale pewny. I właśnie na tych błędach najczęściej ludzie tracą czas oraz pieniądze, więc warto je nazwać wprost.
Najczęstsze błędy przy montażu, które potem trudno odkręcić
Przy takich instalacjach największy problem rzadko polega na samym osprzęcie. Częściej chodzi o pośpiech, zły dobór przewodów albo mylenie oznaczeń. Ja zwracam uwagę przede wszystkim na te rzeczy:
- Mylenie zacisków z liczbą żył. Mechanizm może mieć 3 zaciski, ale przewodów w puszce bywa więcej.
- Używanie niebieskiej albo żółto-zielonej żyły jako roboczej bez poprawnego oznaczenia. To nie jest dobry zwyczaj i potrafi wprowadzić chaos przy serwisie.
- Brak przewodu neutralnego tam, gdzie później ma pojawić się podświetlenie albo moduł smart.
- Zbyt płytka puszka, przez którą osprzęt nie mieści się po podłączeniu przewodów.
- Brak opisu żył podczas remontu. Po kilku miesiącach nikt nie pamięta, który przewód był korespondencyjny, a który zasilający.
- Prowadzenie obwodu „na skróty” bez PE do oprawy. To oszczędność pozorna, bo później utrudnia bezpieczną wymianę lampy.
W przypadku remontu mieszkania albo domu najgorsze są błędy, których nie widać od razu. Światło może działać, ale przy wymianie osprzętu, zmianie lampy albo dołożeniu sterowania problem wróci. Dlatego lepiej od początku założyć poprawny układ niż liczyć, że „jakoś to będzie”.
Kiedy lepiej wybrać automat schodowy albo sterowanie bezprzewodowe
Nie każda sytuacja wymaga klasycznego układu z dwoma łącznikami. Jeśli zależy Ci na wygodzie albo w ścianie nie ma dość miejsca na dodatkowe żyły, rozsądnie jest rozważyć automat schodowy lub rozwiązanie bezprzewodowe. W katalogach producentów widać dziś modele, które rozpoznają pracę 3- lub 4-przewodową, a niektóre automaty oferują też funkcje ostrzegania przed wyłączeniem i regulację czasu podtrzymania światła.
| Rozwiązanie | Czego wymaga | Kiedy ma sens | Główne ograniczenie |
|---|---|---|---|
| Klasyczny łącznik schodowy | 2 żył korespondencyjnych między punktami | Gdy masz możliwość poprowadzenia przewodów i chcesz prostego sterowania | Wymaga poprawnego okablowania. |
| Automat schodowy | Zależnie od modelu 3- lub 4-przewodowego podłączenia | Na korytarzach, schodach i w miejscach, gdzie światło ma świecić przez określony czas | To już urządzenie funkcyjne, a nie zwykły mechanizm. |
| Sterowanie bezprzewodowe lub smart | Zasilanie modułu i zgodny system | Gdy chcesz ograniczyć kucie ścian albo dodać sterowanie bez dodatkowych przewodów | Zależność od kompatybilności i elektroniki. |
Ja traktuję takie alternatywy jako praktyczne wyjście z trudnej sytuacji, a nie modny dodatek. Jeśli instalacja jest stara, puszki są płytkie, a ściany nie są gotowe na przeróbkę, automat albo moduł bezprzewodowy może być po prostu lepszą decyzją. Kluczowe jest tylko to, żeby dobrać go do realnego układu przewodów, a nie odwrotnie.
Co zaplanować od razu przy remoncie mieszkania albo domu
Jeżeli robisz remont i masz wpływ na instalację od zera, zaplanuj nie tylko sam układ sterowania, ale też przyszłą rozbudowę. To właśnie na tym etapie najłatwiej uniknąć późniejszego kucia. Zostawiłbym przede wszystkim miejsce w puszce, sensowny zapas przewodu i możliwość dołożenia neutralnego tam, gdzie dziś nie wydaje się potrzebny.
- Przewidź głębsze puszki tam, gdzie ma pracować więcej przewodów lub bardziej rozbudowany osprzęt.
- Zostaw opisane żyły korespondencyjne, żeby później nie zgadywać, co do czego było podłączone.
- Jeśli planujesz podświetlany łącznik, automat albo moduł smart, sprawdź wcześniej, czy w puszce jest neutralny.
- Nie licz wyłącznie na minimum techniczne. Zapas przewodów i przestrzeni w ścianie daje większą elastyczność przy zmianach.
- W punkcie świetlnym zadbaj o pełny komplet przewodów: L, N i PE.
W praktyce właśnie to robi największą różnicę: nie sam typ osprzętu, tylko poprawnie przygotowana instalacja. Jeśli od początku rozumiesz, ile żył potrzebuje układ schodowy i co jest potrzebne do lampy, łatwiej kupić właściwy osprzęt, uniknąć przeróbek i zachować porządek w całym obwodzie. Przy remoncie to oszczędza nie tylko czas, ale też nerwy, które zwykle kosztują najwięcej.
