Przy wymianie gniazdka wiele osób zatrzymuje się przy prostym pytaniu: gdzie podłączyć przewód fazowy, a gdzie neutralny? W polskich instalacjach przyjmuje się konkretny układ, ale sama pozycja lewej lub prawej strony nie zastępuje pomiaru ani oceny stanu całej instalacji. Poniżej wyjaśniam, jak rozpoznać właściwe zaciski, co oznaczają kolory przewodów i kiedy obecność fazy po prawej stronie powinna skłonić do wezwania elektryka.
Najważniejsze informacje o położeniu fazy w gniazdku
- Faza L powinna znajdować się po lewej stronie, patrząc od przodu gniazda z bolcem ochronnym u góry.
- Przewód neutralny N podłącza się zwykle po prawej stronie.
- Przewód ochronny PE trafia do bolca lub zacisku oznaczonego symbolem uziemienia.
- Lewa strona to praktyka instalacyjna, a nie powód, by ignorować pomiary i stan przewodów.
- Faza po prawej stronie zwykle oznacza zamienione przewody L i N, ale nie zawsze świadczy o bezpośrednim zagrożeniu.
- Prace przy gniazdku 230 V najlepiej powierzyć elektrykowi z odpowiednimi kwalifikacjami.
Po której stronie znajduje się faza w gniazdku
W typowym polskim gnieździe typu E, wyposażonym w bolec ochronny, fazę podłącza się po lewej stronie. Trzeba patrzeć na gniazdo od frontu i ustawić je tak, aby bolec ochronny znajdował się u góry. Wtedy po prawej stronie powinien znaleźć się przewód neutralny, a przewód ochronny należy przyłączyć do bolca.
To odpowiedź na najczęstsze pytanie o to, po której stronie faza w gniazdku powinna się znajdować. Taki układ jest utrwaloną praktyką w Polsce i ułatwia zachowanie spójności całej instalacji. Podobny schemat znajdziemy w materiałach edukacyjnych ZPE, gdzie przewód brązowy trafia do lewego zacisku, niebieski do prawego, a żółto-zielony do styku ochronnego.
Nie traktuję jednak lewej strony jako jedynego kryterium bezpieczeństwa. Najważniejsze są prawidłowe połączenia, ciągłość przewodu ochronnego i pomiary. Samo gniazdko może działać również wtedy, gdy przewody L i N zostały zamienione, ale taki montaż jest niezgodny z przyjętym porządkiem i może mieć znaczenie dla niektórych urządzeń oraz wyłączników.

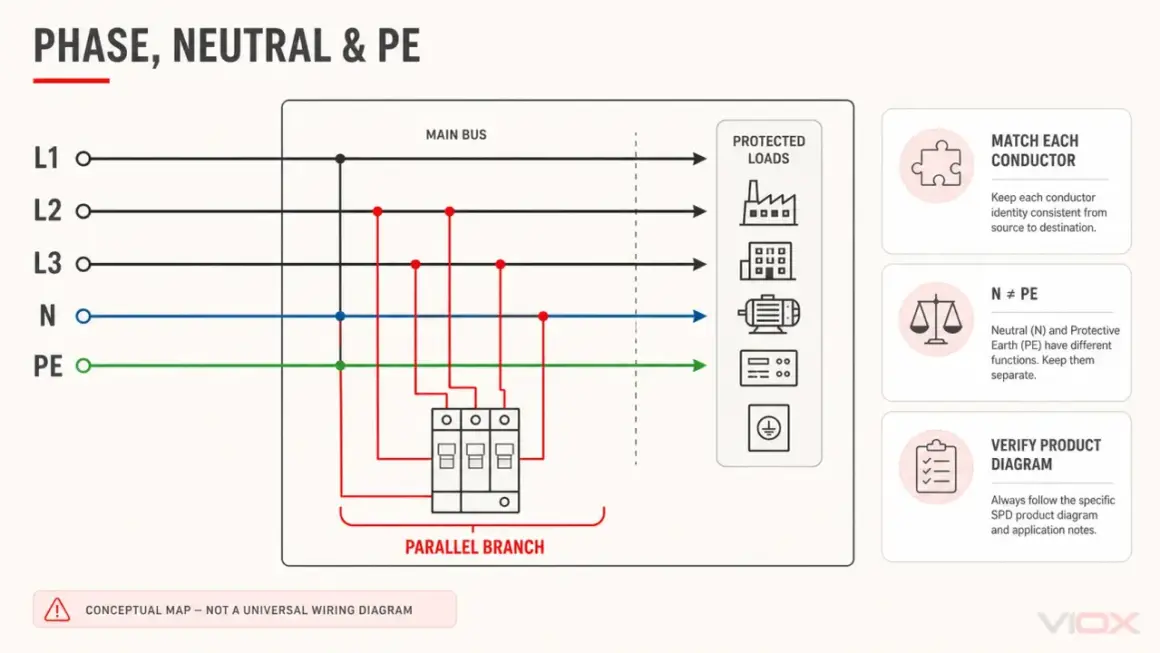

Co oznaczają zaciski L, N i PE
Na tylnej części gniazda znajdują się oznaczenia, które są ważniejsze niż kolor obudowy czy położenie śrub. Litera L oznacza przewód fazowy, czyli żyłę znajdującą się pod napięciem względem ziemi. Litera N odnosi się do przewodu neutralnego, a symbol uziemienia wskazuje zacisk ochronny PE.
| Oznaczenie | Funkcja | Typowy kolor przewodu | Miejsce podłączenia |
|---|---|---|---|
| L | Przewód fazowy | Brązowy, czarny lub szary | Lewy zacisk gniazda |
| N | Przewód neutralny | Niebieski | Prawy zacisk gniazda |
| PE | Przewód ochronny | Żółto-zielony | Bolec lub zacisk ochronny |
Kolor pomaga, ale nie daje pełnej pewności. W starym mieszkaniu przewody mogły być oznaczone według dawnych zasad, a podczas wcześniejszego remontu ktoś mógł je podłączyć niewłaściwie. Niebieska izolacja nie gwarantuje, że przewód jest bez napięcia, dlatego przy nieznanej instalacji nie wolno opierać się wyłącznie na barwie żyły.
Dlaczego przewód ochronny jest najważniejszy dla bezpieczeństwa
Przewód PE ma odprowadzić prąd do ziemi w razie uszkodzenia urządzenia i pojawienia się napięcia na jego metalowej obudowie. Dzięki temu może zadziałać zabezpieczenie nadprądowe lub wyłącznik różnicowoprądowy. Przewodu ochronnego nie wolno wykorzystywać jako neutralnego ani odłączać tylko dlatego, że gniazdko ma działać bez bolca.
W starszych budynkach można spotkać instalacje dwużyłowe z przewodem PEN, który łączy funkcję ochronną i neutralną. Modernizacja takiego układu wymaga oceny całego obwodu, a nie tylko wymiany osprzętu. Właśnie tutaj domowe poradniki często upraszczają temat zbyt mocno, bo mostkowanie zacisków bez znajomości układu sieci może stworzyć realne zagrożenie.
Czy faza po prawej stronie oznacza błąd
Jeżeli po ustawieniu gniazda bolcem do góry wskaźnik pokazuje napięcie po prawej stronie, najczęściej oznacza to zamianę przewodów L i N. Urządzenie może mimo tego działać normalnie, ponieważ odbiornik otrzymuje napięcie między fazą a przewodem neutralnym. Nie znaczy to jednak, że układ można uznać za wykonany prawidłowo.
Ma to znaczenie szczególnie wtedy, gdy urządzenie ma wyłącznik jednobiegunowy. Przy prawidłowym podłączeniu wyłącznik powinien rozłączać przewód fazowy. Po zamianie żył urządzenie może wyglądać na wyłączone, ale część jego obwodu nadal będzie połączona z fazą. W przypadku prostych odbiorników nie zawsze od razu zauważymy różnicę, lecz podczas naprawy może ona zwiększyć ryzyko porażenia.
Nie ma też sensu mechanicznie odwracać każdego gniazdka bez sprawdzenia reszty obwodu. W instalacji po wielu remontach problem może dotyczyć nie jednego punktu, lecz całego ciągu gniazd. Najlepszym rozwiązaniem jest przywrócenie jednego, powtarzalnego układu i potwierdzenie go pomiarem.
Kiedy sytuacja jest poważniejsza
- wskaźnik pokazuje napięcie w obu otworach gniazda,
- napięcie pojawia się na bolcu ochronnym,
- wyłącznik różnicowoprądowy natychmiast się wyłącza,
- gniazdko iskrzy, nagrzewa się albo ma luźne zaciski,
- brakuje przewodu ochronnego mimo obecności bolca,
- kolory przewodów nie zgadzają się z ich rzeczywistą funkcją.
W takich przypadkach nie ograniczałbym się do przełożenia dwóch przewodów. Objaw może wskazywać na uszkodzenie izolacji, przerwany przewód PEN, błędne mostkowanie albo wadliwy osprzęt. Gniazdo należy wyłączyć z użytkowania do czasu sprawdzenia przez elektryka.
Jak sprawdzić, gdzie jest faza
Najbezpieczniej zlecić sprawdzenie osobie, która ma odpowiednie kwalifikacje i dysponuje dwubiegunowym wskaźnikiem napięcia oraz miernikiem. Taki pomiar pozwala ocenić nie tylko obecność napięcia, lecz także relację między L, N i PE. Tester gniazdek jest pomocny orientacyjnie, ale nie zastępuje pełnego pomiaru instalacji.
Dlaczego próbnik neonowy nie wystarcza
Popularny śrubokręt z neonówką może zaświecić na przewodzie fazowym, ale jego wskazanie zależy między innymi od sposobu trzymania narzędzia, wilgotności i jakości kontaktu. Może też nie wykryć wszystkich problemów z przewodem ochronnym. Traktuję go co najwyżej jako prosty wskaźnik, nigdy jako dowód, że gniazdo jest bezpieczne.
Nie należy wkładać do otworów gniazda przypadkowych przewodów, metalowych narzędzi ani miernika ustawionego w niewłaściwym trybie. Napięcie 230 V może spowodować ciężkie obrażenia lub śmierć, dlatego osoba bez doświadczenia nie powinna zdejmować ramki i wykonywać pomiarów pod napięciem.
Przeczytaj również: Napięcie 230 V / 400 V w domu - Co musisz wiedzieć?
Co można sprawdzić bez rozbierania gniazdka
Bez ingerencji w instalację można obejrzeć obudowę, sprawdzić, czy gniazdko nie jest luźne, oraz zwrócić uwagę na trzaski, zapach spalenizny i nadmierne nagrzewanie. Można też użyć fabrycznego testera gniazdek, pod warunkiem że rozumie się jego ograniczenia. Brak komunikatu o błędzie nie oznacza automatycznie sprawnego uziemienia.
Jeżeli kupuję mieszkanie z rynku wtórnego i mam wątpliwości co do instalacji, rozsądniej jest zamówić przegląd obwodów przed większym remontem. Koszt pojedynczego sprawdzenia będzie zwykle niewielki w porównaniu z naprawą uszkodzonego sprzętu, skutkami zwarcia albo konsekwencjami pożaru.
Jak prawidłowo podłączyć gniazdko podczas remontu
Przy wymianie osprzętu należy najpierw wyłączyć właściwy obwód w rozdzielnicy i zabezpieczyć go przed przypadkowym włączeniem. Następnie trzeba potwierdzić brak napięcia odpowiednim przyrządem, a nie tylko zaufać położeniu dźwigni wyłącznika. Wyłączenie bez sprawdzenia jest założeniem, nie pomiarem.
W nowej instalacji trzyżyłowej przewód brązowy lub czarny prowadzi się do zacisku L, niebieski do N, a żółto-zielony do PE. W praktyce warto trzymać się oznaczeń producenta gniazda, ponieważ konstrukcja zacisków może różnić się między modelami. Przewody powinny być dobrze odizolowane, mocno osadzone i pozbawione nadmiernie naciętej izolacji.
Po zamontowaniu gniazda trzeba sprawdzić jego stabilność, działanie zabezpieczeń i poprawność połączeń. W instalacji po modernizacji elektryk powinien wykonać między innymi pomiar ciągłości przewodu ochronnego, impedancji pętli zwarcia oraz działania wyłącznika różnicowoprądowego, jeśli taki element znajduje się w obwodzie.
W mieszkaniu z instalacją aluminiową, dwużyłową albo wielokrotnie przerabianą nie podejmowałbym się samodzielnej wymiany. Problemem może być nie samo gniazdko, lecz stan przewodów w puszce i rozdzielnicy. Nowy biały osprzęt nie naprawi starego, przegrzanego połączenia ukrytego w ścianie.
Co zapamiętać przed wymianą gniazdka
W polskim standardzie przyjmuje się układ, w którym faza jest po lewej stronie, neutralny po prawej, a ochronny na bolcu, gdy patrzymy na gniazdo od przodu z bolcem u góry. To dobry punkt odniesienia przy montażu i kontroli, ale nie powinien zastępować sprawdzenia przewodów.
Jeżeli faza znajduje się po prawej stronie, nie trzeba od razu zakładać najgorszego. Trzeba jednak ustalić, czy to zwykła zamiana L i N, czy część większego problemu z ochroną przeciwporażeniową. Przy jakichkolwiek wątpliwościach bezpieczniejsza i zwykle tańsza jest wizyta elektryka niż eksperymentowanie przy czynnym obwodzie.
