Skuteczna ochrona przeciwporażeniowa i odgromowa zaczyna się od porządnie wykonanego połączenia z gruntem. Dobrze dobrany uziom decyduje o tym, czy instalacja zadziała przy zwarciu, jak zachowa się ochronnik przepięciowy i czy budynek będzie bezpieczny po latach użytkowania. Poniżej wyjaśniam, jakie są najważniejsze rozwiązania, jak je wykonuje się w praktyce i co sprawdzić, gdy kupujesz lub odbierasz dom.
Najważniejsze rzeczy o uziemieniu budynku
- W nowych budynkach najlepiej planować elektrodę jeszcze przed wylaniem fundamentów.
- W modernizacji częściej sprawdza się pierścień uziemiający albo elektrody pionowe.
- Sam element w gruncie nie wystarcza - liczą się też GSU, PE, połączenia wyrównawcze i pomiary.
- W budynkach mieszkalnych warto mieć protokoły okresowych kontroli instalacji elektrycznej i odgromowej.
- Przy zakupie domu brak dokumentacji instalacji uziemiającej to realny sygnał ostrzegawczy, nie detal.
Jak działa uziom i dlaczego sam nie wystarcza
Patrzę na to tak: sam element w gruncie nie wystarcza. Żeby ochrona działała, potrzebujesz przewodu ochronnego PE, głównej szyny uziemiającej (GSU, czyli punktu zbiorczego dla połączeń ochronnych) oraz połączeń wyrównawczych, które sprowadzają metalowe elementy budynku do jednego potencjału. Dopiero wtedy prąd uszkodzeniowy ma przewidywalną drogę, a zabezpieczenia mogą odłączyć zasilanie w odpowiednim czasie.
- w układzie TN kluczowa jest impedancja pętli zwarcia, czyli Zs, bo to ona pozwala zadziałać zabezpieczeniu nadprądowemu;
- w układzie TT najważniejszy jest warunek RA × IΔn ≤ 50 V, czyli relacja między rezystancją elektrody a prądem różnicowym RCD;
- w obu układach liczy się ciągłość przewodu PE i połączeń wyrównawczych, bo przerwa w jednym miejscu psuje cały układ.
Tu warto rozumieć oznaczenia: RA to suma rezystancji uziemienia i przewodu ochronnego, IΔn to prąd znamionowy wyzwolenia różnicówki, a Zs to impedancja pętli zwarcia. Nie chodzi o matematykę dla samej matematyki, tylko o to, żeby urządzenia ochronne odłączyły zasilanie zanim napięcie dotykowe stanie się groźne.
Innymi słowy, elektroda w ziemi jest ważna, ale jej skuteczność ocenia się zawsze razem z resztą instalacji. To właśnie to rozróżnienie decyduje, jaki wariant ma sens w nowym domu, a jaki przy modernizacji.
Który typ sprawdza się w nowym domu, a który w modernizacji

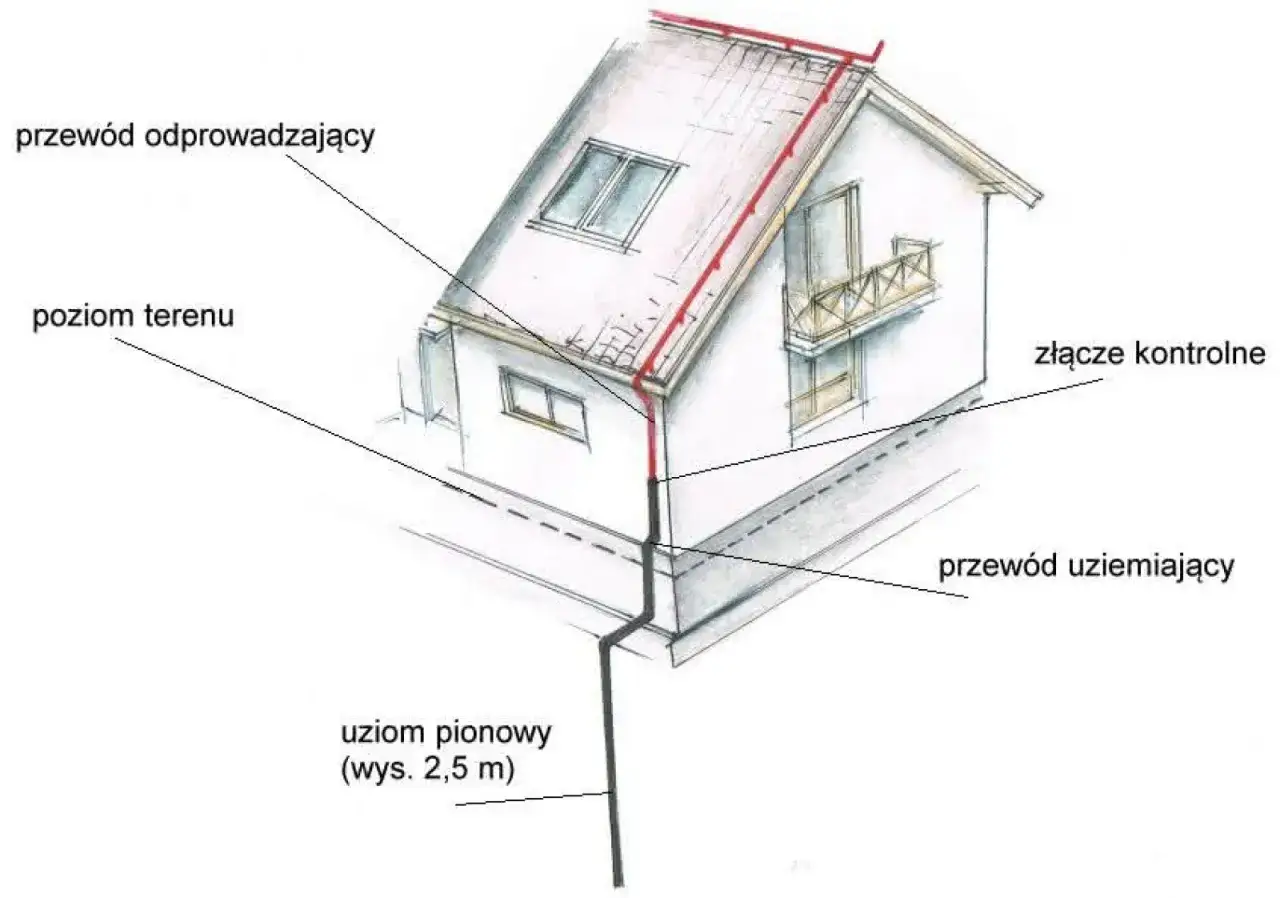

W nowych domach najczęściej najlepiej wypada rozwiązanie wbudowane w fundament, bo można je zaplanować razem z konstrukcją i nie wracać do tematu po wykończeniu. W modernizacji sytuacja zmienia się od razu: czasem łatwiej dołożyć pierścień na zewnątrz albo kilka elektrod pionowych niż próbować odtwarzać coś w gotowym budynku. Ja zwykle wybieram nie „najmocniej brzmiące” rozwiązanie, tylko to, które da się wykonać porządnie i później zmierzyć.
| Rozwiązanie | Gdzie ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| Elektroda fundamentowa | Nowy dom, płyta albo ławy fundamentowe | Dobra trwałość, mało widoczna, zwykle opłacalna, jeśli jest zaplanowana z wyprzedzeniem | Praktycznie nie dołożysz jej później bez ingerencji w konstrukcję |
| Pierścień uziemiający | Istniejący budynek, izolacja obwodowa, biała wanna | Można go wykonać później, dobrze współpracuje z ochroną odgromową | Wymaga wykopów i dobrego doboru materiału odpornego na korozję |
| Elektrody pionowe | Mało miejsca, trudny grunt, modernizacja | Łatwo je rozbudować, często pomagają przy słabym gruncie | Wynik zależy od warstw gruntu, a jedna sztuka bywa za mało |
| Elektroda pozioma | Teren wokół budynku, większa działka | Prosta konstrukcja, dobra do łączenia z innymi elementami | Potrzebuje przestrzeni i prawidłowej głębokości ułożenia |
| Naturalne elementy przewodzące | Zbrojenie, konstrukcja metalowa, inne elementy budynku | Wykorzystuje to, co i tak jest w budynku | Trzeba sprawdzić ciągłość i odporność na korozję |
Warunki techniczne dopuszczają wykorzystanie metalowych konstrukcji budynku i zbrojenia fundamentów jako elementów uziemiających, ale na tym nie kończy się robota. W budynku z nowoczesną instalacją liczy się też miejsce na ochronniki przepięć, zabezpieczenie odgromowe i sensowne prowadzenie przewodów, bo później każdy dodatkowy zacisk wymaga już więcej pracy.
Metalowe przewody wodociągowe mogą być wykorzystane tylko warunkowo, więc traktuję je jako dodatek, a nie jedyny filar ochrony. To ważne szczególnie w starszych budynkach, gdzie część instalacji bywa już wymieniona na tworzywo.
Sama lista typów nie rozwiązuje jeszcze tematu, bo o jakości decydują detale montażowe. I właśnie od nich przechodzę do wykonania.
Jak wygląda poprawne wykonanie od fundamentu do GSU
Najbardziej nie lubię sytuacji, w której ktoś zostawia ten temat „na później”. W praktyce później oznacza zwykle kucie, poprawki i nerwową walkę z miejscem, którego już nie ma. Dlatego poprawne wykonanie zaczyna się na etapie projektu, jeszcze przed betonowaniem fundamentów.
W praktyce trzymam się wymagań PN-HD 60364-5-54, bo to ona porządkuje układy uziemiające i przewody ochronne. Sama norma nie załatwia wszystkiego, ale daje logiczny szkielet dla projektu, montażu i odbioru.
- Planowanie trasy - wyznaczam miejsce wpięcia do GSU, punkty kontrolne i drogę prowadzenia przewodu, zanim ruszą prace mokre.
- Dobór materiału - w gruncie i w betonie liczy się trwałość oraz odporność na korozję, a nie sama cena metra bieżącego.
- Otulina i ochrona - element zatopiony w betonie powinien mieć odpowiednią otulinę, zwykle co najmniej 5 cm, żeby nie pracował w agresywnym środowisku.
- Wyprowadzenie do GSU - zostawiam dostępny punkt połączeniowy, żeby dało się później wykonać pomiar i podłączyć inne części ochrony.
- Połączenia wyrównawcze - do głównej szyny trafiają przewody PE i wszystkie przewidziane w projekcie metalowe elementy, które trzeba sprowadzić do wspólnego potencjału.
- Dokumentacja i pomiar - bez szkicu, zdjęć i protokołu nie mam pewności, że wykonanie da się obronić przy odbiorze.
Warto tu pamiętać o jednym: projekt budynku i elektryka muszą się „widzieć” od początku. Gdy fundament jest już zalany, a wnętrza wykończone, poprawki są nieproporcjonalnie drogie. To dlatego dobra praktyka na budowie oszczędza więcej niż najtańszy materiał kupiony w ostatniej chwili.
Dopiero wtedy ma sens pytanie o odbiór i pomiary, bo bez nich nie wiadomo, czy układ naprawdę działa.
Co sprawdzić przy odbiorze i podczas okresowych pomiarów
Jak przypomina GUNB, okresowa kontrola wykonywana co najmniej raz na 5 lat obejmuje również badanie instalacji elektrycznej i odgromowej w zakresie stanu sprawności połączeń, osprzętu, zabezpieczeń, izolacji oraz uziemień. To ważne, bo wiele usterek nie daje objawów na co dzień, a wychodzi dopiero przy pomiarze.
| Badanie | Co pokazuje | Co z niego wynika |
|---|---|---|
| Rezystancja elektrody i całego układu uziemiającego | Czy połączenie z gruntem jest wystarczająco dobre | Wpływa na skuteczność ochrony i odgromówki |
| Ciągłość PE i połączeń wyrównawczych | Czy nie ma przerw i luźnych zacisków | Bez tego ochrona jest pozorna |
| Test RCD | Czy różnicówka wyłącza przy zadanym prądzie | Kluczowe zwłaszcza w układach TT i w obwodach domowych |
| Oględziny i dokumentacja | Korozja, uszkodzenia, zgodność z projektem | Wykrywa problemy zanim staną się kosztowne |
Najwięcej błędów wychodzi właśnie na etapie pomiarów, bo wtedy nie da się już niczego ukryć. I to prowadzi prosto do problemów, które widuję najczęściej.
Najczęstsze błędy, które psują skuteczność ochrony
- Podpięcie do starej rury wodociągowej bez weryfikacji - to rozwiązanie historyczne, a nie pewny fundament ochrony; po wymianie odcinka na plastik ciągłość potrafi zniknąć.
- Brak dostępu do punktu kontrolnego - jeśli nie da się wykonać pomiaru bez demolki, układ został zaprojektowany źle.
- Zbyt mało elektrod w trudnym gruncie - jeden krótki pręt nie zawsze wystarczy, zwłaszcza przy suchym lub kamienistym podłożu.
- Korozja i przypadkowe materiały - po kilku latach nie chodzi już o estetykę, tylko o spadek skuteczności i przerwy w połączeniach.
- Brak powiązania z GSU - sama elektroda bez dobrego wpięcia do układu ochronnego nie zrobi całej roboty.
- Brak pomiaru po wykonaniu - bez protokołu nikt nie wie, czy instalacja naprawdę spełnia warunki pracy.
W praktyce te błędy widać szczególnie wtedy, gdy budynek ma później dostać ochronniki przepięć, fotowoltaikę albo ładowarkę do auta. Wtedy wychodzi, że „oszczędność” z etapu budowy była tylko odłożonym kosztem.
To ma znaczenie szczególnie przy zakupie gotowego domu albo mieszkania, gdzie część problemów nie jest widoczna na pierwszy rzut oka.
Co to oznacza dla kupującego dom lub mieszkanie
Przy zakupie domu lub mieszkania patrzę nie tylko na wykończenie i liczniki. Proszę o dokumentację instalacji uziemiającej, schemat rozdzielnicy, protokoły badań oraz informację, kiedy ostatnio wykonano 5-letnią kontrolę instalacji elektrycznej i odgromowej. W mieszkaniu nie zobaczysz samej elektrody, więc tym bardziej liczą się papiery i stan wspólnych pionów.
- protokoły pomiarów i data ostatniego badania;
- schemat GSU i opis połączeń wyrównawczych;
- informacja o układzie zasilania, najczęściej TN-C-S albo TT;
- stan wyłączników RCD i ochronników przepięć;
- w domu jednorodzinnym także dokumentacja instalacji odgromowej, jeśli została wykonana.
Jeśli dokumentów brakuje, nie zakładam od razu awarii, ale doliczam dodatkowe badanie do kosztu zakupu. To jedna z tych pozycji, które w ogłoszeniu prawie nie widać, a przy odbiorze potrafią zmienić cały rachunek.
Jeżeli w planach są nowe odbiorniki, warto sprawdzić zapas już teraz, zanim wnętrza zostaną wykończone.
Na co patrzę, gdy budynek ma dostać fotowoltaikę, pompę ciepła albo ładowarkę do auta elektrycznego
Nowe urządzenia nie obciążają wyłącznie rozdzielnicy. W praktyce najbardziej sprawdzam, czy układ uziemiający ma zapas pod dodatkowe połączenia, czy GSU ma wolne miejsca na kolejne przewody i czy połączenia wyrównawcze obejmują metalowe elementy, które później mogą stać się częścią nowej instalacji. Przy fotowoltaice i ochronie przepięciowej znaczenie ma też współpraca z ogranicznikami SPD, bo bez dobrego odniesienia do ziemi ich skuteczność spada.
- zostawiam miejsce na przyszłe obwody i zaciski w rozdzielnicy;
- sprawdzam ciągłość połączeń do garażu, kotłowni i konstrukcji dachu;
- weryfikuję, czy ochrona przepięciowa jest dobrana do realnego układu zasilania;
- po montażu nowych odbiorników zlecam ponowny pomiar, zamiast zakładać, że „stare było dobre”.
Jeżeli miałbym wskazać jedną praktyczną zasadę, byłaby prosta: poprawiać układ ochronny przed wykończeniem budynku, a nie po nim. To zwykle tańsze, czystsze i znacznie mniej stresujące niż późniejsze kucie ścian i posadzek.
