W instalacji elektrycznej barwa żyły nie jest ozdobą, tylko praktycznym kodem funkcji. W praktyce kolory przewodów pomagają odróżnić ochronę, tor neutralny i fazę, ale przy remoncie albo zakupie mieszkania nie wystarczy patrzeć wyłącznie na izolację. Poniżej wyjaśniam, jak czytać oznaczenia, które barwy są standardem w Polsce i gdzie najczęściej pojawiają się kosztowne pomyłki.
Najważniejsze zasady, które pozwalają odczytać instalację bez zgadywania
- Żółto-zielony oznacza przewód ochronny PE, a w starszych układach także PEN z dodatkowymi końcówkami w kolorze niebieskim.
- Niebieski jest zarezerwowany dla przewodu neutralnego N.
- Brązowy, czarny i szary to najczęściej przewody fazowe L, L1, L2 i L3.
- W starszych instalacjach barwa nie zawsze odpowiada dzisiejszym zasadom, więc kolor traktuję jako wskazówkę, nie dowód.
- Przy oględzinach mieszkania ważniejsze od samej barwy są pomiary, opis obwodów i stan rozdzielnicy.
- Jeśli coś budzi wątpliwości, bezpieczniej założyć błąd niż „dopasowywać” funkcję na oko.
Jak działa kod barwny w instalacji elektrycznej
Ja zawsze zaczynam od prostego założenia: barwa ma ułatwiać identyfikację, ale nie zastępuje pomiaru. W Polsce zasady oznaczania żył porządkuje norma PN-HD 308 S2, która porządkuje identyfikację przewodów w kablach i przewodach instalacyjnych. Dzięki temu elektryk, serwisant i właściciel mieszkania mają wspólny punkt odniesienia, a nie własną interpretację kolorów.
Najważniejsze jest to, że każda barwa ma przypisaną funkcję, a nie „ładny” wygląd. W typowej instalacji domowej przewód ochronny ma chronić przed porażeniem, neutralny zamyka obwód roboczy, a fazowy doprowadza napięcie do odbiornika. Jeśli pomylisz te role, ryzykujesz nie tylko awarię, ale też utratę ochrony tam, gdzie była ona najważniejsza.
To prowadzi już do konkretów: jakie barwy odpowiadają poszczególnym funkcjom i gdzie najłatwiej o nieporozumienie.

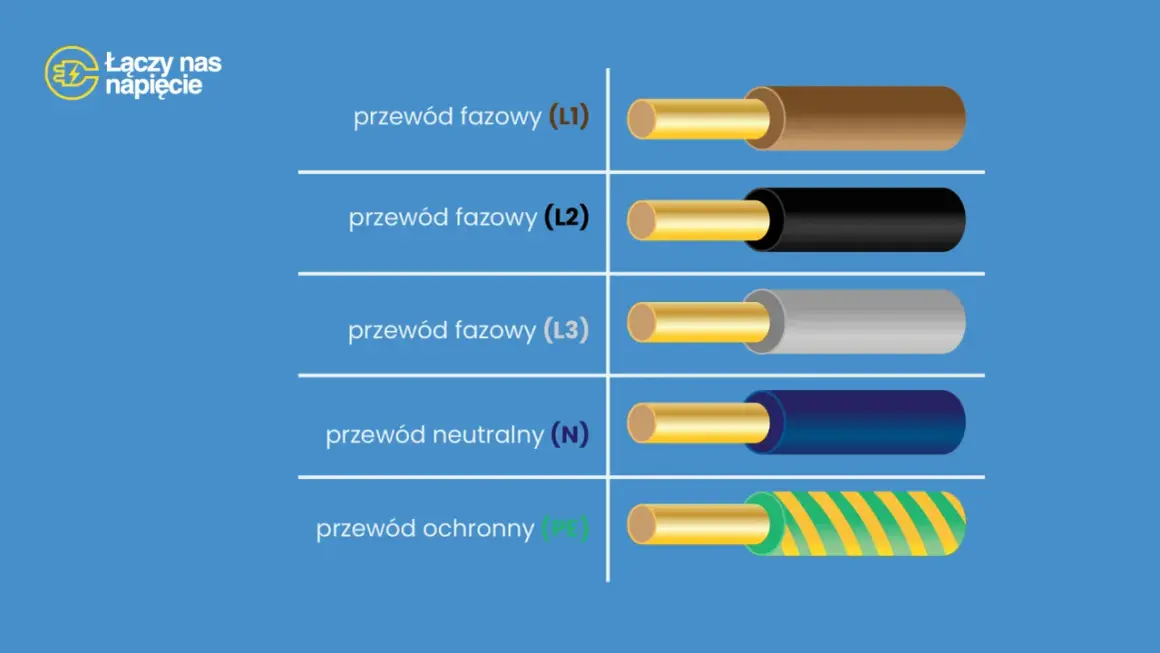

Co oznaczają poszczególne barwy żył
W polskich instalacjach domowych najczęściej spotykam kilka stałych reguł, które warto zapamiętać od razu. Nie są to ozdobne konwencje, tylko praktyczny system, który ma ułatwić bezpieczne podłączenie gniazd, lamp i urządzeń.
| Barwa | Funkcja | Gdzie spotykam ją najczęściej | Na co zwracam uwagę |
|---|---|---|---|
| Żółto-zielony | PE, czyli przewód ochronny | Gniazda z bolcem, obudowy metalowe, połączenia wyrównawcze | Nie używam go jako fazy ani neutralnego; w starszych układach może współtworzyć przewód PEN. |
| Niebieski | N, czyli przewód neutralny | Obwody gniazd, oświetlenie, większość nowych instalacji mieszkaniowych | To barwa zarezerwowana dla funkcji neutralnej, więc nie powinno się jej „przepisywać” na inną rolę bez potrzeby. |
| Brązowy | L, czyli przewód fazowy | Jednofazowe obwody w mieszkaniu, część instalacji sterujących | To żyła czynna, dlatego przed pracą zawsze sprawdzam ją miernikiem. |
| Czarny | L lub jedna z faz L1/L2/L3 | Instalacje wielożyłowe, układy trójfazowe | Pomaga rozróżnić obwody, ale sam kolor nie mówi, która faza jest która bez schematu lub pomiaru. |
| Szary | L lub kolejna faza | Trójfazowe zasilanie urządzeń o większym poborze mocy | Często domyka zestaw faz w układzie 3-fazowym. |
| Żółto-zielony z niebieskimi końcówkami | PEN, czyli przewód ochronno-neutralny | Starsze układy TN-C i częściowo modernizowane instalacje | To nie jest zwykły neutralny; przy rozdziale na PE i N trzeba wiedzieć, z jakim układem ma się do czynienia. |
W praktyce zdarza się też czerwony jako żyła fazowa w starszych materiałach lub dawnych instalacjach, ale ja nie traktuję go dziś jako domyślnego standardu. Jeżeli kolor nie pasuje do aktualnego układu, lepiej założyć, że coś było przerabiane, niż wcisnąć przewód „na logikę”.
Po tej tabeli najważniejsze pytanie brzmi już nie „jaki to kolor?”, tylko „w jakim układzie pracuje cała instalacja”. I właśnie to rozróżnienie robi największą różnicę.
Dlaczego jednofazowa i trójfazowa instalacja czytają się inaczej
W mieszkaniu najczęściej spotyka się układ jednofazowy, w którym pracują trzy żyły: fazowa, neutralna i ochronna. W większych obciążeniach, na przykład przy płycie grzewczej, warsztacie albo niektórych pompach, dochodzi zasilanie trójfazowe, czyli układ z L1, L2 i L3 oraz dodatkowymi żyłami N i PE. To oznacza w praktyce nie trzy, ale zwykle pięć żył w jednym obwodzie zasilającym.
| Układ | Liczba żył | Typowe zastosowanie | Co z tego wynika |
|---|---|---|---|
| Jednofazowy | 3 | Gniazda, oświetlenie, standardowe obwody mieszkalne | Najprostszy układ, ale nadal wymaga poprawnego rozpoznania PE, N i L. |
| Trójfazowy | 5 | Płyta indukcyjna, urządzenia o większej mocy, garaż, warsztat | Barwy faz muszą być odróżnialne, bo bez tego łatwo pomylić kolejność podłączeń. |
| Starszy układ TN-C | 2 lub 4, zależnie od obwodu | Wiele starszych mieszkań i lokali po częściowych modernizacjach | Występuje przewód PEN, więc trzeba sprawdzić, gdzie naprawdę kończy się funkcja ochronna, a zaczyna neutralna. |
To ważne szczególnie przy odbiorze mieszkania po remoncie. Dwa gniazda mogą wyglądać identycznie, a jednak jedno będzie prowadzić do nowej, poprawnie rozdzielonej instalacji, a drugie do starego układu bez pełnej ochrony. Właśnie dlatego nie oceniam instalacji po samych kolorach, tylko po całym układzie i pomiarach.
Skoro barwy nie zawsze opowiadają całą historię, warto przejść do miejsc, w których najczęściej dochodzi do błędów i skrótów myślowych.
Gdzie barwy najczęściej mylą nawet doświadczonych
Najwięcej problemów widzę nie w nowych kablach, tylko w miejscach, gdzie ktoś coś przerobił po swojemu. Remonty „na szybko”, dołożone lampy, wymienione gniazda i stare puszki potrafią całkowicie rozjechać logikę kolorów.
- W starych mieszkaniach faza i neutralny mogą nie zgadzać się z dzisiejszym układem barw, bo instalacja była wykonywana według innych standardów albo była później poprawiana.
- Przy lampach i włącznikach niebieska żyła bywa użyta jako przewód roboczy, jeśli została jednoznacznie oznaczona na końcach. Bez takiego oznaczenia nie powinno się jej traktować jak zwykłego wyjątku.
- W puszkach po remontach często ginie ciągłość oznaczeń, więc kolor widoczny z jednej strony nie mówi jeszcze nic pewnego o drugiej stronie obwodu.
- W przewodach wielożyłowych jedna barwa może być częścią układu sterowania, a nie klasyczną fazą albo neutralnym.
- W układach z PEN ktoś mógł rozdzielić funkcje ochronną i neutralną bez zachowania poprawnego porządku, a wtedy sam kolor nie wystarczy do oceny bezpieczeństwa.
Dlatego przy pracy w instalacji zawsze wolę pomiar ciągłości i sprawdzenie napięcia niż śrubokręt z neonówką. To drugie daje tylko orientację, a przy realnym remoncie albo naprawie potrzebuję pewności, nie przeczucia.
Ten sam problem wraca szczególnie mocno wtedy, gdy kupuje się lokal lub planuje większy remont. Tam „to działa” nie jest jeszcze dobrą diagnozą.
Na co patrzę przy oględzinach mieszkania lub domu
Przy nieruchomości instalacja elektryczna często mówi więcej niż świeżo pomalowane ściany. Ja sprawdzam ją tak samo uważnie jak układ pomieszczeń, bo późniejsza wymiana przewodów bywa znacznie droższa i bardziej uciążliwa niż większość innych poprawek w mieszkaniu.- Rozdzielnica - sprawdzam, czy obwody są opisane, a zabezpieczenia mają logiczne przypisanie do kuchni, łazienki, gniazd i oświetlenia.
- Gniazda - zwracam uwagę, czy widać osobny przewód ochronny, a nie mostkowanie wykonane „na skróty”.
- Dokumentacja - proszę o protokół pomiarów i informacje, kiedy instalacja była ostatnio sprawdzana.
- Ślady modernizacji - nowa farba wokół puszek, różne typy gniazd w jednym mieszkaniu i mieszanie starych oraz nowych osprzętów często wskazują na częściowe przeróbki.
- Układ zasilania - w wielu starszych lokalach nadal spotykam TN-C albo jego pochodne, więc sprawdzam, czy przewód PEN został poprawnie rozdzielony.
- Strefy mokre - w łazience, kuchni i pralni nie zadowalam się „wizualnie ładnym” montażem; tam liczy się też stan ochrony i jakość połączeń.
Jeśli przy oględzinach mieszkania sprzedający nie ma żadnych pomiarów albo zasłania się tym, że „nigdy nic się nie działo”, traktuję to jako sygnał do dodatkowej kontroli. W nieruchomościach taka ostrożność zwykle się opłaca, bo instalacja elektryczna nie wybacza domysłów.
Na tym etapie zostaje już tylko prosta reguła, która porządkuje cały temat i dobrze działa zarówno przy remoncie, jak i przy odbiorze nowego lokalu.
Co zostaje w praktyce, gdy trzeba działać bez zgadywania
Jeśli mam sprowadzić ten temat do jednego zdania, to barwa pomaga mi szybko rozpoznać funkcję żyły, ale o bezpieczeństwie decydują dopiero pomiar, zgodność z układem sieci i stan całej instalacji. Przy nowych pracach trzymam się prostej zasady: żółto-zielony to ochrona, niebieski to neutralny, a brązowy, czarny lub szary to faza. W starszych mieszkaniach albo po chaotycznych przeróbkach żadna barwa nie jest wystarczającym dowodem, by podłączać przewód bez sprawdzenia.
Przy zakupie nieruchomości warto poprosić o dokumentację pomiarową i obejrzeć rozdzielnicę, bo to często mówi o mieszkaniu więcej niż ładnie wykończony salon. Gdy coś się nie zgadza, lepiej zatrzymać się na etapie oględzin niż później poprawiać skutki błędnego podłączenia.
