W instalacji elektrycznej bezpiecznik nie jest dodatkiem, tylko elementem, który ma odciąć prąd, zanim przegrzeje się przewód albo uszkodzi sprzęt. Poniżej wyjaśniam, jakie są rodzaje bezpieczników stosowanych w instalacjach, czym różnią się oznaczenia gG, aM czy gPV oraz jak dobrać zabezpieczenie do mieszkania, domu albo lokalu. To szczególnie przydatne, gdy ogląda się starszą nieruchomość i trzeba ocenić, czy instalacja jest jeszcze sensowna, czy już prosi się o modernizację.
Najważniejsze rzeczy, które warto zapamiętać przed wyborem zabezpieczenia
- Wkładka topikowa dobiera się do rodzaju obciążenia, napięcia, prądu znamionowego i zdolności wyłączania, a nie tylko do tego, co pasuje do oprawki.
- W starszych mieszkaniach najczęściej spotyka się Diazed i Neozed, a w większych rozdzielnicach NH.
- Oznaczenia gG, aM, gPV i aR/uR mówią, do jakiego typu obwodu bezpiecznik jest przeznaczony.
- Bezpiecznik do silnika nie jest tym samym co bezpiecznik do obwodu ogólnego, a wersja szybka nie zawsze będzie lepsza.
- Jeśli wkładka przepala się regularnie, problem zwykle leży w instalacji albo obciążeniu, a nie w samym słabym bezpieczniku.
Czym bezpiecznik różni się od wyłącznika nadprądowego
Ja traktuję bezpiecznik jako element jednorazowy: gdy przerwanie prądu jest zbyt duże, wkładka topikowa topi się i odcina obwód. Wyłącznik nadprądowy działa podobnie ochronnie, ale po zadziałaniu po prostu go załączasz; wkładkę trzeba wymienić. To robi różnicę tam, gdzie liczy się bardzo wysoka zdolność wyłączania, krótki czas zadziałania i ograniczenie energii zwarcia.
W praktyce bezpiecznik ma sens zwłaszcza w głównej dystrybucji, w układach z dużym prądem zwarciowym, przy fotowoltaice, falownikach i silnikach. Minusem jest oczywiście obsługa po zadziałaniu: trzeba mieć właściwy zapas wkładek, dostęp do oprawy i pewność, że przyczyna przepalenia została usunięta. Dlatego patrzę na niego nie jak na zamiennik „eskówki”, ale jak na zabezpieczenie dobrane do konkretnego obciążenia. To prowadzi prosto do tego, jakie formaty spotyka się najczęściej.
Najczęściej spotykane typy wkładek w instalacjach
W polskich instalacjach najczęściej przewijają się cztery grupy: Diazed, Neozed, NH i wkładki cylindryczne. Jak podaje Eaton, seria D i D0 pracuje zwykle w zakresie 2-200 A przy 400/500 V AC, NH sięgają od 2 do 1250 A, a cylindryczne są dostępne w rozmiarach 10 x 38, 14 x 51 i 22 x 58 mm. To nie są tylko katalogowe różnice. Każdy z tych formatów ma inne miejsce w instalacji.
| Typ | Gdzie go spotkasz | Zakres i cecha | Dlaczego ma znaczenie |
|---|---|---|---|
| D i D0 | Starsze mieszkania, kamienice, małe rozdzielnice i podrozdzielnie | Seria D/D0 pracuje zwykle w zakresie 2-200 A i 400/500 V AC; D jest większy, D0 bardziej kompaktowy | To najczęstszy trop przy oglądaniu starszej instalacji i szybka wskazówka, czy rozdzielnica była modernizowana |
| NH | Główne rozdzielnice, zasilanie budynków, obiekty usługowe i przemysłowe | Od 2 do 1250 A, 400/500/690 V AC | Wysoka zdolność wyłączania i pewna praca przy dużych mocach |
| Cylindryczne 10 x 38, 14 x 51, 22 x 58 mm | Sterowanie, oświetlenie, zasilacze, część instalacji PV | 0,25-125 A, 400/500/690 V AC | Dobrze sprawdzają się w szafach DIN i w mniejszych obwodach pomocniczych |
| Wersje specjalne dla PV i elektroniki mocy | Fotowoltaika, falowniki, UPS, prostowniki | gPV dla stringów DC, aR/gR/uR dla bardzo szybkiej ochrony półprzewodników | Tu zwykły bezpiecznik może działać zbyt wolno albo w niewłaściwym zakresie |
W praktyce widzę to tak: w starym mieszkaniu najczęściej trafiam na D lub D0, w rozdzielnicy głównej na NH, a w szafach sterowniczych na cylindryczne 10 x 38 mm. Przykładowa oprawa D02 w katalogu Eaton ma 63 A i 400 V AC, co pokazuje, że nawet niewielki format potrafi obsłużyć sensowny prąd całego podrozdziału. Kiedy już widać, który format siedzi w rozdzielnicy, trzeba jeszcze odczytać klasę pracy wkładki, bo to ona mówi, jak bezpiecznik zareaguje na przeciążenie i zwarcie.
Jak czytać oznaczenia gG, aM, gPV i aR
Najwięcej zamieszania robią symbole na wkładce. To nie jest ozdoba producenta, tylko skrót mówiący, do jakiego obwodu i jakiego rodzaju obciążeń bezpiecznik został zaprojektowany. Schneider Electric opisuje gG jako klasę do ochrony przed przeciążeniem i zwarciem w obwodach dystrybucyjnych, aM jako rozwiązanie dla silników z dużym prądem rozruchowym, a uR jako wkładkę ultra-szybką do półprzewodników.
| Oznaczenie | Co oznacza | Do czego służy | Na co uważać |
|---|---|---|---|
| gG | Pełnozakresowa ochrona obwodu | Obwody ogólne, dystrybucja, odbiorniki bez dużego prądu rozruchowego | Dawne oznaczenie gL odnosiło się do tej samej klasy w starszej nomenklaturze |
| aM | Ochrona towarzysząca silnikowi | Silniki, pompy, wentylatory, urządzenia z wyraźnym rozruchem | Nie zastępuje ochrony przeciążeniowej, zwykle pracuje z przekaźnikiem przeciążeniowym |
| gPV | Wkładka do fotowoltaiki | Stringi DC, obwody po stronie paneli i łączenia modułów | Musi pasować do wysokiego napięcia DC i warunków prądu wstecznego |
| aR / gR / uR | Bardzo szybka ochrona półprzewodników | Falowniki, prostowniki, UPS, układy z elementami mocy | Tu liczy się niskie I²t, czyli jak mało energii wkładka przepuści zanim zadziała |
Przy półprzewodnikach patrzy się dodatkowo na I²t, czyli energię przepuszczoną zanim wkładka zadziała. Im niższe I²t względem elementu chronionego, tym mniejsze ryzyko uszkodzenia. W obwodach z silnikami ważne jest coś innego: wkładka aM znosi prąd rozruchowy, ale nie zastępuje ochrony przeciążeniowej, więc zwykle pracuje razem z przekaźnikiem przeciążeniowym. Znajomość tych oznaczeń jest praktyczna dopiero wtedy, gdy przeniesiesz ją na konkretną instalację, dlatego warto zobaczyć, gdzie te wkładki naprawdę pracują.
Gdzie te wkładki spotyka się w mieszkaniu, domu i lokalu

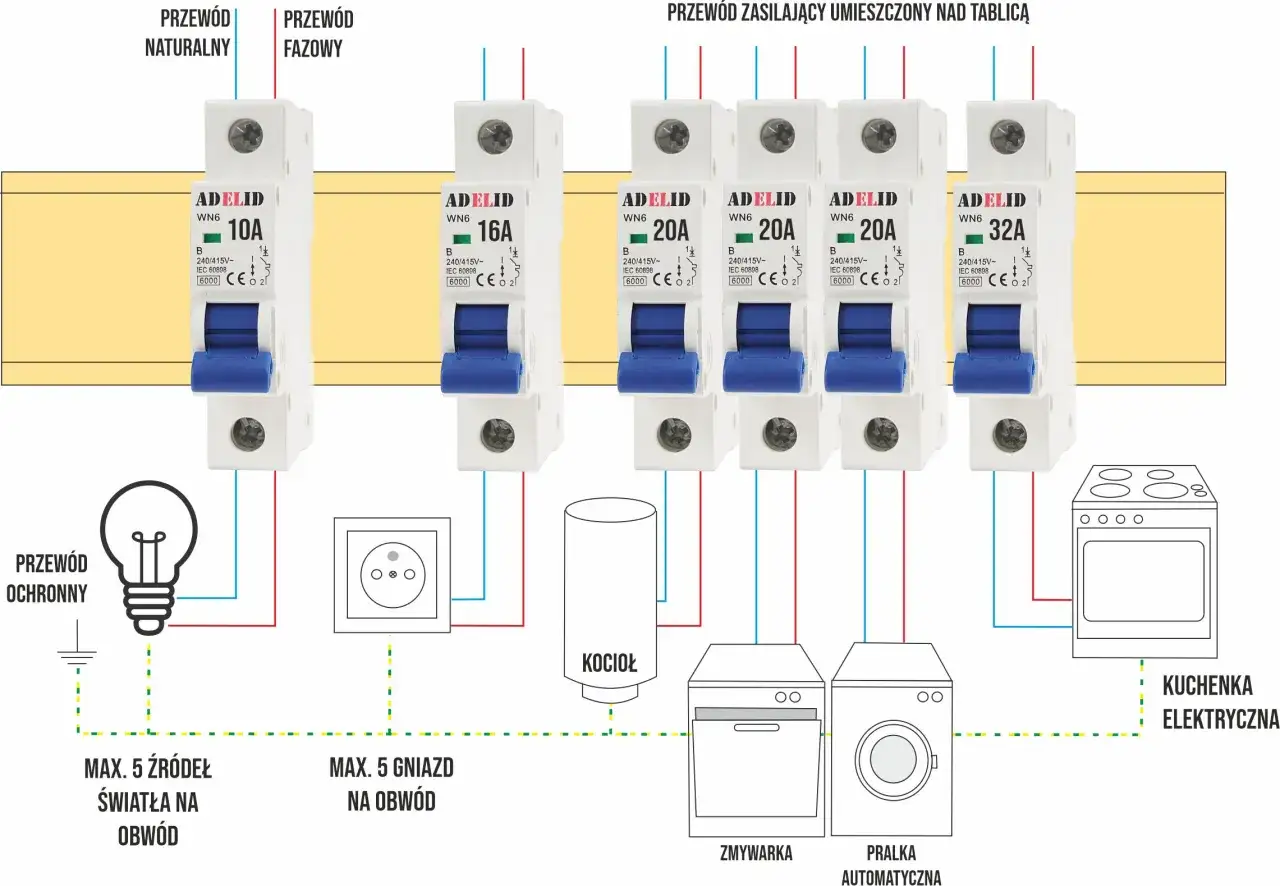

Przy oglądaniu nieruchomości patrzę na rozdzielnicę tak samo uważnie jak na okna czy ślady wilgoci. Rodzaj zabezpieczeń dużo mówi o wieku instalacji i o tym, czy dom lub mieszkanie było dostosowane do dzisiejszych obciążeń. W nowym budownictwie częściej dominują wyłączniki nadprądowe i RCD, ale wkładki topikowe wciąż pojawiają się w złączach, podrozdzielniach, instalacjach PV i starszych częściach budynku.
- W starym mieszkaniu z porcelanowymi oprawkami często spotkasz D lub D0. To nie musi oznaczać katastrofy, ale zwykle sygnalizuje instalację, którą warto zweryfikować pomiarami.
- W nowszych mieszkaniach i małych domach częściej pojawia się Neozed, zwykle w roli zabezpieczenia poszczególnych obwodów lub głównego toru w mniejszej rozdzielnicy.
- W większych budynkach, lokalach usługowych i przy zasilaniu dużych odbiorów pracują NH. To wkładki, które dobrze znoszą duże prądy i wysokie moce zwarciowe.
- W obwodach sterowania, centralach wentylacyjnych, automatyce i niektórych zasilaczach często siedzą wkładki cylindryczne 10 x 38 mm.
- Jeśli w budynku jest fotowoltaika, pojawiają się wersje gPV po stronie DC. W przypadku falowników, UPS-ów i prostowników dochodzą zabezpieczenia szybkiego działania dla półprzewodników.
Przy instalacjach związanych z domem i zakupem lokalu ważne jest jedno: sama obecność bezpieczników nie wystarcza, trzeba jeszcze sprawdzić, czy ich charakterystyka odpowiada temu, co rzeczywiście jest podłączone. Właśnie tu zaczyna się dobór.
Jak dobrać wkładkę bez zgadywania
Dobór robię w tej kolejności: najpierw charakter obciążenia, potem napięcie, potem prąd znamionowy, a dopiero na końcu rozmiar i typ oprawy. Jeśli przestawi się kolejność, łatwo skończyć z wkładką, która pasuje mechanicznie, ale źle pracuje elektrycznie.
- Sprawdź, czy obwód pracuje na AC czy DC oraz jakie ma napięcie znamionowe. Wkładka musi mieć odpowiedni zapas napięcia, inaczej jej zdolność gaszenia łuku może być niewystarczająca.
- Oceń rodzaj obciążenia. Gniazda i oświetlenie zwykle dobrze współpracują z gG, silniki z aM, a fotowoltaika z gPV.
- Ustal, czy masz do czynienia z dużym prądem rozruchowym. Wtedy zbyt szybka wkładka będzie wyzwalać niepotrzebnie.
- Sprawdź zdolność wyłączania, czyli maksymalny prąd zwarciowy, jaki zabezpieczenie może bezpiecznie przerwać.
- Zweryfikuj zgodność z oprawą i rozmiarem wkładki. Bezpiecznik ma się dać zamontować zgodnie z systemem, a nie na siłę.
- Jeśli obwód obsługuje silnik, upewnij się, że przeciążenie jest rozwiązane osobnym zabezpieczeniem, a nie samą wkładką aM.
Tu najłatwiej o błąd, bo ludzie skupiają się na amperach i zapominają o reszcie. Tymczasem dwa bezpieczniki o tym samym prądzie znamionowym mogą zachowywać się zupełnie inaczej przy zwarciu albo rozruchu. Gdy to już wiadomo, zostaje praktyka użytkowania i typowe pomyłki.
Jakie błędy widzę najczęściej przy wymianie i eksploatacji
Najgorszy nawyk to podnoszenie wartości wkładki „żeby już nie wybijało”. Wtedy zabezpieczenie przestaje chronić przewód, a instalacja zaczyna pracować poza projektem.
- Wstawienie wkładki o większym prądzie niż przewidział producent lub projektant. Skutek bywa prosty: przegrzany przewód albo uszkodzona oprawa.
- Zastąpienie bezpiecznika drutem lub prowizorycznym mostkiem. To już nie jest oszczędność, tylko utrata ochrony.
- Użycie wkładki zbyt szybkiej do obciążenia z dużym rozruchem. Silnik, transformator lub zasilacz może powodować niepotrzebne zadziałania.
- Ignorowanie powtarzających się przepaleń. Jeśli wkładka pada co jakiś czas, problem zwykle leży w obciążeniu, połączeniach albo izolacji.
- Wymiana samej wkładki bez oceny oprawy. Nadpalony styk, luźne połączenie albo pęknięta baza potrafią grzać się bardziej niż sam obwód.
Jeśli coś ma tu sens praktyczny, to właśnie zasada: nie wymienia się tylko elementu objawu, ale szuka przyczyny. To pozwala odróżnić jednorazową awarię od instalacji, która wymaga już większej ingerencji. Po takich kontrolach łatwiej ocenić, czy wystarczy wymiana wkładki, czy trzeba już planować szerszą modernizację.
Co sprawdzić, zanim uznasz starą rozdzielnicę za bezpieczną
Przy oglądaniu mieszkania albo domu zwracam uwagę nie tylko na to, czy rozdzielnica działa, ale czy jest logicznie uporządkowana. Stara instalacja nie zawsze jest zła, ale musi być czytelna, opisana i dopasowana do dzisiejszego obciążenia.
- Sprawdź, czy oprawki nie mają śladów przegrzania, przebarwień lub nadtopień.
- Poproś o informację, kiedy wykonano ostatnie pomiary i przegląd instalacji.
- Ustal, czy obiekt ma odbiorniki o dużym rozruchu, takie jak klimatyzacja, pompa ciepła, hydrofor albo warsztatowe narzędzia.
- Jeśli planujesz fotowoltaikę, ładowarkę EV lub rozbudowę kuchni elektrycznej, oceń, czy istnieje miejsce na nowe obwody i odpowiednie wkładki.
- W razie wątpliwości nie oceniaj instalacji po samych amperach. Liczy się też rodzaj zabezpieczenia, stan oprawy i jakość połączeń.
To zwykle daje pełniejszy obraz niż szybkie spojrzenie na tabliczkę z oznaczeniem. Dobrze dobrana wkładka nie jest tylko elementem starej szkoły - ma po prostu zrobić jedną rzecz: odciąć awarię szybko, pewnie i bezpiecznie.
