Podwójny łącznik świecznikowy to jeden z tych elementów, które przy wykończeniu mieszkania wydają się banalne, a w praktyce potrafią zatrzymać cały montaż na drobnym szczególe. W tym tekście pokazuję, jak podłączyć włącznik światła podwójny na trzy przewody, jak rozpoznać zaciski i kiedy układ trzeba traktować ostrożniej niż sugeruje sam wygląd osprzętu. To poradnik dla osób, które chcą zrobić to logicznie, bez zgadywania i bez pomyłki przy dwóch niezależnych obwodach.
Najpierw ustal, który przewód jest wspólny, a które wracają do lamp
- W klasycznym łączniku świecznikowym trzy żyły zwykle wystarczają: jedna zasila mechanizm, dwie prowadzą do dwóch lamp lub sekcji oświetlenia.
- Do zwykłego mechanicznego włącznika nie prowadzi się przewodu neutralnego N ani ochronnego PE.
- Zacisk wspólny jest najczęściej oznaczony jako L lub COM, a wyjścia jako 1 i 2 albo strzałkami.
- Jeśli po montażu klawisze obsługują „nie swoje” lampy, zazwyczaj wystarczy zamienić dwa przewody wyjściowe miejscami.

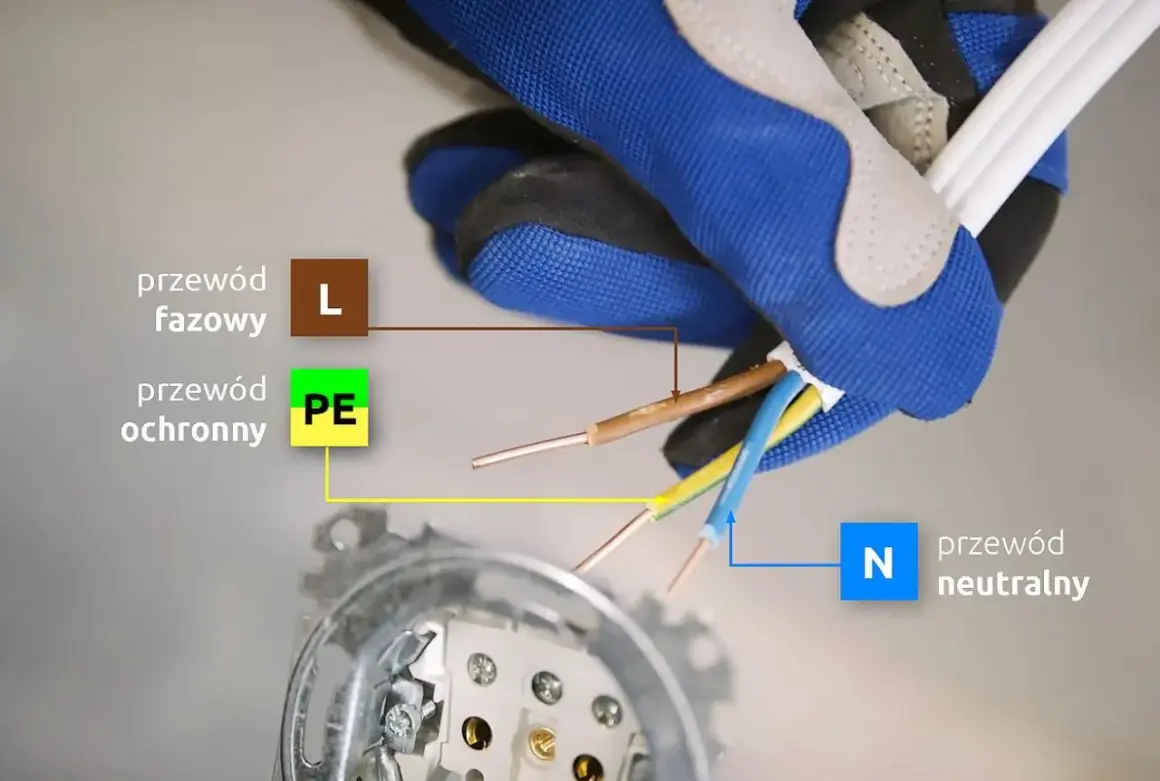

- Kolory żył pomagają, ale w starszych instalacjach nie są wystarczające do bezpiecznego podłączenia.
Co oznacza układ z trzema przewodami
W praktyce chodzi o typowy łącznik świecznikowy, czyli podwójny włącznik, który steruje dwoma niezależnymi obwodami z jednego miejsca. Taki układ spotyka się często w salonie, sypialni, korytarzu albo przy plafonie z podziałem na dwie sekcje światła. Trzy przewody w puszce nie są tu niczym dziwnym: jeden to zasilanie fazowe, dwa pozostałe to przewody powrotne do lamp.
To ważne rozróżnienie, bo w wielu mieszkaniach neutralny N i ochronny PE nie pojawiają się w puszce łącznika wcale. Prowadzi się je bezpośrednio do oprawy albo łączy w puszce obok mechanizmu. Jeśli ktoś oczekuje „trzech przewodów do włącznika”, a w rzeczywistości ma układ schodowy albo inteligentny, łatwo o pomyłkę. Dlatego ja zawsze zaczynam od zrozumienia, co dokładnie steruje ten osprzęt, zanim dotknę zacisków.
Jeżeli instalacja ma obsługiwać dwa źródła światła z jednego miejsca, ten schemat jest najprostszy. Jeśli natomiast oświetlenie ma działać z dwóch różnych punktów, potrzebny jest już łącznik schodowy, a nie zwykły świecznikowy. To prowadzi nas prosto do rozpoznania przewodów i oznaczeń na samym mechanizmie.
Jak rozpoznać zaciski i przewody bez zgadywania
Najpierw wyłączam odpowiedni bezpiecznik w rozdzielnicy i sprawdzam brak napięcia testerem dwubiegunowym. Nie opieram się wyłącznie na kolorach, bo w starszych instalacjach potrafią być mylące, a w remontowanych mieszkaniach bywają już częściowo przerabiane. Dopiero potem patrzę na oznaczenia na korpusie włącznika.
| Zacisk albo oznaczenie | Co zwykle oznacza | Jak go traktować |
|---|---|---|
| L / COM | Wspólny punkt zasilania fazowego | Tu trafia przewód fazowy przychodzący z instalacji |
| 1 / strzałka | Wyjście do pierwszej lampy lub sekcji | Podłącz przewód powrotny do pierwszego obwodu |
| 2 / strzałka | Wyjście do drugiej lampy lub sekcji | Podłącz przewód powrotny do drugiego obwodu |
| N | Neutralny | W klasycznym mechaniczny m łączniku zwykle nie jest używany |
| PE | Ochronny | Nie prowadzi się go przez zwykły włącznik |
Jeśli mechanizm ma dodatkowe zaciski, podświetlenie albo element elektroniczny, nie zakładam z góry, że działa identycznie jak zwykły model świecznikowy. Wtedy patrzę w schemat producenta, bo część osprzętu wymaga neutralnego przewodu lub ma inny układ połączeń. To właśnie ten moment, w którym najłatwiej odróżnić prosty łącznik od wersji bardziej zaawansowanej.
Kiedy wiem już, który przewód jest wspólny, a które idą do lamp, sam montaż staje się prosty. Wtedy warto przejść przez cały układ spokojnie, bez skracania kolejnych kroków.
Podłączenie krok po kroku
Przy klasycznym układzie pracuję w tej kolejności: najpierw bezpieczeństwo, potem identyfikacja żył, na końcu samo wpięcie przewodów. Jeśli coś wygląda inaczej niż na schemacie producenta, zatrzymuję się, zamiast „dopasowywać” instalację na siłę.
- Wyłącz zasilanie odpowiedniego obwodu w rozdzielnicy i upewnij się, że w puszce nie ma napięcia.
- Zdejmij ramkę i mechanizm tak, aby dobrze widzieć wszystkie przewody oraz oznaczenia zacisków.
- Rozpoznaj przewód fazowy zasilający. To on powinien trafić do zacisku wspólnego L albo COM.
- Dwa pozostałe przewody, które prowadzą do lamp, podłącz do wyjść 1 i 2 albo do zacisków oznaczonych strzałkami.
- Dokręć zaciski pewnie, ale bez przesady. Luźny styk to później grzanie, migotanie albo przerywanie działania.
- Ułóż przewody w puszce tak, żeby nie były ściśnięte i nie opierały się o ostre krawędzie.
- Załóż mechanizm, włącz zasilanie i sprawdź osobno każdy klawisz.
Jeśli po uruchomieniu pierwszy klawisz steruje drugą lampą, a drugi pierwszą, nie jest to awaria. W takim przypadku wystarczy zamienić miejscami dwa przewody wyjściowe. Właśnie dlatego nie ma sensu traktować pierwszego testu jak porażki - to po prostu szybka weryfikacja, czy wszystko zostało przypięte do właściwych zacisków.
W praktyce przy oświetleniu domowym często wystarcza osprzęt o parametrach 10AX / 250 V, ale zawsze sprawdzam tabliczkę i instrukcję konkretnego modelu. To drobiazg, który ma znaczenie zwłaszcza przy LED-ach i przy większych obciążeniach rozruchowych. Następny krok to spojrzenie na błędy, które najczęściej psują cały montaż.
Najczęstsze błędy, które psują taki montaż
Najwięcej problemów widzę nie w samym schemacie, tylko w pośpiechu. Włącznik może wyglądać na prosty, ale źle wpięta żyła robi od razu zamieszanie w całym obwodzie. Poniżej zebrałem błędy, które naprawdę pojawiają się najczęściej.
| Objaw | Najczęstsza przyczyna | Co zwykle pomaga |
|---|---|---|
| Jedna lampa nie świeci | Zły przewód na wyjściu lub słaby styk | Sprawdzenie oznaczeń i ponowne dokręcenie zacisku |
| Klawisze obsługują nie te lampy, co trzeba | Zamienione przewody wyjściowe | Wymiana miejscami dwóch żył na wyjściach |
| Światło miga albo działa niestabilnie | Luźny zacisk, słaby kontakt, źle odizolowany przewód | Ponowne przygotowanie końcówki i kontrola mocowania |
| Bezpiecznik wybija po włączeniu | Pomyłka między przewodem fazowym a inną żyłą | Natychmiastowe odłączenie zasilania i weryfikacja układu |
| LED-y lekko świecą mimo wyłączenia | Podświetlenie mechanizmu albo specyfika źródła światła | Sprawdzenie kompatybilności osprzętu z oprawą LED |
Do tego dorzuciłbym jeszcze jeden klasyczny błąd: opieranie się tylko na kolorze przewodu. W nowych instalacjach barwy zwykle są logiczne, ale w starszych mieszkaniach już nie zawsze. Jeśli przewody nie są jednoznaczne, nie zgaduję. Najpierw pomiar, potem montaż. To prowadzi do ważnego pytania: kiedy ten układ w ogóle nie jest tym, czego potrzebujesz.
Kiedy trzy przewody nie wystarczą albo oznaczają coś innego
Trzy przewody w puszce nie zawsze oznaczają prosty podwójny włącznik. Czasem instalacja jest przygotowana pod inny typ osprzętu, a czasem przewody zostały po prostu inaczej rozprowadzone. Wtedy próba „dopasowania” mechanizmu na siłę kończy się tylko kolejnym błędem.
| Układ | Do czego służy | Co trzeba sprawdzić |
|---|---|---|
| Łącznik świecznikowy | Obsługa dwóch obwodów światła z jednego miejsca | Wspólny L i dwa wyjścia na lampy |
| Łącznik schodowy | Sterowanie światłem z dwóch punktów | Inny układ zacisków i zwykle inny schemat prowadzenia przewodów |
| Łącznik smart albo podświetlany | Funkcje dodatkowe, automatyka, sygnalizacja | Często wymaga neutralnego N albo dodatkowych połączeń |
Jeśli chcesz sterować jednym światłem z dwóch miejsc, nie montujesz świecznikowego, tylko schodowy. Jeśli natomiast osprzęt ma elektronikę, podświetlenie albo funkcję inteligentną, instrukcja może wymagać innego zestawu żył niż klasyczne trzy przewody. To właśnie dlatego przy zakupie nowego mechanizmu zawsze sprawdzam schemat na obudowie lub w dokumentacji, a nie tylko nazwę na opakowaniu. Kiedy to jest jasne, zostaje już tylko porządny test po uruchomieniu.
Co sprawdzam po zamknięciu puszki
Po włączeniu zasilania nie kończę pracy na samym fakcie, że lampy zapaliły się „jakoś”. Testuję oba klawisze oddzielnie i sprawdzam, czy działają bez opóźnienia, bez migotania i bez dziwnego grzania się mechanizmu. To są drobne sygnały, które dużo mówią o jakości połączeń.
- Każdy klawisz powinien obsługiwać osobną lampę lub sekcję.
- Mechanizm nie powinien się wyraźnie nagrzewać po kilku minutach pracy.
- Ramka i wkład muszą siedzieć stabilnie, bez luzu.
- Przy LED-ach sprawdzam, czy nie ma słabego świecenia po wyłączeniu.
- Jeśli światło działa odwrotnie niż planowałem, poprawiam tylko przewody wyjściowe, nie cały układ od nowa.
Gdy wszystko działa prawidłowo, wracam jeszcze raz do najprostszej zasady: w instalacji 230 V nie ma miejsca na zgadywanie. Dobrze podłączony podwójny łącznik z trzema przewodami działa przewidywalnie, a cała reszta to sygnał, że trzeba jeszcze raz sprawdzić oznaczenia, stan zacisków albo sam typ osprzętu. Jeśli coś budzi wątpliwość, lepiej zatrzymać się na tym etapie i wezwać elektryka, niż domykać puszkę „na próbę”.
