Bezpieczna instalacja elektryczna w domu nie kończy się na samych bezpiecznikach. Jeśli budynek ma wytrzymać burzę bez uszkodzeń elektroniki, liczy się zarówno ochrona przed bezpośrednim uderzeniem pioruna, jak i ograniczenie przepięć, które wchodzą do środka po przewodach zasilających, antenowych czy sieciowych.
W praktyce to, co wielu inwestorów nazywa odgromnikiem, bywa kilkoma różnymi rozwiązaniami. W tym tekście wyjaśniam, czym one się różnią, kiedy są potrzebne w domu lub mieszkaniu, jak je dobrać i co sprawdzić przed zakupem nieruchomości albo modernizacją instalacji.
Skupię się na tym, co naprawdę ma znaczenie: na działaniu, doborze, błędach montażowych i kosztach, które warto uwzględnić jeszcze przed remontem.
Najważniejsze rzeczy, które warto zapamiętać o ochronie budynku przed burzą
- W domu zwykle potrzebujesz dwóch poziomów ochrony: zewnętrznej instalacji odgromowej i wewnętrznych ograniczników przepięć.
- Najpraktyczniejszy układ to kaskada typu 1, typu 2 i, przy wrażliwej elektronice, typu 3.
- Skuteczność ochrony zależy nie tylko od aparatu, ale też od uziemienia, krótkich połączeń i poprawnego dobezpieczenia.
- Fotowoltaika, pompa ciepła, ładowarka EV, alarm i smart home zwiększają sens dokładniejszego doboru.
- Przy zakupie domu lub mieszkania warto sprawdzić protokoły kontroli instalacji elektrycznej i piorunochronnej.
Co naprawdę kryje się pod pojęciem ochrony odgromowej

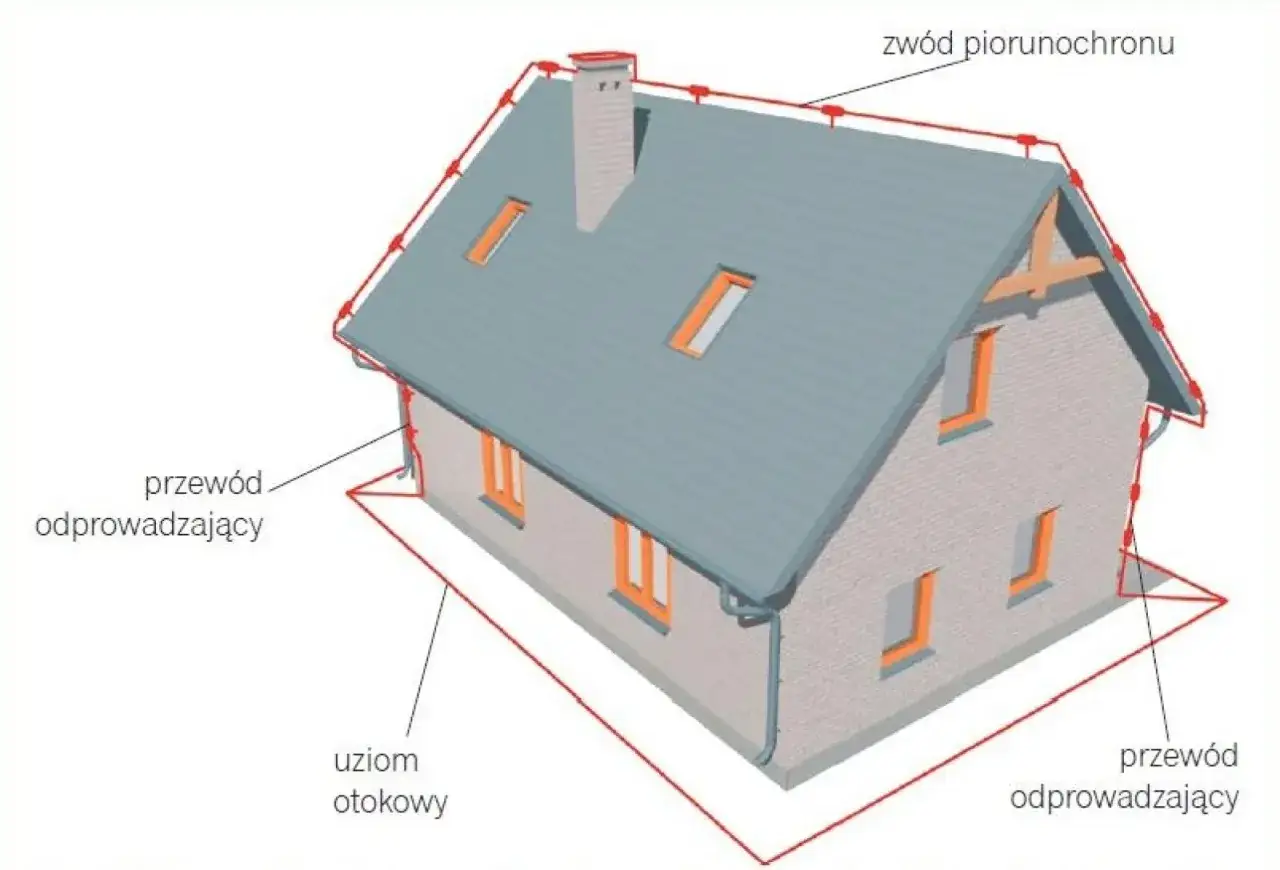

Jedna rzecz na początku porządkuje cały temat: zewnętrzna ochrona przed piorunem i wewnętrzna ochrona przeciwprzepięciowa to nie to samo. Pierwsza ma przejąć energię bezpośredniego wyładowania i bezpiecznie odprowadzić ją do ziemi, druga ma ograniczyć skoki napięcia, które pojawiają się w instalacji, nawet jeśli piorun nie uderzy w sam budynek.
W codziennej rozmowie te pojęcia bywają mieszane, ale przy doborze instalacji to błąd. Inaczej projektuje się system na dachu domu jednorodzinnego, inaczej ochronę w rozdzielnicy, a jeszcze inaczej zabezpieczenie urządzeń końcowych, takich jak router, sterownik bramy czy centrala alarmowa.Ja patrzę na to tak: jeżeli budynek ma tylko podstawową instalację i zasilanie kablowe, czasem wystarcza sam ogranicznik przepięć w rozdzielnicy. Jeżeli dochodzi instalacja odgromowa, zasilanie napowietrzne albo fotowoltaika, układ robi się bardziej wymagający i wymaga już prawdziwej koordynacji kilku elementów.
To prowadzi do pytania, jak działają poszczególne stopnie ochrony i który z nich odpowiada za realną ochronę elektroniki w domu.
Jak działa ochrona przepięciowa w domu
W starszych materiałach spotkasz jeszcze podział na klasy B, C i D, ale dziś wygodniej myśleć o typach 1, 2 i 3. Taki podział jest bardziej praktyczny, bo od razu pokazuje, gdzie dany aparat ma pracować i jaki rodzaj przepięcia ma zatrzymać.
| Typ | Gdzie zwykle się go montuje | Co robi | Kiedy ma największy sens |
|---|---|---|---|
| Typ 1 | Przy wejściu instalacji do budynku albo w głównej rozdzielnicy | Przyjmuje część energii prądu piorunowego | Gdy budynek ma zewnętrzną instalację odgromową albo zasilanie napowietrzne |
| Typ 2 | W rozdzielnicy głównej lub podrozdzielnicy | Ogranicza przepięcia indukowane i łączeniowe | W większości domów jednorodzinnych i mieszkań z większą ilością elektroniki |
| Typ 3 | Blisko urządzeń końcowych | Dopina ochronę dla wrażliwej elektroniki | Przy routerach, TV, alarmach, systemach smart home i precyzyjnej automatyce |
Przy wyborze patrzę jeszcze na dwa parametry, które naprawdę mają znaczenie: Uc i Up. Uc to maksymalne napięcie ciągłej pracy, czyli poziom, przy którym aparat może działać bez problemu w danej sieci. Up to poziom ochrony, a więc napięcie, które pozostaje po zadziałaniu ogranicznika i dociera dalej do chronionych urządzeń.
W praktyce najlepszy efekt daje układ kaskadowy. Jeden aparat na wejściu nie zawsze ochroni wszystko, jeśli w środku budynku są długie przewody, kilka rozdzielnic i sprzęt elektroniczny wrażliwy na nawet krótkie skoki napięcia.
To właśnie dlatego przy nowoczesnych domach warto nie pytać wyłącznie o sam aparat, ale o cały układ ochrony i warunki, w jakich ma on pracować.
Kiedy warto przewidzieć mocniejszy system niż podstawowy
Nie każdy budynek potrzebuje identycznego poziomu zabezpieczenia. Ja zawsze zaczynam od pytania, skąd wchodzi zasilanie i co w środku jest najdroższe do utraty. Inaczej patrzę na prosty lokal w bloku, inaczej na dom jednorodzinny z pompą ciepła i fotowoltaiką, a jeszcze inaczej na budynek z rozległą automatyką.
| Sytuacja | Co zwiększa ryzyko | Co zwykle warto przewidzieć |
|---|---|---|
| Dom z zasilaniem napowietrznym | Przepięcie może wejść bezpośrednio linią zasilającą | Często rozważa się układ typu 1 lub 1+2 na wejściu instalacji |
| Dom z instalacją odgromową na dachu | Większe wymagania wobec koordynacji z uziemieniem i rozdzielnicą | Potrzebna jest spójna ochrona całego budynku, nie tylko jednego modułu |
| Fotowoltaika, pompa ciepła, ładowarka EV | Dużo elektroniki i często dłuższe trasy przewodów | Ochrona po stronie AC, a przy PV także po stronie DC |
| Smart home, monitoring, wideodomofon | Wrażliwe urządzenia i linie niskonapięciowe | Warto chronić nie tylko zasilanie, ale też sygnał i transmisję danych |
| Mieszkanie w bloku | Zależy od ochrony całego budynku i stanu rozdzielnicy lokalu | Warto sprawdzić część wspólną i dokumentację przeglądów |
Jeżeli budynek ma zasilanie kablowe, prostą instalację i niewiele elektroniki, często wystarcza porządnie dobrany typ 2. Gdy jednak dochodzą dachowe moduły PV, automatyka bramy, system alarmowy, serwer domowy albo zasilanie napowietrzne, sama podstawowa ochrona bywa po prostu za słaba.
To nie jest przesada ani sprzedażowy dodatek. Po burzy najczęściej nie ginie cała instalacja, tylko konkretne urządzenia, a rachunek za ich wymianę potrafi być wyższy niż koszt rozsądnie dobranej ochrony.
Właśnie dlatego kolejnym krokiem jest nie tylko wybór typu aparatu, ale też sprawdzenie, jak go dobrać do konkretnej instalacji i nie osłabić jego działania już na etapie montażu.
Jak dobrać rozwiązanie, żeby nie przepłacić i nie osłabić ochrony
Nie lubię kupowania ochrony na oko, bo dwa aparaty wyglądające podobnie mogą mieć zupełnie inne parametry. Zaczynam od układu sieci, rodzaju przyłącza, długości przewodów i odpowiedzi na pytanie, czy budynek ma zewnętrzny system ochrony odgromowej, fotowoltaikę albo ładowarkę samochodu elektrycznego.
Na etapie wyboru biorę pod uwagę pięć rzeczy:
- Rodzaj zasilania - linia kablowa i napowietrzna nie dają tego samego poziomu ryzyka.
- Typ ogranicznika - 1, 2 albo 1+2, zależnie od układu budynku.
- Parametry Uc i Up - muszą pasować do instalacji i chronionych urządzeń.
- Dobezpieczenie - zabezpiecza sam aparat i chroni go przy zwarciu.
- Połączenie z uziemieniem - im krótsze i prostsze, tym lepiej.
| Element | Orientacyjny budżet | Kiedy to ma sens |
|---|---|---|
| Ogranicznik typu 2 | około 200-500 zł za moduł | Przy standardowej rozdzielnicy i typowym domu z zasilaniem kablowym |
| Układ typu 1+2 | około 600-1800 zł | Gdy przyłącze jest napowietrzne, budynek ma instalację odgromową albo wyższe ryzyko przepięć |
| Montaż i pomiary | zwykle kilkaset do ponad 1000 zł | Gdy liczy się poprawne podłączenie, dokumentacja i odbiór po modernizacji |
Te kwoty są orientacyjne, ale dobrze pokazują proporcje. W praktyce sama aparatura bywa tańsza niż robocizna, pomiary i doprowadzenie instalacji do sensownego stanu, zwłaszcza gdy trzeba poprawić uziemienie albo uporządkować rozdzielnicę.
Najważniejsza zasada jest jednak prosta: przewody łączące ogranicznik z szyną PE powinny być możliwie krótkie. Każdy dodatkowy centymetr, każda pętla i każdy zbędny łuk zwiększają impedancję połączenia, a to obniża skuteczność ochrony.
Jeśli dobór jest już przemyślany, zostaje jeszcze druga pułapka, czyli błędy montażowe i eksploatacyjne, które potrafią zniweczyć nawet dobry projekt.
Najczęstsze błędy, które robią z ochrony tylko koszt
W praktyce większość problemów nie wynika z tego, że ktoś kupił zły aparat, tylko z tego, że zamontował go w złym miejscu albo bez uwzględnienia całej instalacji. To właśnie dlatego po burzy pada router, sterownik bramy czy wideodomofon, chociaż bezpieczniki w rozdzielnicy pozostały nienaruszone.
- Zbyt długie połączenia do uziemienia - ogranicznik jest, ale nie ma warunków, by zadziałać szybko i skutecznie.
- Brak dobezpieczenia - aparat nie jest chroniony przed przeciążeniem lub zwarciem.
- Ochrona tylko na zasilaniu - pomijane są przewody LAN, antena, system alarmowy i linie sterujące.
- Mieszanie typów bez koordynacji - kolejne stopnie ochrony nie współpracują ze sobą tak, jak powinny.
- Ignorowanie uziemienia - bez niego nawet dobry sprzęt działa gorzej, niż pokazuje katalog.
- Brak kontroli po latach - wskaźnik zużycia bywa lekceważony, a ogranicznik po zadziałaniu wymaga wymiany lub przeglądu.
Do tego dochodzi jeszcze jeden błąd, który widzę zaskakująco często: ktoś montuje ochronę tylko dlatego, że „tak wypada”, bez sprawdzenia, czy budynek w ogóle ma z niej korzystać w taki sposób. Wtedy płaci za element, ale nie dostaje realnej poprawy bezpieczeństwa.
Żeby uniknąć takich sytuacji, warto podejść do tematu tak samo uważnie przy zakupie domu, jak i przy odbiorze mieszkania w nowym budynku.
Przy zakupie domu sprawdź nie tylko dach, ale też rozdzielnicę
Na etapie zakupu nieruchomości to nie jest detal. Ja zawsze sprawdzam nie tylko wygląd elewacji, ale też to, co dzieje się w dokumentach i w rozdzielnicy. Dobrze utrzymana instalacja elektryczna i piorunochronna to jeden z tych elementów, które rzadko widać na zdjęciach ogłoszenia, a potrafią zdecydować o późniejszych kosztach.
- Poproś o protokół okresowej kontroli instalacji elektrycznej i piorunochronnej, najlepiej z ostatnich 5 lat.
- Sprawdź, czy w głównej rozdzielnicy są ograniczniki przepięć i czy widać ich stan techniczny.
- Zapytaj, czy budynek ma uziom fundamentowy albo inne pewne rozwiązanie uziemiające.
- Ustal, czy na dachu jest fotowoltaika, a jeśli tak, czy zabezpieczono także stronę DC i linie sygnałowe.
- W mieszkaniu pytaj o ochronę budynku jako całości, a nie tylko o osprzęt w samym lokalu.
Jeżeli dokumentów nie ma, dolicz przegląd i możliwą modernizację do kosztów wejścia. To uczciwsze niż udawanie, że instalacja jest w porządku tylko dlatego, że światło się zapala, a bezpieczniki nie wybijają.
W dobrze przygotowanej nieruchomości ochrona przed burzą nie jest dodatkiem, tylko częścią świadomego projektu domu. Największą różnicę robi nie sam napis na obudowie aparatu, ale poprawny dobór, krótka droga do uziemienia i regularna kontrola stanu instalacji.
