Instalacja TN-C - Czy jest bezpieczna? Sprawdź przed remontem!

W starszych mieszkaniach i domach układ zasilania bywa ważniejszy dla bezpieczeństwa niż sam metraż czy standard wykończenia. TN-C to rozwiązanie spotykane głównie w starszych instalacjach niskiego napięcia, gdzie jeden przewód pełni jednocześnie funkcję ochronną i neutralną. Wyjaśniam, jak działa taki układ, po czym go rozpoznać, kiedy wymaga modernizacji i co sprawdzić przed zakupem nieruchomości lub remontem.

Czym jest układ TN-C i jak pracuje przewód PEN

W układzie TN-C przewód PEN łączy w sobie dwie funkcje: ochronną i neutralną. To oznacza, że tym samym torem wraca prąd roboczy, a jednocześnie ta sama żyła ma odprowadzać prąd przy uszkodzeniu i chronić obudowy urządzeń przed pojawieniem się niebezpiecznego napięcia. W opracowaniach SEP przyjmuje się, że taki układ jest dopuszczalny w instalacjach stałych tylko wtedy, gdy przewód PEN ma odpowiedni przekrój, czyli co najmniej 10 mm² Cu albo 16 mm² Al.

W praktyce TN-C był wygodny, bo upraszczał budowę sieci i obniżał koszt materiałów. Problem zaczyna się wtedy, gdy przewód PEN ulegnie przerwaniu albo instalacja jest modernizowana bez zrozumienia jego roli. Wtedy część metalowych obudów może znaleźć się pod napięciem względem ziemi, a zabezpieczenia nie zawsze zadziałają tak, jak oczekuje użytkownik. Dlatego przy ocenie starej instalacji patrzę nie tylko na wiek przewodów, ale też na to, czy system jest jeszcze spójny i poprawnie zabezpieczony. Żeby dobrze ocenić ryzyko, trzeba odróżnić TN-C od rozwiązań, które powstały po rozdziale PEN.

Czym TN-C różni się od TN-S i TN-C-S

Największa różnica jest prosta: w TN-S przewody PE i N są rozdzielone od początku, a w TN-C ich funkcje są połączone. TN-C-S to układ pośredni, w którym PEN biegnie do określonego punktu, a dalej instalacja pracuje już jak TN-S. W budynkach mieszkalnych to właśnie TN-C-S jest dziś najczęstszym kompromisem między starą siecią zasilającą a nowoczesną instalacją wewnętrzną.

To rozróżnienie ma duże znaczenie praktyczne, bo od niego zależy, czy można bezpiecznie zastosować wyłączniki różnicowoprądowe, jak prowadzić nowe obwody i gdzie kończy się odpowiedzialność starej sieci, a zaczyna instalacja budynku. Właśnie dlatego sama nazwa układu nie wystarcza, trzeba jeszcze sprawdzić jego rzeczywisty przebieg w nieruchomości. To prowadzi wprost do pytania, gdzie TN-C pojawia się najczęściej i jak go rozpoznać bez zgadywania.

Gdzie TN-C nadal spotyka się najczęściej

Najczęściej widzę go w starszych blokach, kamienicach i domach jednorodzinnych z rozbudową wykonywaną etapami. Część budynku mogła już dostać nowe przewody i rozdzielnicę, a reszta nadal pracuje na starym układzie. To właśnie takie instalacje sprawiają najwięcej kłopotów, bo wizualnie wyglądają „prawie nowocześnie”, ale technicznie są mieszanką kilku epok.

• Stare gniazda bez styku ochronnego - zwykle sygnał, że instalacja nie ma pełnego przewodu PE.
• Mostkowanie bolca z przewodem roboczym - historyczne rozwiązanie, które nie zastępuje prawdziwego przewodu ochronnego.
• Rozdzielnica z topikami i bez RCD - częsty znak, że instalacja nie była modernizowana pod dzisiejsze obciążenia.
• Aluminiowe przewody o małym przekroju - często są starsze i trudniejsze w bezpiecznej modernizacji.
• Częściowo wymienione obwody - jedna łazienka może być już w TN-S, a reszta mieszkania nadal nie.

Nie oceniam tu instalacji po samym wieku budynku. Spotkałem lokale z lat 70., które po porządnym remoncie były lepiej przygotowane do codziennego użycia niż mieszkania z pozoru „nowsze”, ale modernizowane na skróty. Jeśli chcesz kupić nieruchomość albo planujesz generalny remont, nie wystarczy spojrzeć na tablicę z bezpiecznikami. Trzeba sprawdzić, co z tą instalacją zrobiono po drodze i czy da się ją sensownie rozbudować. To naturalnie prowadzi do listy kontrolnej przed zakupem.

Na co patrzeć przed zakupem mieszkania lub domu

Przy oględzinach nieruchomości najbardziej interesują mnie trzy rzeczy: stan rozdzielnicy, sposób prowadzenia przewodów i to, czy instalacja ma realny przewód ochronny, a nie tylko jego namiastkę. W praktyce kupujący najczęściej pytają o cenę mieszkania, a dopiero później odkrywają, że koszt doprowadzenia instalacji do współczesnego standardu potrafi być bardzo odczuwalny. Dlatego warto sprawdzić to jeszcze przed podpisaniem umowy albo przynajmniej przed finalną decyzją o cenie.

Jeśli planujesz kuchnię indukcyjną, pompę ciepła, klimatyzację albo ładowarkę do samochodu, ta lista robi się jeszcze ważniejsza. Taka liczba odbiorników szybko pokazuje, czy instalacja była projektowana pod współczesne potrzeby, czy tylko „działała do tej pory”. A kiedy odpowiedź brzmi: trzeba modernizować, ważne staje się nie tylko co zrobić, ale też jak zrobić to poprawnie.

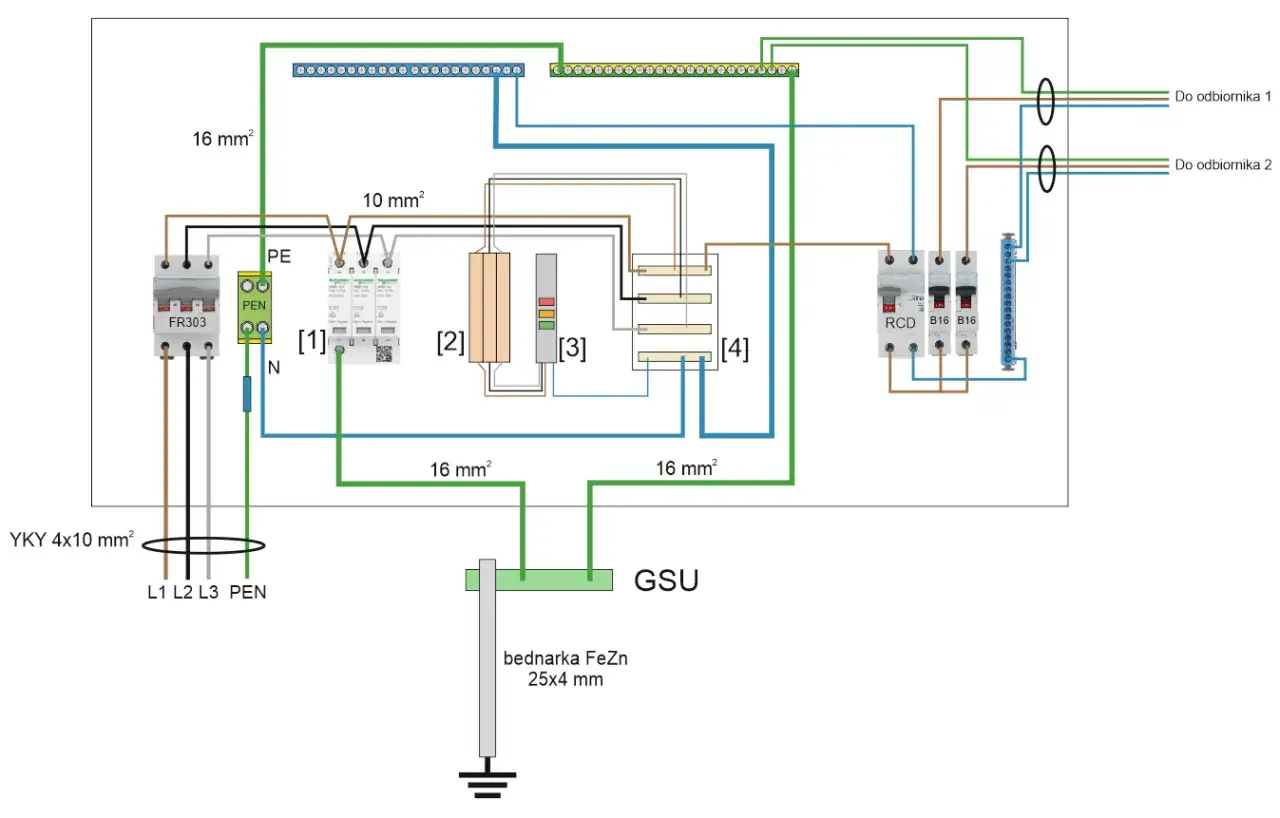

Jak bezpiecznie przechodzi się z TN-C na TN-S lub TN-C-S

Poprawny kierunek modernizacji jest dość jednoznaczny: od obwodów końcowych w stronę zasilania, a nie odwrotnie. W praktyce oznacza to, że najpierw porządkuje się instalację wewnętrzną, a dopiero potem myśli o głównym punkcie rozdziału PEN. SEP opisuje ten proces jako stopniowe przechodzenie z układu TN-C na TN-S, przy czym w budynku mogą przez pewien czas współistnieć obwody stare i nowe. To normalne, ale tylko wtedy, gdy rozdział jest logiczny i kontrolowany.

1. Wykonuje się oględziny i pomiary - sprawdza się stan przewodów, rozdzielnicy, uziemienia i ciągłość ochrony.
2. Wyznacza się miejsce rozdziału PEN - zwykle w złączu albo w głównej rozdzielnicy budynku.
3. Rozdziela się przewód PEN na PE i N - od tego miejsca dalej przewody muszą pozostać rozdzielone.
4. Uziemia się punkt rozdziału - to ogranicza skutki awarii i poprawia stabilność ochrony.
5. Wykonuje się nowe obwody - zwłaszcza dla kuchni, łazienki i dużych odbiorników.
6. Kończy się całość pomiarami odbiorczymi - bez tego nie ma sensu zakładać, że instalacja jest już bezpieczna.

Najczęstszy błąd, który widzę, to ponowne łączenie PE i N „na wszelki wypadek” po rozdziale PEN. To psuje sens całej modernizacji i może prowadzić do nieprawidłowej pracy zabezpieczeń. Drugi błąd to dokładanie wyłącznika różnicowoprądowego do układu, który nadal nie ma rozdzielonych funkcji ochronnej i neutralnej. RCD ma sens dopiero tam, gdzie instalacja za nim pracuje już jak TN-S. Z technicznego punktu widzenia to właśnie poprawny rozdział i późniejsze pomiary robią największą różnicę, a nie sama wymiana kilku gniazd. Na końcu i tak wraca temat pieniędzy, więc warto go nazwać wprost.

Ile kosztuje modernizacja i kiedy zaczyna się opłacać

Koszt zależy od zakresu prac, ale w 2026 roku orientacyjne widełki nie są już symboliczne. Według Oferteo kompleksowa wymiana instalacji elektrycznej w mieszkaniu 50 m² to zwykle 8 000–12 000 zł, a w wielkiej płycie 14 000–19 000 zł. Pojedynczy punkt elektryczny wycenia się najczęściej na 85–180 zł netto, zależnie od zakresu, osprzętu i regionu. To uczciwe punkty odniesienia, ale trzeba pamiętać, że finalną cenę podnoszą kucie, liczba obwodów, rozdzielnica i stan starej instalacji.

Ja patrzę na opłacalność bardzo pragmatycznie: jeśli i tak planujesz nową kuchnię, łazienkę, większe obciążenia i zmianę układu ścian, pełna modernizacja zwykle ma więcej sensu niż kosmetyka. Jeśli natomiast instalacja jest tylko miejscami słaba, a reszta przewodów i rozdzielnica są w dobrym stanie, czasem wystarczy lokalny zakres prac, ale połączony z porządnymi pomiarami i nową rozdzielnicą. Przy zakupie nieruchomości to ważny argument negocjacyjny, bo koszt elektryki rzadko kończy się na samych gniazdkach. Często wpływa na cały budżet wykończenia.

Kiedy wystarczy lokalna poprawa, a kiedy lepiej zaplanować pełną wymianę

Najprościej mówiąc, lokalna poprawa ma sens wtedy, gdy instalacja nadal ma logiczny układ, a problem dotyczy konkretnych obwodów: kuchni, łazienki, części gniazd albo rozdzielnicy. Pełna wymiana jest rozsądniejsza, gdy przewody są aluminiowe, izolacja jest krucha, obwody są przypadkowo mieszane albo w mieszkaniu nadal funkcjonują prowizoryczne mostki i brak wyraźnego toru ochronnego. Wtedy łatanie pojedynczych miejsc zwykle tylko odsuwa większy koszt w czasie.

W nieruchomościach mieszkalnych widzę jeszcze jedną ważną rzecz: instalacja elektryczna rzadko psuje się spektakularnie, częściej po prostu przestaje nadążać za tym, jak dziś korzystamy z domu. Indukcja, piekarnik, pralka, suszarka, klimatyzacja, routery, ładowarki i sprzęt audio tworzą obciążenie, którego stare układy nie uwzględniały. Dlatego przed odbiorem mieszkania, remontem albo zakupem domu oceniam nie tylko „czy działa”, ale przede wszystkim czy działa bezpiecznie, przewidywalnie i z zapasem na przyszłość. To właśnie odróżnia instalację, którą można jeszcze użytkować, od takiej, którą lepiej planować do wymiany.
