W starszych mieszkaniach elektryka bywa zaskakująco różna od tej, którą widzi się dziś w nowym budownictwie. Zerowanie gniazdka to temat, który wraca zwłaszcza przy remoncie, zakupie lokalu albo wymianie osprzętu, bo od niego zależy bezpieczeństwo ludzi i sprzętu. Poniżej wyjaśniam, czym jest to rozwiązanie, kiedy miało sens, po czym poznać starą instalację i kiedy modernizacja staje się nie opcją, tylko koniecznością.
Najważniejsze rzeczy, które warto wiedzieć o ochronie w starych gniazdach
- W dawnych instalacjach dwuprzewodowych styk ochronny łączono z przewodem neutralnym lub PEN.
- W nowych układach przewód ochronny PE prowadzi się osobno, a mostek w gnieździe jest błędem.
- Sam wygląd gniazda nie wystarczy do oceny bezpieczeństwa; potrzebne są oględziny i pomiary.
- Przy zakupie lub wynajmie mieszkania warto sprawdzić protokół okresowej kontroli instalacji.
- Źle wykonany mostek może sprawić, że bolec ochronny przestanie chronić, a obudowa urządzenia znajdzie się pod napięciem.
Na czym polega stary sposób ochrony w gnieździe
Najkrócej mówiąc, chodzi o połączenie styku ochronnego z przewodem roboczo-ochronnym w starej instalacji. W praktyce nie było wtedy osobnego przewodu PE, więc ochronę realizowano przez tzw. mostek i układ, w którym ten sam przewód pełnił funkcję roboczą oraz ochronną. Materiały edukacyjne z zpe.gov.pl pokazują wprost, że w starszych domowych instalacjach bolec bywał łączony z przewodem neutralnym, a w nowszych rozwiązaniach stosuje się już osobny przewód ochronny.
To ważne rozróżnienie, bo z zewnątrz gniazdo może wyglądać bardzo podobnie, a technicznie pracować w zupełnie innym systemie. W starym układzie ochronnym liczy się droga, którą prąd zwarciowy ma wrócić do źródła i wywołać szybkie zadziałanie zabezpieczenia nadprądowego. Jeśli ta droga jest przerwana albo wykonana byle jak, ochrona przestaje działać tak, jak powinna.
Ja zawsze tłumaczę to prosto: to nie jest ozdobny bolec, tylko element bezpieczeństwa. Jeśli przewód i mostek są pewne, instalacja może nadal działać poprawnie w starszym układzie, ale to nie oznacza, że jest to rozwiązanie równie dobre jak nowoczesne PE i N prowadzone osobno. Z tego powodu przy każdym remoncie warto od razu przejść do pytania, kiedy taki układ ma jeszcze sens, a kiedy jest już tylko śladem przeszłości.
W jakich instalacjach ten układ w ogóle ma sens
Tu najważniejsza jest nie nazwa gniazdka, ale typ instalacji. W polskich mieszkaniach najczęściej spotyka się dziś trzy warianty: stary TN-C, przejściowy TN-C-S po rozdziale przewodu PEN oraz nowszy TN-S, w którym przewód ochronny i neutralny są prowadzone oddzielnie od początku. Właśnie od tego zależy, czy mówimy o dopuszczalnym rozwiązaniu, czy o błędzie wykonawczym.
| Układ | Jak to wygląda w praktyce | Czy spotyka się mostek w gnieździe | Co z tego wynika dla użytkownika |
|---|---|---|---|
| TN-C | Jeden przewód PEN pełni funkcję ochronną i neutralną | Tak, historycznie było to częste | Wymaga ostrożności i oceny stanu instalacji |
| TN-C-S | PEN zostaje rozdzielony na PE i N w rozdzielnicy | Nie powinno go być w gniazdach końcowych | Po rozdziale prowadzi się już osobny przewód ochronny |
| TN-S | PE i N są oddzielne od początku | Nie | Mostek byłby błędem i ryzykiem dla bezpieczeństwa |
| TT | Ochrona opiera się na lokalnym uziemieniu i właściwych zabezpieczeniach | Nie | Tu obowiązują inne zasady niż w starym zerowaniu |
W praktyce najczęściej interesuje mnie jedno pytanie: czy instalacja jest stara i dwuprzewodowa, czy już po modernizacji. Jeśli budynek ma za sobą remont instalacji, wymianę rozdzielnicy albo dołożenie wyłączników różnicowoprądowych, mostek w gniazdku zwykle przestaje być prawidłowym rozwiązaniem. Jeśli natomiast mowa o starym bloku bez modernizacji, sprawa wymaga oględzin i pomiarów, a nie zgadywania po samym wyglądzie osprzętu.
W tym miejscu pojawia się też wyłącznik różnicowoprądowy. On ma sens w układzie, w którym przewody ochronne są poprawnie prowadzone i uziemione; nie jest magicznym zamiennikiem porządnie wykonanej instalacji. To prowadzi wprost do tego, jak rozpoznać, z czym naprawdę masz do czynienia w mieszkaniu.
Jak rozpoznać starą instalację w mieszkaniu

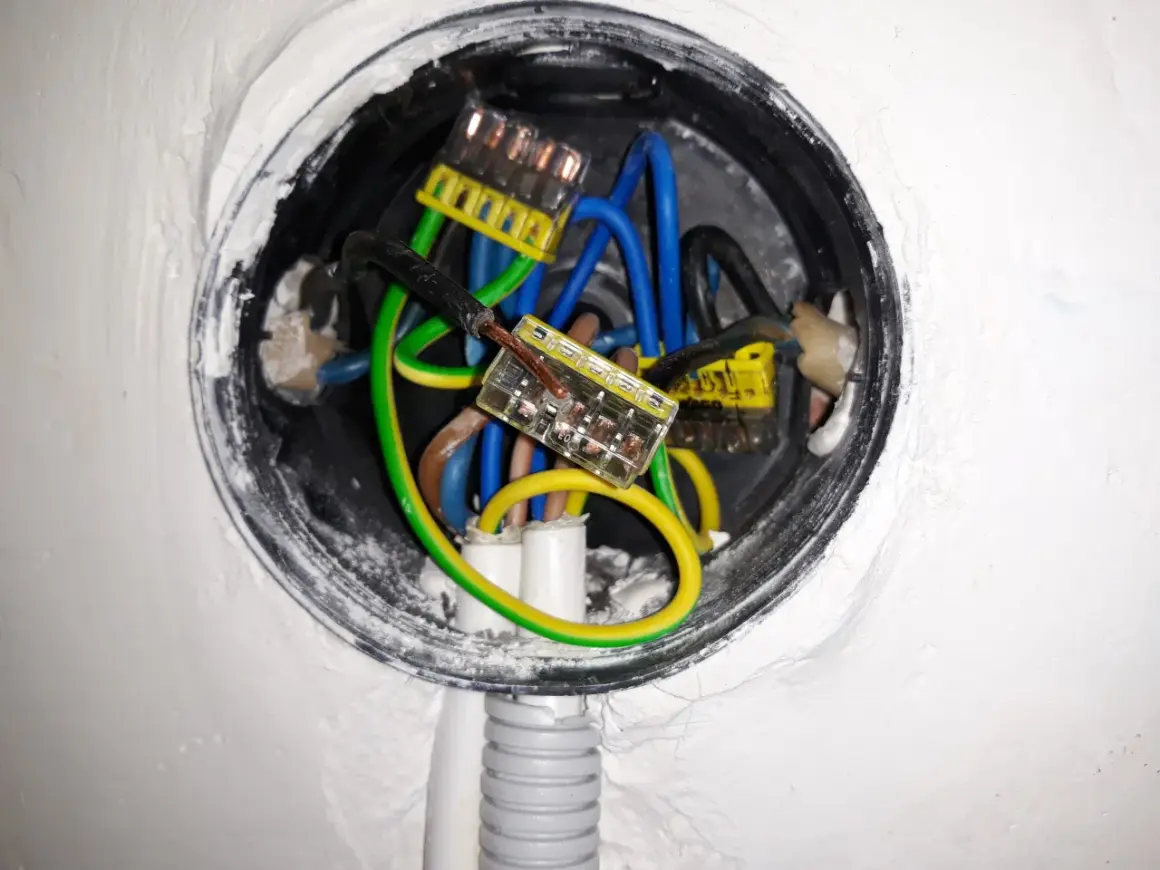

Sam wygląd gniazda nie wystarczy, ale daje kilka mocnych wskazówek. Najczęściej pierwszym sygnałem są tylko dwa przewody dochodzące do obwodu, brak osobnego żółto-zielonego przewodu ochronnego oraz ślady starego mostkowania między zaciskiem neutralnym a stykiem ochronnym. Z kolei w nowszych instalacjach standardem jest oddzielny przewód PE, zwykle w kolorze żółto-zielonym, i przewód neutralny w kolorze niebieskim.
Warto jednak uważać na jeden częsty błąd: kolory izolacji nie zawsze mówią prawdę. W starszych mieszkaniach po latach remontów zdarzają się wymiany części osprzętu, prowizoryczne poprawki i mieszanie przewodów z różnych epok. Dlatego nie oceniam bezpieczeństwa po samym kolorze ani po samym tym, że „bolec jest”. Liczy się ciągłość przewodu ochronnego, stan zacisków, jakość połączeń i pomiary wykonane przez fachowca.
Materiały i praktyka kontrolna są tu zgodne z tym, co podkreśla GUNB: pięcioletnia kontrola instalacji elektrycznej obejmuje nie tylko same oględziny, ale też sprawdzenie stanu połączeń, osprzętu, zabezpieczeń, izolacji i uziemień. To ważne, bo gniazdo może wyglądać poprawnie, a mimo to mieć luz na zacisku albo przerwany tor ochronny.
Jeżeli oglądasz mieszkanie przed kupnem albo wynajmem, pytałbym od razu o ostatni protokół pomiarów. To dużo lepszy sygnał niż deklaracja typu „elektryk niedawno coś tam poprawiał”. Następny krok to już ocena, jakie zagrożenia niesie źle wykonane połączenie i kiedy naprawdę trzeba działać od razu.
Jakie ryzyko niesie źle wykonany mostek
Najgroźniejszy problem jest prosty: jeśli przewód ochronny lub mostek straci ciągłość, bolec przestaje pełnić swoją funkcję. Wtedy metalowa obudowa urządzenia, która powinna odprowadzić zwarcie do ochrony, może znaleźć się pod napięciem. W praktyce oznacza to realne ryzyko porażenia przy zwykłym dotknięciu sprzętu.
Drugi problem to luźne lub nadpalone połączenia. W starych gniazdach i puszkach, szczególnie po wielu latach użytkowania, zaciski potrafią się poluzować, przewody utleniają się, a styk robi się niestabilny. Takie usterki nie zawsze widać gołym okiem, ale skutki są bardzo konkretne: grzanie osprzętu, iskrzenie, zadziałania zabezpieczeń albo po prostu utrata ochrony w najmniej odpowiednim momencie.
- Najczęstszy błąd to pozostawienie starego mostka po częściowej modernizacji instalacji.
- Drugim błędem jest mieszanie przewodów neutralnych i ochronnych za wyłącznikiem różnicowoprądowym.
- Trzeci to ocenianie instalacji wyłącznie po tym, czy „sprzęt działa”.
- Czwarty to brak sprawdzenia pętli zwarcia, czyli drogi, którą prąd ma wrócić przy uszkodzeniu.
Ja patrzę na to dość praktycznie: jeśli instalacja ma za sobą wiele lat i ktoś nie zostawił rzetelnego protokołu, nie zakładam, że wszystko jest w porządku. To właśnie w takich miejscach najczęściej wychodzą problemy, gdy ktoś kupuje mieszkanie po remoncie kosmetycznym, a nie po prawdziwej modernizacji elektryki. Z tego powodu kolejna sekcja jest najbardziej użyteczna dla właściciela, kupującego i najemcy jednocześnie.
Co zrobić podczas remontu albo zakupu lokalu
Jeśli oglądasz mieszkanie z rynku wtórnego, pytam najpierw o wiek instalacji i ostatni większy remont elektryki. Potem sprawdzam, czy rozdzielnica ma wyłączniki różnicowoprądowe, czy w obwodach gniazd są prowadzone osobne przewody ochronne i czy istnieje aktualny protokół pomiarów. To są informacje, które realnie mówią więcej niż estetyka nowych ramek i świeżo pomalowane ściany.
Przy budżetowaniu warto liczyć konkretnie. Aktualne cenniki usług pokazują, że sama wymiana pojedynczego gniazdka to zwykle około 86 zł za sztukę, a kompleksowa wymiana instalacji w mieszkaniu o powierzchni około 50 m² to najczęściej rząd 11 000-16 000 zł brutto, zależnie od zakresu prac, miasta i standardu materiałów. Jeśli trzeba przenieść punkty, wymienić rozdzielnicę albo dołożyć nowe obwody do kuchni i łazienki, koszt rośnie szybciej niż większość osób zakłada na początku.
W praktyce sensowna kolejność jest taka:
- Sprawdzić stan instalacji i protokół pomiarów.
- Ocenić, czy mieszkanie wymaga tylko wymiany osprzętu, czy już modernizacji obwodów.
- Ustalić, czy planowany remont obejmuje rozdzielnicę i wydzielenie przewodu ochronnego.
- Dopiero potem zamawiać nowe gniazda, ramki i biały montaż.
W tej logice widać też przewagę przy zakupie nieruchomości: wiedząc, że elektryka jest stara, można lepiej negocjować cenę albo od razu zaplanować budżet po zakupie. A jeśli instalacja jest już po modernizacji, zyskujesz nie tylko spokój, ale też lepszy punkt wyjścia do kolejnych prac wykończeniowych. Zostaje jeszcze najważniejsza rzecz: co zapamiętać, żeby nie zgubić sensu całego tematu w szczegółach.
Co warto zapamiętać przed decyzją o modernizacji
Najprostsza zasada brzmi: jeśli instalacja jest dwuprzewodowa i nie masz pewności co do jej stanu, traktuj ją jak układ wymagający kontroli. Mostek w gnieździe był kiedyś technicznym sposobem ochrony, ale dziś nie jest uniwersalnym rozwiązaniem na każdą sytuację i nie powinien być odtwarzany „na oko”. W nowoczesnych instalacjach liczy się osobny przewód PE, poprawnie dobrane zabezpieczenia i potwierdzone pomiarami działanie ochrony.
Warto też pamiętać o wyłączniku różnicowoprądowym. W dobrze wykonanej instalacji jest on bardzo przydatny, ale nie zastępuje dobrych połączeń ani nie naprawia starej logiki wykonania. Z kolei przycisk testowy takiego wyłącznika sprawdza się zwykle raz w miesiącu, bo tylko wtedy masz pewność, że mechanizm nie „stoi” od lat w tym samym położeniu.
Jeśli miałbym wskazać jedną praktyczną radę dla właściciela, kupującego albo najemcy, byłaby prosta: nie oceniaj instalacji po tym, czy światło świeci. O bezpieczeństwie gniazd decydują połączenia, pomiary i stan rozdzielnicy, a nie sam fakt, że sprzęt działa dzisiaj bez problemu.
