Przekaźnik w domu - jak działa i jak go dobrać?

Przekaźnik jest małym elementem, ale w instalacji elektrycznej potrafi zdecydować o wygodzie i bezpieczeństwie całego układu. To on pozwala sterować światłem, pompą, ogrzewaniem albo roletą sygnałem o niewielkiej mocy, bez ręcznego przełączania obciążenia. W tym tekście pokazuję, jak działa, jakie ma odmiany, gdzie sprawdza się w domu i na co zwrócić uwagę przy doborze, żeby instalacja była po prostu rozsądna.

Czym jest przekaźnik i po co w ogóle stosuje się go w instalacji

Jak opisuje Eaton, przekaźnik to sterowany elektrycznie przełącznik: ma obwód sterowania i obwód mocy, a mały sygnał na cewce powoduje zmianę stanu styków. W praktyce widzę go jako pośrednika między tym, co „decyduje”, a tym, co naprawdę zasila lampę, pompę czy grzałkę. Dzięki temu delikatna elektronika nie musi bezpośrednio dźwigać większego obciążenia.

To właśnie dlatego przekaźnik tak dobrze pasuje do instalacji elektrycznych w domu i budynku. Zamiast prowadzić duży prąd przez każdy przycisk, czujnik albo sterownik, można użyć sygnału sterującego i pozostawić właściwe załączanie elementowi wykonawczemu. Rozwiązanie jest prostsze w serwisie, łatwiejsze do rozbudowy i zwykle bezpieczniejsze dla całego układu.

Nie mylę go ze zwykłym włącznikiem. Włącznik działa ręcznie, a przekaźnik reaguje na sygnał z termostatu, czujnika, programatora albo systemu automatyki. Gdy to rozumiesz, łatwiej ocenić, gdzie w instalacji taki element ma sens, a gdzie byłby tylko niepotrzebnym dodatkiem. To prowadzi wprost do sposobu działania styków.

Jak przekaźnik steruje obwodem w praktyce

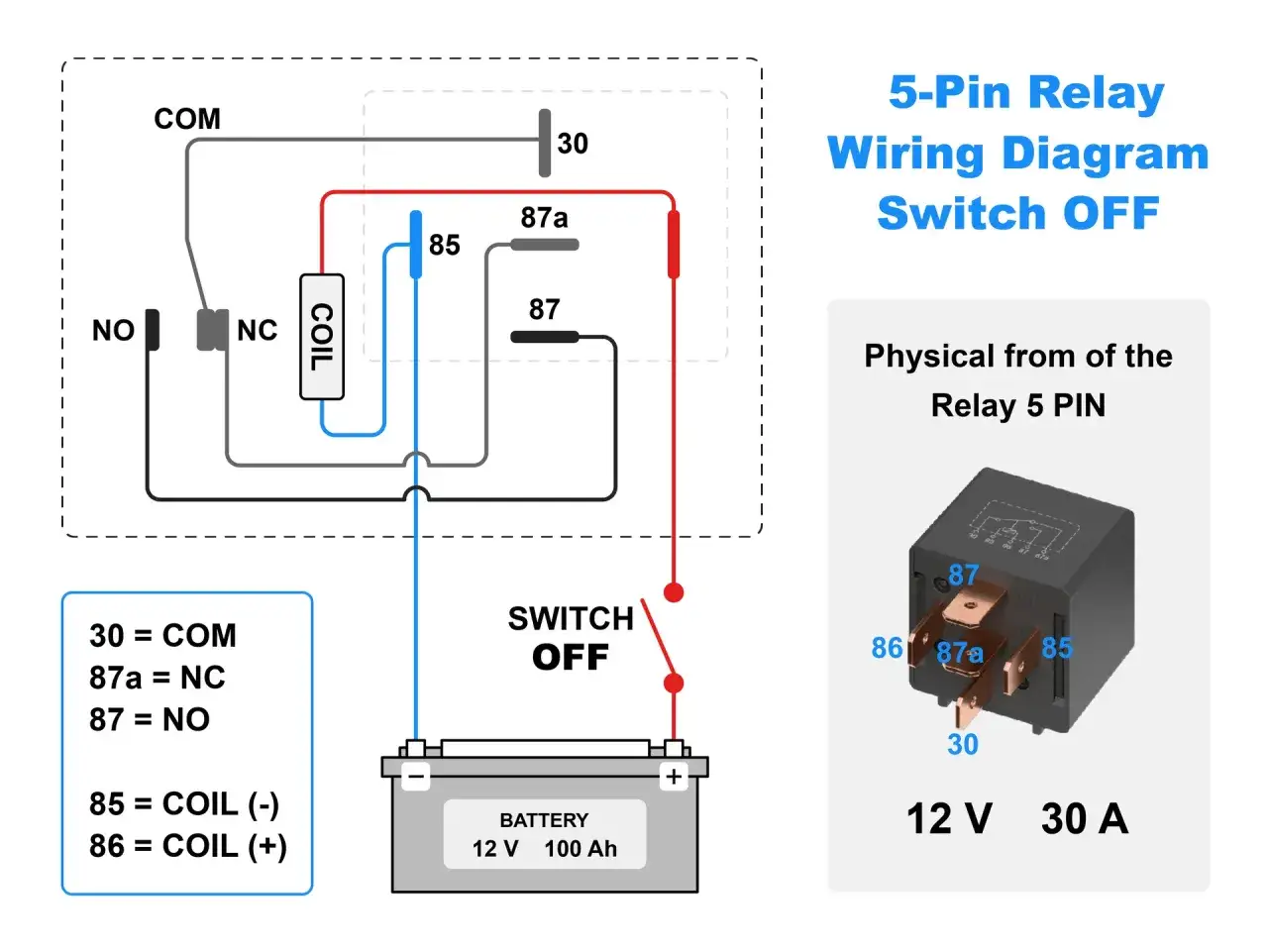

Najprostszy mechanizm jest dość elegancki. Cewka wytwarza pole elektromagnetyczne, które porusza kotwicę i zmienia położenie styków. Styk normalnie otwarty, czyli NO, zamyka się po zasileniu cewki. Styk normalnie zamknięty, czyli NC, działa odwrotnie. Styk przełączny, oznaczany jako CO, łączy oba zachowania w jednym module.

W instalacji domowej to ma znaczenie większe, niż wielu osobom się wydaje. Od układu styków zależy, czy urządzenie ma się włączyć po sygnale, wyłączyć po sygnale, czy przełączyć między dwoma torami. Właśnie na tym etapie najczęściej wychodzi, że „zwykły przekaźnik” nie jest wcale taki zwykły, bo różne zadania wymagają różnych konfiguracji.

Mechaniczny przekaźnik nie przełącza natychmiast. Zwykle robi to w czasie liczonym w milisekundach, a w dokumentacjach producentów spotyka się wartości rzędu kilkunastu lub kilkudziesięciu milisekund. To nadal bardzo szybko, ale przy intensywnej pracy i dużej liczbie cykli ma znaczenie dla trwałości styków.

Najbardziej zdradliwe są obciążenia LED i zasilacze impulsowe. Ich prąd znamionowy bywa niewielki, ale chwilowy prąd rozruchowy potrafi być wysoki. To właśnie on przyspiesza zużycie styków, więc przekaźnik dobrany „na styk” potrafi rozczarować dużo szybciej, niż sugeruje kartka katalogowa. Z tego miejsca najłatwiej przejść do wyboru konkretnego typu.

Jakie typy najczęściej trafiają do instalacji

W praktyce najczęściej spotykam kilka grup urządzeń. Każda rozwiązuje trochę inny problem, więc wybór nie powinien opierać się wyłącznie na cenie albo rozmiarze obudowy. W dokumentacji Schneider Electric zwraca się uwagę, że przy doborze liczy się nie tylko prąd, ale też charakter obciążenia i częstotliwość przełączania. To rozsądne podejście, bo relacja między teorią a realną pracą instalacji bywa brutalnie prosta.

Jeśli miałbym wskazać rozwiązanie najczęstsze w zwykłym domu, wygrywa klasyczny przekaźnik elektromechaniczny. Jeśli priorytetem jest cisza albo bardzo częste przełączanie, częściej sprawdza się wersja półprzewodnikowa. Gdy ważne są opóźnienia, automatyczne sekwencje albo ochrona obwodu, sens mają modele czasowe i kontrolno-pomiarowe. Ten podział od razu pokazuje, że rodzaj urządzenia warto dobierać do zadania, a nie do samej nazwy z katalogu.

W automatyce budynkowej często pojawia się też przekaźnik interfejsowy, czyli pośrednik między sterownikiem a obciążeniem. Nie robi widowiskowej pracy, ale porządkuje logikę instalacji. To właśnie takie elementy najczęściej decydują o tym, czy rozdzielnica jest zorganizowana, czy tylko „jakoś działa”.

Gdzie przekaźnik naprawdę pomaga w domu

Najbardziej lubię te zastosowania, w których przekaźnik rozwiązuje zwykły, codzienny problem bez kombinowania. W mieszkaniu i domu przydaje się przy oświetleniu, roletach, wentylacji, ogrzewaniu podłogowym, pompach obiegowych i systemach alarmowych. To nie jest element „dla gadżetu”; dobrze dobrany skraca drogę między czujnikiem a działaniem i robi z instalacji bardziej przewidywalny układ.

• Oświetlenie korytarzy i schodów - pozwala włączać światło z kilku punktów albo po czasie, co poprawia wygodę i ogranicza przypadkowe świecenie przez całą noc.
• Rolety i żaluzje - umożliwiają sterowanie lokalne i centralne, a przy większych domach porządkują całą logikę otwierania i zamykania.
• Wentylacja - przekaźnik może uruchamiać nawiew, wywiew albo opóźniać wyłączenie, co ma znaczenie dla komfortu i wilgotności.
• Ogrzewanie i pompy - tu ważna jest powtarzalność, bo układ ma reagować na termostat, czujnik lub harmonogram bez zbędnych wahań.
• Smart home - przekaźnik oddziela elektronikę sterującą od sieci 230 V, więc system jest czytelniejszy i łatwiejszy do rozbudowy.

Przy oglądaniu nieruchomości zwracam na to uwagę częściej, niż wielu kupujących przypuszcza. Dobrze opisana i uporządkowana rozdzielnica mówi sporo o jakości całej instalacji, a przypadkowy układ przewodów zwykle zwiastuje późniejsze koszty. Jeśli w domu są rolety, pompa cyrkulacyjna albo ogrzewanie sterowane automatycznie, warto zapytać nie tylko o markę urządzeń, ale też o sposób ich połączenia. To prowadzi do najważniejszej części: jak wybrać model, który naprawdę pasuje do zadania.

Jak dobrać model do obciążenia i miejsca montażu

Gdy dobieram przekaźnik do instalacji, zaczynam od kilku bardzo przyziemnych pytań. Nie od marki, nie od ceny, tylko od tego, co dokładnie ma być przełączane i jak często. Dopiero potem patrzę na szczegóły montażowe. Taka kolejność oszczędza błędów, które później wychodzą w eksploatacji.

1. Sprawdź napięcie cewki - musi pasować do sygnału sterującego. Inny będzie układ dla sterowania 12 V, inny dla 24 V, a jeszcze inny dla 230 V.
2. Dobierz układ styków - jeśli potrzebujesz jednego załączenia, wystarczy prostszy wariant; jeśli chcesz przełączać dwa tory, przyda się styk przełączny.
3. Porównaj prąd znamionowy z realnym obciążeniem - nie tylko z liczbą z etykiety. Przy LED-ach, silnikach i pompach liczy się też prąd rozruchowy.
4. Oceń częstotliwość pracy - jeśli obwód ma przełączać się wiele razy dziennie, trwałość styków staje się ważniejsza niż sama prostota zakupu.
5. Uwzględnij montaż i miejsce w rozdzielnicy - model na szynę DIN, z czytelnymi zaciskami i dostępem serwisowym, zwykle wygrywa z przypadkowym „dopasowaniem na siłę”.
6. Sprawdź warunki otoczenia - temperatura, wilgotność i wentylacja w szafie sterowniczej mają wpływ na trwałość całego modułu.

W dokumentacji producentów, także Schneider Electric, mocno wybrzmiewa jeszcze jedna rzecz: liczy się charakter obciążenia i intensywność pracy, a nie tylko sam prąd nominalny. To właśnie dlatego relacja między „działa na papierze” a „działa latami” bywa zupełnie inna. Jeśli obciążenie jest trudne, trzeba dobrać lepszy model, a nie liczyć na szczęście. Gdy ten etap jest przemyślany, można spokojniej przejść do błędów, które najczęściej psują instalację.

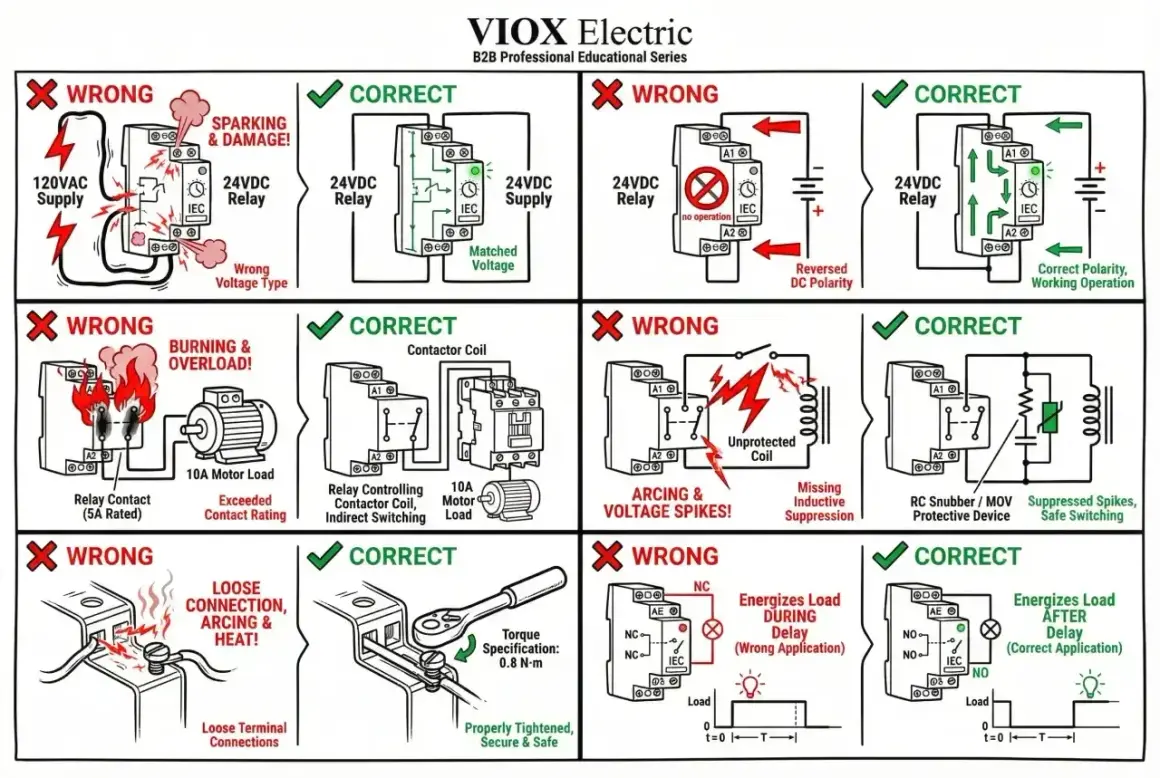

Najczęstsze błędy przy doborze i montażu

Najbardziej typowe pomyłki są zaskakująco przyziemne. W praktyce nie chodzi o skomplikowaną teorię, tylko o kilka decyzji podjętych zbyt szybko. I właśnie one później skracają życie styków, utrudniają serwis albo powodują, że instalacja działa „prawie dobrze”, czyli najgorzej z możliwych opcji.

• Dobór wyłącznie po prądzie znamionowym - to częsty błąd przy LED-ach, zasilaczach i silnikach, bo chwilowy prąd rozruchowy potrafi być dużo wyższy niż prąd pracy.
• Złe napięcie cewki - jeśli sygnał sterujący nie pasuje do cewki, układ działa niestabilnie albo w ogóle się nie załącza.
• Zbyt mało miejsca w rozdzielnicy - upchnięte moduły gorzej oddają ciepło, trudniej je opisać i trudniej serwisować.
• Brak tłumienia przepięć - przy cewkach i obwodach sterujących warto przewidzieć ochronę, bo to zmniejsza ryzyko zakłóceń i zużycia elektroniki sterującej.
• Nieczytelne oznaczenia przewodów - bez opisu obwodów nawet prosty przegląd zamienia się w zgadywanie.
• Mieszanie zadań jednego modułu z wieloma odbiornikami - jeden przekaźnik może kusić prostotą, ale zbyt duże obciążenie i chaotyczna logika pracy szybko się mszczą.

Tu nie chodzi o przesadne czepianie się szczegółów. Te błędy po prostu skracają życie całego układu albo utrudniają naprawę w najmniej wygodnym momencie. W praktyce najlepiej działa zasada: mniej improwizacji, więcej czytelności i zgodność z instrukcją producenta. To właśnie ona prowadzi do ostatniej rzeczy, którą warto sprawdzić przed modernizacją.

Co sprawdzić przed modernizacją rozdzielnicy w domu lub mieszkaniu

Jeśli oglądasz mieszkanie albo dom, rozdzielnica mówi o instalacji więcej niż kolor ścian. Sprawdź, czy obwody są opisane, czy jest miejsce na dodatkowe moduły, czy sterowanie oświetleniem i roletami działa logicznie oraz czy instalacja ma sensowny zapas na przyszłą automatykę. To szczególnie ważne wtedy, gdy planujesz później dołożyć czujniki, sterownik lub prosty system smart home.

Przy starszych budynkach nie warto zakładać, że da się bez problemu „dokleić” nowy element do istniejącego układu. Czasem ograniczeniem nie jest sam przekaźnik, tylko sposób prowadzenia przewodów, brak miejsca na szynie DIN albo brak sensownego podziału obwodów. Wtedy rozsądniejsza jest mała korekta całej rozdzielnicy niż szybki montaż jednego modułu, który tylko maskuje problem.

Dobrze dobrany przekaźnik nie zwraca na siebie uwagi. I właśnie o to chodzi: ma działać cicho, przewidywalnie i bez ciągłego dłubania przy instalacji. Jeśli patrzysz na niego jak na element większej układanki, a nie pojedynczy „gadżet”, łatwiej zbudujesz instalację, która naprawdę pasuje do domu.
