Pomiar rezystancji izolacji - Czy Twoja instalacja jest bezpieczna?

Sprawna izolacja przewodów decyduje o bezpieczeństwie instalacji, a pomiar rezystancji izolacji pozwala szybko wykryć zawilgocenie, uszkodzenia mechaniczne i błędy po remoncie. Ja traktuję to badanie jako jeden z najprostszych sposobów sprawdzenia, czy instalacja naprawdę trzyma parametry, a nie tylko wygląda dobrze na papierze. Poniżej wyjaśniam, kiedy zlecić test, jak wygląda krok po kroku, jak odczytać wynik i na co zwrócić uwagę przy odbiorze albo zakupie nieruchomości.

Czym jest badanie izolacji przewodów i co naprawdę mówi o instalacji

To badanie polega na podaniu napięcia stałego i sprawdzeniu, ile prądu „ucieka” przez izolację. Wynik podaje się w megaomach, więc nie chodzi o zwykłe sprawdzenie ciągłości przewodu, tylko o ocenę, czy warstwa izolacyjna nadal dobrze oddziela żyły od siebie i od otoczenia. W praktyce taki test pokazuje przede wszystkim stan techniczny przewodów, a nie całą instalację jako taką.

Ja patrzę na ten pomiar jak na szybki wskaźnik kondycji układu. Jeśli wynik jest niski albo wyraźnie gorszy niż wcześniej, zwykle coś dzieje się z wilgocią, uszkodzeniem mechanicznym, zabrudzeniem lub starzeniem materiału. To ważne rozróżnienie, bo sam dobry odczyt nie zastępuje innych badań, takich jak pomiar impedancji pętli zwarcia czy test wyłącznika różnicowoprądowego. Następny krok to ustalenie, kiedy taki test naprawdę warto zlecić.

Kiedy w mieszkaniu, domu albo lokalu nie warto tego odkładać

W praktyce są cztery momenty, w których badanie izolacji staje się szczególnie sensowne: po remoncie, po zalaniu, przy odbiorze nieruchomości i podczas okresowej kontroli. GUNB przypomina, że pięcioletnia kontrola obiektu obejmuje także oporność izolacji przewodów, a obowiązek spoczywa na właścicielu lub zarządcy budynku, nie na najemcy lokalu.

• Po remoncie, zwłaszcza gdy były kute ściany, przenoszone gniazda albo wymieniane przewody.
• Po zalaniu, podtopieniu lub długotrwałej wysokiej wilgotności w mieszkaniu.
• Przed zakupem starszego mieszkania, domu lub lokalu użytkowego, gdy nie ma świeżego protokołu.
• Po dłuższym postoju pustego lokalu, kiedy instalacja mogła chłonąć wilgoć.
• Gdy zabezpieczenia wyzwalają bez wyraźnej przyczyny albo w instalacji pojawiają się dziwne, trudne do opisania objawy.

Jeśli mam wskazać jeden praktyczny moment, w którym warto wydać te pieniądze bez wahania, to jest nim odbiór mieszkania lub domu po pracach instalacyjnych. Sama procedura nie jest skomplikowana, ale wymaga porządnego przygotowania i właściwego sprzętu.

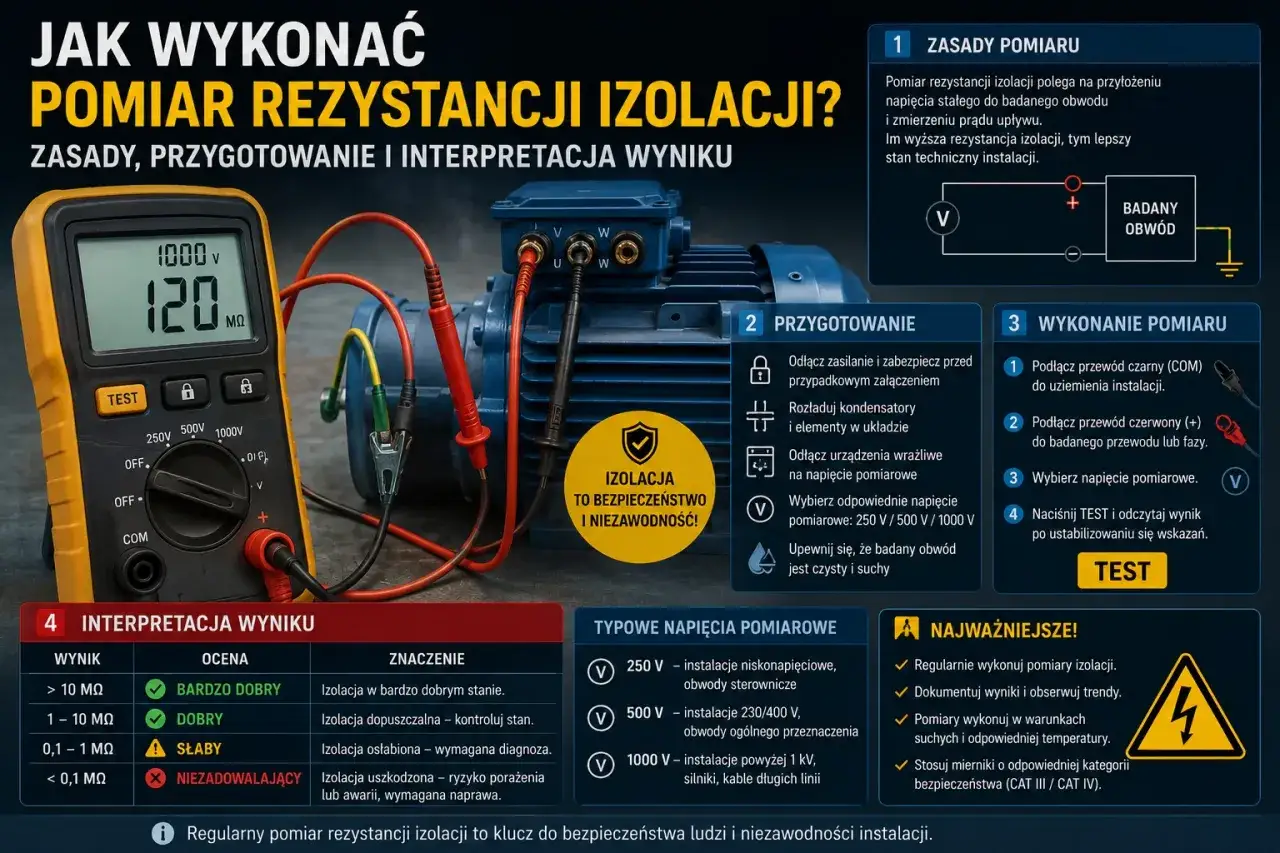

Jak przebiega badanie krok po kroku

Tu właśnie widać różnicę między profesjonalnym testem a przypadkowym „sprawdzeniem miernikiem”. Jak opisuje Fluke, przed podłączeniem testera obwód musi być odłączony od zasilania, a po badaniu trzeba uwzględnić rozładowanie zgromadzonego ładunku. To ważne, bo izolacja potrafi zatrzymać napięcie jeszcze przez chwilę po zakończeniu próby.

1. Wyłączenie zasilania i potwierdzenie braku napięcia. Najpierw odcina się obwód, a potem sprawdza zwykłym miernikiem, czy rzeczywiście nie ma napięcia.
2. Odłączenie wrażliwych urządzeń. Zasilacze, sterowniki, UPS-y, PLC, elektronika sterująca i podobne elementy trzeba odseparować, bo tester może je uszkodzić.
3. Dobór napięcia testowego. W instalacjach budynkowych najczęściej spotyka się 500 V DC, ale przy innych obwodach dobór powinien wynikać z dokumentacji i napięcia znamionowego.
4. Podłączenie przewodów testera. Pomiar wykonuje się między żyłami roboczymi, między żyłą a ochronną albo zgodnie z przyjętą metodą badania danego obwodu.
5. Odczyt po ustabilizowaniu. Najczęściej wynik sprawdza się po 1 minucie, bo wtedy odseparowuje się część związaną z ładowaniem pojemnościowym.
6. Rozładowanie i zapis wyniku. Po teście instalację trzeba bezpiecznie rozładować, a rezultat wpisać do protokołu wraz z datą i zakresem pomiaru.

Ta sekwencja nie jest przesadą proceduralną. Ona chroni wynik i samą instalację. Gdy już wiadomo, jak wygląda poprawny test, pozostaje najważniejsze pytanie: co tak naprawdę oznacza liczba na mierniku.

Jak czytać wynik bez zgadywania

Wynik w megaomach sam w sobie nie mówi jeszcze wszystkiego. Ja zawsze patrzę na trzy rzeczy jednocześnie: wartość, stabilność odczytu i porównanie z wcześniejszym protokołem. W praktyce wynik powinien być wysoki i powtarzalny, a gwałtowny spadek zwykle sygnalizuje problem z wilgocią, uszkodzeniem albo zanieczyszczeniem.

Jeśli mierzony jest także wskaźnik PI, czyli stosunek odczytu po 10 minutach do odczytu po 1 minucie, wartość poniżej 1,0 traktuję jako wyraźny sygnał alarmowy. To nie jest parametr, który sam w sobie zamyka temat całej instalacji, ale świetnie pokazuje, czy izolacja zachowuje się stabilnie w czasie.

Wniosek jest prosty: jeden odczyt ma mniejszą wartość niż cała historia pomiarów. To właśnie dlatego w starszych mieszkaniach i domach tak ważne jest, żeby nie ufać samemu „wydaje się dobrze”, tylko sprawdzić, co mogło zaniżyć wynik.

Najczęstsze błędy, które psują wynik

Najwięcej problemów widzę nie w samym mierniku, tylko w przygotowaniu. Jeśli instalacja nie jest odpowiednio odseparowana albo badanie robi się w złych warunkach, wynik przestaje być wiarygodny. A wtedy ktoś błędnie uznaje, że instalacja jest zła, choć faktycznie problemem był sposób pomiaru.

• Pomiar na obwodzie, który nadal jest pod napięciem.
• Nieodłączenie elektroniki, zasilaczy i sterowników.
• Badanie zaraz po zalaniu, myciu, malowaniu lub w bardzo wilgotnym lokalu.
• Brak bezpiecznego rozładowania po zakończeniu próby.
• Porównywanie wyników bez uwzględnienia temperatury i wilgotności.
• Zastosowanie napięcia testowego niedopasowanego do badanego obwodu.

Tu przydaje się chłodna ocena. Czasem niski wynik rzeczywiście oznacza uszkodzoną izolację, ale równie często jest skutkiem wilgoci albo błędu przygotowania. Jeśli chcesz uniknąć fałszywego alarmu, nie pomijaj tych technicznych detali.

Ile kosztuje badanie i kiedy ma sens przy nieruchomości

W 2026 r. na rynku usług elektrycznych w Polsce spotyka się zwykle stawki rzędu kilkunastu złotych za pojedynczy obwód, a pełny przegląd mieszkania najczęściej kosztuje kilkaset złotych. W domu jednorodzinnym albo większym lokalu cena rośnie, bo przybywa obwodów, rozdzielnic, opisów i czasu potrzebnego na sporządzenie protokołu.

Jeśli patrzę na to z perspektywy kupującego, koszt badania jest niewielki wobec wydatków na naprawę ukrytej wady instalacji albo późniejsze kucie ścian. Przy nieruchomości to nie jest detal techniczny, tylko element oceny ryzyka. Właśnie dlatego protokół warto czytać tak samo uważnie, jak rzuty lokalu czy opis stanu technicznego od sprzedającego.

Co sprawdzić w protokole przed zakupem lub wynajmem

Gdy oglądam dokument po badaniu instalacji, nie szukam wyłącznie „dobrego wyniku”. Najbardziej interesuje mnie to, czy protokół jest kompletny i da się go sensownie porównać z kolejną kontrolą.

• Data wykonania badania i zakres, który faktycznie objęto pomiarem.
• Numer lub opis obwodu, żeby było jasne, czego dotyczył wynik.
• Napięcie testowe i metoda badania.
• Imię, nazwisko i kwalifikacje osoby wykonującej pomiar.
• Uwagi o wilgoci, odłączonych urządzeniach albo obwodach wyłączonych z testu.
• Zalecenia po badaniu, jeśli wynik był graniczny albo niejednoznaczny.

Jeśli dokument nie pokazuje daty, zakresu albo warunków badania, traktuję go jako niepełny. Przy zakupie mieszkania, domu albo lokalu to ważny sygnał, bo brak przejrzystego protokołu zwykle oznacza, że ktoś nie miał kontroli nad stanem instalacji albo nie chciał pokazać pełnego obrazu. W dobrze opisanym protokole szukam nie tylko wyniku, ale też spójności całej historii instalacji.
