Kabel YKY to jeden z tych elementów instalacji, o których pamięta się zwykle dopiero wtedy, gdy trzeba poprowadzić zasilanie do garażu, ogrodu, bramy albo budynku gospodarczego. W praktyce ma on znaczenie większe, niż wygląda na pierwszy rzut oka: decyduje o bezpieczeństwie, trwałości i tym, czy cała trasa będzie działać bez problemów przez lata. Poniżej wyjaśniam, czym dokładnie jest ten kabel, gdzie ma sens, jak dobrać jego przekrój i czego nie robić przy montażu.
Najważniejsze informacje o kablu YKY w instalacji domu i działki
- To kabel energetyczny do stałych instalacji, zwykle o napięciu 0,6/1 kV, przeznaczony do pracy wewnątrz i na zewnątrz.
- Ma żyły miedziane oraz izolację i powłokę z PVC, a w wersji YKYżo również zielono-żółtą żyłę ochronną.
- Sprawdza się przy zasilaniu garażu, ogrodu, bramy, altany, warsztatu, pompy czy budynku gospodarczego.
- Można go układać bezpośrednio w ziemi, ale tylko przy poprawnym wykonaniu wykopu, oznakowaniu trasy i ochronie w newralgicznych miejscach.
- Dobór przekroju zależy od mocy, długości trasy, liczby faz i spadku napięcia, a nie tylko od ceny metra kabla.
- Do typowej instalacji wewnętrznej pod tynkiem lepszy będzie przewód YDY, nie YKY.
Czym jest kabel YKY i co oznaczają litery
YKY to kabel elektroenergetyczny z żyłami miedzianymi, izolacją PVC i zewnętrzną powłoką PVC. W praktyce oznacza to, że jest zaprojektowany do stałego prowadzenia energii, a nie do pracy jako lekki przewód „do wszystkiego”. Jak podaje NKT, taki kabel nadaje się do instalacji prowadzonych wewnątrz, na zewnątrz, w betonie i bezpośrednio w ziemi.
Oznaczenie jest dość logiczne: K wskazuje kabel, a kolejne Y odnoszą się do izolacji i powłoki z PVC. Wersja YKYżo ma dodatkowo zielono-żółtą żyłę ochronną, czyli PE. W handlu spotyka się też zapis NYY-J, który w praktyce funkcjonuje jako odpowiednik tej rodziny kabli.
Ważna jest też sama konstrukcja. Najczęściej trafisz na żyły jednodrutowe albo wielodrutowe, czarną powłokę odporną na UV oraz napięcie znamionowe 0,6/1 kV. Kabel pracuje zwykle w zakresie od około -35°C do +70°C, a temperatura układania nie powinna spadać poniżej -5°C. To nie jest drobiazg techniczny, tylko konkretna granica, która realnie wpływa na trwałość instalacji. I właśnie dlatego warto wiedzieć, gdzie taki kabel ma sens, a gdzie byłby po prostu złym wyborem.
Gdzie sprawdza się najlepiej w domu i przy budynku
Ja najczęściej traktuję YKY jako kabel do zasilania wszystkich tych miejsc, które są poza „czystą” instalacją wewnętrzną, ale nadal należą do jednej nieruchomości. Dobrze sprawdza się przy garażu, bramie wjazdowej, altanie, warsztacie, oświetleniu ogrodu, budynku gospodarczym, pompie studni czy krótkim zasilaniu rozdzielnicy pomocniczej na działce.
| Miejsce zastosowania | Dlaczego YKY ma tu sens | Na co uważać |
|---|---|---|
| Garaż i warsztat | Znosi prowadzenie trasy na zewnątrz i daje dobrą ochronę mechaniczną | Dobierz liczbę żył do jednofazowego albo trójfazowego zasilania |
| Oświetlenie ogrodu i podjazdu | Można go bezpiecznie prowadzić w gruncie i przy elewacji | Trasa powinna być oznaczona i zabezpieczona przed przypadkowym uszkodzeniem |
| Brama, furtka, domofon, automatyka | Stałe połączenie i odporność na warunki zewnętrzne są tu ważniejsze niż elastyczność | Sprawdź, czy oprócz zasilania potrzebujesz dodatkowych żył sterujących |
| Budynek gospodarczy lub domek narzędziowy | To typowy przypadek dla kabla ziemnego prowadzonego na stałe | Nie oszczędzaj na przekroju, jeśli w przyszłości planujesz mocniejsze odbiorniki |
| Przejście przez fundament, ścianę lub podjazd | Może pracować w trudniejszych warunkach, ale wymaga dodatkowej ochrony | W takich miejscach stosuje się rurę osłonową lub inny element ochronny |
Z perspektywy kupującego dom albo działkę zwracałbym uwagę na to, czy ktoś wcześniej nie prowadził zasilania „na skróty”, zwykłym przewodem instalacyjnym w ziemi. Taka oszczędność bywa pozorna, bo naprawa po kilku sezonach potrafi kosztować więcej niż poprawne wykonanie od razu. To prowadzi prosto do pytania, jak dobrać właściwy przekrój i nie przepłacić za kabel, który będzie albo za słaby, albo po prostu za drogi.
Jak dobrać przekrój i liczbę żył
Dobór kabla to nie kwestia intuicji. Ja patrzę na cztery rzeczy: moc odbiornika, długość trasy, liczbę faz i sposób ułożenia. Do tego dochodzi spadek napięcia, który przy dłuższych odcinkach potrafi zrobić większą różnicę, niż wielu inwestorów zakłada na początku. Im dłuższa trasa i większe obciążenie, tym bardziej opłaca się myśleć o zapasie przekroju.
W praktyce najczęściej spotkasz kilka typowych zakresów. Poniżej pokazuję je orientacyjnie, bo finalny dobór zawsze powinien potwierdzić elektryk po policzeniu obciążenia i warunków pracy.
| Przekrój | Typowe zastosowanie | Orientacyjna cena materiału |
|---|---|---|
| 3x2,5 mm² | Krótkie zasilania pomocnicze, prostsze obwody na działce | Około 7-8 zł/mb |
| 5x6 mm² | Garaż, mały warsztat, zasilanie pomocniczej rozdzielnicy | Około 17-18 zł/mb |
| 5x16 mm² | WLZ, większe obiekty, dłuższe trasy i większe obciążenia | Około 53-56 zł/mb |
Ważna jest też liczba żył. Dla zasilania jednofazowego zwykle wystarczą 3 żyły, a dla trójfazowego lub przy zasilaniu rozdzielnicy pomocniczej częściej wybiera się 5 żył. Wersja z żyłą ochronną, czyli YKYżo, jest najpraktyczniejsza tam, gdzie instalacja ma spełniać normalne wymagania bezpieczeństwa. W kartach Technokabel minimalny promień gięcia podawany jest na poziomie 12 x D dla kabli wielożyłowych i 15 x D dla jednożyłowych, gdzie D oznacza średnicę zewnętrzną kabla. To nie są liczby do zapamiętania „na pokaz” - one chronią przed mikrouszkodzeniami, które później wychodzą jako awarie.
Gdy przekrój jest już dobrany, najwięcej problemów zaczyna się na etapie ułożenia trasy. I właśnie tam ludzie najczęściej popełniają kosztowne błędy.
Jak układać kabel w gruncie i nie zepsuć całej trasy
Sam fakt, że kabel można układać bezpośrednio w ziemi, nie oznacza jeszcze, że wolno zrobić to „byle jak”. Wykop powinien być przygotowany tak, aby kabel nie leżał bezpośrednio na kamieniach, korzeniach albo ostrych fragmentach gruntu. Stosuję tu prostą zasadę: jeśli trasa ma przetrwać lata, to trzeba jej zapewnić warunki, a nie tylko miejsce.
- Podsypka i zasypka powinny chronić kabel przed ostrymi elementami gruntu.
- Taśma ostrzegawcza powinna znaleźć się nad trasą kablową, zwykle 25-40 cm ponad nią.
- Głębokość ułożenia w praktyce często przyjmuje się około 70 cm w gruncie zielonym, ale zawsze trzeba sprawdzić projekt i warunki lokalne.
- Rura osłonowa jest rozsądnym rozwiązaniem pod podjazdem, przy fundamentach, w przejściach przez ścianę i w miejscach narażonych na uszkodzenie.
- Temperatura montażu nie powinna być zbyt niska; dla tego typu kabla przyjmuje się minimum około -5°C.
W praktyce ważne jest też to, jak kabel jest prowadzony po drodze. Nie powinien być przeciągany po ostrych krawędziach ani układany zbyt ciasno. Zbyt mocne zagięcia są równie niebezpieczne jak zbyt mały przekrój. Jeśli kabel ma pracować na zewnątrz, to przy elewacji i w miejscach nasłonecznionych dobrze jest pamiętać o odpornej, czarnej powłoce PVC, która jest standardem dla tego typu wyrobu.
Ja zawsze powtarzam jedno: w instalacji ziemnej koszt wykopu, osłon i oznakowania często jest ważniejszy niż cena samego kabla. Jeśli ktoś oszczędza na tych elementach, zwykle płaci drugi raz. A po poprawnym ułożeniu warto jeszcze zestawić YKY z innymi przewodami, żeby nie mylić podobnych oznaczeń.
YKY a YDY, YAKY i inne warianty
To jedno z najczęstszych nieporozumień wśród inwestorów. YKY nie jest zamiennikiem każdego przewodu w domu, a YDY nie jest bezpiecznym rozwiązaniem do ziemi. Różnica jest prostsza, niż się wydaje, ale trzeba ją rozumieć od razu.
| Wariant | Najważniejsza cecha | Typowe zastosowanie |
|---|---|---|
| YKY | Kabel miedziany z izolacją i powłoką PVC, przeznaczony do instalacji stałych | Na zewnątrz, w ziemi, w betonie, do zasilania obiektów i tras zewnętrznych |
| YKYżo | Jak wyżej, ale z zielono-żółtą żyłą ochronną | Najbardziej praktyczny wariant do większości zasilień na działce i przy budynku |
| YDY | Przewód instalacyjny do stałych połączeń wewnątrz budynku | Pod tynkiem, wewnątrz pomieszczeń, do typowej instalacji domowej |

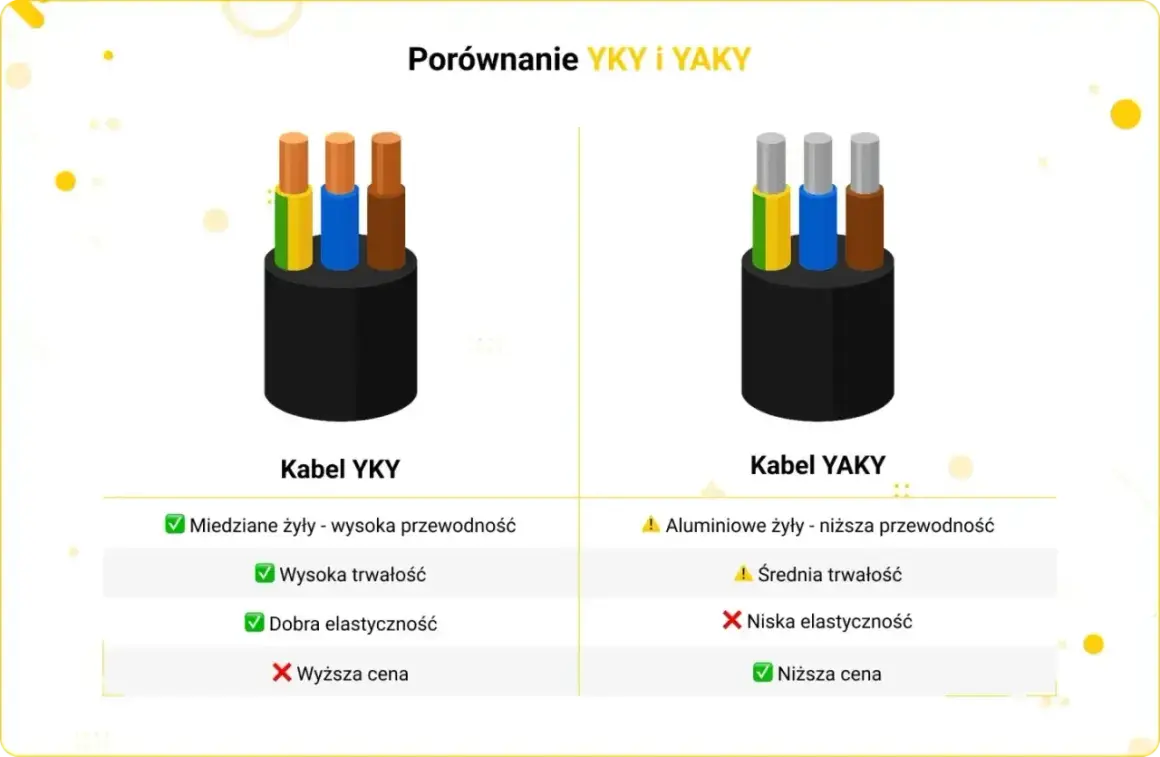

| YAKY | Wersja aluminiowa | Przy dłuższych trasach i większych przekrojach, gdy liczy się koszt materiału |
Jak ja to upraszczam? Jeśli trasa ma iść w ścianie lub pod tynkiem, patrzę na YDY. Jeśli ma iść w ziemi, przy budynku albo między obiektami, patrzę na YKY. Jeśli inwestor chce zejść z kosztów przy dużych przekrojach i długiej trasie, rozważa się YAKY, ale wtedy trzeba liczyć się z inną techniką zarabiania końcówek i innymi wymaganiami montażowymi. YKY jest więc dobry wtedy, gdy liczy się odporność i trwałość, ale nie zawsze jest najtańszym albo najbardziej ekonomicznym wyborem dla każdej sytuacji.
To właśnie prowadzi do kolejnego tematu: błędów, które widuję najczęściej przy zakupie i montażu takich kabli.
Najczęstsze błędy przy wyborze i montażu
Najczęściej nie psuje się sam kabel, tylko decyzja podjęta przed jego kupnem. W instalacjach zewnętrznych powtarza się kilka błędów, które później generują koszty, nerwy i poprawki.
- Wybór YDY do ziemi zamiast kabla ziemnego. To błąd podstawowy i bardzo kosztowny.
- Zbyt mały przekrój dobrany wyłącznie po cenie metra. Taki kabel może się grzać, powodować spadki napięcia i szybciej się zużywać.
- Zbyt mała liczba żył w stosunku do potrzeb instalacji. Problem wychodzi dopiero przy podłączaniu automatyki, rozdzielnicy albo dodatkowych odbiorników.
- Brak ochrony w newralgicznych miejscach, zwłaszcza pod podjazdem, przy fundamencie i w przejściach przez ściany.
- Brak oznaczenia trasy, przez co przy kolejnych pracach ziemnych łatwo przeciąć przewód.
- Ignorowanie przyszłych planów, na przykład ładowarki do auta, pompy ciepła albo warsztatu, który za dwa lata będzie pobierał więcej mocy.
Ja szczególnie zwracam uwagę na ostatni punkt. W praktyce to nie dzisiejsza moc odbiorników bywa problemem, tylko to, co właściciel planuje za chwilę dołożyć. Jeśli kabel ma zasilać nieruchomość przez długi czas, lepiej zostawić sensowny zapas niż wracać do wykopu po pierwszej modernizacji. To zresztą prowadzi do najważniejszego pytania przed zakupem: co sprawdzić, zanim zamówi się konkretny odcinek kabla?
Co sprawdzić przed zamówieniem kabla do domu albo działki
Zanim kupisz kabel, zbierz kilka danych. Bez nich nawet dobry materiał może zostać źle dobrany. Ja przed zamówieniem sprawdzam zawsze to samo, bo oszczędza to później bardzo dużo czasu.
- Jakie urządzenie lub rozdzielnicę kabel ma zasilać.
- Czy instalacja będzie jednofazowa, czy trójfazowa.
- Jaka jest dokładna długość trasy, a nie tylko „mniej więcej”.
- Czy kabel pójdzie w ziemi, w betonie, po elewacji czy w rurze osłonowej.
- Czy w przyszłości planowane są mocniejsze odbiorniki.
- Czy potrzebna jest wersja z żyłą ochronną, czyli YKYżo.
- Czy wykonanie trasy wymaga uzgodnienia z elektrykiem albo operatorem sieci.
Jeśli mam zostawić jedną praktyczną zasadę, to taką: YKY wybieraj wtedy, gdy trasa ma działać na stałe i ma pracować poza typowym wnętrzem, a dobór przekroju oprzyj na obciążeniu, długości i sposobie ułożenia. Przy domu lub działce to często niewielka decyzja na etapie budowy, ale jej skutki widać dopiero po latach albo przy pierwszej awarii. Właśnie dlatego przy instalacjach zewnętrznych bardziej opłaca się myśleć o całej trasie niż o samej cenie metra kabla.
