Dobrze dobrane zabezpieczenie przeciwprzepięciowe chroni nie tylko telewizor czy komputer, ale też sterowanie piecem, router, domową automatykę i sprzęt, którego naprawa bywa droższa niż sam aparat ochronny. W praktyce liczy się nie jeden gadżet, lecz cały układ: inne rozwiązanie sprawdza się w domu z linią napowietrzną, inne w mieszkaniu, a jeszcze inne tam, gdzie działa fotowoltaika albo system smart home. Poniżej pokazuję, jak to oceniam w praktyce, na co patrzeć przy zakupie i jakie błędy najczęściej psują efekt.
Najważniejsze decyzje przy ochronie instalacji domowej
- Ochrona działa warstwowo - rozdzielnica, a dopiero potem ewentualnie ochrona przy konkretnym urządzeniu.
- W domu najczęściej potrzebny jest typ T2 lub T1+T2 - sam dobór zależy od zasilania, uziemienia i instalacji odgromowej.
- Listwa przy sprzęcie nie zastępuje ochronnika w rozdzielnicy - to tylko ostatni poziom ochrony.

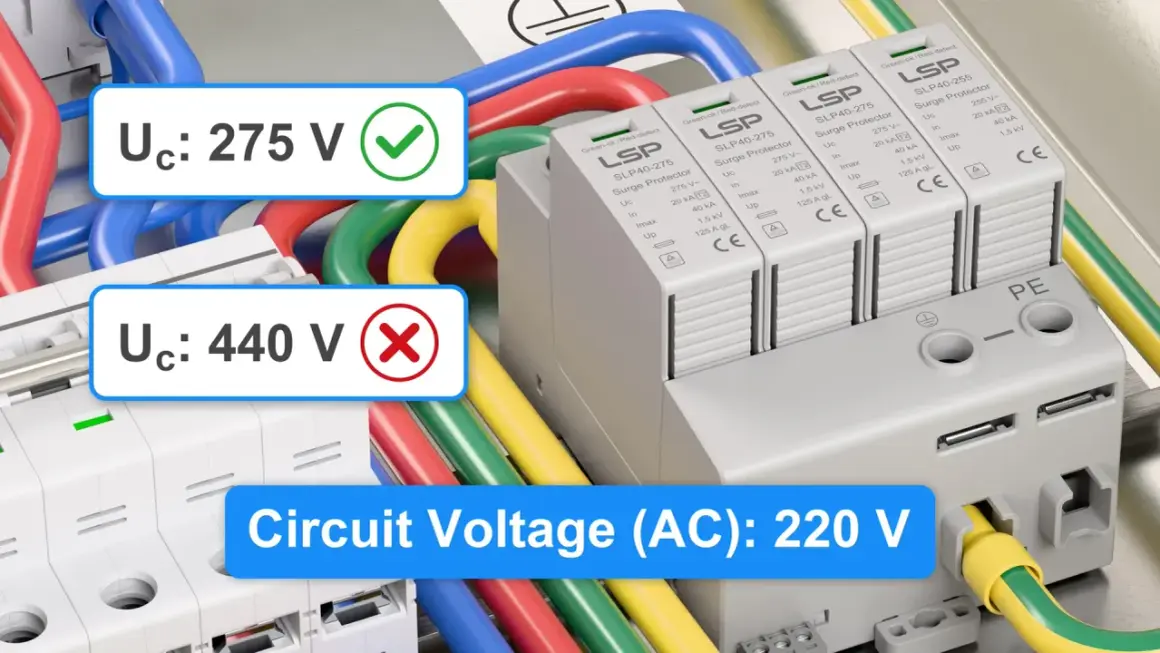

- Kluczowe są parametry techniczne - typ sieci, Up, In, Imax, Iimp oraz zgodność z rozdzielnicą.
- Najczęstsze straty wynikają z błędnego montażu - zbyt długich przewodów, złego dobezpieczenia i słabego uziemienia.
- Koszt zwykle mieści się w kilkuset złotych, a pełniejszy układ wciąż jest tańszy niż wymiana elektroniki po awarii.
Jak działa ochrona przeciwprzepięciowa i przed czym naprawdę chroni
Przepięcie to krótki, gwałtowny skok napięcia, który potrafi uszkodzić elektronikę szybciej, niż zdąży zadziałać zwykły bezpiecznik. Źródłem problemu nie musi być wyłącznie burza. Część impulsów powstaje wewnątrz budynku, gdy załącza się duże obciążenie, pracuje silnik, włącza się pompa albo sieć wraca po zaniku zasilania.
Dlatego ochrony nie traktuję jak dodatku, tylko jak element bezpieczeństwa instalacji. Jej zadanie jest proste: ograniczyć napięcie do poziomu, który nie przebije izolacji urządzeń i przejąć część energii udaru zanim dotrze ona do sprzętu. To nie jest tarcza absolutna. Dobrze dobrany aparat zmniejsza ryzyko awarii, ale nie zastąpi poprawnego uziemienia, połączeń wyrównawczych ani sensownie wykonanej rozdzielnicy.
W praktyce myślę o tym jak o zaworze bezpieczeństwa dla elektryki w domu. Im bardziej rozbudowana instalacja, tym bardziej opłaca się patrzeć na całość, a nie tylko na pojedyncze gniazdko, dlatego kolejnym krokiem jest wybór właściwego typu ogranicznika.
Jakie są typy ograniczników i gdzie się je stosuje
| Typ | Gdzie go stosuję | Co robi | Kiedy zwykle ma sens |
|---|---|---|---|
| T1 | Na wejściu instalacji lub w rozdzielnicy głównej | Odprowadza bardzo duże impulsy, także część energii od wyładowania atmosferycznego | Dom z instalacją odgromową, zasilanie napowietrzne, obiekt o podwyższonym ryzyku |
| T2 | W rozdzielnicy głównej albo mieszkaniowej | Tłumi przepięcia łączeniowe i indukowane | Większość domów i mieszkań |
| T3 | Przy konkretnym urządzeniu | Dopina ochronę dla wrażliwej elektroniki | Router, telewizor, komputer, audio, automatyka domowa |
| T1+T2 | W rozdzielnicy głównej | Łączy dwa poziomy ochrony w jednym aparacie | Gdy chcę uprościć układ albo mam ograniczone miejsce w rozdzielnicy |
W domach jednorodzinnych najczęściej spotykam układ oparty na T2 albo T1+T2. To ważne rozróżnienie, bo T1 nie jest po prostu „mocniejszą listwą”, tylko innym narzędziem do innych warunków. Z kolei T3 nie przejmuje roli ochronnika w rozdzielnicy, tylko domyka ochronę przy samym sprzęcie.
Na etykiecie szukam też parametrów takich jak Up, In, Imax i Iimp. Up to poziom ochrony napięciowej, czyli do jakiej wartości aparat ogranicza impuls. In i Imax opisują odporność na udary powtarzalne, a Iimp mówi o zdolności przyjęcia bardzo silnego impulsu, na przykład w układach bardziej narażonych na wyładowania. W prostym tłumaczeniu: im lepiej dobrany aparat, tym większa szansa, że nie odda całego problemu dalej do urządzeń.
W praktyce spotykam układy warystorowe, iskiernikowe i mieszane. Warystor szybko ścina skok napięcia, iskiernik lepiej znosi większą energię udaru, a rozwiązania mieszane łączą te zalety. Sam typ ogranicznika nie wystarczy jednak do dobrego efektu, bo ten sam aparat działa inaczej w domu, w mieszkaniu i w budynku z fotowoltaiką.
Jak dobrać ochronę do domu, mieszkania i instalacji z fotowoltaiką
Dom jednorodzinny
Jeśli zasilanie wchodzi linią napowietrzną albo budynek ma instalację odgromową, zwykle myślę o układzie T1+T2 w rozdzielnicy głównej. Przy zasilaniu kablowym i bez instalacji odgromowej często wystarcza T2, ale tylko wtedy, gdy rozdzielnica, uziemienie i połączenia wyrównawcze są wykonane poprawnie. Do routera, telewizora czy rekuperacji warto dołożyć T3 przy samym urządzeniu, zwłaszcza gdy w domu działa dużo elektroniki.Tu nie chodzi o kupowanie „najmocniejszego” aparatu, tylko o dopasowanie ochrony do realnego ryzyka. Jeśli budynek jest nowy i dobrze zaprojektowany, nie ma sensu przewymiarowywać wszystkiego. Jeśli jednak mam długi odcinek zasilania, zewnętrzną instalację odgromową i wrażliwą automatykę, układ kaskadowy przestaje być dodatkiem, a staje się rozsądną podstawą.
Mieszkanie w bloku
W bloku ochrona w części wspólnej nie zawsze oznacza, że lokal jest bezpieczny w pełni. Długie przewody między rozdzielnicą budynku a mieszkaniem osłabiają efekt, więc często sens ma dodatkowy T2 w tablicy mieszkaniowej i T3 przy sprzęcie o najwyższej wartości. To nie jest przesada, tylko praktyka, gdy w salonie stoi drogi sprzęt RTV, a w sypialni pracuje domowe biuro.
W mieszkaniu szczególnie dobrze widać, że ochrona przeciwprzepięciowa nie jest jednorazowym zakupem, lecz systemem. Jeśli ktoś inwestuje w komputer, monitor, serwer NAS albo sprzęt audio, to lokalna listwa z ochroną ma sens tylko jako ostatni stopień, a nie jako jedyne zabezpieczenie.
Przeczytaj również: Bednarka: Wybierz uziemienie dobrze - poradnik i koszty
Fotowoltaika, pompa ciepła i smart home
Przy fotowoltaice ochronę dobiera się osobno po stronie DC i AC, bo to dwa różne obwody. Automatyka bram, monitoring, alarm, wideodomofon czy sterowniki ogrzewania również warto traktować oddzielnie, bo często padają nie od jednego wielkiego impulsu, ale od serii mniejszych zakłóceń. Im bardziej „inteligentny” dom, tym mniej opłaca się oszczędzać na kaskadowej ochronie.
Właśnie w takich instalacjach dobrze widać, że zabezpieczenie sprzętu nie kończy się na jednym elemencie w rozdzielnicy. Dopiero połączenie ochrony głównej i lokalnej daje sensowny poziom spokoju, a to prowadzi do kolejnego pytania: czego unikać przy montażu, żeby nie zapłacić dwa razy.
Najczęstsze błędy przy montażu, które psują efekt
- Zbyt długie przewody do ogranicznika - połączenia powinny być możliwie krótkie; w praktyce dąży się do tego, by cały układ przyłączeniowy miał mniej niż 1 m.
- Brak właściwego dobezpieczenia - aparat trzeba dobrać do zabezpieczeń w rozdzielnicy, bo nie każdy ochronnik zniesie każdy przypadek zwarcia.
- Montaż tylko przy gniazdku - sama listwa nie zastępuje ochrony w rozdzielnicy, jeśli impuls wchodzi do budynku od strony instalacji.
- Pominięcie uziemienia i połączeń wyrównawczych - bez dobrej drogi odprowadzenia energii cały układ traci skuteczność.
- Zły dobór do układu sieci - TN, TT i IT nie zachowują się tak samo, więc aparat nie może być dobrany „na oko”.
- Mylenie listwy z pełnym systemem ochrony - to tylko ostatni stopień, przydatny, ale niewystarczający samodzielnie.
Najwięcej problemów widzę nie w samym aparacie, ale w sposobie jego wpięcia. Gdy połączenia są długie, uziemienie słabe, a zabezpieczenia dobrane przypadkowo, nawet droższy model daje tylko pozorny spokój. A skoro o tym mowa, dobrze jest też znać realny koszt całego rozwiązania, żeby nie przepłacić i jednocześnie nie oszczędzać tam, gdzie to się nie opłaca.
Ile to kosztuje i kiedy wydatek ma sens
| Rozwiązanie | Typowy koszt urządzenia | Orientacyjnie z montażem |
|---|---|---|
| Listwa T3 lub mały moduł przy sprzęcie | 60-300 zł | 80-400 zł |
| T2 do mieszkania lub małego domu | 120-500 zł | 300-900 zł |
| T1+T2 do domu jednorodzinnego | 250-900 zł | 600-2500 zł |
| Dodatkowy T3 przy jednym urządzeniu | 40-200 zł | 60-300 zł |
Patrzę na to prosto: jeśli chronię wyłącznie pojedynczy telewizor, listwa ma sens. Jeśli w domu są drogie sterowniki, pompa ciepła, system alarmowy, router, serwer NAS albo rozbudowana automatyka, taniej wychodzi porządna ochrona w rozdzielnicy niż wymiana kilku urządzeń po jednej burzy. W praktyce zwrot nie wynika z jednego spektakularnego zdarzenia, tylko z ograniczenia ryzyka i przestojów.
Warto też pamiętać, że cena zależy od liczby faz, marki, typu sieci i miejsca montażu. Gdy instalacja jest większa albo ma dodatkowe obwody niskoprądowe, budżet rośnie, ale nadal pozostaje rozsądny w porównaniu z kosztami napraw elektroniki. To naturalnie prowadzi do sprawdzenia, co dokładnie warto zobaczyć przed zakupem lub odbiorem domu.
Na co patrzę przy odbiorze domu lub mieszkania
- Czy w rozdzielnicy jest ogranicznik i jaki ma typ: T1, T2, T1+T2 czy tylko T3 przy urządzeniach.

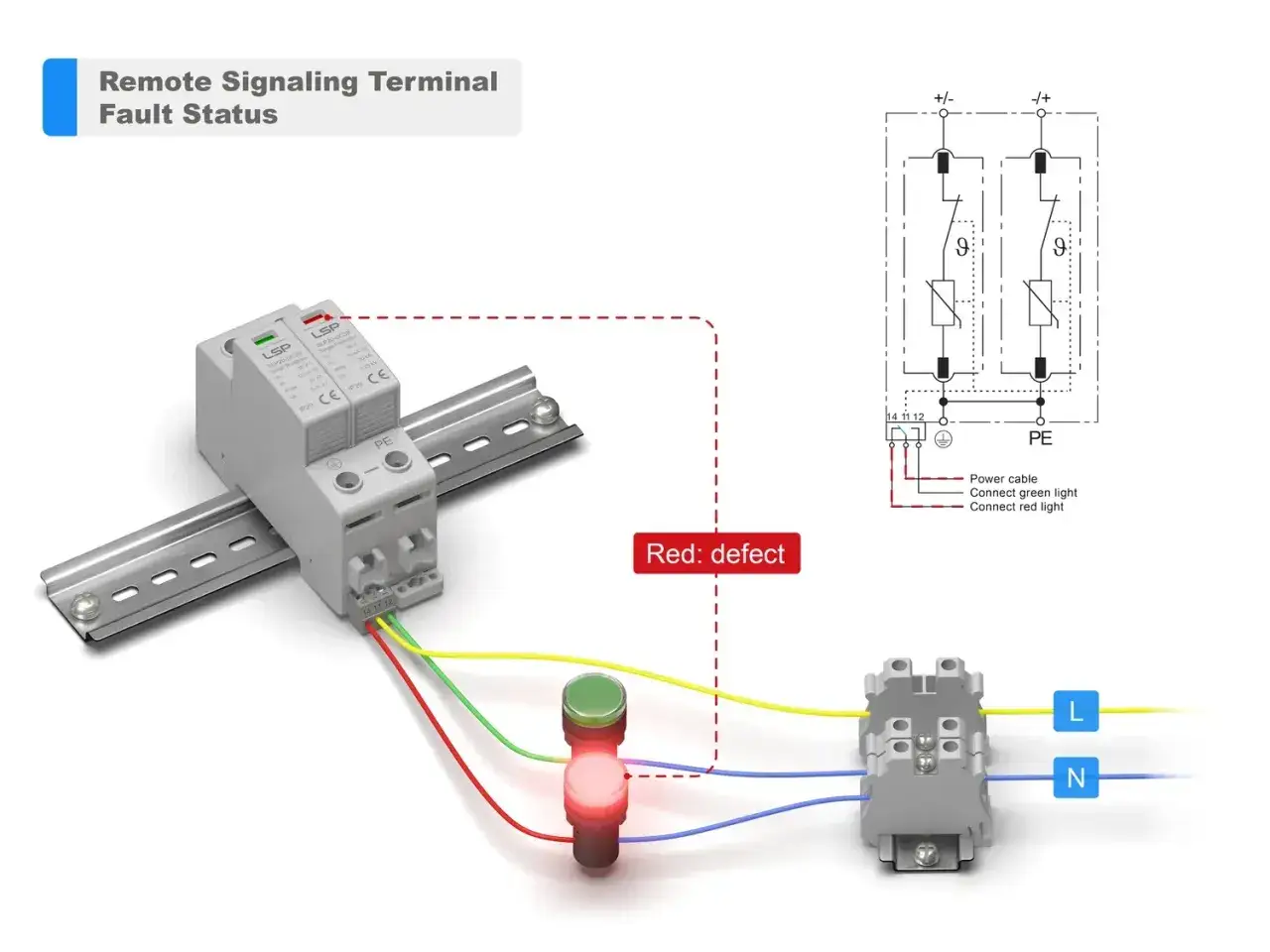

- Czy aparat ma wskaźnik stanu i czy moduły są wymienne, bo to ułatwia serwis i ocenę zużycia.
- Czy dokumentacja elektryczna zawiera schemat instalacji i protokoły pomiarów.
- Czy wiadomo, jak budynek jest zasilany: linią napowietrzną czy kablową.
- Czy jest instalacja odgromowa i czy wykonano poprawne połączenia wyrównawcze.
- Czy chronione są również linie niskoprądowe: internet, antena, alarm, domofon i automatyka bramy.
Przy odbiorze domu to ma większe znaczenie, niż wielu kupujących zakłada. Rozdzielnica bez ochrony albo z aparatem dobranym przypadkowo oznacza zwykle dodatkowy koszt po przeprowadzce, a nie drobny brak do nadrobienia później. Jeśli instalacja wygląda na starą, od razu zakładam budżet na modernizację, bo dobra ochrona działa tylko jako część całego układu.
W praktyce najlepiej działa układ kaskadowy: ochrona główna na wejściu, ochrona w rozdzielnicy i lokalny stopień przy najwrażliwszych urządzeniach. Do tego dochodzi poprawny dobór do układu sieci, krótkie połączenia, porządne uziemienie i kontrola stanu aparatu. Jeśli patrzę na dom jak na całość, a nie na pojedynczy moduł, ryzyko awarii spada wyraźnie, a użytkowanie instalacji staje się po prostu spokojniejsze.
