Dobrze zaprojektowane uziemienie domu decyduje nie tylko o bezpieczeństwie domowników, ale też o tym, czy różnicówka, ograniczniki przepięć i instalacja odgromowa będą działały tak, jak powinny. W praktyce chodzi o kilka powiązanych elementów: uziom, główną szynę uziemiającą, połączenia wyrównawcze i pomiary odbiorcze. To temat szczególnie ważny przy budowie nowego domu, modernizacji starej instalacji i oględzinach nieruchomości przed zakupem.
Najważniejsze rzeczy, które warto sprawdzić od razu
- Najlepiej planować uziom już na etapie fundamentów, bo wtedy jest najtrwalszy i zwykle najtańszy w wykonaniu.
- RCD nie zastępuje uziomu; te elementy współpracują, ale pełnią różne funkcje ochronne.
- W domu jednorodzinnym kluczowe są GSU i rozdział PEN na PE i N, jeśli budynek pracuje w układzie TN-C-S.
- Rezystancja uziemienia nie ma jednej uniwersalnej „dobrej” wartości; liczy się układ sieci, projekt i sposób ochrony.
- Po wykonaniu instalacji potrzebne są pomiary i protokół, a później regularne kontrole okresowe.
- Przy starszym domu brak dokumentów i śladów modernizacji to sygnał, żeby od razu zlecić przegląd instalacji.
Co naprawdę robi uziom i gdzie zaczynają się mity
W praktyce uziom jest drogą, którą prąd uszkodzeniowy albo przepięcie ma bezpieczniej „odejść” od obudów urządzeń, instalacji odgromowej i metalowych elementów budynku. Nie chodzi więc o sam „pręt wbity w ziemię”, tylko o cały układ: uziom, przewody ochronne, połączenia wyrównawcze i szynę GSU, czyli główną szynę uziemiającą.
Uziemienie ochronne a odgromowe

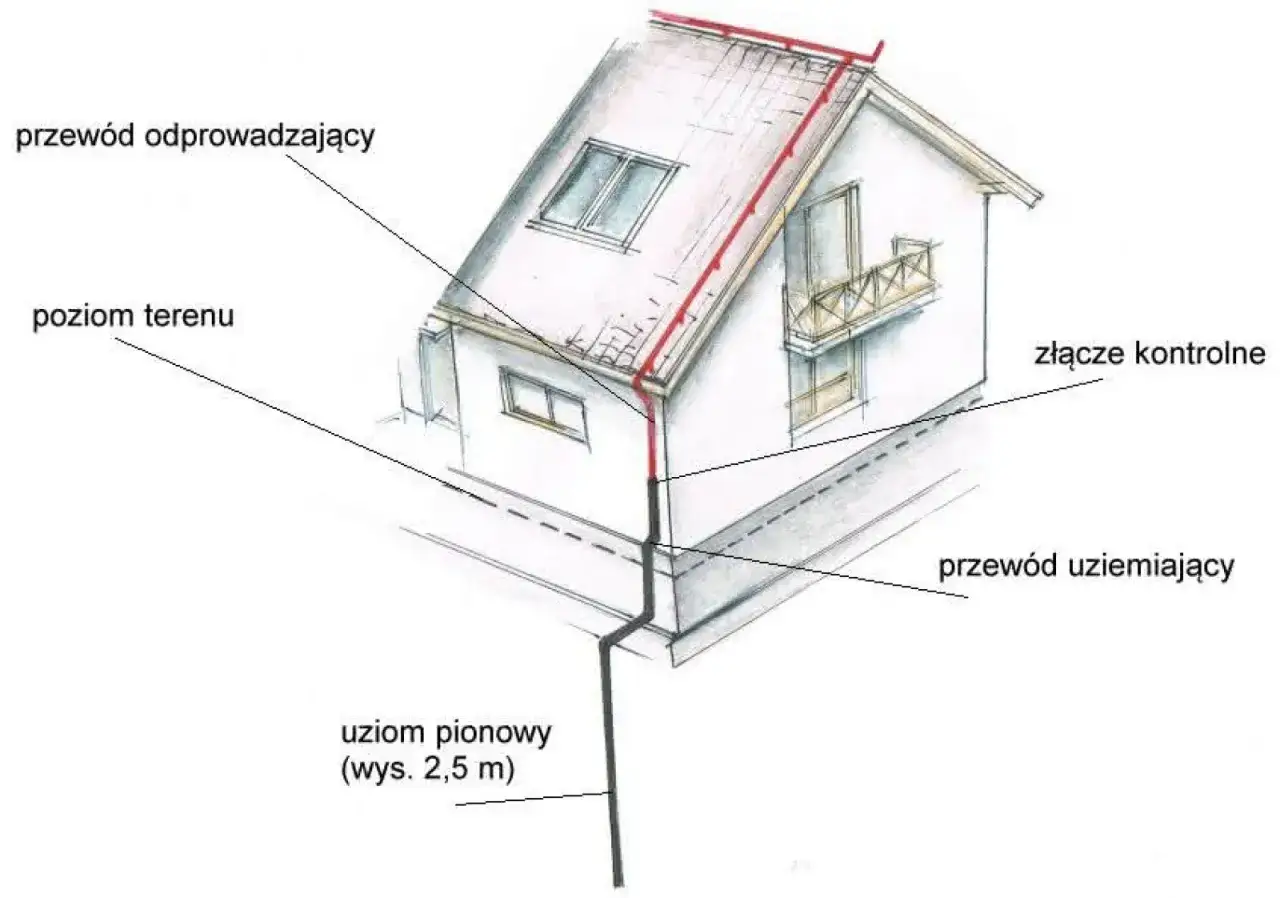

Uziemienie ochronne odpowiada za bezpieczeństwo instalacji elektrycznej wewnątrz domu. Uziemienie odgromowe pracuje wtedy, gdy trzeba odprowadzić do ziemi energię z wyładowania atmosferycznego. W wielu domach te funkcje są ze sobą połączone, ale nie są tym samym i nie powinny być projektowane „na oko”.
Różnicówka nie zastępuje uziemienia
Wyłącznik różnicowoprądowy wyłącza obwód, gdy wykryje różnicę prądów między przewodami, ale nie tworzy drogi odpływu prądu ani nie naprawia złych połączeń. Dlatego sama różnicówka bez poprawnie wykonanych przewodów PE, GSU i pomiarów nie daje pełnej ochrony. To właśnie ten błąd widzę najczęściej przy starych modernizacjach: ktoś dokłada nowy aparat, a stary problem zostawia w ścianie.
Skoro wiadomo już, po co cały układ istnieje, przechodzę do tego, jakie rozwiązanie warto wybrać w nowym domu, a jakie przy remoncie.
Który uziom sprawdza się w nowym domu

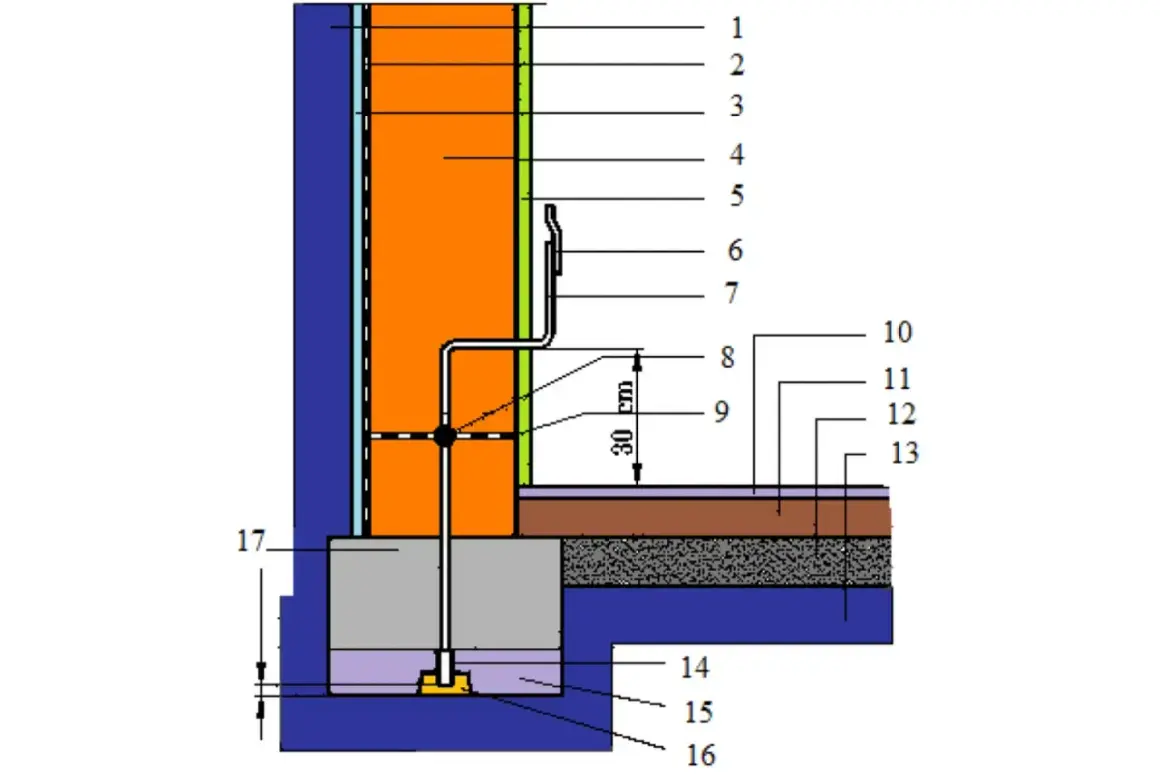

W nowych budynkach najrozsądniej myśleć o uziomie razem z fundamentami. Jeśli projekt i warunki wykonawcze na to pozwalają, uziom fundamentowy daje najlepszy stosunek trwałości do ceny. Gdy dom jest już gotowy, częściej wchodzi w grę uziom otokowy albo szpilkowy, czyli rozwiązania bardziej „naprawcze”.
| Rodzaj uziomu | Kiedy ma sens | Największa zaleta | Ograniczenie | Orientacyjny koszt w 2026 r. |
|---|---|---|---|---|
| Fundamentowy | Nowy dom, etap fundamentów | Najtrwalszy i najmniej problematyczny w eksploatacji | Trzeba go przewidzieć przed zalaniem fundamentów | ok. 800-2500 zł |
| Otokowy | Dom gotowy, modernizacja lub wzmocnienie ochrony | Dobrze sprawdza się jako rozwiązanie zewnętrzne wokół budynku | Wymaga wykopu i ingerencji w otoczenie domu | ok. 1500-4000 zł |
| Szpilkowy | Mała działka, trudny teren, szybka modernizacja | Da się wykonać bez dużych robót ziemnych | Silnie zależy od gruntu i liczby prętów | ok. 400-1500 zł |
| Naturalny | Gdy projekt i stan techniczny budynku na to pozwalają | Wykorzystuje istniejące metalowe elementy konstrukcji | Wymaga potwierdzonej ciągłości i zgodności z projektem | zależny od konkretnego budynku |
Jeżeli budynek ma instalację odgromową, uziom trzeba traktować jeszcze poważniej, bo układ ochrony przestaje być tylko kwestią komfortu, a staje się elementem ochrony mienia i elektroniki. W nowych domach najrozsądniej przewidzieć GSU blisko rozdzielnicy i od razu zaplanować wszystkie połączenia, zamiast później szukać dla nich miejsca.
Wybór typu uziomu to dopiero połowa roboty; w praktyce równie ważne jest to, jak dom jest zasilany i gdzie rozdziela się PEN.
Jak czytam układ TN-C-S, TN-S i TT w domowej instalacji
W polskich domach jednorodzinnych najczęściej spotyka się układ TN-C-S: do budynku dochodzi przewód PEN, a w rozdzielnicy rozdziela się go na PE i N. W TN-S przewód ochronny i neutralny są rozdzielone od początku, a w TT budynek ma własny uziom niezależny od źródła zasilania. Z punktu widzenia użytkownika najważniejsze jest to, że punkt rozdziału musi być wykonany starannie i połączony z GSU, bo od tego zależy skuteczność całej ochrony.
| Układ | Co przychodzi do budynku | Co jest najważniejsze | Praktyczny skutek |
|---|---|---|---|
| TN-C-S | PEN, który potem rozdziela się na PE i N | Poprawny punkt rozdziału i uziemienie GSU | Najczęstszy wariant w domach jednorodzinnych |
| TN-S | Osobne PE i N od początku | Ciągłość przewodu ochronnego i połączeń wyrównawczych | Najczytelniejszy układ dla nowej instalacji |
| TT | Neutralny z sieci, ochronę tworzy lokalny uziom | Własny, skuteczny uziom budynku | Często wymaga bardzo konsekwentnej ochrony różnicowoprądowej |
Największym błędem jest „dorobienie” ochrony przez przypadkowe mostkowanie bolca z neutralnym w puszce albo gniazdku. To nie jest modernizacja, tylko ryzyko ukryte pod nowym osprzętem. Jeśli instalacja jest stara, bezpieczniej jest przebudować ją od rozdzielnicy, a nie kosmetycznie poprawiać końcówki.
Sam układ nie wystarczy, jeśli prace i pomiary będą zrobione byle jak.
Jak wygląda wykonanie i odbiór krok po kroku
Przy poprawnym montażu nie zaczynam od zakupu bednarki, tylko od projektu i sprawdzenia warunków gruntowych. W nowym domu najczęściej wygląda to tak:
- Projektant lub elektryk określa, gdzie ma trafić uziom i gdzie będzie GSU.
- Wykonawca montuje uziom fundamentowy, otokowy albo szpilkowy zgodnie z warunkami budowy.
- Uziom zostaje połączony z GSU możliwie krótkim i poprawnie dobranym przewodem.
- Wykonuje się połączenia wyrównawcze dla elementów metalowych, które tego wymagają.
- W razie potrzeby montuje się ochronniki przepięć i sprawdza ich połączenie z uziemieniem.
- Na końcu robi się pomiary, protokół i weryfikację działania zabezpieczeń.
Przeczytaj również: Pilot do bramy - jak programować? Poradnik krok po kroku
Co powinno być sprawdzone
- ciągłość przewodów ochronnych i wyrównawczych,
- rezystancja uziemienia,
- impedancja pętli zwarcia,
- test wyłączników różnicowoprądowych,
- rezystancja izolacji przewodów.
GUNB przypomina, że podczas kontroli okresowej wykonywanej co najmniej raz na 5 lat bada się m.in. stan połączeń, zabezpieczeń, oporność izolacji oraz uziemienia instalacji i aparatów. W praktyce oznacza to, że sam „ładny protokół” nie wystarczy, jeśli pomiary nie potwierdzają działania ochrony.
Nie ma jednej liczby, którą można uczciwie wpisać dla każdego budynku jako „dobrą rezystancję”. W domach z instalacją odgromową dąży się zwykle do możliwie niskiej wartości, często poniżej 10 Ω, ale w ochronie przeciwporażeniowej decyduje cały układ i warunek samoczynnego wyłączenia zasilania. To właśnie dlatego pomiar bez interpretacji projektowej bywa mylący.
Z praktycznego punktu widzenia najwięcej kosztują nie same materiały, lecz poprawki po zakończeniu stanu surowego.
Ile to kosztuje i gdzie najczęściej przepala się budżet
Przy uziemieniu najbardziej opłaca się myśleć etapami. Jeśli dom dopiero powstaje, część kosztu ukrywa się w pracach ziemnych i zbrojeniowych. Jeśli budynek stoi, trzeba dopłacić do odkrywek, wykopów, przejść przez kostkę albo elewację i często do przebudowy rozdzielnicy.
| Pozycja | Orientacyjny koszt | Kiedy zwykle się pojawia |
|---|---|---|
| Uziom fundamentowy wykonany na etapie budowy | ok. 800-2500 zł | Nowy dom, fundamenty jeszcze otwarte |
| Uziom otokowy z wykopem i bednarką | ok. 1500-4000 zł | Dom istniejący, modernizacja instalacji |
| Uziom szpilkowy lub prętowy | ok. 400-1500 zł | Mały zakres prac, trudniejszy teren |
| Pomiary rezystancji uziemienia i protokół | ok. 150-500 zł | Odbiór, przegląd, sprzedaż nieruchomości |
| Pełny przegląd instalacji elektrycznej | ok. 300-1200 zł | Dom starszy, zakup, okresowa kontrola |
Najczęściej budżet psują cztery rzeczy: decyzja podjęta po zalaniu fundamentów, zbyt krótka lub źle poprowadzona bednarka, konieczność kucia gotowych warstw wykończeniowych oraz brak porządku w rozdzielnicy, przez co trzeba przerabiać kilka elementów naraz. Dobrze zrobiony układ kosztuje mniej niż późniejsze poprawki.
Dlatego przy starszych domach zawsze patrzę nie tylko na stan ścian, ale też na ślady modernizacji elektrycznej.
Na co patrzeć przy oględzinach starszego domu
Przy zakupie starszej nieruchomości instalacja elektryczna powinna być dla mnie jednym z pierwszych tematów do sprawdzenia. Czasem dom wygląda świeżo po remoncie, ale rozdzielnica, przewody i uziemienie pamiętają zupełnie inną epokę. W praktyce szukam kilku sygnałów ostrzegawczych:
- gniazda z bolcem, ale instalacja nadal dwużyłowa,
- brak opisu obwodów w rozdzielnicy i brak protokołów z pomiarów,
- brak głównej szyny uziemiającej albo jej przypadkowe wykonanie,
- ślady „zerowania” w miejscach, gdzie powinien być PE,
- stare połączenia metalowych rur i brak połączeń wyrównawczych,
- brak ograniczników przepięć po modernizacji dachu, instalacji fotowoltaicznej albo rozdzielnicy.
Jeżeli sprzedający nie ma dokumentacji, nie zakładam od razu najgorszego, ale zlecam przynajmniej przegląd elektryczny i pomiar uziomu przed podpisaniem umowy. To zwykle nieduży koszt w porównaniu z ceną poprawiania instalacji po zakupie, a potrafi ujawnić problemy, których nie widać na zdjęciach ani podczas krótkiej wizyty.
Dobrze wykonane uziemienie traktuję nie jako dodatek, tylko jako element bazowy całej instalacji: bezpieczny, trwały i sprawdzony pomiarami. Jeśli dom ma być wygodny w użytkowaniu przez lata, ten fragment infrastruktury warto sprawdzić równie uważnie jak dach, okna czy stan rozdzielnicy.
