Wyłącznik różnicowoprądowy to jedno z tych zabezpieczeń, które zwykle pracuje w ciszy, a ma znaczenie dopiero wtedy, gdy w instalacji pojawia się upływ prądu do obudowy, wilgoci lub ziemi. W tym artykule wyjaśniam, jak działa, gdzie w mieszkaniu i domu daje realną korzyść, jak dobrać jego typ oraz czułość i jak rozpoznać błędy, które powodują niepotrzebne wyzwalanie. Przy okazji pokazuję też, na co zwrócić uwagę przy odbiorze instalacji, bo to właśnie rozdzielnica często zdradza, czy instalacja została zrobiona logicznie, czy tylko „żeby działało”.
Najważniejsze fakty o wyłączniku różnicowoprądowym w domu
- 30 mA to najczęstsza czułość stosowana do ochrony osób w mieszkaniach i domach.
- Typ A jest dziś najbezpieczniejszym domyślnym wyborem do większości obwodów mieszkaniowych; typ AC to raczej rozwiązanie starsze.
- Różnicówka nie zastępuje wyłącznika nadprądowego i nie chroni przed każdym zwarciem ani przeciążeniem.
- Jedno zabezpieczenie na całe mieszkanie bywa wygodne tylko na papierze, bo awaria jednego urządzenia potrafi wyłączyć cały lokal.
- Przycisk TEST daje szybki sygnał, czy aparat reaguje, ale nie zastępuje pełnego pomiaru wykonanego przez elektryka.
Jak działa wyłącznik różnicowoprądowy
W materiałach zpe.gov.pl tę zasadę opisano najprościej: aparat porównuje prąd wpływający do obwodu z prądem wypływającym. Jeśli część energii „ucieka” inną drogą, na przykład przez uszkodzoną izolację, metalową obudowę albo ciało człowieka, pojawia się różnica i wyłącznik odcina zasilanie. W mieszkaniach najczęściej mówimy o czułości 30 mA, bo to próg stosowany do ochrony osób.
Od strony konstrukcyjnej wewnątrz pracuje przekładnik sumujący i mechanizm wyzwalający. Dla użytkownika ważniejszy jest jednak efekt: jeśli wszystko jest w porządku, prądy się znoszą, a aparat milczy; jeśli pojawia się upływ, reaguje bardzo szybko. I tu jest pierwsza rzecz, którą często trzeba doprecyzować: różnicówka nie chroni przed każdym scenariuszem. Nie zastąpi ochrony nadprądowej i nie uratuje obwodu przed przeciążeniem czy zwarciem między przewodem fazowym a neutralnym.
Ja traktuję ją raczej jako strażnika od porażeń i niebezpiecznych upływów niż jako uniwersalny bezpiecznik. To właśnie to ograniczenie decyduje, gdzie urządzenie daje największy sens w praktyce domu i mieszkania.
Gdzie w mieszkaniu i domu ma największy sens
W instalacjach mieszkaniowych największy sens ma tam, gdzie łączą się trzy rzeczy: wilgoć, metalowe elementy i sprzęt używany codziennie. Dlatego w pierwszej kolejności patrzę na łazienkę, kuchnię, pralnię, garaż, kotłownię, taras i wszystkie gniazda zewnętrzne. To miejsca, w których uszkodzony kabel, nieszczelne urządzenie albo zawilgocona puszka potrafią stworzyć realne ryzyko, a nie tylko teoretyczny problem.
- Łazienka i pralnia, bo woda i urządzenia grzewcze zwiększają ryzyko upływu.
- Kuchnia, bo pracują tu duże odbiorniki i elektronika z filtrami EMC.
- Garaż i pomieszczenia techniczne, bo często pojawiają się narzędzia, ładowarki i wilgoć.
- Taras, ogród i gniazda zewnętrzne, bo warunki środowiskowe są tu po prostu trudniejsze.
- Obwody ze sprzętem przenośnym, bo przewody i wtyczki zużywają się szybciej niż instalacja w ścianie.
W praktyce dobrze zaprojektowana rozdzielnica nie ma jednego wspólnego aparatu na całe mieszkanie, tylko dzieli obwody tak, żeby awaria pralki nie wyłączała światła w salonie. To prosta rzecz, ale w mieszkaniach kupowanych z rynku wtórnego wciąż trafiam na rozwiązania odwrotne, czyli pozornie „oszczędne”, a w codziennym użyciu uciążliwe. Z tego miejsca naturalnie przechodzimy do doboru typu, bo nie każda różnicówka działa tak samo.
Jak dobrać typ i czułość do konkretnej instalacji

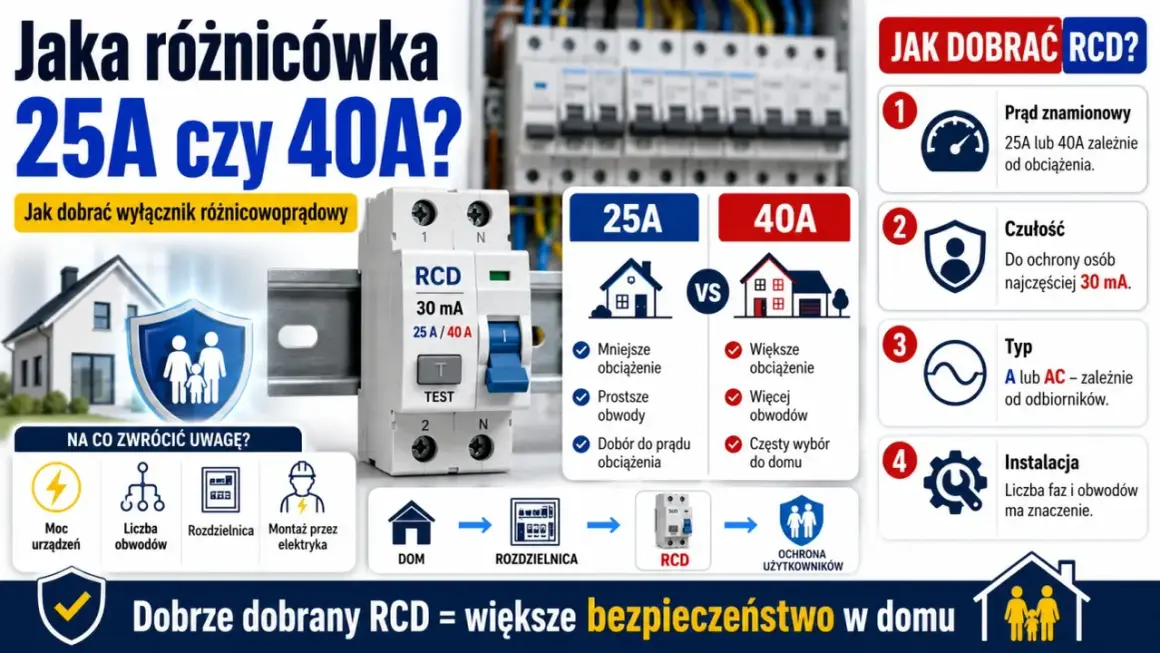

Tu najłatwiej o pomyłkę, bo na obudowie widać jednocześnie czułość, prąd znamionowy i typ. IΔn mówi, przy jakiej różnicy prądów aparat zadziała, a In określa, jaki prąd może przez niego płynąć w normalnej pracy. To dwa różne parametry, które początkujący często mylą.
| Parametr | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| IΔn | Czułość na prąd różnicowy, na przykład 30 mA | To ona decyduje, czy aparat ma chronić ludzi, czy raczej pełnić funkcję dodatkowej ochrony przeciwpożarowej |
| In | Prąd znamionowy toru, na przykład 40 A lub 63 A | Nie mówi o czułości, tylko o tym, jaki prąd aparat może przenieść w normalnej pracy |
| Typ | Rodzaj prądu różnicowego, który aparat potrafi rozpoznać | Od niego zależy, czy zabezpieczenie dobrze współpracuje z elektroniką, falownikami i innymi nowoczesnymi odbiornikami |
W opracowaniach SEP bardzo wyraźnie widać jeszcze jeden ważny wniosek: przy urządzeniach z elektroniką mocy nie wystarczy patrzeć na sam próg 30 mA. Trzeba uwzględnić także kształt prądu różnicowego, czyli to, czy urządzenie będzie widziało tylko sinusoidę, także składową pulsującą, czy również gładki prąd stały.
| Typ | Co wykrywa | Gdzie ma sens | Na co zwrócić uwagę |
|---|---|---|---|
| AC | Sinusoidalny prąd przemienny | Proste, starsze obwody bez elektroniki mocy | Do nowych instalacji mieszkaniowych wybieram go ostrożnie, bo nie jest najbardziej uniwersalny |
| A | Prąd przemienny i pulsujący prąd stały | Większość obwodów domowych, AGD, elektronika użytkowa | To najbezpieczniejszy domyślny wybór do mieszkania |
| F | Jak typ A, ale lepiej radzi sobie z częścią odbiorników z falownikiem | Pralki, klimatyzacja, niektóre pompy ciepła | Wybór zależy od instrukcji producenta i charakteru urządzenia |
| B | Szerszy zakres, także gładki prąd stały | Fotowoltaika, wybrane ładowarki EV, przekształtniki i napędy | Jest droższy, ale bywa konieczny tam, gdzie elektronika może „znieczulić” prostszy aparat |
Jeżeli miałbym wskazać bezpieczny domyślny wybór do większości obwodów mieszkalnych, postawiłbym na typ A. Typ AC traktuję dziś raczej jako rozwiązanie starsze albo bardzo proste, a typ B rezerwuję dla trudniejszych zastosowań, takich jak część instalacji PV, ładowarki EV czy urządzenia z falownikiem, jeśli producent rzeczywiście tego wymaga. Właśnie tu zaczyna się praktyka, a nie katalogowe hasło.
Nawet poprawnie dobrany aparat nie rozwiąże jednak problemów, jeśli instalacja jest rozdzielona byle jak. I właśnie wtedy zaczynają się niepotrzebne wyłączenia.
Dlaczego wyłącznik potrafi wybijać bez awarii
Najczęstszy powód fałszywych wyłączeń nie ma nic wspólnego z „wadliwą różnicówką”. Często winna jest suma drobnych upływów z wielu urządzeń: zasilaczy impulsowych, piekarnika, zmywarki, pralki, klimatyzacji, ładowarek i sprzętu z filtrami przeciwzakłóceniowymi. Każde z nich może puszczać niewielki prąd do obudowy lub do przewodu ochronnego, a razem dają efekt, który potrafi przekroczyć próg zadziałania.
- Jedno urządzenie ma realne uszkodzenie izolacji.
- Wspólny przewód neutralny obsługuje kilka obwodów i miesza powroty prądu.
- Wilgoć w puszce, oprawie albo gnieździe zwiększa upływ.
- Typ aparatu jest zbyt słaby do obciążenia z elektroniką mocy.
- Zbyt wiele obwodów wisi na jednym zabezpieczeniu i jedna drobna usterka gasi pół mieszkania.
W takich sytuacjach nie warto od razu szukać „mocniejszego” aparatu, bo to tylko przenosi problem, zamiast go rozwiązać. Najpierw sprawdzam podział obwodów, poprawność połączeń neutralnych i stan konkretnych urządzeń. Dopiero gdy to jest uporządkowane, różnicówka zaczyna działać tak, jak powinna, czyli bez niepotrzebnych przerw w zasilaniu. Skoro wiadomo już, dlaczego potrafi wyzwalać, czas odróżnić ją od innych elementów rozdzielnicy.
Czym różni się od bezpiecznika nadprądowego i RCBO
W rozmowach o instalacji najwięcej nieporozumień wynika z tego, że wszystkie zabezpieczenia wrzuca się do jednego worka. To błąd, bo każde z nich odpowiada za inny rodzaj zagrożenia.
| Urządzenie | Na co reaguje | Przed czym nie chroni | Po co jest potrzebne |
|---|---|---|---|
| RCD | Na różnicę prądów i upływ do ziemi | Na przeciążenie i zwarcie L-N | Na porażenie i niebezpieczny upływ |
| Wyłącznik nadprądowy | Na przeciążenie i zwarcie | Na upływ do obudowy lub ziemi | Na przewody i skutki zwarcia |
| RCBO | Na upływ oraz przeciążenie i zwarcie | Na błędy projektu instalacji | Łączy dwie funkcje w jednym module |
RCBO, czyli wyłącznik różnicowo-nadprądowy, ma sens szczególnie tam, gdzie chcę zabezpieczyć pojedynczy obwód bez ryzyka, że awaria jednego odbiornika wyłączy połowę mieszkania. To rozwiązanie zajmuje więcej miejsca i jest droższe, ale w praktyce bywa wygodniejsze i czytelniejsze niż zbiorcze dzielenie wszystkiego jednym aparatem. Jeśli rozdzielnica jest projektowana dobrze, użytkownik nie powinien musieć pamiętać, który sprzęt akurat „wywalił” cały lokal.
Kiedy ten podział jest już jasny, przechodzę do eksploatacji, bo nawet dobry projekt nie obroni się bez podstawowego testu i regularnej kontroli.
Jak testować działanie i utrzymać instalację w dobrej kondycji
Przycisk TEST na obudowie nie jest gadżetem. To prosty sprawdzian, czy mechanizm wyzwalający i tor pomiarowy jeszcze działają. Ja traktuję go jako minimum eksploatacyjne: nie daje pełnego obrazu parametrów, ale pozwala szybko wychwycić sytuację, w której aparat nie reaguje w ogóle. Pełny pomiar czasu zadziałania i prądu wyzwalania wykonuje już elektryk odpowiednim miernikiem.
W praktyce domowej dobrze działa prosty rytm:
- Odłączam część odbiorników, jeśli mam podejrzenie konkretnego obwodu.
- Naciskam TEST zgodnie z instrukcją urządzenia.
- Jeśli wyłącznik nie reaguje, nie odkładam sprawy na później.
- Gdy aparat wyzwala się po włączeniu jednego sprzętu, sprawdzam właśnie ten obwód, a nie całą instalację.
Jeżeli różnicówka wybija często, nie mostkuję jej i nie wymieniam na „silniejszą” bez analizy. Taki skrót kończy się zwykle tym, że instalacja przestaje chronić tam, gdzie naprawdę powinna. Zamiast tego warto przejść do ostatniej rzeczy, którą zawsze sprawdzam przy odbiorze mieszkania albo po większym remoncie.
Co sprawdzić przed odbiorem instalacji w mieszkaniu
Przy odbiorze mieszkania patrzę na rozdzielnicę tak samo uważnie jak na wykończenie ścian, bo od niej zależy wygoda i bezpieczeństwo na lata. Nie chodzi o to, żeby aparatów było dużo, tylko żeby obwody były logicznie podzielone i opisane.
- Czy kuchnia, łazienka, pralka, zmywarka i obwody zewnętrzne mają własne zabezpieczenia albo przynajmniej sensowny podział?
- Czy neutralne przewody nie są mieszane między różnymi aparatami?
- Czy typ wyłącznika pasuje do urządzeń z elektroniką, falownikiem, pompą ciepła lub ładowarką?
- Czy jeden aparat nie odcina zbyt dużej części mieszkania?
- Czy rozdzielnica ma czytelne opisy, a test przyciskiem działa bez wątpliwości?
Jeśli w lokalu planujesz później fotowoltaikę, ładowarkę do samochodu, klimatyzację albo większy remont kuchni, dobrze jest od razu zostawić instalację z zapasem i bez skrótów. To zwykle kosztuje mniej niż późniejsze poprawki i znacznie mniej niż życie z wyzwalającym się co tydzień zabezpieczeniem. Dobrze zaprojektowany układ nie jest efektowny, ale w codziennym użyciu po prostu nie przeszkadza - i właśnie o to w instalacji elektrycznej chodzi najbardziej.
