Przewód neutralny domyka obwód, stabilizuje pracę instalacji i w praktyce decyduje o tym, czy gniazda, oświetlenie i urządzenia działają bezpiecznie oraz przewidywalnie. W tym tekście wyjaśniam, jak pracuje w instalacji domowej, czym różni się od przewodu ochronnego i PEN, jak go rozpoznać oraz jakie objawy sugerują, że coś jest z nim nie tak. To szczególnie ważne przy zakupie, wynajmie albo remoncie mieszkania, gdzie ukryta instalacja bywa ważniejsza niż świeża farba.
Najważniejsze fakty, które warto znać przed pracą przy instalacji
- N jest przewodem roboczym: w normalnej pracy wraca nim prąd z odbiorników.

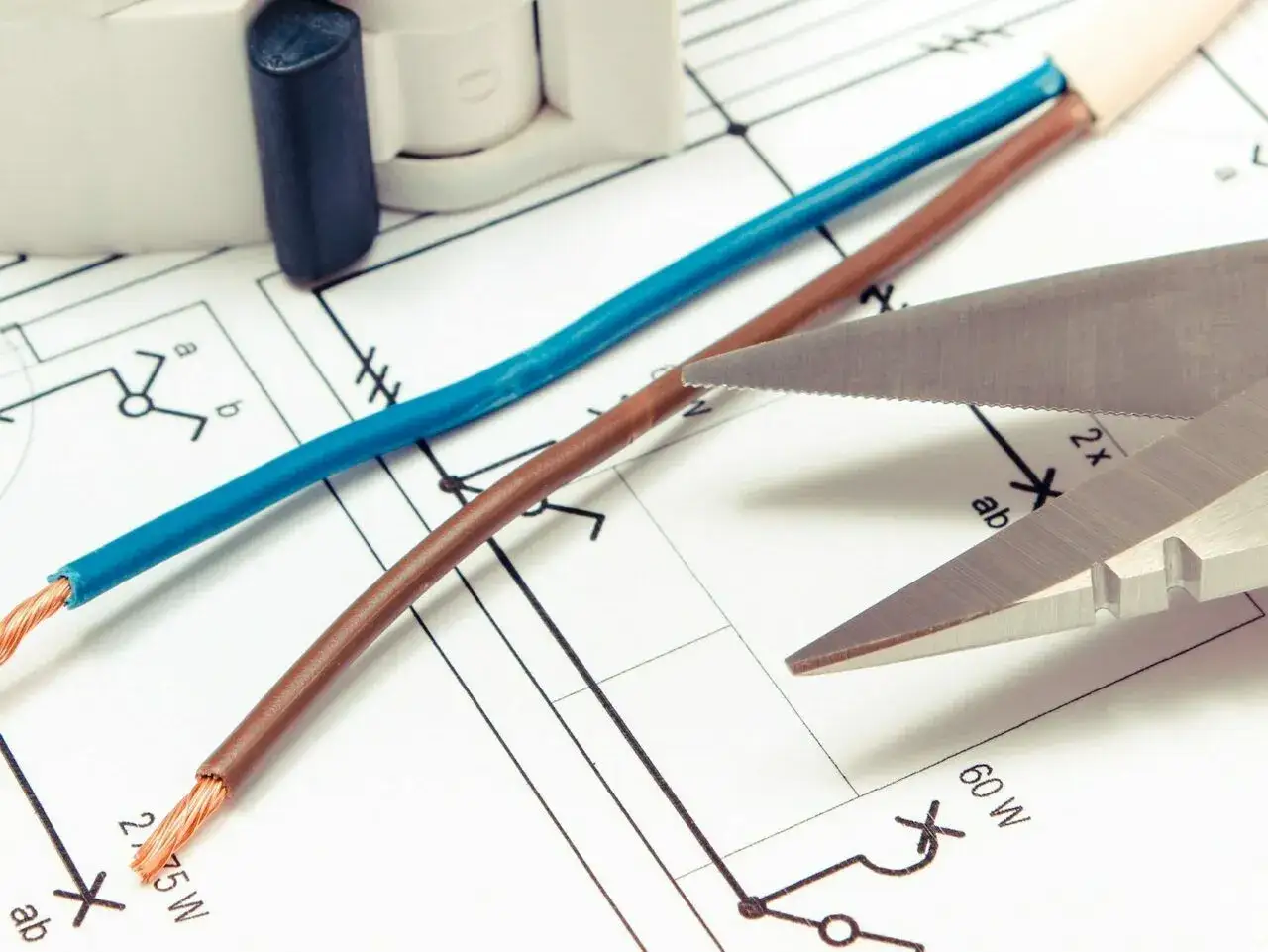

- W Polsce identyfikuje się go zwykle barwą jasnoniebieską, ale w starszych instalacjach nie wolno ufać samej kolorystyce.
- Przewód ochronny PE ma inną funkcję: nie służy do zasilania, tylko do ochrony przeciwporażeniowej.
- W starszych lokalach możesz spotkać układ PEN, czyli połączenie funkcji neutralnej i ochronnej w jednej żyle.
- Luźny albo przerwany neutralny tor potrafi wywołać migotanie światła, dziwne napięcia na obwodach i uszkodzenia sprzętu.
- Przy zakupie lub remoncie mieszkania warto sprawdzić nie tylko liczbę obwodów, ale też stan rozdzielnicy, zacisków i połączeń N.
Czym jest neutralny tor i jak pracuje w mieszkaniu
W ujęciu technicznym neutralny przewód to żyła połączona z punktem neutralnym źródła zasilania. W języku codziennym można powiedzieć prościej: to droga powrotna dla prądu, który zasila lampy, gniazda i większość domowych odbiorników jednofazowych.
W typowej instalacji 230/400 V między fazą a neutralnym masz 230 V, a między fazami 400 V. Gdy obciążenie jest idealnie symetryczne, w przewodzie N płynie mały prąd albo nie płynie prawie wcale, ale w mieszkaniu rzadko spotyka się idealną równowagę. Lodówka, czajnik, zasilacze, LED-y, komputer i pralka nie pracują jednocześnie w laboratoryjnym układzie, więc neutralny tor bardzo często pozostaje przewodem roboczym, a nie tylko teoretycznym odniesieniem.
To właśnie dlatego traktuję go jako element krytyczny dla komfortu i bezpieczeństwa użytkowania. Gdy jego połączenie jest pewne, instalacja zachowuje się przewidywalnie; gdy styk się luzuje, problem zaczyna się szybko rozlewać na cały obwód. Z tego miejsca naturalnie przechodzi się do pytania, czym ten przewód różni się od pozostałych żył w instalacji.
Jak odróżnić N od PE i PEN
Najwięcej pomyłek bierze się z tego, że neutralny i ochronny bywają mylone przez osoby, które patrzą wyłącznie na kolor żyły. W praktyce to trzy różne role: jedna przewodzi prąd roboczy, druga odpowiada za ochronę przeciwporażeniową, a trzecia łączy obie funkcje w starszych układach.
Oznaczenia barwne i alfanumeryczne porządkuje dziś aktualna norma PN-EN IEC 60445:2022-04, ale w starszych mieszkaniach nie zakładałbym zgodności ze standardem bez sprawdzenia. To ważne szczególnie tam, gdzie instalacja była dokładana etapami albo ktoś robił naprawy na skróty.
| Żyła | Funkcja | Kolor oznaczenia | Prąd w normalnej pracy | Gdzie spotkasz ją najczęściej |
|---|---|---|---|---|
| N | Powrót prądu do źródła, odniesienie dla napięcia fazowego | Jasnoniebieski | Tak | W obwodach gniazd, oświetlenia i większości odbiorników jednofazowych |
| PE | Ochrona przeciwporażeniowa i wyrównanie potencjałów | Żółto-zielony | W normalnej pracy nie | W nowych instalacjach z osobnym przewodem ochronnym |
| PEN | Połączona funkcja neutralna i ochronna | Oznaczenie mieszane, tak by widoczne były obie barwy | Tak | W starszych układach TN-C oraz przed rozdziałem w TN-C-S |
W układzie TN-C-S przewód PEN rozdziela się na PE i N, zwykle w rozdzielnicy głównej albo w miejscu przewidzianym przez projekt. W nowych mieszkaniach i po porządnym remoncie najbezpieczniej zakładać rozdzielenie tych funkcji. Jeśli widzę w lokalu tylko dwa przewody w gnieździe, wiem od razu, że temat instalacji trzeba sprawdzić dokładniej, zanim zacznie się podłączać mocniejsze urządzenia. To prowadzi do kolejnego praktycznego pytania: jak rozpoznać te żyły w realnym mieszkaniu, a nie tylko na schemacie?
Jak rozpoznać go w gniazdach, oprawach i rozdzielnicy

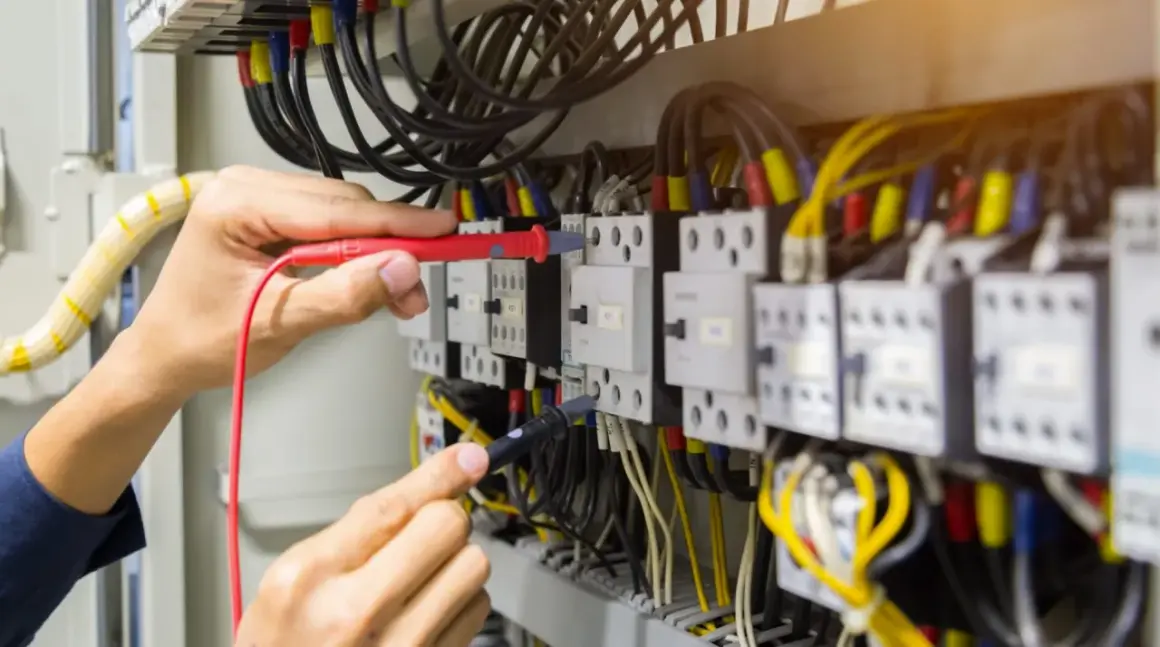

W dobrze opisanej rozdzielnicy sprawa jest prosta: zaciski są oznaczone literami, a niebieska żyła trafia na tor N. W gniazdach i oprawach bywa już mniej wygodnie, bo w starszych mieszkaniach kolory mogły się nie zgadzać z obecnymi standardami, a dodatkowo ktoś mógł kiedyś wykonać prowizoryczną naprawę.
- W rozdzielnicy szukaj listwy neutralnej oznaczonej symbolem N.
- W oprawie oświetleniowej neutralny przewód zwykle trafia do zacisku opisanego jako N lub do przewodu w kolorze niebieskim.
- W gnieździe nie zakładaj, że położenie lewej lub prawej żyły jest zawsze takie samo w każdym budynku, zwłaszcza w starszym zasobie.
- W starym mieszkaniu nie ufaj samemu kolorowi izolacji, tylko sprawdzeniu przez pomiar i dokumentację instalacji.
Jeśli mam jedną praktyczną zasadę do przekazania, to jest nią ta: nie rozpoznawaj żył na oko, jeśli od tego zależy bezpieczeństwo. W remoncie różnica między poprawnym oznaczeniem a błędnym podłączeniem potrafi oznaczać nie tylko wyzwalanie zabezpieczeń, ale też uszkodzenie sprzętu i trudną do znalezienia awarię. Gdy już wiadomo, gdzie przewód występuje fizycznie, trzeba jeszcze zrozumieć, co się dzieje, kiedy zaczyna pracować nieprawidłowo.
Kiedy neutralny przewód zaczyna sprawiać kłopoty
Najczęstszy problem nie bierze się z samej obecności N, tylko z jego przerwy, luźnego styku albo przeciążenia. W praktyce widzę wtedy migające światło, losowo działające gniazda, dziwnie zachowujące się zasilacze i napięcie, które pływa zamiast trzymać stabilny poziom.
| Objaw | Co może oznaczać | Dlaczego to jest groźne |
|---|---|---|
| Migotanie lamp LED | Luźny styk albo spadki napięcia na N | Może zapowiadać przegrzewanie zacisku i awarię |
| Ciepła rozdzielnica lub gniazdo | Zwiększona rezystancja połączenia | Ryzyko nadtopienia izolacji i pożaru |
| Niestabilna praca urządzeń | Przerwa lub częściowa utrata ciągłości neutralnego toru | Elektronika domowa nie lubi skoków napięcia |
| Częste wyzwalanie zabezpieczeń | Błąd połączeń, upływ prądu albo przeciążenie obwodu | Instalacja wymaga diagnostyki, nie resetu i zapomnienia |
Warto też pamiętać o obciążeniach nieliniowych, czyli takich jak zasilacze impulsowe, LED-y, komputery czy część nowoczesnych urządzeń AGD. One potrafią zwiększać prąd w przewodzie neutralnym bardziej, niż podpowiada intuicja, zwłaszcza gdy instalacja jest stara albo przeciążona. Wyłącznik różnicowoprądowy pomaga, ale nie naprawia luźnego N i nie zastępuje diagnostyki instalacji. Dlatego przy objawach z tej listy nie zamykałbym tematu na wymianie jednej żarówki. To sygnał do sprawdzenia całego obwodu, a nie tylko widocznego symptomu. Z takiego spojrzenia wynika już proste pytanie: co sprawdzić, zanim kupi się albo odświeży mieszkanie?
Na co zwrócić uwagę przy oględzinach mieszkania i remoncie
Przy nieruchomościach instalacja elektryczna bywa równie ważna jak stan okien, pionów czy ogrzewania. Dla mnie to szczególnie istotne w starszych lokalach, gdzie na pierwszy rzut oka wszystko wygląda poprawnie, a po zdjęciu osłony rozdzielnicy wychodzą lata doraźnych przeróbek.
- Sprawdź, czy w mieszkaniu jest osobny przewód ochronny PE, czy nadal pracuje układ z przewodem PEN.
- Zapytaj o wiek instalacji, rozdzielnicy i ostatni większy przegląd elektryczny.
- Upewnij się, czy obwody są opisane, a zaciski N i PE nie są prowizorycznie mostkowane.
- Zwróć uwagę, czy w lokalu działa wyłącznik różnicowoprądowy i czy instalacja jest do niego dostosowana.
- Jeśli planujesz kuchnię indukcyjną, klimatyzację albo więcej elektroniki, sprawdź, czy przekroje przewodów i układ obwodów to wytrzymają.
- Przy wynajmie poproś o dokumentację pomiarów albo chociaż informację, kiedy instalację ostatnio sprawdzano.
W starych mieszkaniach największym błędem jest zakładanie, że skoro prąd jest, to instalacja jest dobra. Ja patrzę szerzej: czy neutralny tor jest właściwie rozdzielony, czy połączenia są pewne, czy rozdzielnica daje się bezpiecznie serwisować i czy nie trzeba zaplanować modernizacji jeszcze przed wykończeniem wnętrza. To właśnie ten etap najczęściej decyduje, czy po remoncie będzie spokój, czy kolejne poprawki.
Co sprawdzam, zanim uznam instalację za bezpieczną
- czy N i PE są rzeczywiście rozdzielone tam, gdzie powinny być rozdzielone,
- czy zaciski w rozdzielnicy nie grzeją się i nie noszą śladów luzowania,
- czy obwody są opisane, a RCD testowany regularnie,
- czy planowane urządzenia nie przeciążą starego obwodu kuchennego lub oświetleniowego.
Jeśli któryś z tych punktów budzi wątpliwości, nie zgadywałbym na własną rękę. W mieszkaniu dobrze wykonana instalacja elektryczna nie rzuca się w oczy, ale daje przewidywalność na lata. A to przy zakupie, wynajmie i remoncie jest dużo ważniejsze niż sam wygląd osprzętu.
