Najkrótsza wersja tego, co warto wiedzieć
- Chroni przewody i urządzenia przed przeciążeniem oraz zwarciem, czyli przed sytuacjami, które realnie podnoszą ryzyko uszkodzeń i przegrzania instalacji.
- Oznaczenia B, C i D mówią o tym, jak szybko aparat reaguje na skok prądu przy różnych typach obciążenia.
- 16 A nie oznacza „mocniejszego” bezpieczeństwa, tylko konkretny prąd znamionowy dopasowany do obwodu i przewodów.
- W mieszkaniach najczęściej spotkasz charakterystykę B, a przy urządzeniach z większym prądem rozruchowym czasem sensowniejsza jest C.
- Różnicówka nie zastępuje ochrony nadprądowej - reaguje na upływ prądu, a nie na przeciążenie kabla.
- Częste wyzwalanie to sygnał diagnostyczny, a nie zachęta do podnoszenia wartości zabezpieczenia w ciemno.

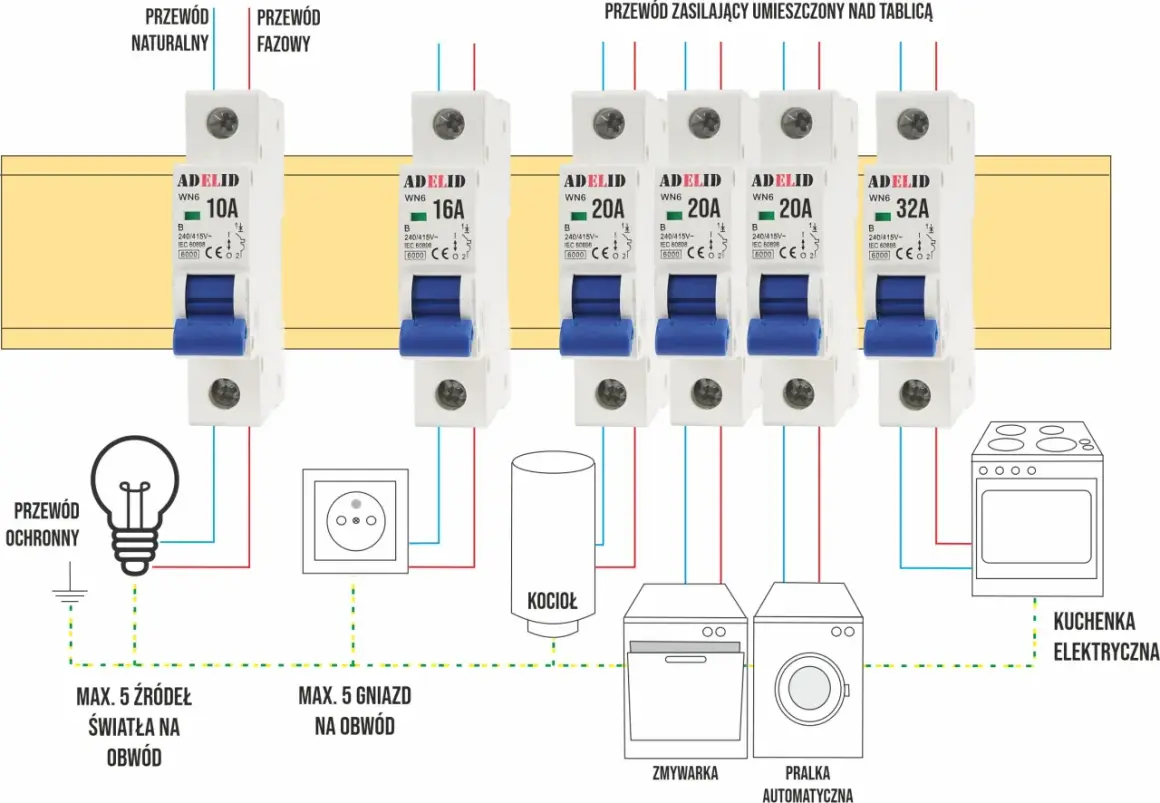

Jak działa ochrona nadprądowa w praktyce
W środku takiego aparatu pracują dwa mechanizmy. Wyzwalacz termiczny reaguje na dłuższe przeciążenie - to sytuacja, w której przez przewód płynie za duży prąd przez zbyt długi czas. Wyzwalacz elektromagnetyczny działa niemal natychmiast przy zwarciu, bo wtedy zagrożeniem jest już gwałtowne nagrzewanie i uszkodzenie instalacji.
W praktyce oznacza to, że zabezpieczenie nie „kaprysi” bez powodu. Jeśli na jednym obwodzie pracuje czajnik, piekarnik i zmywarka, instalacja może po prostu przekroczyć bezpieczny poziom obciążenia. Z mojego doświadczenia najczęściej problem zaczyna się nie od samego aparatu, tylko od zbyt wielu odbiorników podpiętych pod jeden obwód albo od źle opisanej, starej rozdzielnicy.
Tu nie chodzi o komfort użytkowania, ale o ochronę kabla w ścianie. To właśnie przewód jest newralgiczny - urządzenie na końcu obwodu można wymienić, ale przegrzana izolacja to już zupełnie inny poziom ryzyka. Dlatego zdrowa instalacja elektryczna ma działać tak, by odciąć zasilanie zanim problem urośnie do awarii.
Żeby ocenić, czy aparat jest dobrany sensownie, trzeba jeszcze umieć odczytać jego oznaczenia.
Jak czytać oznaczenia na obudowie
Na obudowie szukam przede wszystkim trzech rzeczy: prądu znamionowego, charakterystyki zadziałania i zdolności wyłączania. To właśnie one mówią więcej niż sam wygląd modułu.
| Oznaczenie | Co oznacza | Dlaczego to ważne |
|---|---|---|
| B16 | Charakterystyka B i prąd znamionowy 16 A | Mówi, przy jakim skoku prądu aparat zadziała i jaki prąd może przenosić w normalnej pracy |
| C10 / C16 | Charakterystyka C i odpowiednio 10 A lub 16 A | Lepsza dla odbiorników z większym prądem rozruchowym |
| D | Charakterystyka do obciążeń o bardzo wysokim prądzie rozruchowym | Stosowana rzadziej w mieszkaniu, częściej przy silnikach i transformatorach |
| 6 kA / 10 kA / 15 kA | Zdolność wyłączania, czyli poziom prądu zwarciowego, który aparat potrafi bezpiecznie przerwać | Jeśli wartość jest za niska, zabezpieczenie może nie spełnić swojej roli w miejscu montażu |
| 1P, 1P+N, 2P, 3P, 4P | Liczba biegunów i sposób prowadzenia obwodu | Wskazuje, czy to aparat do jednofazowego obwodu, czy do układu wielofazowego |
Najbardziej praktyczne jest spojrzenie na etykietę jak na zestaw trzech pytań: ile prądu, jak szybko ma reagować i jak duży prąd zwarciowy wytrzyma. Sama liczba 16 A nie mówi jeszcze, czy to dobry wybór do konkretnego obwodu. Tę decyzję trzeba zestawić z przewodem, długością linii i tym, co naprawdę będzie do niej podłączone.
W instalacjach domowych często spotyka się wartości 6 kA, a w mocniejszych rodzinach aparatów także 10 kA albo 15 kA. Warto też pamiętać, że oznaczenie 1P+N to wariant przeznaczony do obwodu jednofazowego, który porządkuje prowadzenie przewodów w rozdzielnicy. Kiedy już wiem, co oznacza etykieta, przechodzę do doboru pod konkretne obciążenie.
Jak dobrać odpowiedni model do mieszkania i domu
Dobór nie zaczyna się od pytania „co wziąć, żeby przestało wybijać”, tylko od pytania, jaki jest obwód i jakie ma warunki pracy. W domu patrzę na trzy rzeczy: przekrój przewodu, typ odbiorników i spodziewany prąd zwarciowy w miejscu montażu.
| Charakterystyka | Kiedy ma sens | Przykłady zastosowania |
|---|---|---|
| B | Gdy obciążenie jest przewidywalne, a prąd rozruchowy niewielki | Oświetlenie, standardowe gniazda, typowe obwody domowe |
| C | Gdy odbiorniki pobierają wyższy prąd przy starcie | Klimatyzacja, pompy, część elektronarzędzi, niektóre urządzenia z silnikiem |
| D | Gdy skok prądu przy załączeniu jest naprawdę wysoki | Transformatory, spawarki, wybrane obciążenia przemysłowe |
Producenci wprost wskazują, że charakterystyka B jest standardem dla obwodów oświetleniowych i gniazdowych, a C sprawdza się przy wyższym prądzie rozruchowym. Charakterystyka D jest bardziej specjalistyczna i w mieszkaniu pojawia się rzadko, chyba że projekt naprawdę tego wymaga. W praktyce najczęściej widuję układ oparty o B10 i B16, ale nie traktuję tego jako automatycznej recepty na każdą rozdzielnicę.
Jeśli chodzi o budżet, rynek jest dość szeroki. Najprostsze pojedyncze aparaty 6 kA potrafią kosztować około 12-30 zł, markowe wersje 1P lub 1P+N zwykle mieszczą się w szerszym przedziale kilkudziesięciu złotych, a urządzenia łączone z różnicówką są już wyraźnie droższe. W praktyce jednak cena ma mniejsze znaczenie niż zgodność z instalacją - źle dobrany element i tak wygeneruje koszt poprawki.
Najważniejsza zasada jest prosta: nie dobiera się aparatu „mocniejszego na wszelki wypadek”. Zbyt wysoka wartość może sprawić, że przewód będzie się nadmiernie nagrzewał, zanim zabezpieczenie zareaguje. Taki błąd bywa cichszy niż częste wyzwalanie, ale znacznie groźniejszy. Sam dobór nie kończy tematu, bo częste wyzwalanie zwykle mówi o głębszym problemie w obwodzie.
Kiedy aparat wyzwala i co oznacza częste wybijanie
Częste wyzwalanie nie zawsze oznacza wadliwy aparat. Częściej mówi mi, że obwód jest przeciążony, jeden z odbiorników ma usterkę albo charakterystyka została dobrana zbyt ciasno do rzeczywistego rozruchu urządzeń.
- Natychmiast po załączeniu - podejrzewam zwarcie albo uszkodzony sprzęt.
- Po kilku minutach lub przy dłuższej pracy - zwykle chodzi o przeciążenie obwodu.
- Tylko przy starcie lodówki, pompy albo klimatyzatora - możliwy jest zbyt duży prąd rozruchowy i zbyt „ciasna” charakterystyka.
- Przy jednoczesnym używaniu kilku sprzętów w kuchni - obwód jest po prostu za mocno obciążony.
- Bez wyraźnego obciążenia - instalacja wymaga diagnostyki, a nie zgadywania.
Najgorszy odruch to „włożyć mocniejszy”. Jeśli podniesiesz prąd znamionowy bez sprawdzenia przewodów, przesuniesz problem z wyzwalania na grzanie kabla. To już nie jest drobna usterka, tylko realne ryzyko dla instalacji. W takich sytuacjach najpierw sprawdzam obciążenie obwodu, potem połączenia, a dopiero na końcu sam aparat.
Tu łatwo też pomylić ochronę nadprądową z różnicówką, a to prowadzi do złych decyzji.
Czym różni się od różnicówki i dlaczego oba elementy są potrzebne
Wiele osób wrzuca wszystko do jednego worka, a to błąd. Zabezpieczenie nadprądowe chroni przewody przed przeciążeniem i zwarciem, natomiast różnicówka reaguje na upływ prądu do ziemi i pomaga ograniczyć skutki porażenia oraz części uszkodzeń izolacji. To dwa różne zadania, więc jeden aparat nie zastępuje drugiego.
| Element | Na co reaguje | Czego nie zastępuje | Typowe zastosowanie |
|---|---|---|---|
| Zabezpieczenie nadprądowe | Na przeciążenie i zwarcie | Nie chroni przed upływem prądu do ziemi | Każdy obwód wymagający ochrony przewodów |
| Różnicówka | Na różnicę prądu między przewodem fazowym a neutralnym | Nie chroni przed przeciążeniem kabla | Ochrona dodatkowa, często 30 mA w mieszkaniach |
| RCBO | Na przeciążenie, zwarcie i upływ prądu | Nie zwalnia z poprawnego doboru przewodów i obwodów | Gdy chcesz połączyć obie funkcje w jednym aparacie |
W mieszkaniach najczęściej spotyka się różnicówki 30 mA, ale samo to urządzenie nie chroni przewodów przed przeciążeniem. Z kolei aparat nadprądowy nie wyłapie uszkodzonej izolacji, jeśli prąd upływu nie osiągnie poziomu powodującego jego zadziałanie. Dlatego w dobrze zaprojektowanej rozdzielnicy oba elementy pracują razem, a nie zamiast siebie. Po rozdzieleniu tych funkcji łatwiej wychwycić błędy, które najczęściej pojawiają się przy wymianie aparatury.
Najczęstsze błędy przy wymianie i modernizacji
Przy wymianie i modernizacji widzę kilka powtarzalnych błędów. Każdy z nich da się rozpoznać wcześniej, zanim instalacja zacznie sprawiać kłopoty.
- Dobór „na zapas” wyższej wartości, żeby aparat nie wybijał przy codziennym użyciu.
- Mieszanie obwodów oświetlenia, gniazd i dużych odbiorników bez logicznego podziału.
- Ignorowanie zdolności wyłączania, czyli wartości kA, zwłaszcza w większych obiektach lub bliżej źródła zasilania.
- Wymiana samego aparatu przy starej aluminiowej instalacji bez sprawdzenia stanu przewodów i połączeń.
- Niedokręcone zaciski, które potrafią grzać się bardziej niż sam obciążony obwód.
- Brak pomiarów po remoncie. Sama nowa rozdzielnica nie mówi jeszcze nic o bezpieczeństwie.
Przy oglądaniu mieszkania traktuję to jako prosty test jakości: jeśli rozdzielnica jest opisana, obwody są rozdzielone, a właściciel ma protokół pomiarów, zwykle mam do czynienia z instalacją, nad którą ktoś rzeczywiście panował. Jeśli panuje chaos, zakładam, że chaos może być też za ścianą. To prowadzi do ostatniej rzeczy, którą sprawdzam przed uznaniem instalacji za bezpieczną.
Co sprawdzam przed zakupem mieszkania albo przed remontem
Przy zakupie mieszkania lub planowaniu remontu nie patrzę na rozdzielnicę jak na drobiazg techniczny. To jeden z najszybszych wskaźników tego, czy elektryka była kiedykolwiek porządnie modernizowana.
- Czy obwody są opisane i da się od razu rozpoznać kuchnię, łazienkę, oświetlenie i gniazda.
- Czy kuchnia i łazienka mają wydzielone zabezpieczenia, zamiast wisieć na jednym wspólnym obwodzie.
- Czy są różnicówki, a najlepiej także informacja o ostatnich pomiarach instalacji.
- Czy na aparatach nie widać przebarwień, nadtopień albo śladów przegrzania.
- Czy liczba obwodów odpowiada realnemu zużyciu energii w mieszkaniu lub domu.
- Czy instalacja ma sensowny margines na sprzęty, które zwykle dochodzą po zakupie, jak zmywarka, płyta, klimatyzacja albo ładowarka do auta.
Jeśli instalacja jest stara, lepiej uwzględnić jej modernizację w budżecie od razu, zamiast odkładać temat na później. W praktyce porządek w rozdzielnicy często idzie w parze z porządkiem w całej elektryce, a to przy zakupie nieruchomości daje dużo większy spokój niż sam ładny osprzęt na ścianie.
