W mieszkaniu w bloku różnicówka nie jest dodatkiem „na wszelki wypadek”, tylko elementem, który realnie wpływa na bezpieczeństwo domowników. Gdy rozważasz, jak podłączyć różnicówkę w bloku, najpierw trzeba ustalić układ sieci, stan rozdzielnicy i to, czy instalacja w ogóle nadaje się do takiej modernizacji. Pokażę tu schemat myślenia, typowe warianty jednofazowe i trójfazowe oraz błędy, które najczęściej kończą się fałszywym wyłączaniem albo brakiem ochrony.
Najważniejsze rzeczy, które trzeba sprawdzić przed montażem różnicówki
- Różnicówka chroni przed prądem upływu i porażeniem, ale nie zastępuje wyłącznika nadprądowego.
- W układzie TN-S montaż jest prostszy, a w TN-C wymaga wcześniejszego rozdziału PEN na PE i N.
- W instalacji jednofazowej przez aparat przechodzą L i N, a przewód PE prowadzi się osobno.
- W instalacji trójfazowej przez aparat przechodzą L1, L2, L3 i N, a neutralnych nie wolno mieszać między obwodami.
- Najczęstszy test sprawności to przycisk TEST, który warto uruchamiać regularnie, zwykle raz w miesiącu.
- W starym bloku szybki montaż bez sprawdzenia instalacji bywa pozorną oszczędnością, a nie poprawą bezpieczeństwa.
Co naprawdę daje różnicówka w mieszkaniu
Wyłącznik różnicowoprądowy reaguje na sytuację, w której prąd „ucieka” poza normalny tor przepływu. W praktyce oznacza to, że aparat porównuje prąd płynący przewodem fazowym z prądem wracającym przewodem neutralnym, a gdy pojawia się różnica, odłącza zasilanie. To właśnie dlatego jest tak ważny w łazience, kuchni czy w mieszkaniu pełnym elektroniki.
Warto jednak rozdzielić dwie rzeczy, które często są mylone. Różnicówka nie chroni przed przeciążeniem ani zwarciem, więc sama nie wystarczy. Od tego są wyłączniki nadprądowe albo aparaty łączone, czyli RCBO, które spina ochronę różnicowoprądową i nadprądową w jednym module. Ja patrzę na to bardzo praktycznie: jeśli ktoś traktuje RCD jak zamiennik wszystkich zabezpieczeń, to od początku idzie w złą stronę.
W mieszkaniach najczęściej spotyka się czułość 30 mA, bo to standard używany do ochrony ludzi przed skutkami porażenia. Prąd znamionowy aparatu dobiera się osobno, do obciążenia i układu zasilania, a nie „na oko”. Po montażu warto też pamiętać o teście przyciskiem, najlepiej raz w miesiącu. Bez tego nawet dobrze wyglądająca rozdzielnica daje tylko złudzenie bezpieczeństwa. Żeby zrozumieć, kiedy taka ochrona ma sens, trzeba jeszcze spojrzeć na samą instalację w bloku.
Kiedy montaż ma sens, a kiedy najpierw trzeba przerobić instalację

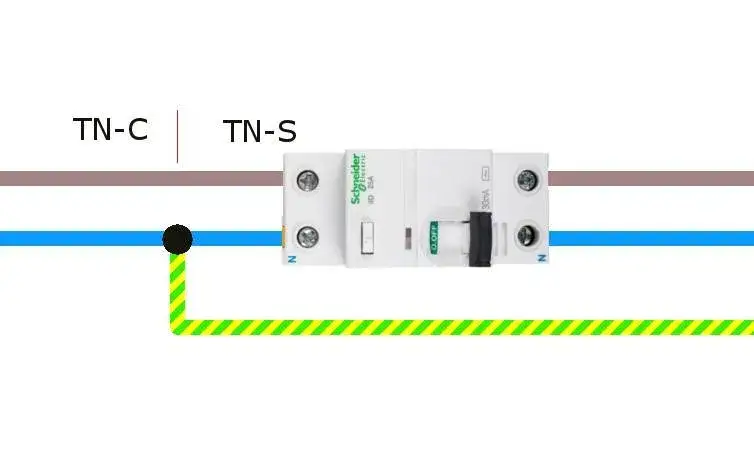

W blokach spotyka się kilka układów sieci i to od nich zależy, czy RCD da się zastosować poprawnie. Najprościej jest w TN-S, gdzie przewody ochronny PE i neutralny N są od początku prowadzone osobno. W układzie TN-C-S też można zastosować różnicówkę, ale dopiero po rozdzieleniu przewodu PEN na PE i N przed aparatem. W czystym TN-C sprawa robi się już dużo bardziej problematyczna.
| Układ instalacji | Czy RCD ma sens | Na co zwrócić uwagę |
|---|---|---|
| TN-S | Tak, standardowo | PE i N są oddzielone w całej instalacji |
| TN-C-S | Tak, po rozdziale PEN | Rozdział musi być wykonany przed RCD |
| TN-C | Nie jako prosta modernizacja | Najpierw trzeba przebudować układ na TN-C-S |
Ja zawsze sprawdzam jedną rzecz jako pierwszą: czy za planowaną różnicówką nie ma przypadkowych mostków między PE i N. Jeśli taki mostek zostanie w gniazdku albo w jakiejkolwiek puszce, aparat może wyzwalać bez wyraźnej przyczyny albo działać nieprzewidywalnie. W starych blokach z instalacją dwuprzewodową nie wystarczy więc „dodać zabezpieczenia”, bo czasem całą logikę obwodu trzeba uporządkować od podstaw. Dopiero wtedy ma sens przejść do samej rozdzielnicy.
Jak wygląda poprawny układ w rozdzielnicy
W rozdzielnicy różnicówka powinna być włączona przed wyłącznikami nadprądowymi, które zabezpieczają poszczególne obwody. To oznacza, że najpierw zasilanie trafia do RCD, a dopiero z jego wyjścia do „esek”, bezpieczników modułowych albo innych zabezpieczeń nadprądowych. Przewód ochronny PE nie przechodzi przez różnicówkę, tylko trafia na osobną listwę zaciskową. Przewód neutralny N po wyjściu z aparatu również powinien iść na dedykowaną listwę dla tego konkretnego RCD.
| Rodzaj instalacji | Co wchodzi do RCD | Co wychodzi z RCD | Na co uważać |
|---|---|---|---|
| Jednofazowa | L i N | Faza do zabezpieczeń nadprądowych, neutralny do listwy N | PE prowadzi się osobno, bez rozłączania |
| Trójfazowa | L1, L2, L3 i N | Fazy do wyłączników nadprądowych, N do listwy neutralnej | Nie mieszać przewodów neutralnych z różnych obwodów |
Instalacja jednofazowa

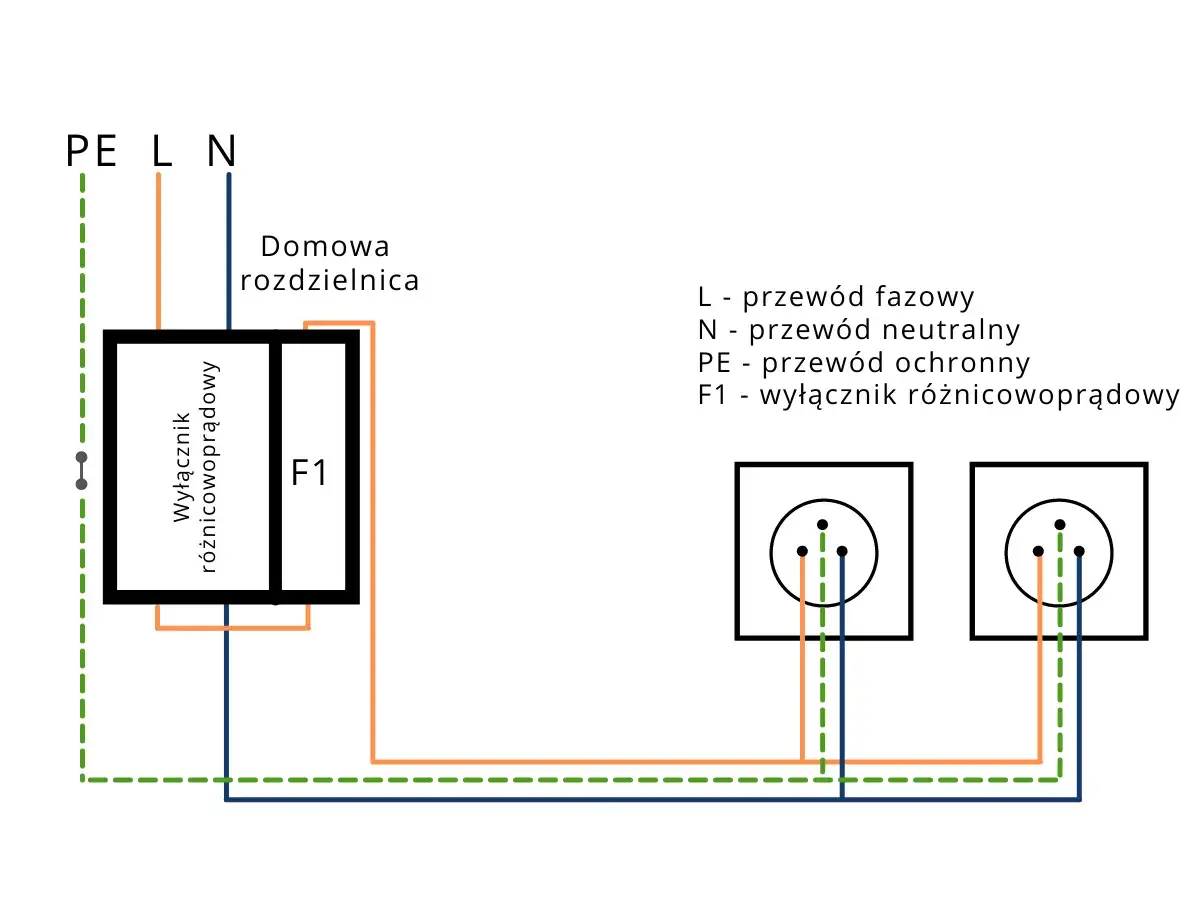

W typowym mieszkaniu jednofazowym do wejścia aparatu podłącza się przewód fazowy, zwykle brązowy, oraz przewód neutralny, najczęściej niebieski. Przewód ochronny zielono-żółty omija różnicówkę i trafia na listwę PE. Po wyjściu z aparatu faza zasila dalsze zabezpieczenia nadprądowe, a neutralny wraca na odpowiednią listwę zbiorczą. To prosty schemat, ale tylko wtedy, gdy obwody są jasno rozdzielone i opisane.
Przeczytaj również: Jak działa centralne ogrzewanie w bloku i co powinieneś wiedzieć
Instalacja trójfazowa

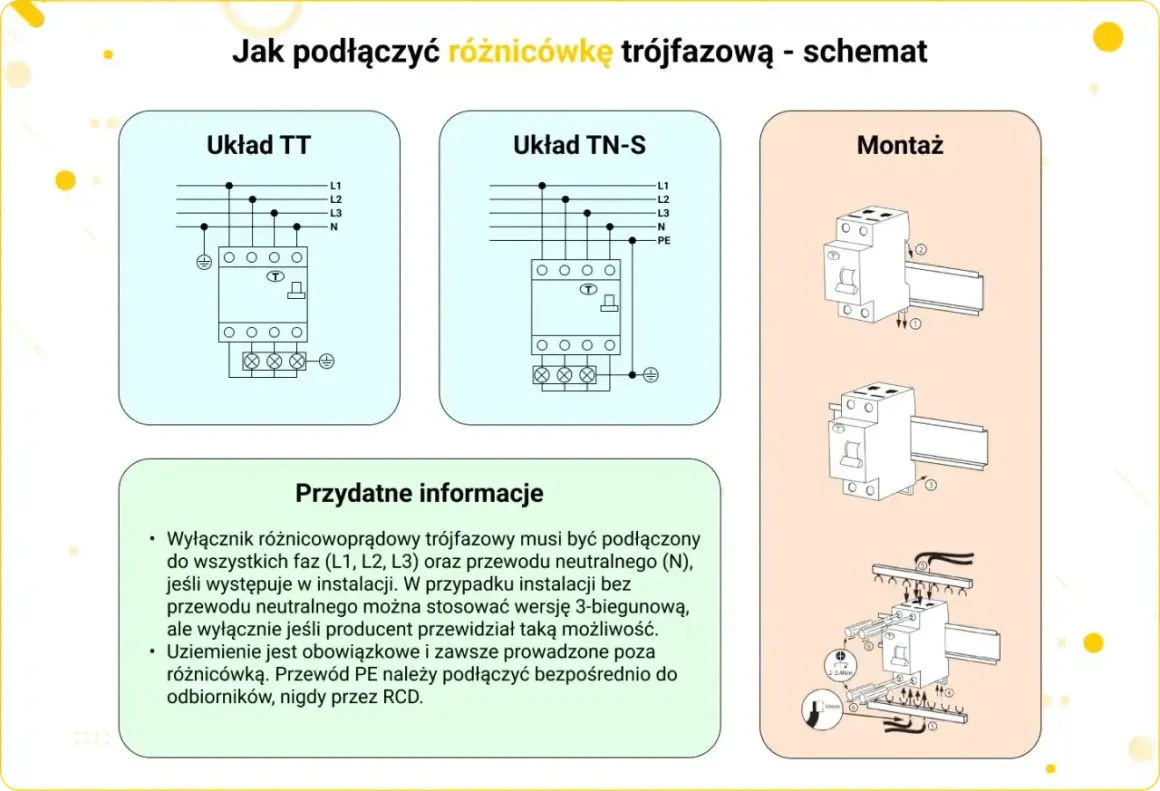

W układzie trójfazowym przez aparat przechodzą wszystkie trzy fazy oraz neutralny. Dalej fazy rozprowadza się do odpowiednich wyłączników nadprądowych, a N wraca na listwę neutralną przypisaną do tego RCD. Tu szczególnie łatwo o błąd, jeśli w rozdzielnicy są obwody mieszane albo ktoś wcześniej „pożyczył” neutralny z innego toru. Właśnie takie drobiazgi później robią najwięcej zamieszania.
- Najpierw odłącz zasilanie i upewnij się miernikiem, że instalacja jest rzeczywiście bez napięcia.
- Następnie zamontuj aparat stabilnie na szynie DIN w rozdzielnicy.
- Podłącz przewody wejściowe zgodnie z oznaczeniami producenta i schematem sieci.
- Wyjście fazowe poprowadź do zabezpieczeń nadprądowych, a neutralny do właściwej listwy N.
- Przewód PE prowadź osobno, bez rozłączania przez RCD.
- Na końcu wykonaj test przyciskiem i sprawdź, czy aparat wyłącza obwód prawidłowo.
Jeśli coś w tej sekwencji wydaje się niepewne, lepiej się zatrzymać niż „dokończyć na wyczucie”. Następny problem pojawia się zwykle wtedy, gdy ktoś chce wykorzystać różnicówkę w starszym układzie TN-C bez przygotowania instalacji.
Stary blok i układ TN-C to osobny problem
W starszych blokach dwuprzewodowa instalacja bywa oznaczona jako TN-C, czyli taka, w której przewód PEN pełni jednocześnie funkcję ochronną i neutralną. I tu trzeba być bardzo precyzyjnym: taki układ nie daje się potraktować jak nowoczesny obwód z osobnym PE i N. Żeby różnicówka mogła działać poprawnie, trzeba rozdzielić PEN na osobne przewody PE i N przed aparatem i dopilnować, żeby za nim nie było już żadnych połączeń między tymi torami.
To właśnie jest punkt, na którym najczęściej przegrywa tania „modernizacja na szybko”. Jeśli w gniazdkach nadal są mostki albo ktoś zrobił je w puszkach po drodze, aparat będzie reagował nie tak, jak oczekujesz, albo w ogóle nie zapewni pełnej ochrony. Ja traktuję to tak: w czystym TN-C nie kupuje się bezpieczeństwa jednym modułem, tylko porządkuje się całą instalację. Czasem oznacza to tylko przebudowę fragmentu rozdzielnicy, ale czasem wyjścia nie ma i trzeba wymienić większą część obwodów.
- PEN trzeba rozdzielić przed różnicówką, nie za nią.
- Za RCD nie wolno ponownie łączyć PE i N.
- Po modernizacji potrzebne są pomiary i potwierdzenie poprawności działania.
- Jeśli układ jest stary i aluminiowy, sama wymiana aparatu zwykle nie rozwiązuje problemu.
Gdy ta baza jest już jasna, można sensownie zdecydować, czy lepiej postawić na jeden aparat, kilka grup obwodów czy rozwiązanie bardziej rozdrobnione.
Ile zabezpieczeń w mieszkaniu ma sens
W praktyce są trzy popularne podejścia. Pierwsze to jedna różnicówka na całe mieszkanie, drugie to podział na kilka grup obwodów, a trzecie to zastosowanie aparatów RCBO na poszczególne linie. Każde z tych rozwiązań działa, ale każde ma inną cenę, wygodę i odporność na awarie. Ja zwykle nie wybierałbym pierwszej opcji w mieszkaniu pełnym sprzętów, bo jeden błąd odcina wtedy cały lokal.
| Rozwiązanie | Zaleta | Wada | Najlepsze zastosowanie |
|---|---|---|---|
| Jedna różnicówka na całość | Niższy koszt i prostsza rozdzielnica | Jeden problem wyłącza całe mieszkanie | Małe, proste instalacje |
| Kilka RCD dla grup obwodów | Lepsza selektywność i mniejszy zasięg awarii | Więcej miejsca i więcej pracy przy montażu | Typowe mieszkania w bloku |
| RCBO na każdy obwód | Najmniejszy obszar wyłączenia | Najwyższy koszt i większa liczba aparatów | Nowe lub gruntownie modernizowane lokale |
Różnica w budżecie potrafi być wyraźna, bo sam aparat to zwykle wydatek od kilkudziesięciu do kilkuset złotych, zależnie od typu i producenta, a bardziej rozbudowana rozdzielnica wymaga też więcej pracy. W mieszkaniu z pralką, zmywarką, piekarnikiem i wieloma zasilaczami ja częściej skłaniałbym się ku kilku niezależnym torom niż jednemu wspólnemu zabezpieczeniu. Taki podział zwyczajnie ogranicza codzienne nerwy. A skoro już o nerwach mowa, warto nazwać najczęstsze błędy, które robią najwięcej szkód.
Najczęstsze błędy, które psują działanie ochrony
Najbardziej kłopotliwy błąd to połączenie przewodu neutralnego z ochronnym za różnicówką. Taki mostek bardzo często powoduje niepotrzebne wyzwalanie albo sprawia, że ochrona działa nie tak, jak powinna. Drugim klasykiem jest mieszanie przewodów neutralnych z kilku różnych obwodów pod jednym aparatem. Wtedy trudno dojść, gdzie naprawdę płynie prąd i dlaczego urządzenie reaguje w dziwny sposób.
- Zmostkowanie PE i N za RCD powoduje fałszywe zadziałania i psuje sens całej ochrony.
- Wpięcie neutralnych z różnych obwodów do jednej listwy prowadzi do trudnych do znalezienia usterek.
- Zły prąd znamionowy aparatu może skończyć się przegrzewaniem albo niepotrzebnym wyłączaniem.
- Ustawienie RCD w złym miejscu względem zabezpieczeń nadprądowych obniża skuteczność układu.
- Brak testu po montażu daje fałszywe poczucie bezpieczeństwa.
- Założenie, że RCD zastąpi modernizację starej instalacji, zwykle prowadzi do rozczarowania.
Ja przy oględzinach rozdzielnicy zwracam uwagę nie tylko na same aparaty, ale też na podpisy, opis obwodów i porządek przewodów. Jeśli to wygląda chaotycznie, problemy zazwyczaj nie kończą się na jednym wyłączniku. To właśnie dlatego przy zakupie albo remoncie mieszkania warto spojrzeć na elektrykę szerzej niż tylko przez pryzmat jednego urządzenia.
Co sprawdzić w bloku przed remontem albo zakupem mieszkania
Przy oględzinach mieszkania patrzę na rozdzielnicę tak samo uważnie, jak na okna czy stan ścian. Jeśli lokal jest w starym bloku, szczególnie z instalacją aluminiową albo dwuprzewodową, sama obecność różnicówki niewiele mówi. Trzeba jeszcze wiedzieć, czy za nią są osobne listwy PE i N, ile obwodów chroni jeden aparat i czy przewidziano miejsce na sensowny podział instalacji.
- Sprawdź, czy w rozdzielnicy są osobne listwy dla PE i N.
- Poproś o protokół pomiarów, jeśli instalacja była modernizowana.
- Oceń, czy lokal ma miejsce na dodatkowe moduły i ewentualny podział obwodów.
- Zwróć uwagę, czy kuchnia i łazienka mają osobną ochronę, bo to najbardziej obciążone strefy.
- Jeśli instalacja jest stara, uwzględnij koszt elektryka w budżecie zakupu lub remontu.
W praktyce pełniejsza modernizacja rozdzielnicy i obwodów może kosztować od kilkuset do kilku tysięcy złotych, zależnie od zakresu prac. To brzmi szeroko, ale właśnie tak wygląda rzeczywistość w blokach: czasem wystarczy uporządkować rozdzielnicę, a czasem trzeba wejść głębiej w instalację. I to jest dobry moment, żeby domknąć temat rzeczowo, bez udawania, że wszystko da się zrobić jednym ruchem.
Z czym zostawić elektryka, żeby montaż był zrobiony sensownie
Jeśli miałbym zostawić jedną praktyczną wskazówkę, brzmiałaby tak: najpierw ocena instalacji, potem dobór aparatu, a dopiero na końcu montaż. Różnicówka w bloku ma sens tylko wtedy, gdy współpracuje z poprawnie rozdzielonym PE i N, właściwie dobranym prądem znamionowym i wyłącznikami nadprądowymi, które przejmują ochronę przed przeciążeniem. Bez tego łatwo kupić drobny element i przegapić duży problem.
Po zakończeniu prac nie rezygnowałbym z testu przyciskiem i pomiarów potwierdzających poprawność układu. Jeśli aparat wyzwala zbyt często, nie próbowałbym „ratować” sytuacji mocniejszym zabezpieczeniem, tylko szukałbym przyczyny w instalacji, odbiornikach albo błędnym połączeniu neutralnych. W starych blokach taka ostrożność oszczędza więcej czasu i pieniędzy niż szybka, ale przypadkowa poprawka. Gdy temat dotyczy bezpieczeństwa, to właśnie dokładność robi największą różnicę.
