W instalacjach grzewczych małe detale często robią największą różnicę w rachunkach, komforcie i bezawaryjności. Wymiennik płytowy jest właśnie takim elementem: rozdziela obiegi, przenosi ciepło bardzo skutecznie i pozwala lepiej kontrolować pracę całego systemu. W tym tekście wyjaśniam, jak działa, gdzie sprawdza się najlepiej, jak go dobrać i na jakie błędy uważać przy montażu oraz zakupie nieruchomości z takim układem.
Najważniejsze informacje o działaniu i doborze
- Pracuje w przeciwprądzie, dzięki czemu odzyskuje ciepło bardzo efektywnie.
- Najlepiej sprawdza się tam, gdzie trzeba rozdzielić obiegi: CO, c.w.u., pompy ciepła, węzły cieplne i układy z glikolem.
- Wybór nie sprowadza się do mocy w kW. Liczą się też przepływ, spadek ciśnienia, temperatura, ciśnienie robocze i jakość wody.
- Do małych układów często wystarcza model lutowany, a do większych instalacji lepszy bywa wariant uszczelkowy, bo łatwiej go czyścić i serwisować.
- Najczęstsze problemy to kamień, zanieczyszczenia, zły dobór pompy i brak filtracji na zasilaniu.
- Przy zakupie mieszkania lub domu sprawdzam nie tylko źródło ciepła, ale też dostęp do serwisu, automatykę i stan całej stacji wymiany.
Jak działa i dlaczego odzyskuje ciepło tak skutecznie

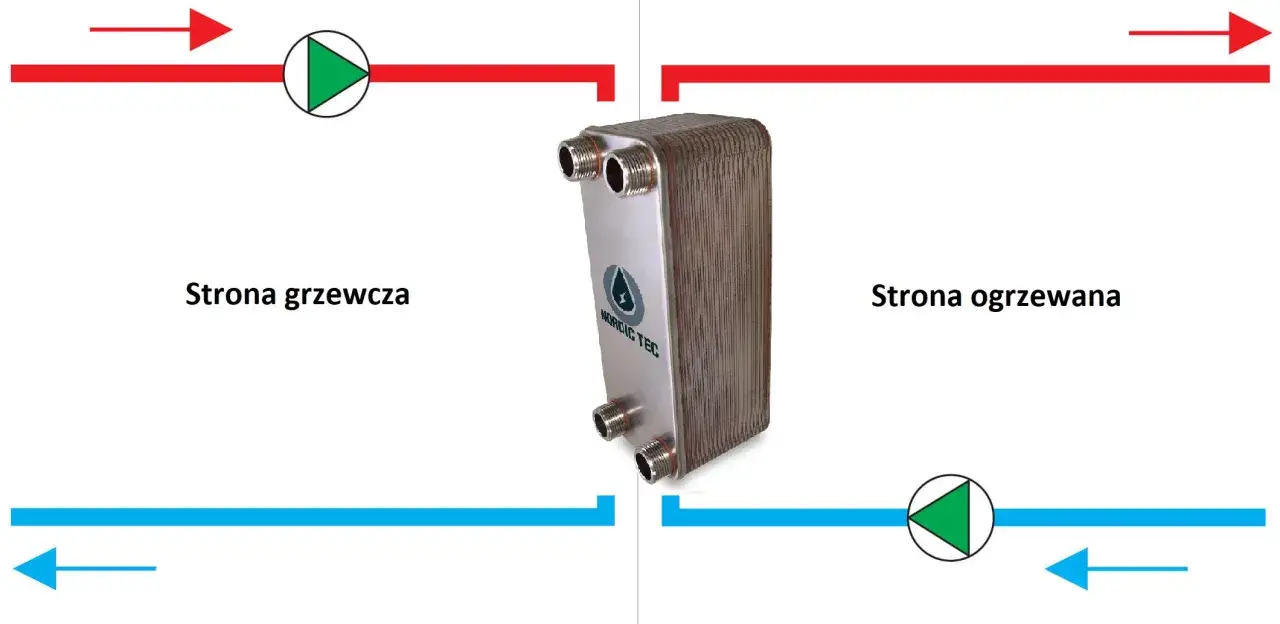

W płytowym wymienniku ciepła dwa media płyną oddzielnymi kanałami, po obu stronach cienkich, karbowanych płyt. Ciepło przechodzi przez metal, a karbowanie wymusza turbulencję, czyli intensywniejsze mieszanie warstwy przyściennej. W praktyce daje to wysoką sprawność w bardzo kompaktowej obudowie.
Przeciwprąd oznacza, że gorący i zimny strumień poruszają się w przeciwnych kierunkach. Dzięki temu różnica temperatur jest utrzymywana na korzystnym poziomie na całej długości urządzenia, a odzysk energii jest zwykle lepszy niż przy prostym przepływie równoległym.
Ta konstrukcja ma też swoją cenę: jeśli chcę zejść z temperaturą wyjściową naprawdę nisko albo pracować na małej różnicy temperatur, rośnie liczba płyt, opór przepływu i koszt całego układu. To właśnie balans między sprawnością a hydrauliką decyduje o jakości doboru, a dalej pokazuję, gdzie ten układ pracuje najczęściej.
Gdzie sprawdza się w ogrzewaniu i energetyce budynków
W ogrzewaniu budynków ten element widuję najczęściej tam, gdzie trzeba oddzielić stronę źródła od instalacji wewnętrznej. W praktyce chodzi o węzły cieplne, stacje mieszkaniowe, układy ciepłej wody użytkowej oraz modernizacje, w których źródło ciepła i odbiorniki pracują na różnych parametrach.
- W budynkach podłączonych do sieci ciepłowniczej pozwala bezpiecznie przekazać energię do obiegu grzejnikowego lub podłogowego.
- W układach c.w.u. umożliwia przygotowanie ciepłej wody na żądanie, bez dużego zasobnika.
- Przy pompach ciepła i kotłach bywa używany jako separator obiegów, kiedy hydraulika po stronie źródła i po stronie instalacji ma inne wymagania.
- W instalacjach solarnych i odzysku ciepła pomaga przenieść energię z medium, które nie powinno mieszać się bezpośrednio z wodą użytkową.
- W układach przepływowych ogranicza potrzebę magazynowania wody, co zwykle zmniejsza ryzyko związane z Legionellą.
To rozwiązanie jest szczególnie sensowne w budynkach wielorodzinnych, bo poprawia kontrolę nad temperaturą i upraszcza rozliczenie energii. Jednocześnie nie jest uniwersalne, dlatego warto odróżnić typy konstrukcji i zobaczyć, który wariant pasuje do konkretnego zadania.
Który typ wybrać do konkretnego układu
Wybór nie zaczyna się od katalogu, tylko od warunków pracy. Ja najpierw patrzę na czystość medium, wymagany serwis, temperaturę, ciśnienie i to, czy urządzenie ma być małe i kompaktowe, czy raczej łatwe do rozebrania po kilku sezonach.
| Typ | Kiedy się sprawdza | Plusy | Ograniczenia |
|---|---|---|---|
| Lutowany | Domy, mieszkania, c.w.u., pompy ciepła, małe i średnie układy | Kompaktowy, tani w montażu, zwykle bardzo sprawny, mało miejsca w szafce lub kotłowni | Trudniejszy serwis, gorszy wybór przy mocno zabrudzonych mediach |
| Uszczelkowy | Większe budynki, węzły cieplne, układy wymagające regularnego czyszczenia | Można go otworzyć, oczyścić i konfigurować, łatwiej dopasować do zmiennych warunków | Zajmuje więcej miejsca, uszczelki starzeją się i wymagają kontroli |
| Spawany | Wyższe temperatury, wyższe ciśnienia, bardziej wymagające media | Duża odporność, dobra opcja dla trudniejszych warunków pracy | Ograniczona możliwość rozbiórki, zwykle bardziej specjalistyczny i kosztowny |
| Półspawany | Układy chłodnicze, procesowe i tam, gdzie jedna strona wymaga szczelniejszego oddzielenia | Dobra kontrola nad mediami, sensowny kompromis między wydajnością a bezpieczeństwem | Bardziej złożona konstrukcja i wyższy koszt niż w prostych modelach lutowanych |
Jeżeli instalacja ma czystą wodę i liczy się kompaktowość, zwykle zaczynam od modelu lutowanego. Jeśli medium jest brudniejsze, a serwis ma być prosty, częściej wygrywa wersja uszczelkowa. To nie jest kwestia mody, tylko warunków pracy, dlatego następny krok to prawidłowy dobór do konkretnego budynku.
Na co patrzę przy doborze do domu, mieszkania albo węzła
Dobór zaczynam od danych, nie od ceny. Najpierw sprawdzam moc, temperatury i przepływy po obu stronach, dopiero potem patrzę na gabaryt i markę. Jeśli te parametry są policzone na skróty, nawet dobry model zacznie pracować głośno, zbyt energochłonnie albo po prostu za słabo.
| Kryterium | Co sprawdzam | Dlaczego to ma znaczenie |
|---|---|---|
| Moc cieplna | Czy urządzenie pokryje zapotrzebowanie budynku lub obiegu | Za mały model nie dogrzeje instalacji, a zbyt duży podnosi koszt zakupu i zajmuje więcej miejsca |
| Temperatury zasilania i powrotu | Parametry po stronie źródła i odbiornika | Od nich zależy liczba płyt i efektywność odzysku ciepła |
| Spadek ciśnienia | Opór przepływu po obu stronach | Wpływa na dobór pompy, hałas i zużycie energii elektrycznej |
| Jakość medium | Twardość wody, glikol, osady, zawiesiny | Decyduje o ryzyku kamienia, foulingu i częstotliwości serwisu |
| Ciśnienie i temperatura robocza | Zakres pracy zapisany przez producenta | To podstawowy warunek bezpieczeństwa i trwałości |
| Dostęp serwisowy | Czy da się go wyczyścić, odkamienić lub rozebrać bez demolowania zabudowy | Ma ogromne znaczenie w budynkach mieszkalnych, gdzie każdy przegląd odbywa się w realnej przestrzeni, a nie w projekcie |
Im mniejsze podejście temperaturowe, czyli różnica między temperaturą wyjściową jednego medium a wejściową drugiego, tym lepiej odzyskuję energię. Jednocześnie im bliżej tej granicy, tym bardziej rosną wymagania wobec hydrauliki i pomp. Dlatego przy małych domach często wystarcza kompaktowy model, a przy większych węzłach lepiej sprawdza się konstrukcja, którą można otworzyć i serwisować bez wymiany całego podzespołu.
- Zbieram parametry źródła i odbiornika.
- Ustalam wymagany przepływ i dopuszczalny spadek ciśnienia.
- Sprawdzam medium i ryzyko osadów.
- Dobieram materiał i typ konstrukcji.
- Planuję filtry, armaturę i dostęp serwisowy.
Największy błąd na tym etapie to wiara, że jedna liczba w katalogu załatwia cały dobór. W praktyce decyduje suma szczegółów, a następny problem pojawia się już po montażu, kiedy instalacja zaczyna się brudzić albo tracić równowagę hydrauliczną.
Najczęstsze błędy i jak utrzymać sprawność przez lata
Najwięcej problemów nie wynika z samego urządzenia, tylko z otoczenia: zanieczyszczonej wody, złej filtracji albo pompy dobranej "na oko". Ja zawsze szukam pierwszych sygnałów spadku sprawności, zanim ktoś zacznie podejrzewać wadę wymiennika.
- Brak filtra przed urządzeniem w układzie, który pracuje na starej instalacji. Osady i szlam szybko podnoszą opory przepływu.
- Ignorowanie twardości wody. Kamień ogranicza przekaz ciepła i potrafi zwiększyć koszt pracy pompy.
- Zbyt mały zapas na zabrudzenie. Układ działa dobrze "na papierze", ale po kilku miesiącach traci wydajność.
- Źle ustawiona automatyka i zawory. Zbyt wysoka temperatura zasilania lub brak równowagi hydraulicznej potrafią wywołać wahania komfortu.
- Brak miejsca na serwis. Jeśli nie da się dojść do urządzenia, każda prosta czynność staje się remontem.
- Brak reakcji na pierwsze objawy foulingu, czyli zarastania powierzchni wymiany osadami i kamieniem.
W eksploatacji patrzę na trzy objawy: rosnący spadek ciśnienia, niższą temperaturę po stronie wtórnej i głośniejszą pracę pompy. Jeśli któryś z tych sygnałów się pojawia, zwykle nie czekam do awarii, tylko planuję czyszczenie, płukanie albo kontrolę uszczelek. W zależności od konstrukcji serwis bywa mechaniczny po rozebraniu, chemiczny albo prowadzony w obiegu zamkniętym, jeśli układ na to pozwala. To naturalnie prowadzi do pytania, jak ocenić taki system, kiedy oglądamy mieszkanie albo dom.
Co sprawdzam przy zakupie mieszkania z takim układem
W nieruchomości to nie tylko element techniczny, ale też wskaźnik jakości całej instalacji. Dobrze utrzymany układ grzewczy daje stabilną temperaturę, mniej interwencji administracyjnych i zwykle mniej nerwów po przeprowadzce.
| Co sprawdzić | Dlaczego to ma znaczenie |
|---|---|
| Dostęp do węzła i serwisu | Jeśli trzeba rozbierać pół zabudowy, naprawa będzie droga i uciążliwa. |
| Filtry i armatura odcinająca | To pierwszy sygnał, czy instalacja była projektowana z myślą o serwisie. |
| Sposób przygotowania c.w.u. | Układ przepływowy zwykle daje lepszy komfort i mniejsze ryzyko stagnacji wody. |
| Historia przeglądów | Regularny serwis mówi więcej niż broszura dewelopera. |
| Rachunki i stabilność temperatury | Skoki kosztów często pokazują problem z hydrauliką, a nie z samym źródłem ciepła. |
W budynkach wielorodzinnych szczególnie zwracam uwagę na to, czy instalacja jest dobrze zrównoważona hydraulicznie i czy ciepła woda dociera szybko do punktów poboru. Jeśli trzeba długo czekać albo temperatura wyraźnie faluje, to sygnał, że gdzieś po drodze brakuje równowagi, a nie tylko "mocy". W praktyce właśnie takie szczegóły wpływają na codzienny komfort najbardziej.
Decyzje, które najmocniej wpływają na sprawność i rachunki
Jeśli miałbym wskazać jedną rzecz, która najbardziej poprawia opłacalność całego układu, powiedziałbym: dobry dobór plus czysta instalacja. Sama technologia robi dużo, ale dopiero filtracja, sensowna automatyka i łatwy dostęp serwisowy decydują o tym, czy system będzie oszczędny także po kilku sezonach.
| Rozwiązanie | Orientacyjny koszt urządzenia | Kiedy ma sens |
|---|---|---|
| Mały model lutowany | Od kilkuset do ok. 2 tys. zł netto | Mniejsze mieszkania, proste układy c.w.u. i źródła o czystym medium. |
| Średni model lutowany | Około 2-6 tys. zł netto | Domy i niewielkie instalacje, gdzie liczy się kompaktowość i szybki montaż. |
| Wariant uszczelkowy | Około 3-15 tys. zł netto | Większe budynki, częstszy serwis i potrzeba okresowego czyszczenia. |
| Układ węzłowy lub przemysłowy | Od kilkunastu do kilkudziesięciu tys. zł netto | Wyższe moce, trudniejsze media i bardziej wymagające parametry pracy. |
Do ceny samego urządzenia trzeba zwykle doliczyć filtry, zawory, pompę, automatykę, izolację i montaż, więc całkowity koszt rośnie wyraźnie. Dlatego lepiej nie kupować "na styk" najtańszego modelu, tylko wybrać taki, który zostawia zapas na zabrudzenie, serwis i realne warunki pracy. Wtedy ten niewielki z pozoru element faktycznie robi to, do czego został stworzony: oddaje ciepło skutecznie, cicho i bez zbędnych niespodzianek.
