W bloku domofon zwykle nie jest osobnym urządzeniem, tylko częścią wspólnej instalacji, więc najwięcej błędów rodzi się nie przy samym montażu, lecz przy rozpoznaniu systemu i zgodności unifonu. Poniżej pokazuję, jak podłączyć domofon w bloku bez zgadywania przy zaciskach, co sprawdzić przed odpięciem starej słuchawki i kiedy lepiej od razu skonsultować się z administracją albo fachowcem.
Najpierw ustal typ instalacji, a dopiero potem przepinaj przewody
- W blokach najczęściej spotyka się systemy cyfrowe 2-żyłowe albo analogowe wieloprzewodowe 4, 5 i 6-żyłowe.
- Kolory przewodów nie są pewnym drogowskazem, więc bazuj na opisach zacisków i zdjęciu starego unifonu.
- Nowy unifon musi być zgodny z centralą lub typem magistrali, inaczej samo podłączenie nic nie da.
- Przed pracą wyłącz zasilanie i zrób dokumentację połączeń, bo to oszczędza najwięcej czasu.
- Po montażu sprawdź osobno dzwonek, rozmowę i otwieranie drzwi, bo każdy z tych obwodów może działać inaczej.
Jak rozpoznać instalację, zanim cokolwiek odkręcisz
Z mojego doświadczenia to jest moment, w którym najwięcej osób robi krok w tył i słusznie. W bloku nie ma jednego uniwersalnego układu, a sam wygląd słuchawki niczego jeszcze nie przesądza. Jak podaje ACO, w instalacjach 4-żyłowych trzy przewody są wspólne dla wszystkich unifonów, a czwarty odpowiada za wywołanie, ale w nowszych budynkach bardzo często trafisz na system cyfrowy z dwiema żyłami i inną logiką pracy.
| Typ instalacji | Jak ją rozpoznać | Co to oznacza przy wymianie |
|---|---|---|
| Cyfrowa 2-żyłowa | Do unifonu zwykle dochodzą 2 przewody, a aparat bywa adresowany do konkretnego mieszkania. | Trzeba dobrać model zgodny z centralą i często ustawić adres lub zworki. |
| Analogowa wieloprzewodowa | Widzisz 4, 5 lub 6 żył, a zaciski są opisane osobno dla mikrofonu, głośnika, masy i wywołania. | Wymiana wymaga zgodności z liczbą żył i schematem producenta, a nie tylko podobnej obudowy. |
| Modernizowana lub mieszana | Instalacja wygląda staro, ale działa z nowszą centralą albo dodatkowymi modułami. | Tu najłatwiej o pomyłkę, więc bez dokumentacji lepiej nie iść na skróty. |

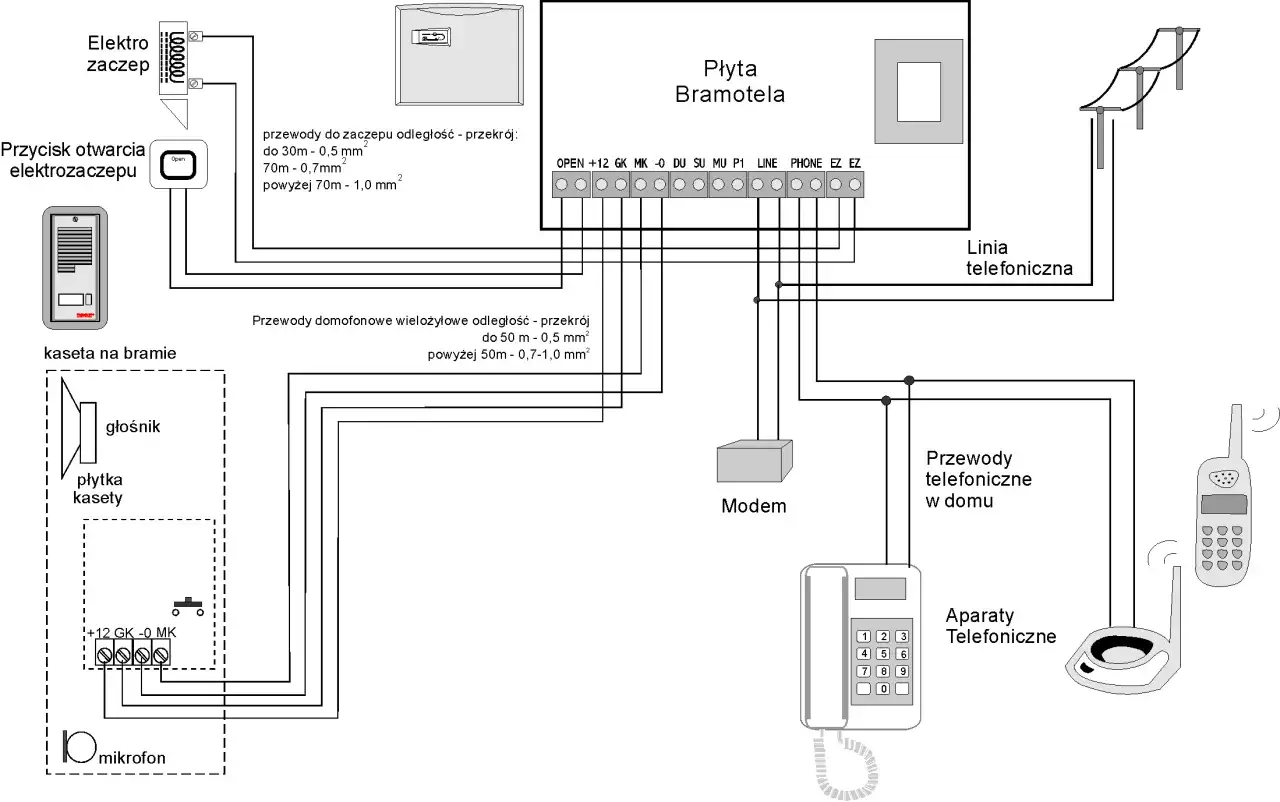

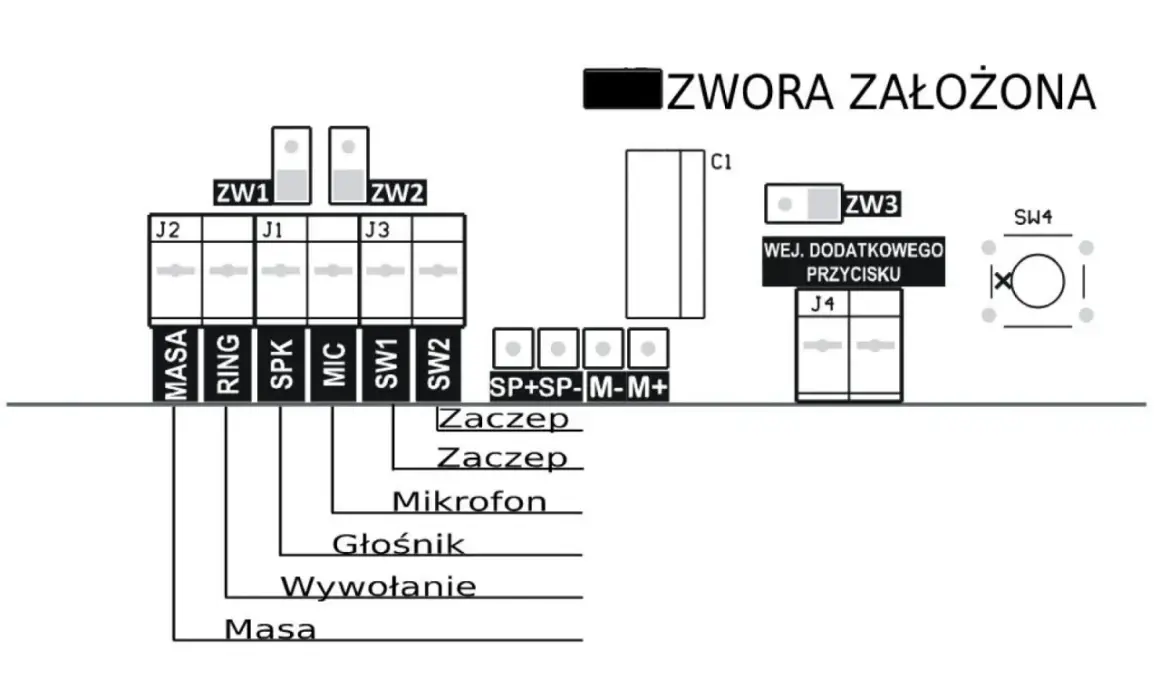

Ja zawsze zaczynam od spodu starego unifonu. Jeśli są tam oznaczenia typu LINE+, LINE-, MIC, SPK, CALL, GND albo OPEN, to już mam pierwszą wskazówkę, ale nie traktuję jej jako jedynej prawdy. Cyfral wprost zwraca uwagę, że przy wymianie słuchawki warto sfotografować spód starego unifonu, bo właśnie tam najczęściej jest informacja, która chroni przed zakupem niepasującego modelu.
W praktyce liczą się trzy rzeczy: liczba żył, typ centrali i to, czy nowy unifon obsługuje tę konkretną instalację. Kolory przewodów traktuję wyłącznie pomocniczo, bo w starszych blokach bywają zmieniane podczas wcześniejszych napraw, a wtedy kolor przestaje cokolwiek znaczyć.
Co przygotować, żeby nie zgadywać przy zaciskach
Zanim cokolwiek odłączysz, przygotuj wszystko, co pozwoli Ci działać spokojnie i bez przerw. Przy domofonie w mieszkaniu pośpiech zwykle kończy się tym, że jedna żyła trafia w złe miejsce, a potem trzeba rozbierać obudowę drugi raz.
- Nowy unifon zgodny z typem instalacji w budynku.
- Telefon z aparatem, żeby zrobić zdjęcie każdego zacisku przed odpięciem przewodów.
- Mały śrubokręt płaski i krzyżakowy.
- Miernik napięcia albo multimetr, jeśli chcesz sprawdzić, czy linia jest rzeczywiście odłączona.
- Taśmę izolacyjną lub małe etykiety do oznaczenia żył.
- Instrukcję konkretnego modelu, nie ogólny schemat z internetu.
- Dostęp do bezpiecznika lub pewny sposób odcięcia zasilania dla obwodu domofonu.
Najbardziej praktyczna rada jest banalna, ale działa: najpierw fotografuję układ przewodów, potem odłączam jedną żyłę naraz, a dopiero na końcu porównuję wszystko z instrukcją nowego urządzenia. W blokach to naprawdę oszczędza nerwy, bo połączenia często są ciasne, a przewody bywają krótkie i mało elastyczne.
Jeśli planujesz wymianę na nowszy model cyfrowy, od razu sprawdź, czy unifon wymaga ustawienia adresu mieszkania. Adresowanie to po prostu przypisanie urządzenia do konkretnego lokalu, zwykle za pomocą zworek albo przełączników DIP, czyli małych mikrowyłączników na płytce.
Podłączenie nowego unifonu krok po kroku
Sam montaż nie musi być skomplikowany, ale tylko wtedy, gdy system i nowy aparat są zgodne. Ja robię to zawsze w tej samej kolejności, bo w mieszkaniu w bloku najłatwiej pomylić kolejność przewodów albo zbyt szybko przykręcić obudowę, zanim wszystko zostanie sprawdzone.
- Wyłącz zasilanie obwodu domofonu lub całej instalacji, jeśli nie masz pewności, który bezpiecznik odpowiada za linię.
- Zdejmij obudowę starego unifonu i zrób zdjęcie zacisków z bliska.
- Oznacz przewody, zanim je odepniesz, najlepiej numerami albo krótkimi etykietami.
- Przenieś żyły do nowego unifonu zgodnie z oznaczeniami na listwie zaciskowej i instrukcją producenta.
- Jeśli aparat wymaga konfiguracji, ustaw adres mieszkania lub zworki zgodnie z dokumentacją.
- Dokręć zaciski, zamknij obudowę i dopiero wtedy włącz zasilanie.
- Sprawdź osobno dzwonek, rozmowę i otwieranie drzwi lub furtki.
Warto pamiętać, że nazwy zacisków nie są identyczne u wszystkich producentów. Ten sam obwód może być opisany jako MIC, SPK, GND, CALL, LINE+, LINE-, OPEN albo EZ. To właśnie dlatego nie podłączam domofonu po pamięci, nawet jeśli podobny model widziałem już wcześniej.
Jeżeli nowy unifon ma funkcję dodatkowego przycisku, sprawdź, czy rzeczywiście obsługuje drugie wejście, na przykład bramę. Sam przycisk nie zawsze wystarczy, bo czasem potrzebny jest dodatkowy moduł lub odpowiednio skonfigurowana centrala.
Czym różni się system cyfrowy od analogowego w praktyce
To rozróżnienie jest ważniejsze niż sama marka słuchawki. W blokach podobne obudowy potrafią działać zupełnie inaczej, a dobór „na oko” kończy się tym, że rozmowa działa, ale drzwi już nie, albo odwrotnie. Cyfral opisuje swoje unifony jako zgodne z określonymi grupami instalacji, co dobrze pokazuje prostą zasadę: nie każdy unifon pasuje do każdego bloku.
| Cecha | System cyfrowy | System analogowy wieloprzewodowy |
|---|---|---|
| Liczba żył | Zwykle 2 żyły | Zwykle 4, 5 lub 6 żył |
| Sposób działania | Unifon jest przypisany do konkretnego adresu lub lokalu | Każda funkcja ma osobny tor przewodów |
| Wymiana unifonu | Wymaga zgodności z centralą i często ustawienia adresu | Wymaga zgodności zacisków i schematu połączeń |
| Ryzyko pomyłki | Wysokie, jeśli kupisz aparat z innej serii | Wysokie, jeśli podepniesz przewody „po kolorach” |
W systemie cyfrowym najczęściej problemem nie jest sam montaż, tylko zgodność z centralą. W analogowym wszystko wygląda bardziej „mechanicznie”, ale to złudzenie, bo przy 4, 5 lub 6 żyłach łatwo zamienić przewód mikrofonu z przewodem głośnika albo pominąć linię wywołania. Efekt jest prosty: unifon niby jest nowy, a zachowuje się gorzej niż stary.
Najkrócej mówiąc: w cyfrowym patrzę na kompatybilność, w analogowym na układ żył i oznaczenia zacisków. Jeśli masz tylko zdjęcie starego aparatu, ale nie masz modelu, to nadal da się działać, lecz trzeba podchodzić do tego ostrożnie i bez automatycznego zakładania, że każdy biały unifon będzie pasował.
Najczęstsze błędy i objawy, które od razu coś zdradzają
W blokach większość usterek po wymianie domofonu ma bardzo podobne źródło: źle dobrany model, luźny przewód albo brak ustawienia adresu. Ja zwykle szukam najpierw objawu, a dopiero potem rozbieram instalację, bo sam komunikat urządzenia potrafi powiedzieć więcej niż pół godziny zgadywania.
| Objaw | Prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Dzwonek działa, ale nie ma rozmowy | Źle wpięty mikrofon, głośnik albo przerwa w torze audio | Oznaczenia zacisków, dokręcenie żył, zgodność z instrukcją |
| Rozmowa działa, ale drzwi się nie otwierają | Problem z zaciskiem otwarcia, przyciskiem lub zgodnością systemu | Przycisk otwierania, opis zacisków, model unifonu |
| Domofon nie dzwoni w ogóle | Nieprzypisany adres, błędne wywołanie albo przerwany przewód | Konfigurację zworek lub adresu, ciągłość przewodów |
| Trzaski, charczenie, przerywanie | Luźne połączenia, utlenione końcówki albo słaba jakość linii | Stan zacisków, długość i przekrój przewodu, jakość połączeń |
Jest jeszcze jeden sygnał, który traktuję bardzo serio: jeśli domofon po rozmowie nie wraca do normalnej pracy albo stale „widzi” wywołanie, to zwykle problem nie leży w słuchawce, tylko w konfiguracji albo w samej linii. W instrukcji serwisowej ACO pojawia się nawet wskazówka, że oporność między najdalszymi końcami linii powinna być mniejsza niż 60 Ω; to nie jest uniwersalna reguła dla każdej instalacji, ale bardzo sensowny punkt odniesienia, gdy szukasz przyczyny zakłóceń.
Najczęstszy błąd, który widzę w praktyce, to podłączanie po kolorach. Drugi w kolejności to kupowanie „uniwersalnego” unifonu bez sprawdzenia centrali. Trzeci to pominięcie konfiguracji adresu w systemie cyfrowym. Każdy z tych błędów wygląda niewinnie, a potem kosztuje dodatkowe godziny.
Kiedy lepiej wezwać administratora albo fachowca
W bloku nie zawsze pracujesz na własnej, zamkniętej instalacji. Bardzo często dotykasz elementu wspólnego pionu, więc jeśli coś jest niejasne, nie brnę dalej na siłę. To szczególnie ważne wtedy, gdy domofon ma obsługiwać więcej niż jedno mieszkanie albo instalacja była już modernizowana.
- Nie znasz typu centrali i nie masz dokumentacji po poprzednim montażu.
- Instalacja wygląda na cyfrową, ale przewody i zaciski nie zgadzają się z opisem nowego unifonu.
- Po wymianie problem dotyczy kilku mieszkań, a nie tylko Twojego lokalu.
- Chcesz dołożyć drugi unifon w mieszkaniu albo podłączyć dodatkowy monitor.
- W grę wchodzi ingerencja w centralę, panel przy wejściu lub pion instalacyjny.
W takich sytuacjach rozsądniej jest skonsultować się z administracją budynku albo z instalatorem, który zna konkretny system. Z mojego punktu widzenia to nie jest „przerzucanie odpowiedzialności”, tylko zwykła oszczędność czasu i nerwów, bo w systemach blokowych jeden zły ruch potrafi wyłączyć nie tylko jeden unifon, ale całą gałąź instalacji.
Jeżeli mieszkasz w nowym budownictwie, sprawdź też, czy domofon nie jest powiązany z dodatkową funkcją, na przykład otwieraniem bramy, czytnikiem breloków albo drugim wejściem. Taki układ bywa wygodny, ale wymaga zgodnego modelu i często dokładniejszej konfiguracji niż zwykły aparat „dzwonek plus rozmowa”.
Co zapisuję sobie po takiej wymianie, żeby drugi raz nie zaczynać od zera
Po udanym montażu nie kończę pracy od razu. Zostawiam sobie krótką dokumentację, bo przy następnym remoncie albo awarii to właśnie ona skraca wszystko do kilku minut. W praktyce chodzi o trzy rzeczy: model urządzenia, zdjęcie podłączenia i informację, który przewód odpowiada za co.
- Spisz model unifonu i zrób zdjęcie tabliczki znamionowej.
- Zachowaj fotografię zacisków przed zamknięciem obudowy.
- Zapisz, czy system wymagał ustawienia adresu, zworek lub przełączników DIP.
- Po kilku dniach sprawdź, czy śrubki i zaciski nie poluzowały się po pierwszych rozmowach.
Jeśli po wymianie dzwonek działa, ale otwieranie nie reaguje albo działa tylko czasami, wracam do schematu i sprawdzam zgodność modelu z centralą, a nie sam przycisk. W domofonach blokowych to właśnie zgodność systemu najczęściej decyduje o tym, czy całość działa pewnie, czy tylko „na pół gwizdka”.
